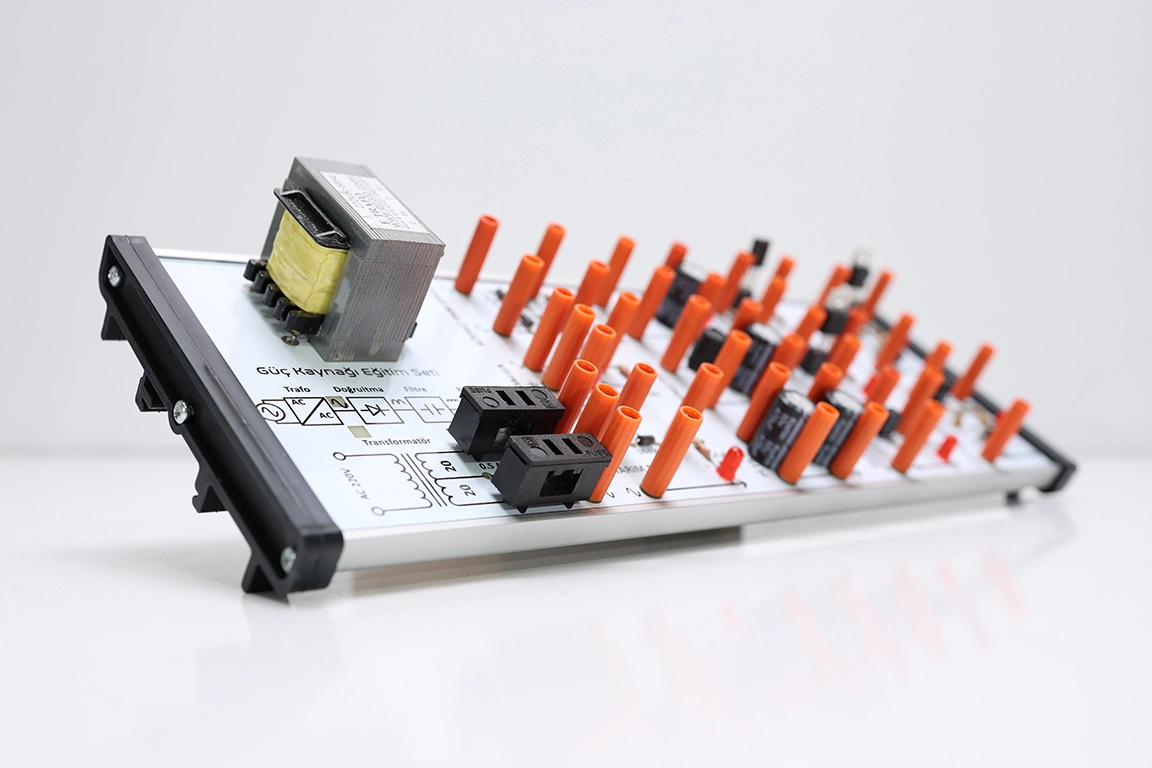

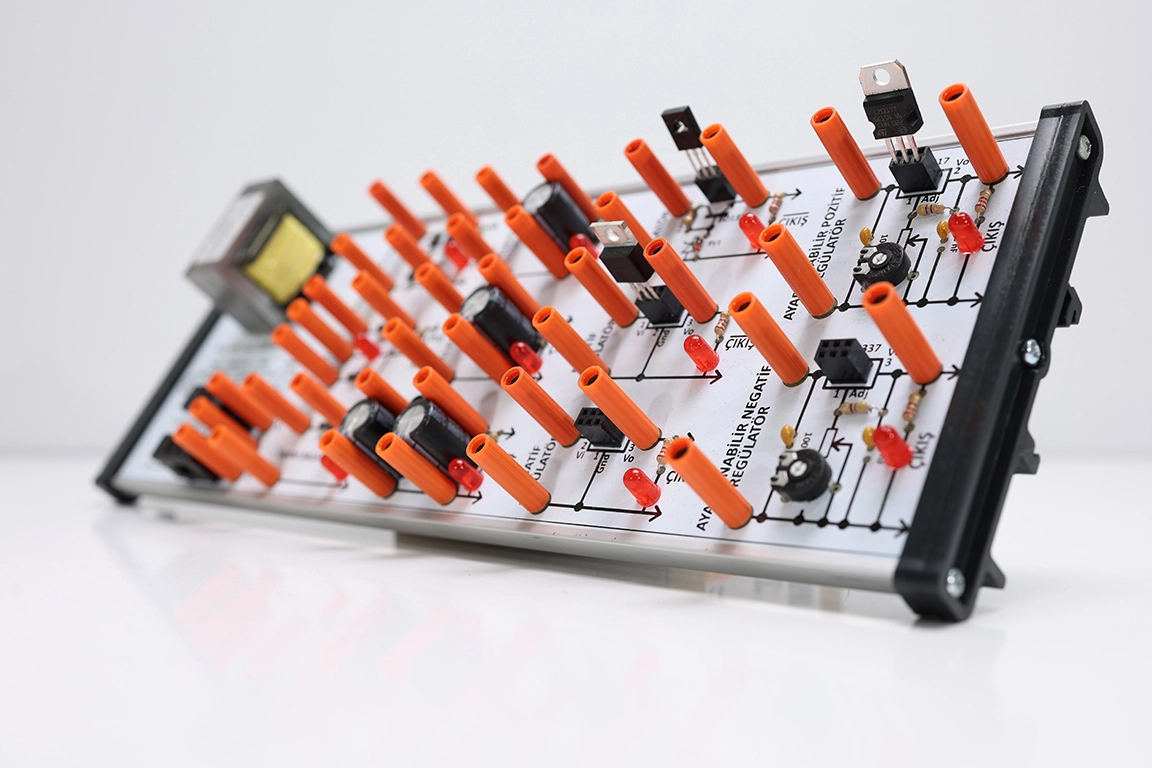

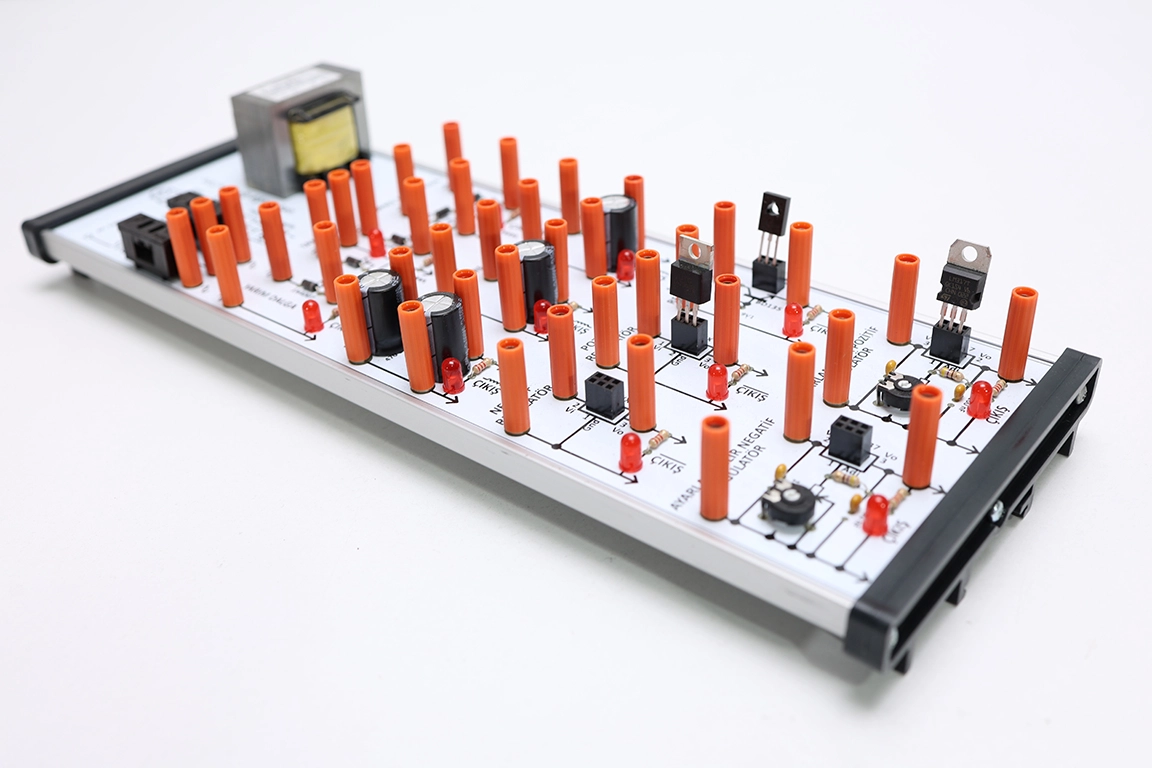

Güç Kaynağı Eğitim Seti – Born Klemensli, 20-0-20V AC Trafo | Ulus Otomasyon

Ulus Otomasyon tarafından tasarlanan ve üretilen bu Güç Kaynağı Eğitim Seti, elektronik ve elektrik eğitiminde güç kaynağı kavramlarını uygulamalı olarak öğretmek için geliştirilmiş profesyonel bir deney platformudur. Setde 20-0-20V AC çıkışlı gerçek bir trafo kullanılmakta olup transformatör çıkışından başlayarak doğrultma, filtreleme ve regülasyon aşamalarının tamamı devre şemaları basılı panel üzerinde adım adım izlenebilmektedir. Geleneksel header pin bağlantısı yerine M3.5 born klemens soketleri tercih edilerek kablo bağlantısı kolaylaştırılmış, tekrar kullanılabilirlik artırılmıştır. 78XX/79XX sabit regülatörler, LM317/LM337 ayarlanabilir regülatörler ve BD135 + Zener seri regülatör devresi dahil toplam 13 farklı deney yapılabilmektedir.

Setin Öne Çıkan Özellikleri

✅ Gerçek Trafo – 20-0-20V AC – Orta uçlu trafo yapısı sayesinde hem pozitif hem negatif gerilim üretimi mümkündür
✅ M3.5 Born Klemens Soketleri – Header pin yerine born klemens tercihiyle vida gerektirmeyen hızlı ve güvenli bağlantı
✅ Devre Şemalı Baskılı Panel – Trafo, doğrultma, filtre ve regülasyon aşamaları panel üzerinde görsel olarak takip edilebilir

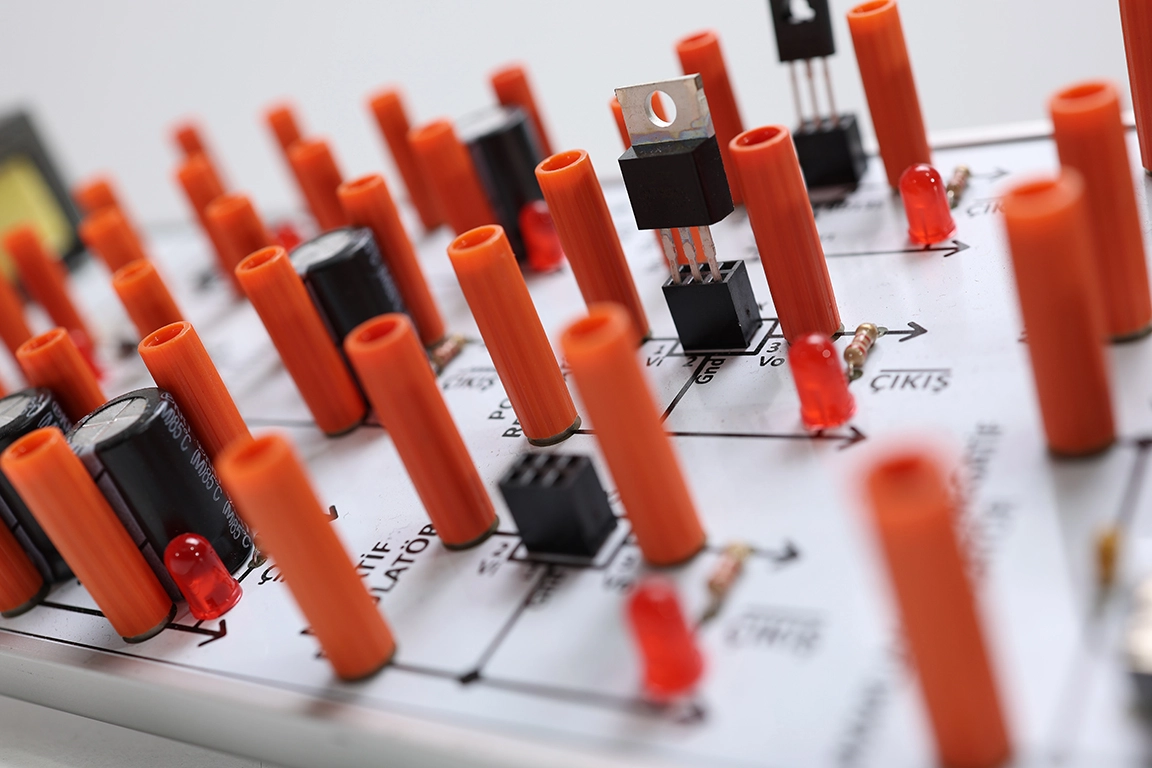

✅ Gerçek Devre Elemanları – TO-220 paketli 78XX, 79XX, LM317, LM337 regülatörler; elektrolitik kondansatörler; diyotlar; potansiyometre ve LED göstergeler
✅ 13 Farklı Deney – Transformatör ölçümünden tam güç kaynağı zincirine kadar kapsamlı müfredat
✅ Alüminyum Çerçeve Yapı – Dayanıklı, taşınabilir ve düzenli montaj imkânı
✅ Ulus Otomasyon Yerli Üretimi – Tasarım ve üretimin tamamı Türkiye'de gerçekleştirilmektedir

Deney Listesi (13 Deney)

1. Transformatör Çıkış Gerilimi Ölçümü
2. Yarım Dalga Doğrultma Uygulaması
3. Tam Dalga Doğrultma Uygulaması
4. Köprü Tam Dalga Doğrultma Uygulaması
5. Kondansatörlü Filtre Uygulaması
6. Bobinli (L) Filtre Uygulaması
7. Pi (π) Filtre Uygulaması
8. Seri Regülatör Uygulaması (BD135 + Zener)
9. Pozitif Gerilim Regülatörü (78XX) Uygulaması
10. Negatif Gerilim Regülatörü (79XX) Uygulaması
11. Ayarlanabilir Pozitif Regülatör (LM317) Uygulaması
12. Ayarlanabilir Negatif Regülatör (LM337) Uygulaması
13. Tam Güç Kaynağı Zinciri – Entegre Uygulama

Hangi Devre Elemanları Kullanılmaktadır?

✔️ Trafo – 220V AC giriş, 20-0-20V AC orta uçlu çıkış
✔️ Diyotlar – Yarım dalga, tam dalga ve köprü doğrultma devreleri için
✔️ Elektrolitik Kondansatörler – Filtre ve düzleştirme uygulamaları için
✔️ Bobin (L) – L filtre ve Pi filtre deneyleri için
✔️ BD135 + Zener Diyot – Seri regülatör devresi için
✔️ 78XX Serisi Regülatör – Sabit pozitif gerilim çıkışı için (TO-220 paket)
✔️ 79XX Serisi Regülatör – Sabit negatif gerilim çıkışı için (TO-220 paket)
✔️ LM317 Regülatör – Ayarlanabilir pozitif gerilim çıkışı için
✔️ LM337 Regülatör – Ayarlanabilir negatif gerilim çıkışı için
✔️ Potansiyometre – LM317/LM337 çıkış gerilimini ayarlamak için
✔️ LED Göstergeler – Her devrenin çıkış durumunu görsel olarak izlemek için
✔️ M3.5 Born Klemens Soketleri – Tüm test noktaları ve bağlantı hatlarında kullanılmıştır

Kimler İçin Uygundur?

✔ Elektrik-Elektronik Mühendisliği öğrencileri – Güç kaynağı teorisini uygulamalı öğrenmek için ideal
✔ Meslek yüksekokulları ve teknik liseler – Müfredata uygun kapsamlı deney seti
✔ Elektronik hobi kullanıcıları – Regülatör ve doğrultma devrelerini gerçek bileşenlerle denemek isteyenler için
✔ Eğitim kurumları ve laboratuvarlar – Dayanıklı alüminyum çerçeve yapısıyla uzun süreli yoğun kullanıma uygun
