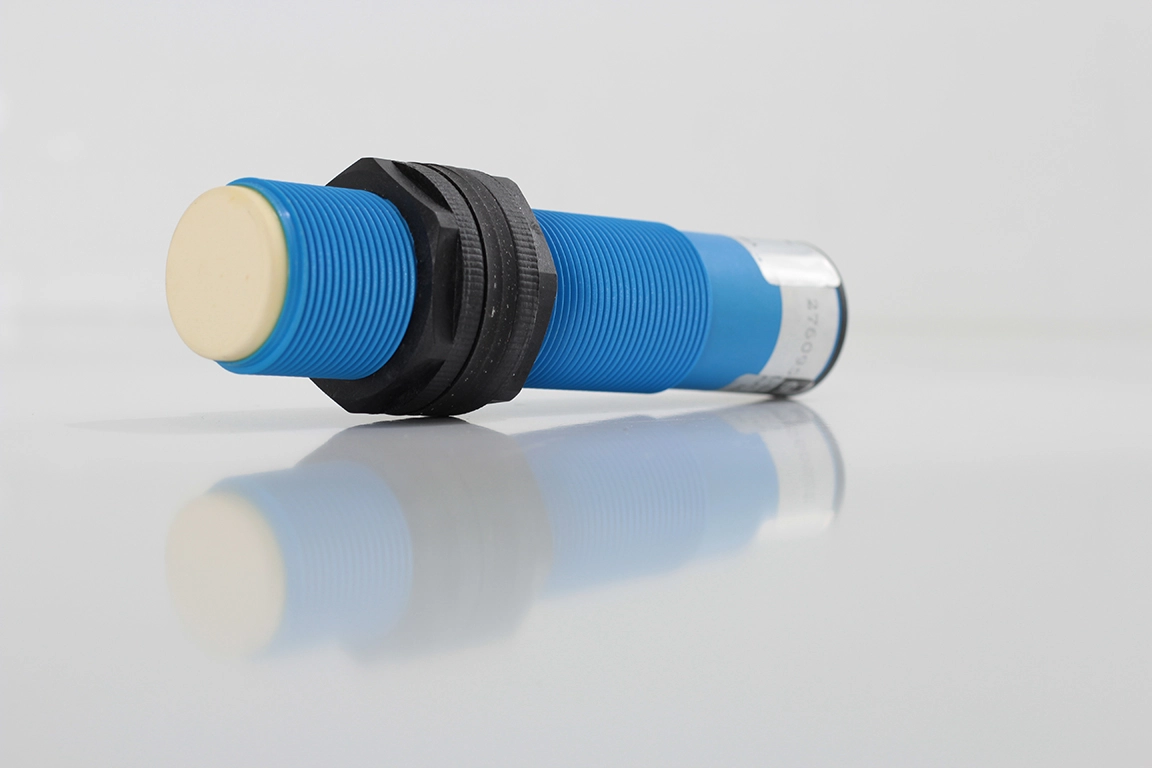

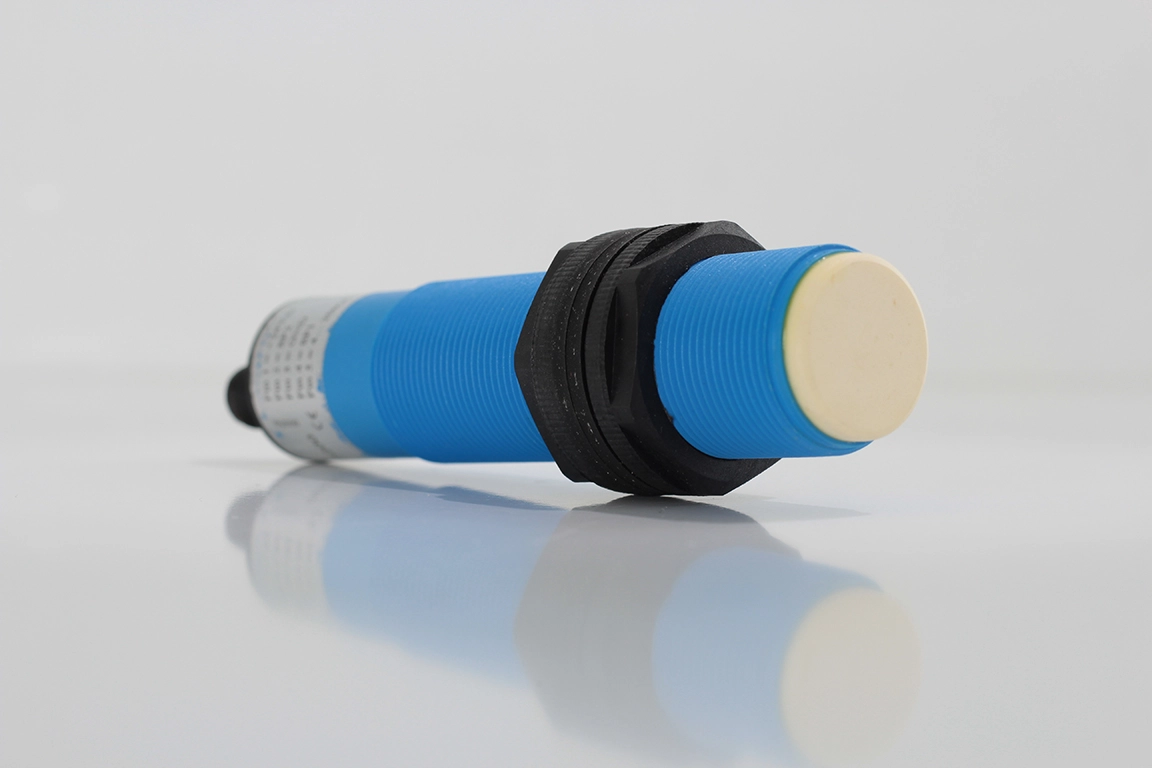

Eltrotec US4-M30-AAP-25200 M30 Ultrasonik Sensör — 250-2000 mm, Analog 4-20mA + 2 PNP Çıkış, Teach-In, M12 Konnektör

Eltrotec US4-M30-AAP-25200, hem sürekli mesafe ölçümü hem de iki bağımsız limit anahtarı işlevini tek gövdede birleştiren, M30 gövdeli çok fonksiyonlu bir ultrasonik sensördür. 250 mm ile 2000 mm ölçüm aralığında 4-20mA analog akım çıkışı ile kesintisiz mesafe verisi üretirken, aynı anda 2 bağımsız PNP anahtarlama çıkışı (SP1 ve SP2) ile iki farklı mesafe eşiği için limit anahtarı sinyali sağlar. Teach-In programlama sayesinde analog çıkış eğimi (pozitif veya negatif), her iki set noktası ve NO/NC karakteristiği sahada sensörü sökmeden kolayca ayarlanabilir. Dahili sıcaklık kompanzasyonu, ortam sıcaklığındaki değişimlere rağmen ölçüm kararlılığını korur. IP67 koruma sınıfı ve Made in Germany kalitesiyle endüstriyel zorlu ortamlar için tasarlanmış olan ürün CE sertifikalıdır.

Teknik Özellikler

✔️ Model: US4-M30-AAP-25200
✔️ Marka: Eltrotec (Micro-Epsilon Grubu — Almanya)
✔️ Makale No: 10722403
✔️ Gövde Tipi: M30 silindirik, plastik
✔️ Ölçüm Aralığı: 250 – 2000 mm
✔️ Taşıyıcı Frekans: 180 kHz
✔️ Ses Demeti Açısı: 8°
✔️ Analog Çıkış: 4-20mA (Teach-In ile eğim ve aralık ayarlanabilir)
✔️ Anahtarlama Çıkışları: 2x PNP, NO veya NC (Teach-In ile seçilebilir), Open collector 100 mA
✔️ Anahtarlama Frekansı: 1 Hz
✔️ Histerezis: %1 / 2 mm
✔️ Yanıt Süresi: 60 ms (hareketli hedef <1m/s) / 300 ms (sıçrama yanıtı)
✔️ Doğrusallık: ±%0.5 / 3 mm
✔️ Tekrarlanabilirlik: ±2 mm / ±%0.4
✔️ Sıcaklık Kompanzasyonu: Dahili (otomatik)
✔️ Programlama: Teach-In (P1 = 4mA / SP1 noktası, P2 = 20mA / SP2 noktası)
✔️ Set Noktası Göstergesi: 2 LED (SP1, SP2) + Echo hizalama LED'i
✔️ Besleme Gerilimi: 19 – 34 V DC
✔️ Yüksüz Akım Tüketimi: ≤25 mA

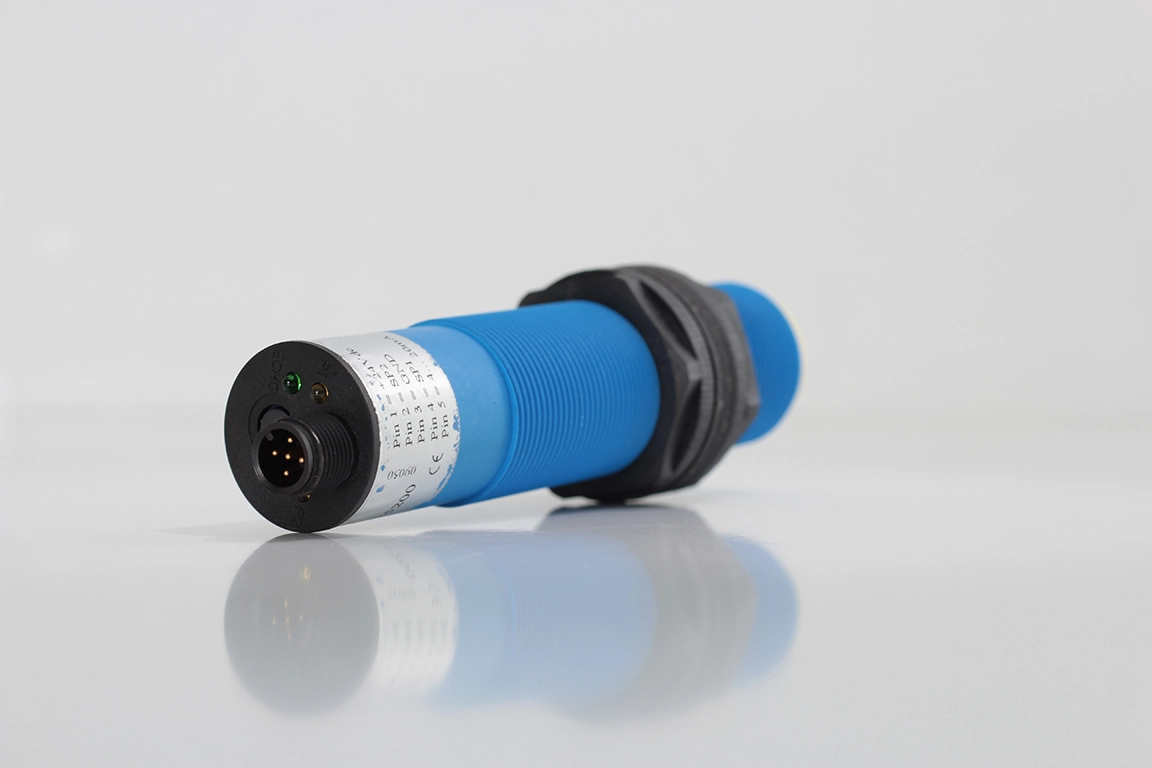

✔️ Bağlantı: M12 konnektör, 5 pin
✔️ Pin Haritası: Pin 1 = +24V / Pin 2 = SP2 / Pin 3 = GND / Pin 4 = SP1 / Pin 5 = 4-20mA çıkış
✔️ Devre Koruması: Ters polarite, gerilim sıçraması, anahtarlama çıkışı kısa devre koruması
✔️ Çalışma Sıcaklığı: -15 … +70 °C
✔️ Depolama Sıcaklığı: -25 … +85 °C
✔️ Koruma Sınıfı: IP67
✔️ Menşei: Made in Germany
✔️ Sertifika: CE

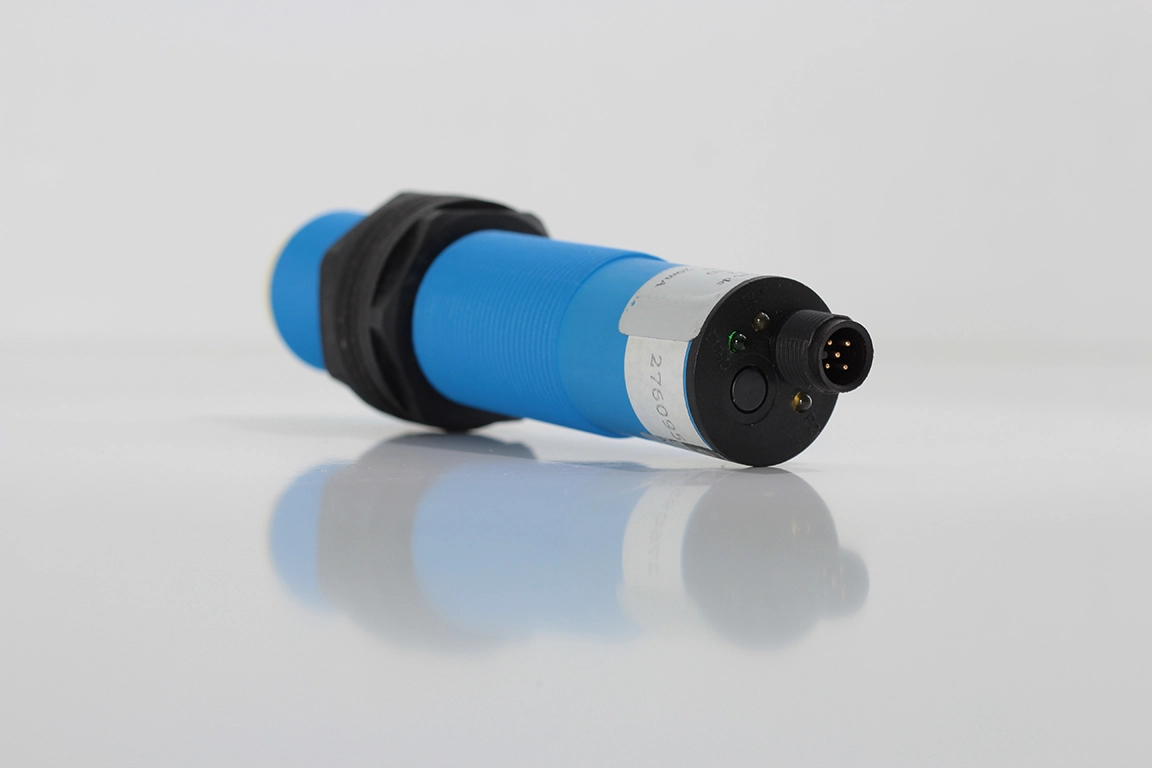

Teach-In Programlama — Sahada Esnek Ayar

US4-M30-AAP-25200'ün en güçlü özelliklerinden biri, Teach-In programlama sistemidir. Sensör üzerindeki tek tuş aracılığıyla iki farklı referans noktası sahada öğretilebilir: P1, analog çıkışın 4mA ürettiği mesafeyi ve SP1 anahtarlama set noktasını belirler; P2 ise 20mA noktasını ve SP2 set noktasını tanımlar. P1 < P2 programlaması pozitif eğim (mesafe arttıkça akım artar), P2 < P1 programlaması negatif eğim (mesafe arttıkça akım azalır) oluşturur. Her anahtarlama çıkışının NO veya NC karakteristiği de Teach-In sırasında bağımsız olarak seçilebilir. Bu esneklik sayesinde aynı sensör model, farklı uygulama gereksinimlerine hiçbir ek ekipman olmaksızın uyarlanabilir.

US4 ile US7 Serisi Arasındaki Fark

US7 serisi, sabit hassasiyetli (µA/mm veya mV/mm) analog çıkış ve isteğe bağlı potansiyometre ile set noktası ayarı sunar; sade yapısı ve doğrudan bağlantı kolaylığı ile standart mesafe ölçüm uygulamaları için tercih edilir. US4 serisi ise Teach-In ile programlanabilir analog çıkış eğimi, 2 bağımsız anahtarlama çıkışı ve dahili sıcaklık kompanzasyonu ile daha gelişmiş özellikler sunar. Tek sensörle hem sürekli mesafe ölçümü hem de iki farklı eşikte limit anahtarlama ihtiyacı olan uygulamalarda US4-M30-AAP-25200 açık fark ile öne çıkar; bu özellik normalde ayrı bir analog sensör ve iki limit şalteri gerektiren sistemlerin tek sensöre indirgenmesini mümkün kılar.

Ürün Avantajları

✅ Analog + 2 anahtarlama çıkışı tek sensörde — ayrı limit şalteri ihtiyacını ortadan kaldırır, kablo ve montaj tasarrufu sağlar
✅ Teach-In ile tam programlanabilirlik — analog eğim yönü, SP1/SP2 set noktaları ve NO/NC karakteristiği sahada ayarlanabilir
✅ Dahili sıcaklık kompanzasyonu — -15...+70°C aralığında ortam değişimlerinden bağımsız kararlı ölçüm
✅ 250-2000 mm geniş ölçüm aralığı — orta ve uzun mesafeli endüstriyel uygulamalara uygun
✅ IP67 koruma sınıfı — toz, yoğunlaşma ve su sıçramasına karşı tam koruma
✅ Nesnenin rengi, şeffaflığı veya yüzey dokusundan bağımsız güvenilir algılama
✅ Echo hizalama LED'i — montaj sırasında sensör yönünü optimize etmeyi kolaylaştırır
✅ Ters polarite ve kısa devre koruması — bağlantı hatalarına karşı güvenli çalışma
✅ CE sertifikalı — Avrupa endüstriyel standartlarına uygunluk
✅ Made in Germany — Eltrotec / Micro-Epsilon Alman mühendislik kalitesi

Kullanım Alanları

1. Tank ve silo seviye kontrolü — 4-20mA ile sürekli seviye izleme + iki kritik seviye alarmı
2. Dolum makineleri ve paketleme hatları — mesafe ölçümü ve dolu/boş limit kontrolü tek sensörde
3. Konveyör ve malzeme taşıma sistemleri — nesne konumu takibi ile iki bağımsız bölge kontrolü
4. Proses kontrol sistemleri — negatif eğim ile ters orantılı 4-20mA sinyal üretimi gerektiren uygulamalar
5. Sıcaklık değişiminin yüksek olduğu ortamlar — dahili kompanzasyon ile mevsimsel kayma önleme
6. Makine emniyeti ve bölge koruma sistemleri — SP1 ve SP2 ile bağımsız uyarı ve durdurma eşiği (güvenlik durdurma amacıyla kullanılamaz)
