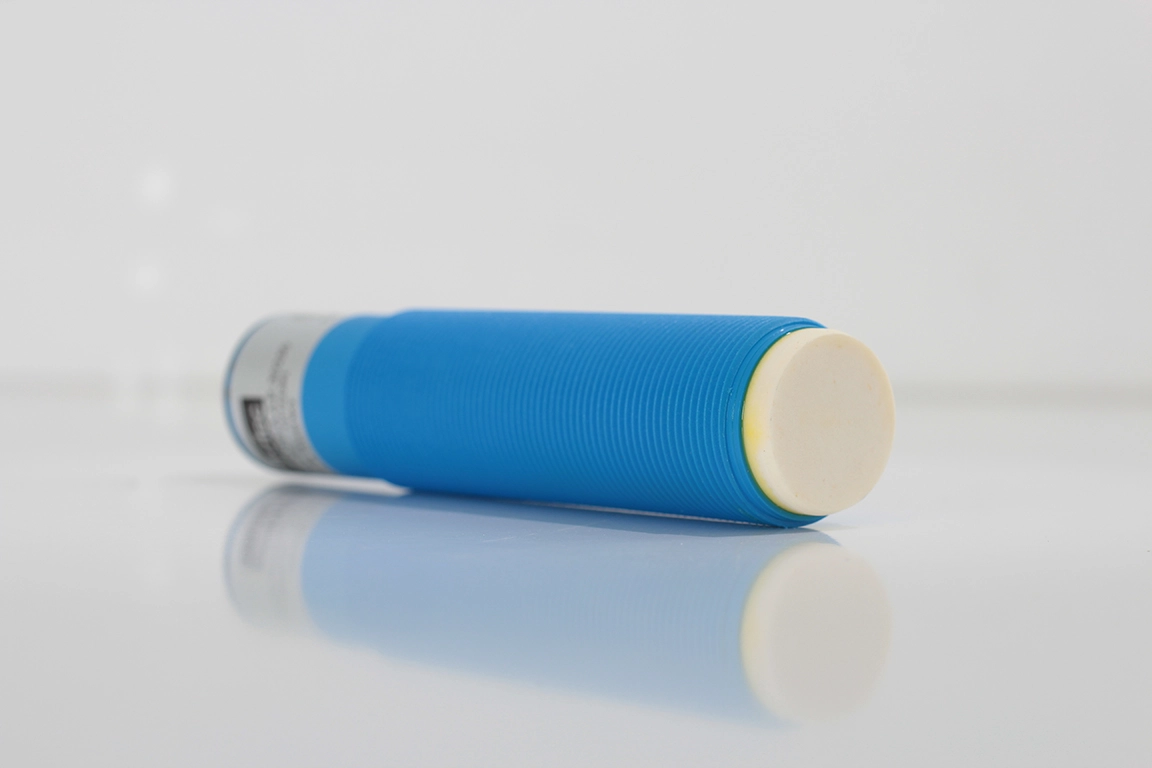

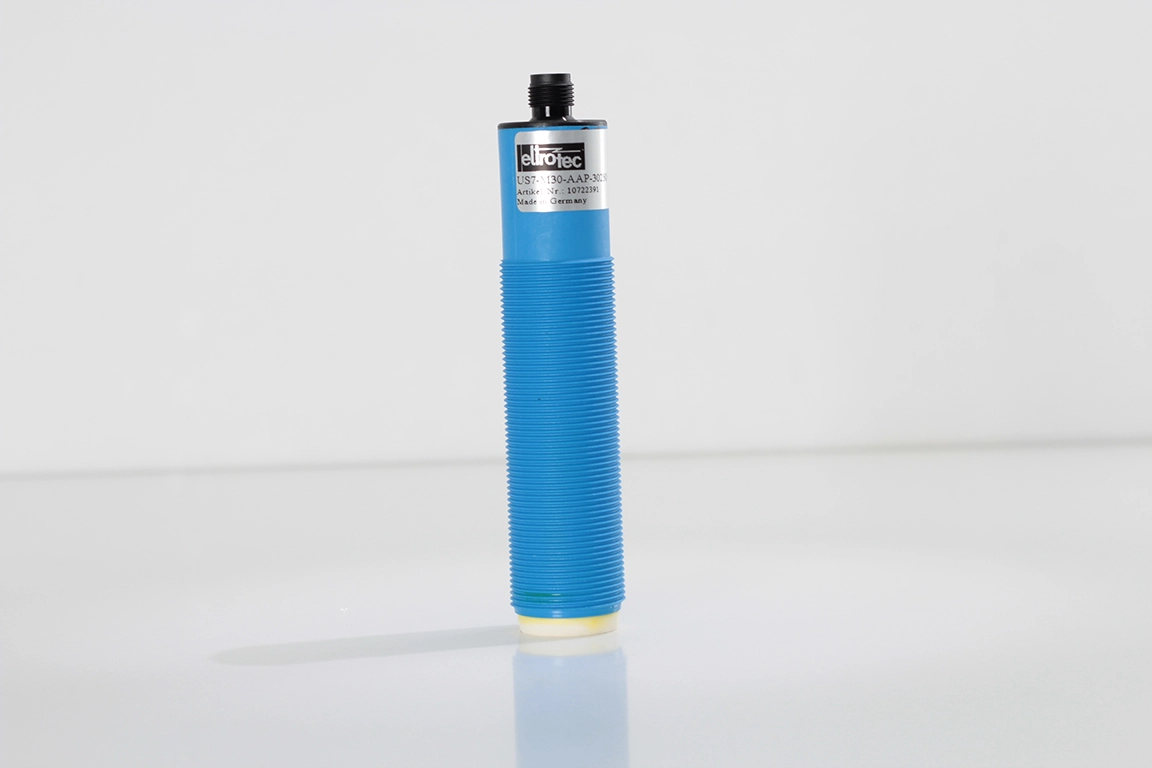

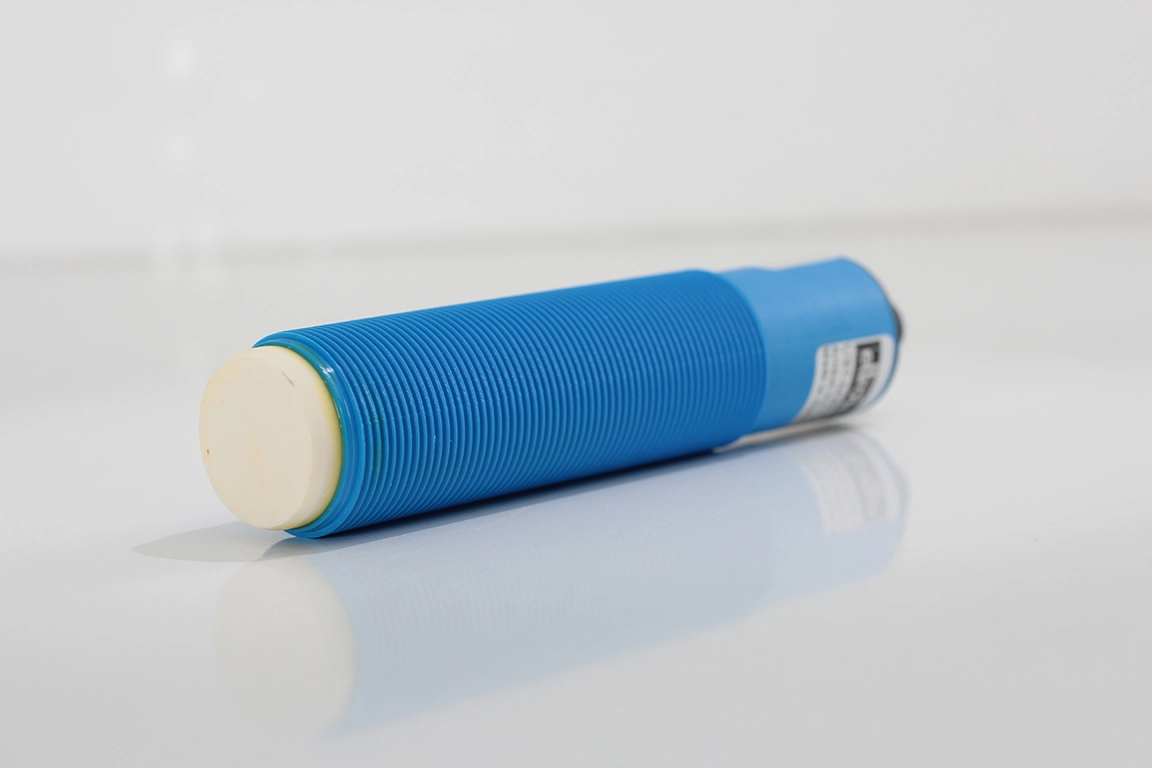

Eltrotec US7-M30-AAP-30250 M30 Ultrasonik Sensör — 300-2500 mm, Analog 4-20mA, 24VDC, M12 Konnektör

Eltrotec US7-M30-AAP-30250, uzun menzilli endüstriyel mesafe ölçüm uygulamaları için tasarlanmış, M30 gövdeli analog akım çıkışlı bir ultrasonik sensördür. 300 mm ile 2500 mm arasındaki geniş ölçüm aralığı ile büyük hacimli tanklar, silolar, depo rafları ve uzun konveyör hatları gibi geniş alanlarda kesintisiz mesafe takibi sağlar. 4-20mA analog akım çıkışı ve 5.9 µA/mm sabit hassasiyet ile PLC ve kontrol sistemlerine uzun kablo mesafelerinde dahi sinyal kaybı olmaksızın doğrudan entegrasyon imkânı sunar. Pin 2 üzerinden erişilen Hld/Syn kontrol girişi sayesinde çoklu sensör dizilerinde akustik girişim önleme ve ölçüm dondurma desteği mevcuttur. IP67 koruma sınıfı, 18-30 VDC geniş besleme aralığı ve Made in Germany kalitesiyle zorlu endüstriyel ortamlar için üretilmiş olan ürün CE sertifikalıdır.

Teknik Özellikler

✔️ Model: US7-M30-AAP-30250
✔️ Marka: Eltrotec (Micro-Epsilon Grubu — Almanya)
✔️ Makale No: 10722391
✔️ Gövde Tipi: M30 silindirik, plastik (M30x1.5)
✔️ Ölçüm Aralığı: 300 – 2500 mm
✔️ Çıkış Tipi: Analog 4-20mA
✔️ Çıkış Hassasiyeti: 5.9 µA/mm (sabit)
✔️ Doğrusallık Hatası: <%0.3
✔️ Tekrarlanabilirlik: ±2 mm
✔️ Yanıt Süresi: 90 ms (son değerin %90'ına ulaşma)
✔️ Ses Demeti Açısı: 8°
✔️ Besleme Gerilimi: 18 – 30 VDC
✔️ Akım Tüketimi: <35 mA

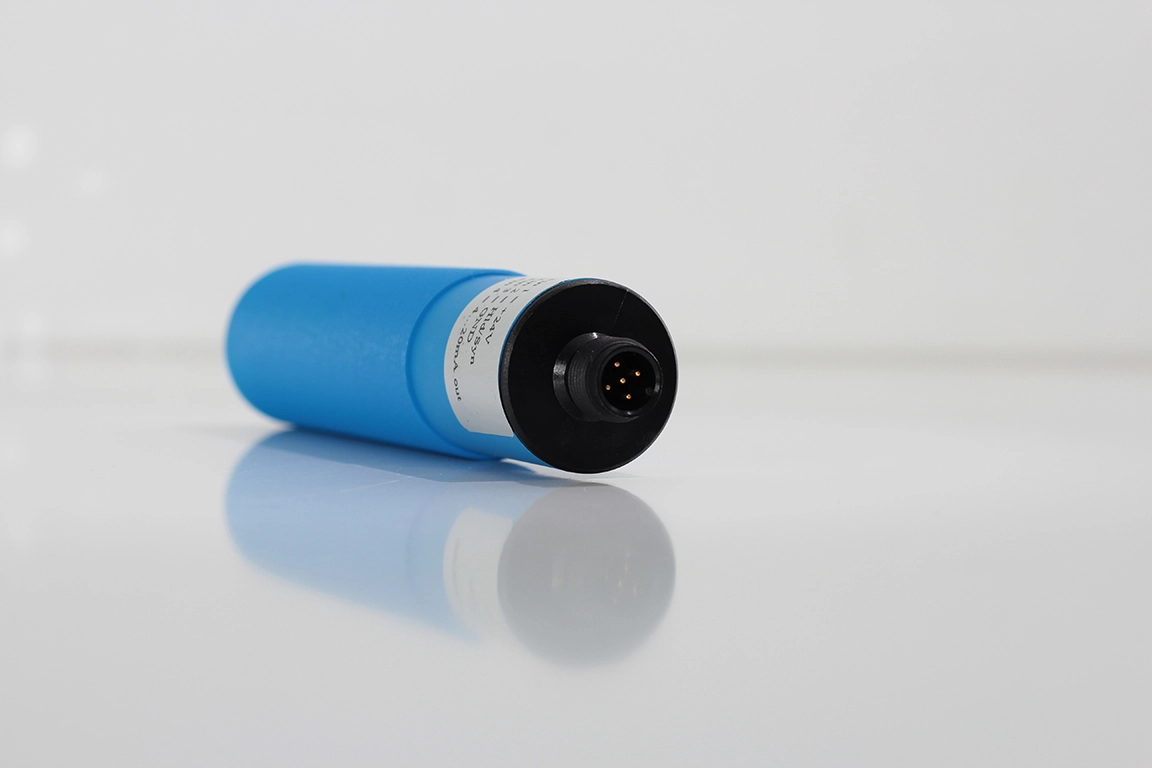

✔️ Bağlantı: M12 konnektör, 4 pin
✔️ Pin Haritası: Pin 1 = +24V / Pin 2 = Hld/Syn / Pin 3 = GND / Pin 4 = 4…20mA çıkış
✔️ Çalışma Sıcaklığı: -15 … +70 °C
✔️ Koruma Sınıfı: IP67
✔️ Montaj: Çift somun ile panel / boru tipi montaj
✔️ Menşei: Made in Germany
✔️ Sertifika: CE

US7-M30-AAP-30250 ile SC-30250 Modeli Arasındaki Fark

Aynı 300-2500 mm menzil aralığında sunulan iki farklı model, çıkış tipi açısından belirgin biçimde ayrışır. AAP-30250, 4-20mA analog akım çıkışı üreterek nesnenin tam mesafesini sürekli olarak ölçer; bu özellik seviye kontrolü, pozisyon takibi ve proses izleme gibi sürekli veri gerektiren uygulamalar için idealdir. SC-30250 ise PNP NO dijital anahtarlama çıkışı sunar ve yalnızca nesne belirlenen eşik mesafesine girdiğinde sinyal üretir; bu model basit varlık/yokluk tespiti ve limit anahtarı uygulamaları için tercih edilir. Sürekli mesafe verisi gerekmiyorsa SC modeli daha uygun maliyet sunar; ancak proses kontrolü ve hassas ölçüm gerektiren sistemlerde AAP-30250 doğru seçimdir.

M30 ile M18 Gövde Karşılaştırması — Uzun Menzil Avantajı

M30 gövde, M18 modellere kıyasla daha büyük ultrasonik transdüser yüzeyi barındırır. Bu fiziksel avantaj sayesinde daha uzun algılama menzili, daha geniş ses demeti ve büyük hedeflerde daha kararlı sinyal elde edilir. US7-M30-AAP-30250'nin 2500 mm maksimum menzili, M18 serisindeki en uzun model olan AAP-20150'nin 1500 mm menziline kıyasla %66 daha fazla kapsama alanı sunar. Bu nedenle büyük depo rafları, silo seviyeleri ve uzun konveyör hatları gibi geniş ölçekli uygulamalarda M30 serisi öncelikli tercih olmalıdır.

Ürün Avantajları

✅ 300-2500 mm uzun menzil — büyük tank, silo ve depo uygulamalarında kesintisiz mesafe ölçümü
✅ 4-20mA analog akım çıkışı — uzun kablo mesafelerinde sinyal kaybı olmadan PLC entegrasyonu
✅ 5.9 µA/mm sabit hassasiyet — tüm ölçüm aralığı boyunca tutarlı ve öngörülebilir sinyal
✅ Hld/Syn kontrol girişi — çoklu sensör dizilerinde akustik girişim önleme ve ölçüm dondurma
✅ IP67 koruma sınıfı — toz, yoğunlaşma ve su sıçramasına karşı tam koruma
✅ Nesnenin rengi, şeffaflığı veya yüzey dokusundan bağımsız güvenilir algılama
✅ 18-30 VDC geniş besleme aralığı — farklı endüstriyel güç kaynakları ile uyumlu
✅ M12 konnektör sayesinde hızlı montaj ve kolay sensör değiştirme imkânı
✅ CE sertifikalı — Avrupa endüstriyel standartlarına uygunluk
✅ Made in Germany — Eltrotec / Micro-Epsilon Alman mühendislik kalitesi

Kullanım Alanları

1. Büyük tank ve silo seviye ölçümü — sıvı ve katı madde seviyesinin sürekli analog takibi
2. Depo ve raf yönetim sistemleri — uzun mesafeli nesne varlığı ve doluluk tespiti
3. Uzun konveyör ve taşıma hatları — geniş alanlarda kesintisiz pozisyon izleme
4. Çoklu sensör dizisi gerektiren sistemler — Hld/Syn ile senkronize çalışma
5. Açık alan ve yarı açık endüstriyel ortamlar — IP67 ile nem ve toza karşı dayanıklı çalışma
6. Proses kontrol ve SCADA sistemleri — sürekli analog mesafe verisi ile entegrasyon
