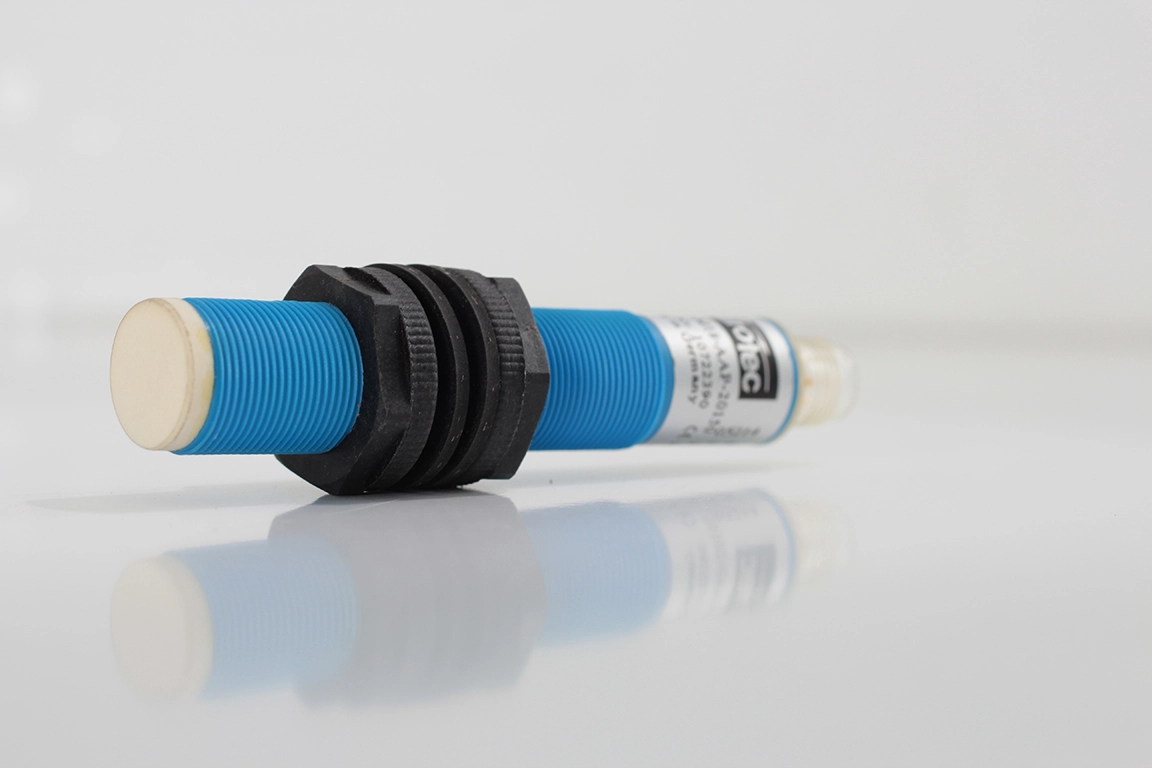

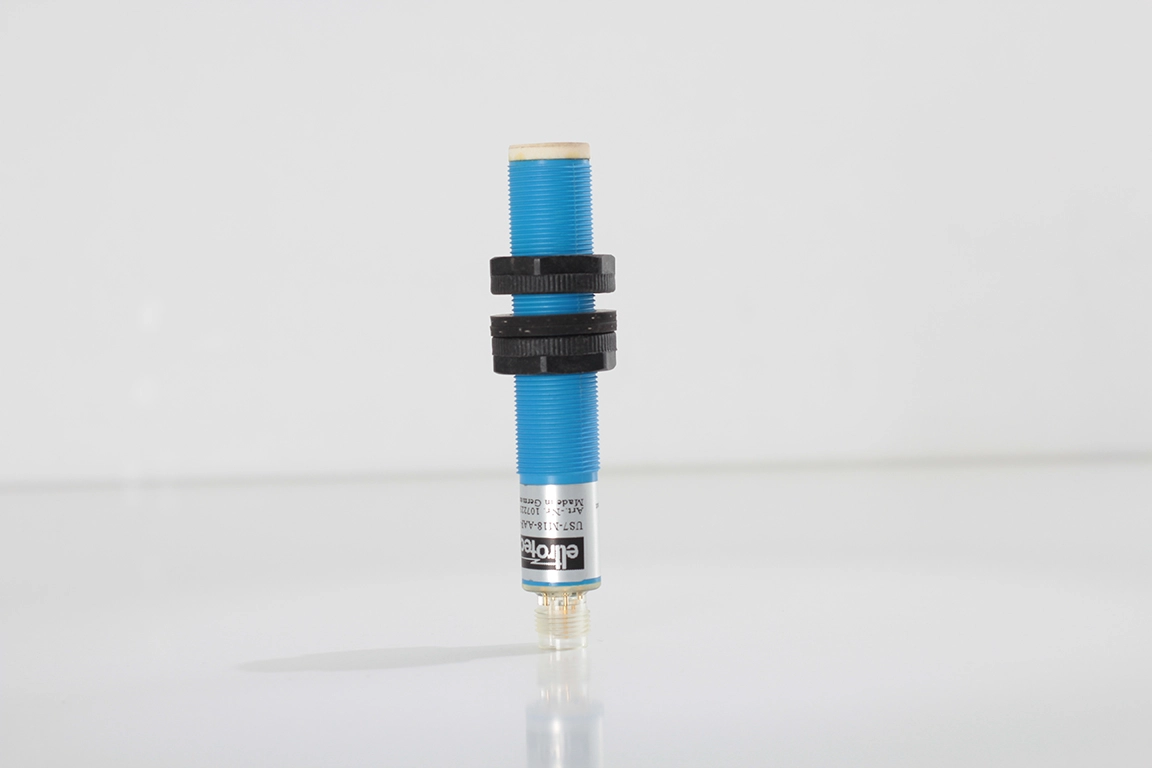

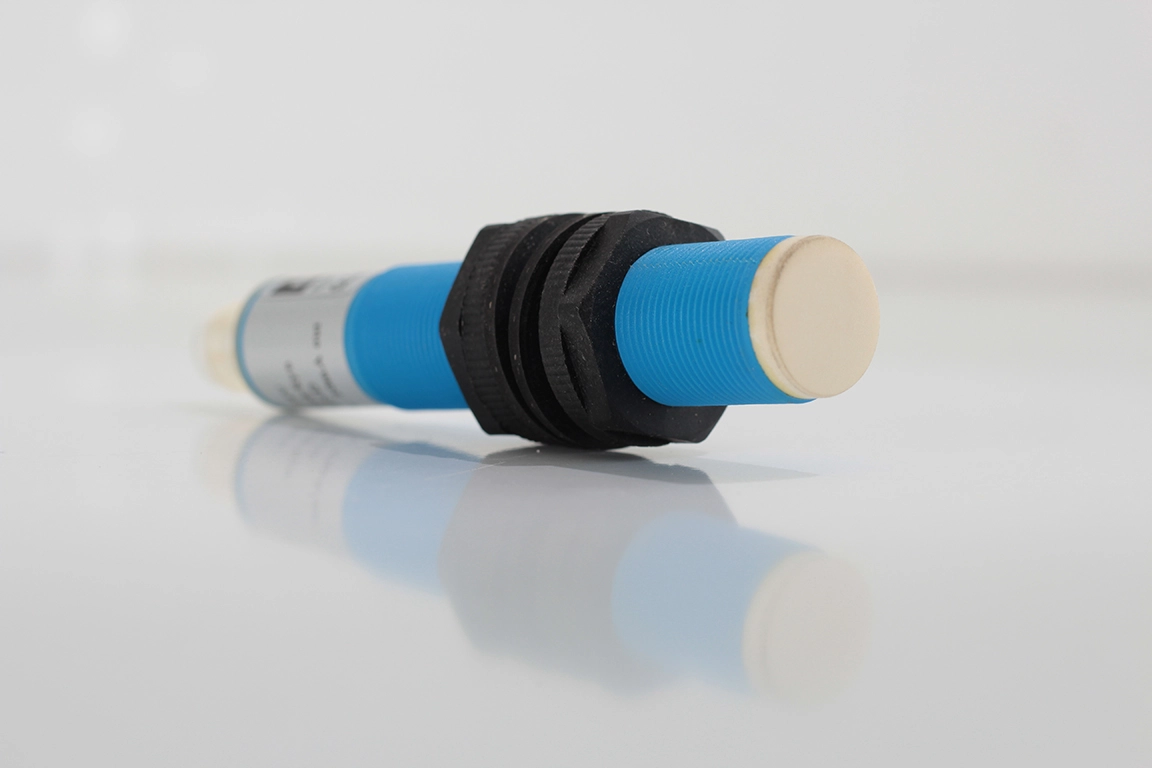

Eltrotec US7-M18-AAP-20150 M18 Ultrasonik Sensör — 200-1500 mm, Analog 4-20mA, 24VDC, M12 Konnektör

Eltrotec US7-M18-AAP-20150, orta-uzun mesafe endüstriyel ölçüm uygulamaları için tasarlanmış, M18 kompakt gövdeli analog akım çıkışlı bir ultrasonik sensördür. 200 mm ile 1500 mm arasındaki ölçüm aralığı ve 4-20mA analog çıkışı ile PLC ve kontrol sistemlerine sinyal kaybı olmaksızın doğrudan entegrasyon sağlar. 8.8 µA/mm sabit çıkış hassasiyeti, ölçüm aralığı boyunca tutarlı ve öngörülebilir sinyal üretimini garanti eder. IP67 koruma derecesi ile toz ve suya karşı dayanıklı olan sensör, 18-30 VDC geniş besleme aralığı sayesinde farklı endüstriyel güç kaynaklarıyla uyumlu çalışır. Hld/Syn (Hold/Synchronization) kontrol girişi sayesinde çoklu sensör sistemlerinde akustik girişim önleme ve ölçüm dondurma imkânı sunar. Made in Germany kalitesiyle üretilen ürün CE sertifikalıdır.

Teknik Özellikler

✔️ Model: US7-M18-AAP-20150
✔️ Marka: Eltrotec (Micro-Epsilon Grubu — Almanya)
✔️ Makale No: 10722390
✔️ Gövde Tipi: M18 silindirik, plastik (M18x1)
✔️ Ölçüm Aralığı: 200 – 1500 mm
✔️ Çıkış Tipi: Analog 4-20mA
✔️ Çıkış Hassasiyeti: 8.8 µA/mm (sabit)
✔️ Doğrusallık Hatası: <%0.3 (300-1500 mm aralığında)
✔️ Tekrarlanabilirlik: %0.2
✔️ Yanıt Süresi: 150 ms (son değerin %90'ına ulaşma)
✔️ Ses Demeti Açısı: 8°
✔️ Besleme Gerilimi: 18 – 30 VDC
✔️ Akım Tüketimi: <35 mA

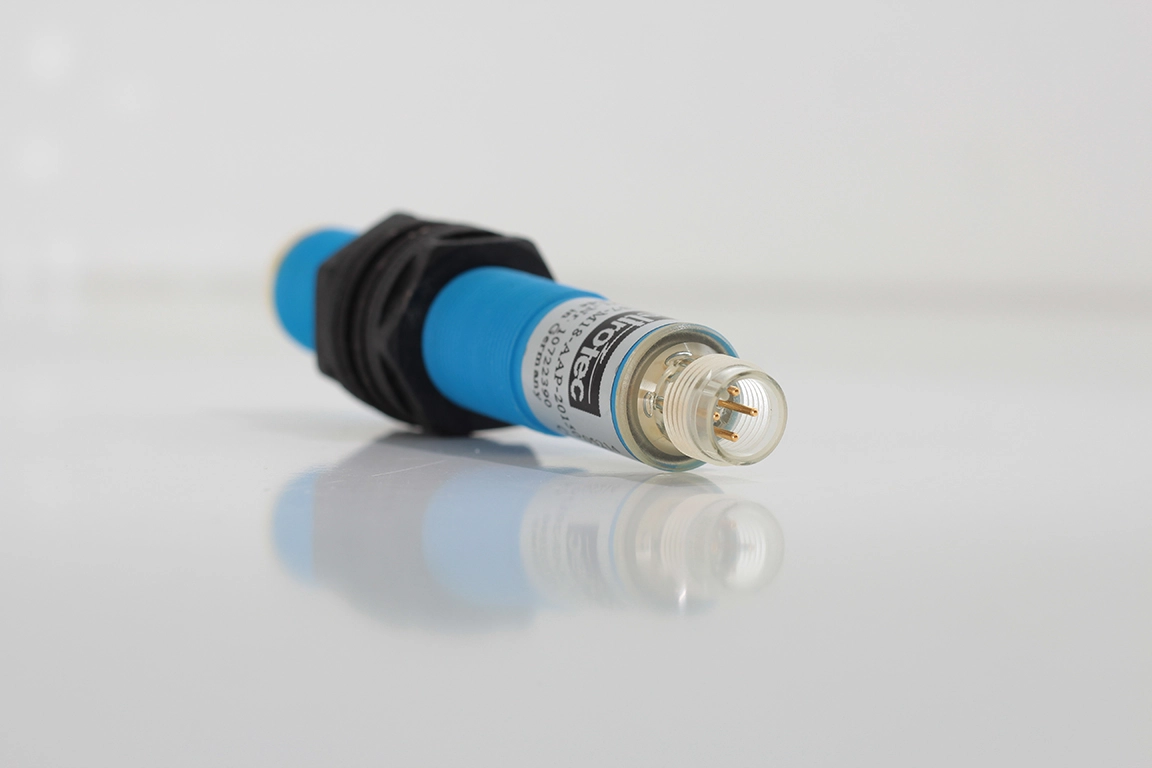

✔️ Bağlantı: M12 konnektör, 4 pin
✔️ Pin Haritası: Pin 1 = +24V / Pin 2 = Hld/Syn / Pin 3 = GND / Pin 4 = 4…20mA çıkış
✔️ Çalışma Sıcaklığı: -15 … +70 °C
✔️ Koruma Sınıfı: IP67
✔️ Montaj: Çift somun ile panel / boru tipi montaj
✔️ Menşei: Made in Germany
✔️ Sertifika: CE

Hld/Syn Kontrol Girişi — Senkronizasyon ve Hold Fonksiyonu

US7-M18-AAP-20150, Pin 2 üzerinden erişilen Hld/Syn (Hold/Synchronization) kontrol girişini destekler. Senkronizasyon modunda (Pin 2 ↔ Pin 2 bağlantısı) birden fazla sensör aynı anda tetiklenerek sensörler arası akustik girişim (crosstalk) önlenir; bu özellik özellikle yakın mesafede paralel çalışan çoklu sensör dizilerinde kritik öneme sahiptir. Hold (Dondurma) modunda (Pin 2 → 0V bağlantısı) ise anlık ölçüm değeri dondurularak PLC tarafında sabit sinyal okunması sağlanır.

US7-M18-AAP-1060 ile Karşılaştırma

Aynı serinin kısa menzilli modeli olan US7-M18-AAP-1060 ile temel farklar şöyle özetlenebilir: AAP-20150, 200-1500 mm daha geniş ölçüm aralığı sunarken çıkış hassasiyeti 8.8 µA/mm ile daha düşük, yanıt süresi ise 150 ms ile biraz daha uzundur. AAP-1060 modeli ise 100-600 mm kısa mesafede 32 µA/mm daha yüksek hassasiyet ve 50 ms daha hızlı yanıt süresi sunar. Her iki model de aynı M18 gövde, M12 4-pin konnektör ve 4-20mA analog çıkış standardını paylaşır.

Ürün Avantajları

✅ 200-1500 mm geniş orta-uzun menzil — konveyör, dolum ve lojistik uygulamalarında esnek kullanım
✅ Hld/Syn kontrol girişi — çoklu sensör dizilerinde akustik girişim önleme ve ölçüm dondurma
✅ IP67 koruma sınıfı — toz, yoğunlaşma ve su sıçramasına karşı tam koruma
✅ Nesnenin rengi, şeffaflığı veya yüzey dokusundan bağımsız güvenilir algılama
✅ 4-20mA analog akım çıkışı — uzun kablo mesafelerinde sinyal kaybı olmadan PLC entegrasyonu
✅ 18-30 VDC geniş besleme aralığı — farklı endüstriyel güç kaynakları ile uyumlu
✅ Kompakt M18 gövde — dar alanlara kolay montaj, küçük montaj deliği
✅ CE sertifikalı — Avrupa endüstriyel standartlarına uygunluk
✅ Made in Germany — Eltrotec / Micro-Epsilon Alman mühendislik kalitesi

Kullanım Alanları

1. Konveyör ve taşıma hatları — orta-uzun mesafe nesne varlığı ve pozisyon tespiti
2. Çoklu sensör dizisi gerektiren sistemler — Hld/Syn ile senkronize çalışma
3. Dolum ve paketleme makineleri — sürekli seviye ve mesafe ölçümü
4. Tank ve haznelerin seviye kontrolü — sıvı ve katı madde takibi
5. Nemli veya tozlu ortamlar — IP67 koruma ile güvenilir çalışma
6. Şeffaf ve koyu renkli nesnelerin algılanması gereken özel uygulamalar
