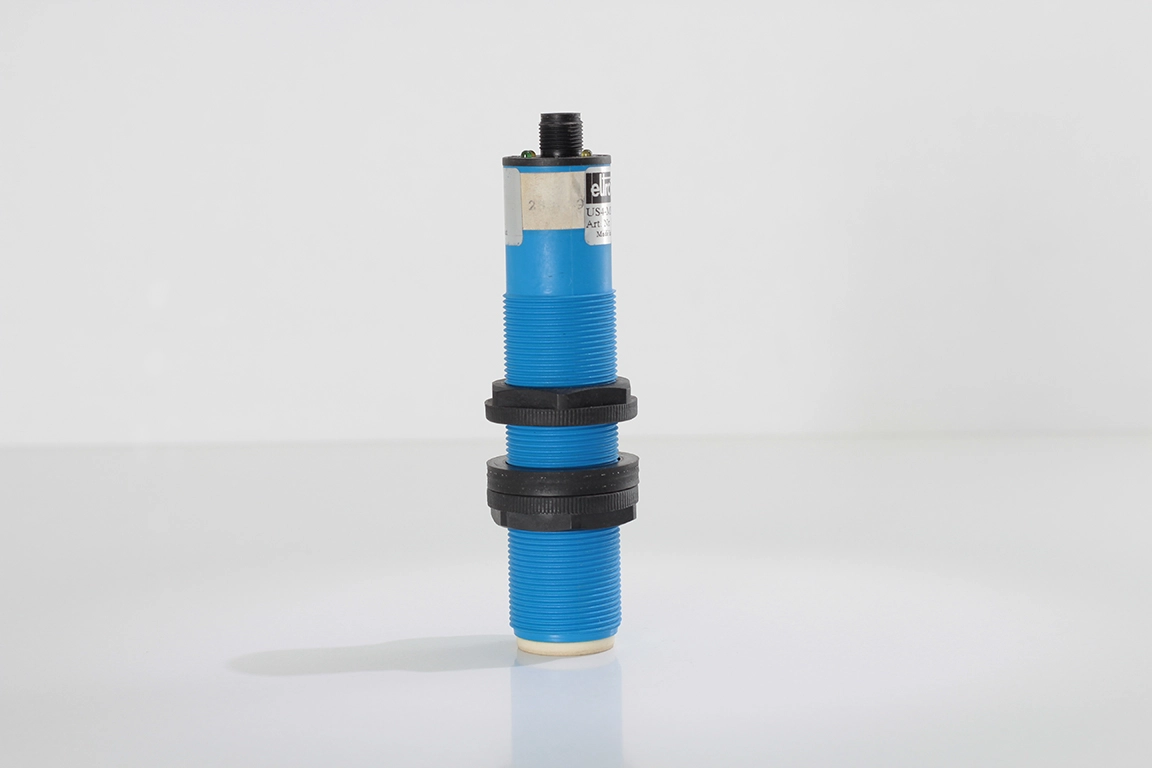

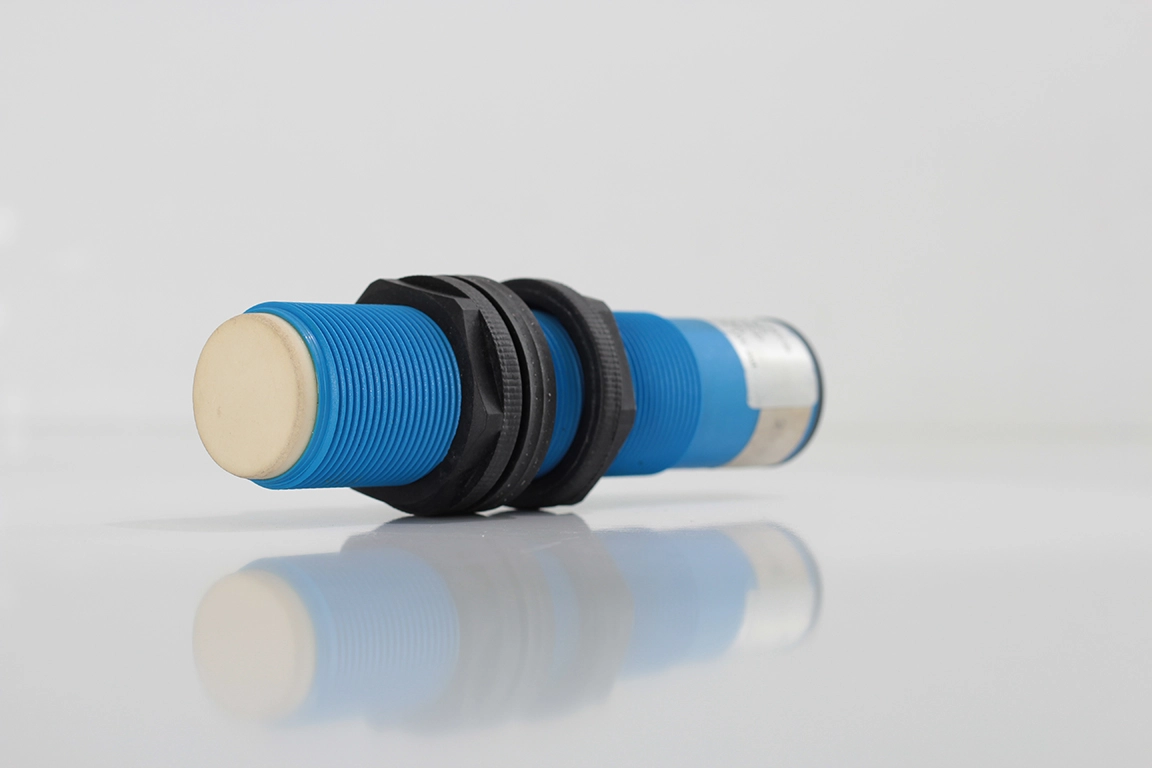

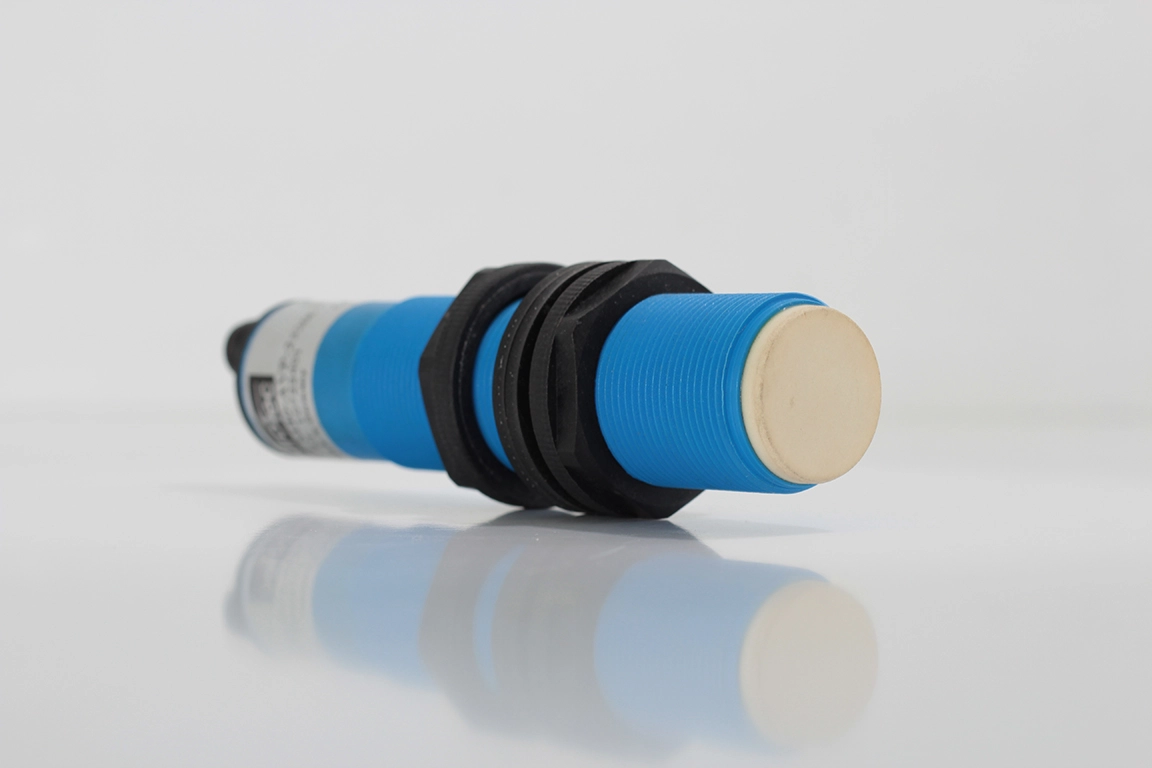

Eltrotec US4-M30-AVP-25200 M30 Ultrasonik Sensör — 250-2000 mm, Analog 0-10V + 2 PNP Çıkış, Teach-In, M12 Konnektör

Eltrotec US4-M30-AVP-25200, hem sürekli mesafe ölçümü hem de iki bağımsız limit anahtarı işlevini tek gövdede birleştiren, M30 gövdeli voltaj çıkışlı çok fonksiyonlu bir ultrasonik sensördür. 250 mm ile 2000 mm ölçüm aralığında 0-10V analog voltaj çıkışı ile kesintisiz mesafe verisi üretirken, aynı anda 2 bağımsız PNP anahtarlama çıkışı (SP1 ve SP2) ile iki farklı mesafe eşiği için limit anahtarı sinyali sağlar. Teach-In programlama sayesinde analog çıkış eğimi (pozitif veya negatif), her iki set noktası ve NO/NC karakteristiği sahada sensörü sökmeden kolayca ayarlanabilir. Dahili sıcaklık kompanzasyonu ile ortam sıcaklığı değişimlerine rağmen ölçüm kararlılığı korunur. IP67 koruma sınıfı ve Made in Germany kalitesiyle üretilmiş olan ürün CE sertifikalıdır.

Teknik Özellikler

• ✔️ Model: US4-M30-AVP-25200
• ✔️ Marka: Eltrotec (Micro-Epsilon Grubu — Almanya)
• ✔️ Makale No: 10722401
• ✔️ Gövde Tipi: M30 silindirik, plastik
• ✔️ Ölçüm Aralığı: 250 – 2000 mm
• ✔️ Taşıyıcı Frekans: 180 kHz
• ✔️ Ses Demeti Açısı: 8°
• ✔️ Analog Çıkış: 0-10V (Teach-In ile eğim ve aralık ayarlanabilir)
• ✔️ Anahtarlama Çıkışları: 2x PNP, NO veya NC (Teach-In ile seçilebilir), Open collector 100 mA
• ✔️ Anahtarlama Frekansı: 1 Hz
• ✔️ Histerezis: %1 / 2 mm
• ✔️ Yanıt Süresi: 60 ms (hareketli hedef <1m/s) / 300 ms (sıçrama yanıtı)
• ✔️ Doğrusallık: %0.5 / 3 mm
• ✔️ Tekrarlanabilirlik: %0.4 / 2 mm
• ✔️ Sıcaklık Kompanzasyonu: Dahili (otomatik)
• ✔️ Programlama: Teach-In (P1 = 0V / SP1 noktası, P2 = 10V / SP2 noktası)

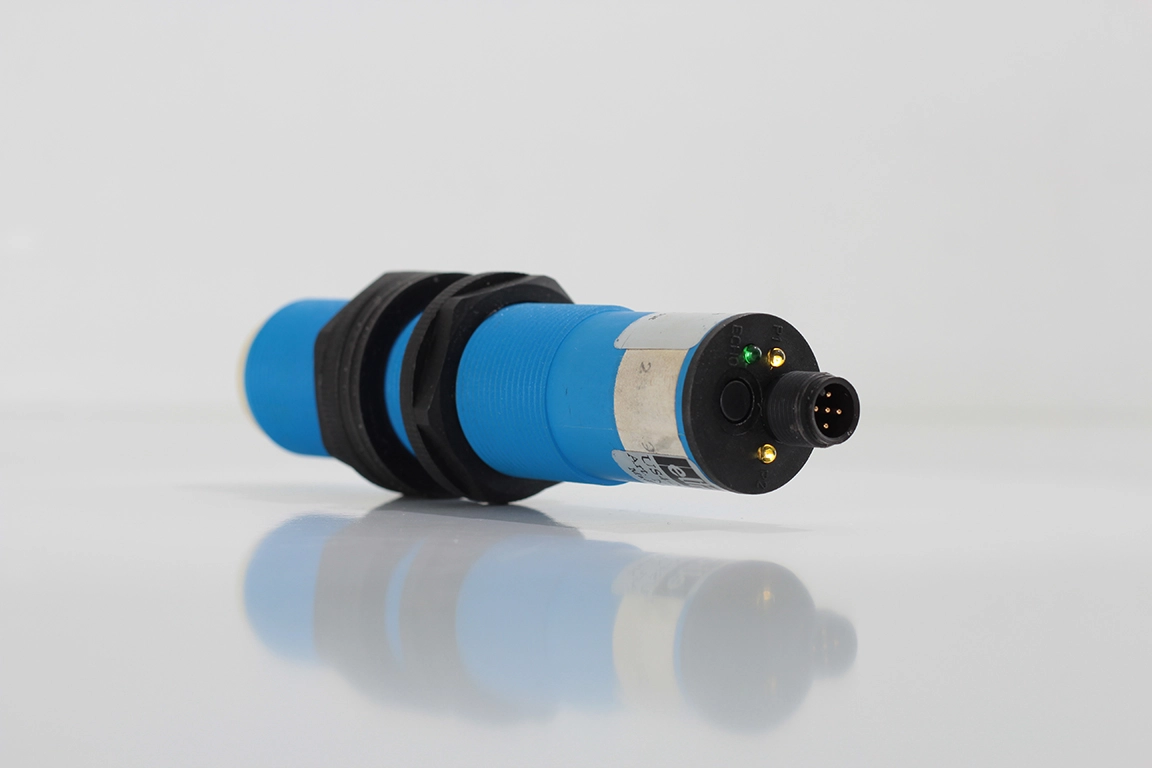

• ✔️ Set Noktası Göstergesi: 2 LED (SP1, SP2) + Echo hizalama LED'i
• ✔️ Besleme Gerilimi: 19 – 30 V DC
• ✔️ Yüksüz Akım Tüketimi: ≤25 mA
• ✔️ Bağlantı: M12 konnektör, 5 pin
• ✔️ Pin Haritası: Pin 1 = +24V / Pin 2 = SP2 / Pin 3 = GND / Pin 4 = SP1 / Pin 5 = 0-10V çıkış
• ✔️ Devre Koruması: Ters polarite, gerilim sıçraması, anahtarlama çıkışı kısa devre koruması
• ✔️ Çalışma Sıcaklığı: -15 … +70 °C
• ✔️ Depolama Sıcaklığı: -25 … +85 °C
• ✔️ Koruma Sınıfı: IP67
• ✔️ Menşei: Made in Germany
• ✔️ Sertifika: CE

AVP ve AAP Modelleri Arasındaki Fark

US4-M30-AVP-25200 ile US4-M30-AAP-25200 aynı ölçüm aralığını, Teach-In programlamayı ve çift anahtarlama çıkışını paylaşır; aralarındaki tek fark analog çıkış tipidir. AVP modeli 0-10V voltaj çıkışı üretirken AAP modeli 4-20mA akım çıkışı üretir. Voltaj çıkışlı (AVP) sensörler, voltaj girişli PLC modülleri ile kısa kablo mesafelerinde basit ve düşük maliyetli entegrasyon sağlar. Akım çıkışlı (AAP) sensörler ise uzun kablo mesafelerinde elektromanyetik gürültüye ve hat direncine karşı daha yüksek bağışıklık sunar; bu nedenle kablo uzunluğu 10 metreyi aştığında veya ortamda yoğun EMI kaynakları bulunduğunda AAP tercih edilmelidir. Ayrıca AVP modelinin besleme aralığı 19-30V DC iken AAP modeli 19-34V DC'ye kadar çalışabilmektedir.

Teach-In Programlama — Sahada Esnek Ayar

US4-M30-AVP-25200'ün Teach-In sistemi ile analog çıkış ve anahtarlama set noktaları sahada kolayca öğretilebilir. Sensör üzerindeki tek tuş aracılığıyla P1, analog çıkışın 0V
