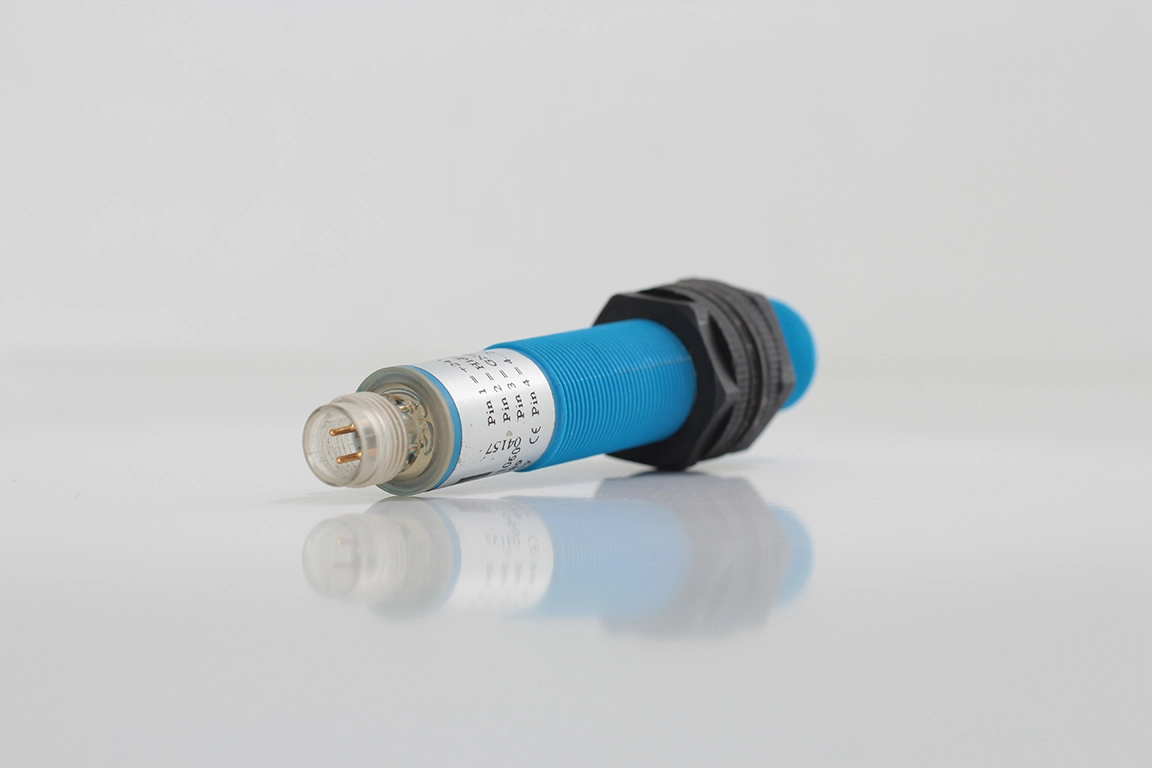

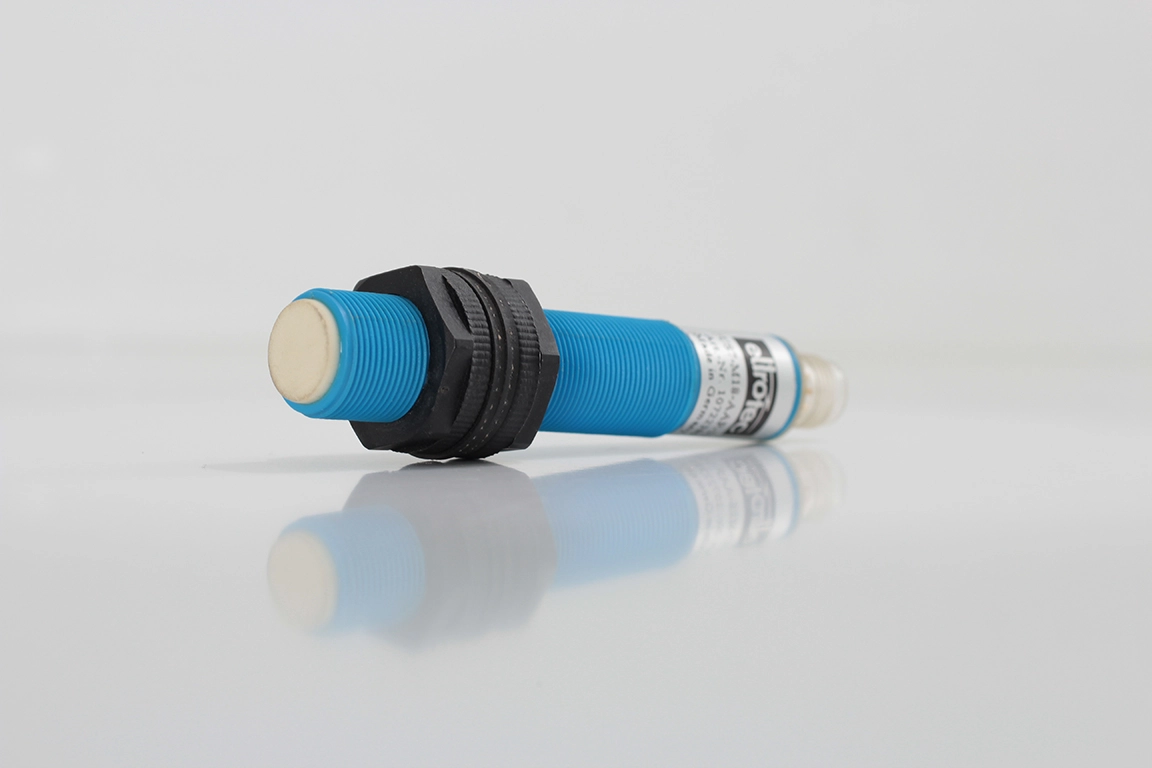

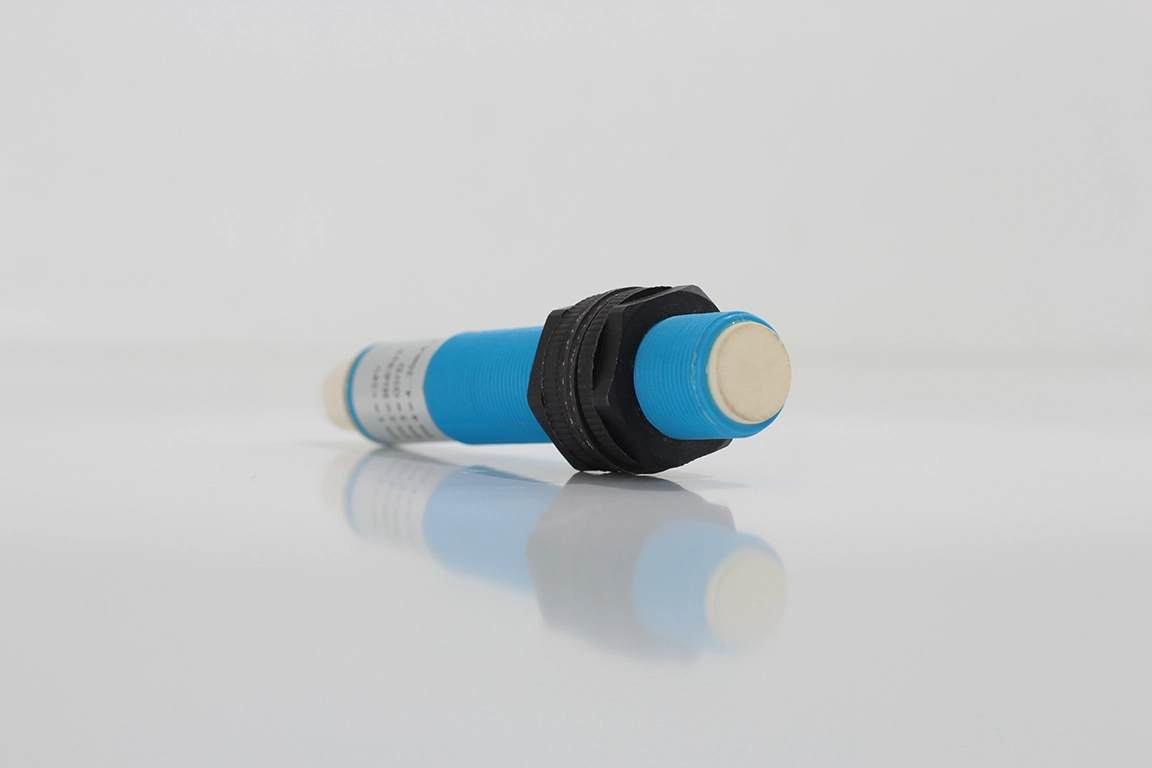

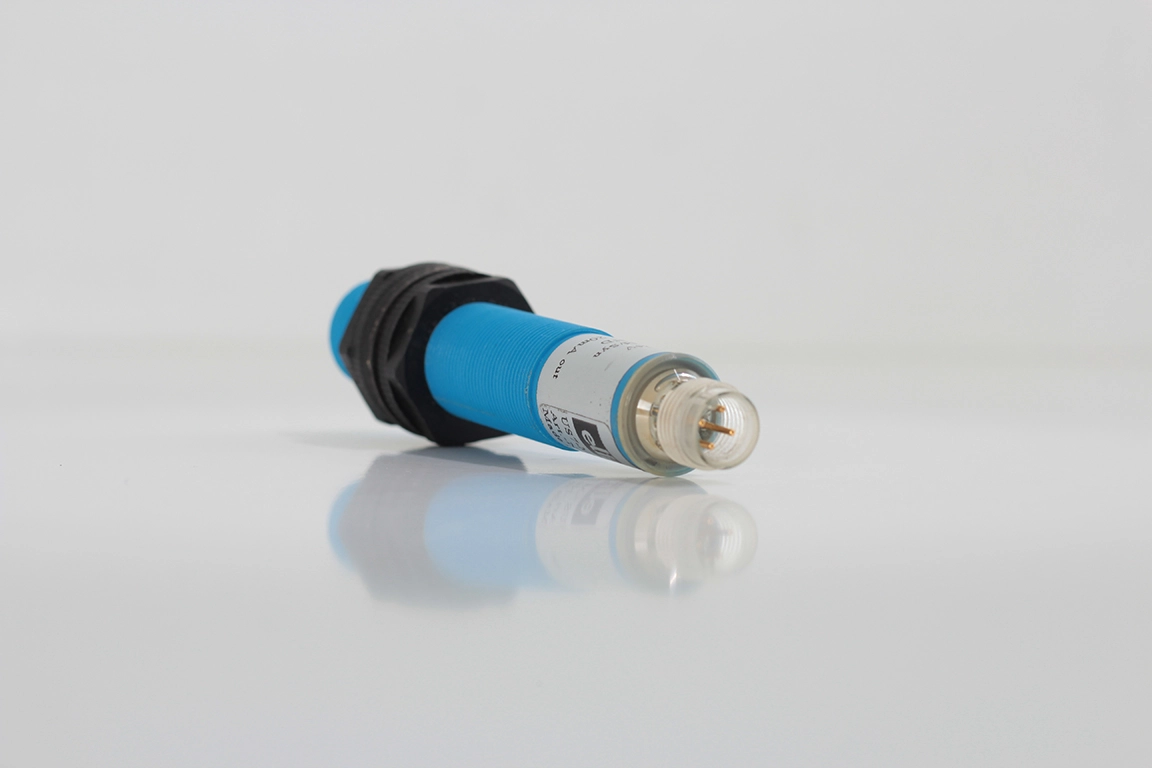

Eltrotec US7-M18-AAP-1060 M18 Ultrasonik Sensör — 100-600 mm, Analog 4-20mA, 24VDC, M12 Konnektör

Eltrotec US7-M18-AAP-1060, dar ve kısıtlı montaj alanlarında kısa-orta mesafe temassız ölçüm gerektiren endüstriyel uygulamalar için tasarlanmış, M18 kompakt gövdeli analog akım çıkışlı bir ultrasonik sensördür. 100 mm ile 600 mm arasındaki ölçüm aralığında 32 µA/mm sabit çıkış hassasiyeti ile tüm menzil boyunca tutarlı ve öngörülebilir sinyal üretir. 4-20mA analog akım çıkışı, uzun kablo mesafelerinde dahi sinyal kaybı olmaksızın PLC ve kontrol sistemlerine doğrudan entegrasyon sağlar. Pin 2 üzerinden erişilen Hld/Syn kontrol girişi ile çoklu sensör dizilerinde akustik girişim önleme ve ölçüm dondurma desteği sunar. IP67 koruma sınıfı, 18-30 VDC geniş besleme aralığı ve Made in Germany kalitesiyle üretilmiş olan ürün CE sertifikalıdır.

Teknik Özellikler

✔️ Model: US7-M18-AAP-1060
✔️ Marka: Eltrotec (Micro-Epsilon Grubu — Almanya)
✔️ Makale No: 10722389
✔️ Gövde Tipi: M18 silindirik, plastik (M18x1)
✔️ Ölçüm Aralığı: 100 – 600 mm
✔️ Çıkış Tipi: Analog 4-20mA
✔️ Çıkış Hassasiyeti: 32 µA/mm (sabit)
✔️ Doğrusallık Hatası: <%0.3
✔️ Tekrarlanabilirlik: ±2 mm
✔️ Yanıt Süresi: 50 ms (son değerin %90'ına ulaşma)
✔️ Ses Demeti Açısı: 8°
✔️ Besleme Gerilimi: 18 – 30 VDC
✔️ Akım Tüketimi: <35 mA
✔️ Bağlantı: M12 konnektör, 4 pin
✔️ Pin Haritası: Pin 1 = +24V / Pin 2 = Hld/Syn / Pin 3 = GND / Pin 4 = 4…20mA çıkış
✔️ Çalışma Sıcaklığı: -15 … +70 °C
✔️ Koruma Sınıfı: IP67
✔️ Montaj: Çift somun ile panel / boru tipi montaj
✔️ Menşei: Made in Germany
✔️ Sertifika: CE

US7-M18-AAP Serisinde Model Karşılaştırması

Eltrotec US7-M18-AAP serisi, aynı M18 kompakt gövde ve 4-20mA analog çıkış standardını paylaşan üç farklı menzil seçeneği sunar. AAP-1060, 100-600 mm kısa menzilde 32 µA/mm en yüksek hassasiyet ve 50 ms hızlı yanıt süresi ile öne çıkar. AAP-20150 modeli 200-1500 mm orta-uzun menzil sunarken hassasiyet 8.8 µA/mm'ye düşer ve yanıt süresi 150 ms'ye uzar. Kısa mesafe ve yüksek hassasiyet öncelikli uygulamalar için AAP-1060, daha geniş kapsama alanı gereken sistemler için AAP-20150 tercih edilmelidir. Her iki model de aynı M12 4-pin konnektör ve pin haritasını paylaşır; bu durum sistem içinde sensör değişimini kolaylaştırır.

AVP ve AAP Modelleri Arasındaki Fark

AAP-1060 ile aynı menzile sahip AVP-1060 modeli arasındaki tek fark çıkış tipidir. AAP serisi 4-20mA akım çıkışı üretirken AVP serisi 0-10V voltaj çıkışı üretir. Akım çıkışlı (AAP) sensörler uzun kablo mesafelerinde elektromanyetik gürültüye karşı daha dirençlidir ve endüstriyel ortamlarda tercih edilir. Voltaj çıkışlı (AVP) sensörler ise kısa kablo mesafelerinde ve voltaj girişli PLC modülleriyle daha basit entegrasyon sağlar. PLC'nin giriş kartı akım mu yoksa voltaj mı kabul ettiğine göre doğru model seçilmelidir.

Ürün Avantajları

✅ 32 µA/mm yüksek hassasiyet — US7-M18 serisinin en hassas analog modeli, tüm menzil boyunca tutarlı sinyal
✅ 100-600 mm kısa-orta menzil — yakın mesafe hassas ölçüm gerektiren uygulamalar için optimize
✅ IP67 koruma sınıfı — toz, yoğunlaşma ve su sıçramasına karşı tam koruma
✅ Nesnenin rengi, şeffaflığı veya yüzey dokusundan bağımsız güvenilir algılama
✅ 4-20mA analog akım çıkışı — uzun kablo mesafelerinde sinyal kaybı olmadan PLC entegrasyonu
✅ Hld/Syn kontrol girişi — çoklu sensör dizilerinde akustik girişim önleme ve ölçüm dondurma
✅ 18-30 VDC geniş besleme aralığı — farklı endüstriyel güç kaynakları ile uyumlu
✅ Kompakt M18 gövde — küçük montaj deliği, dar ve kısıtlı alanlara kolay montaj
✅ CE sertifikalı — Avrupa endüstriyel standartlarına uygunluk
✅ Made in Germany — Eltrotec / Micro-Epsilon Alman mühendislik kalitesi

Kullanım Alanları

1. Dolum ve paketleme makineleri — kısa mesafeli hassas seviye ve mesafe ölçümü
2. Küçük ve orta boy tank seviye kontrolü — sıvı ve katı madde sürekli takibi
3. Dar montaj alanı gerektiren otomasyon hatları — M18 kompakt gövde ile kolay entegrasyon
4. Robotik ve pick-and-place uygulamaları — yüksek hassasiyetli kısa mesafe geri bildirimi
5. Çoklu sensör dizisi gerektiren sistemler — Hld/Syn ile senkronize çalışma
6. Şeffaf ve koyu renkli nesnelerin algılanması gereken özel uygulamalar
