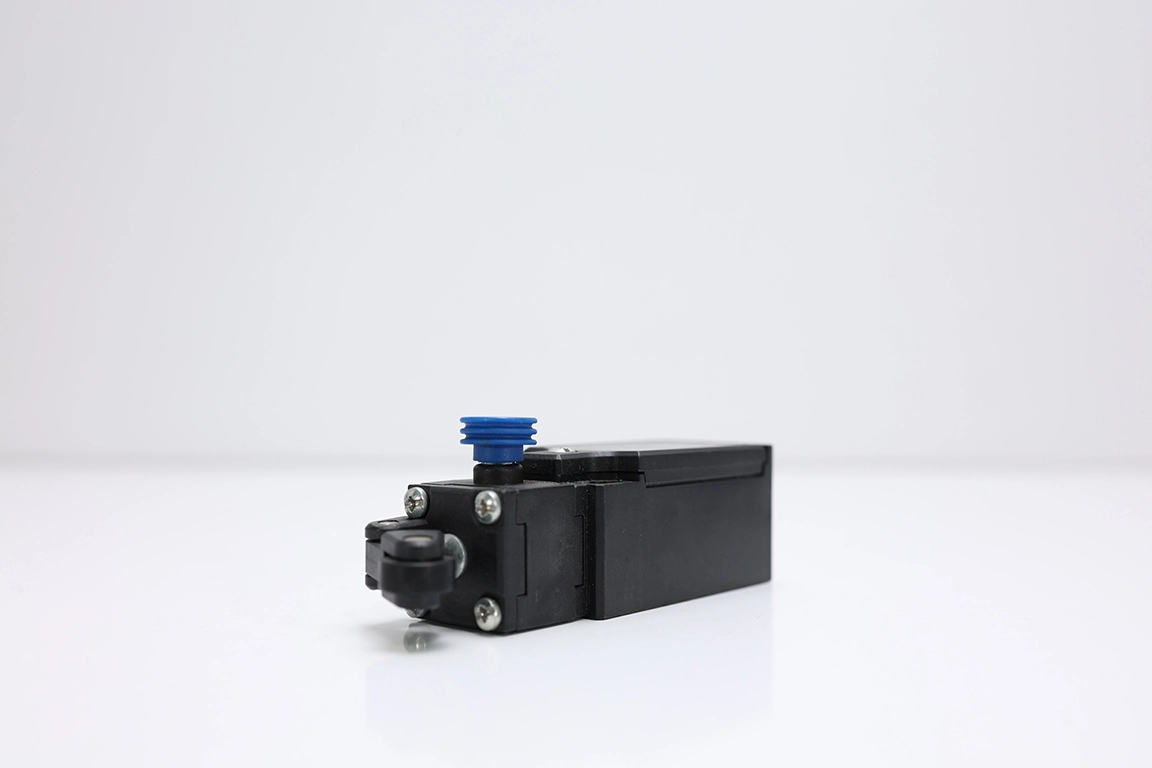

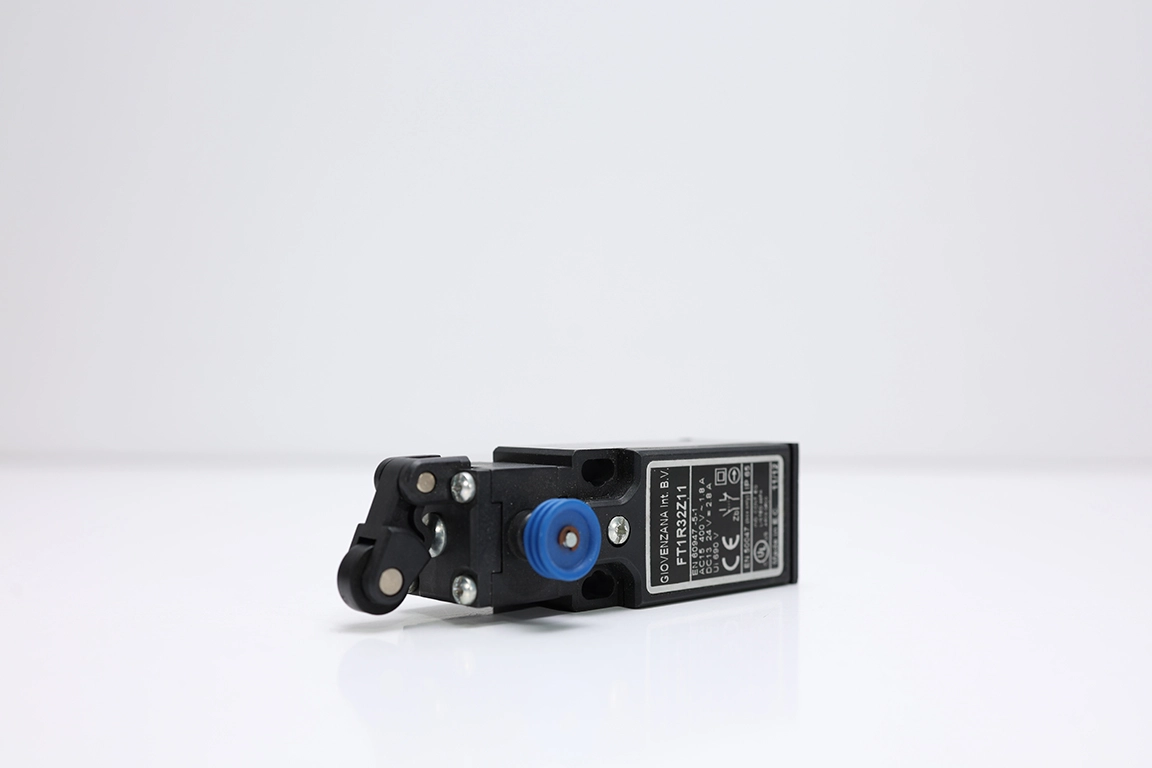

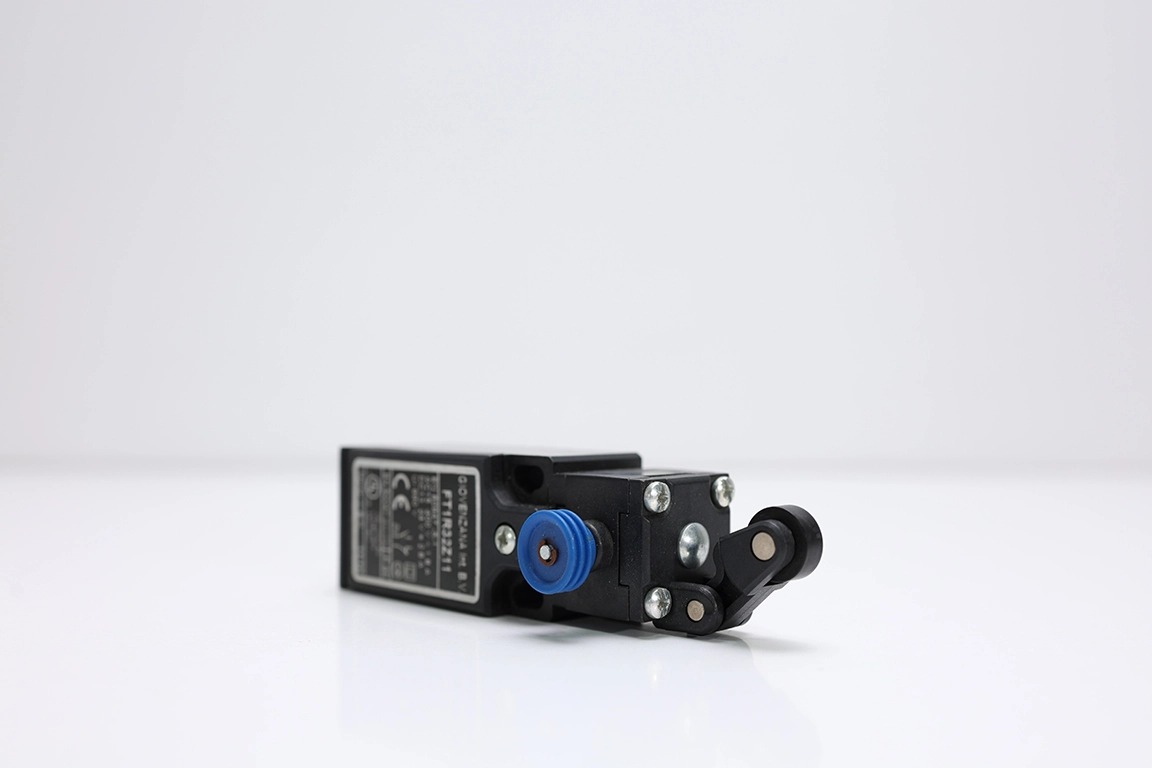

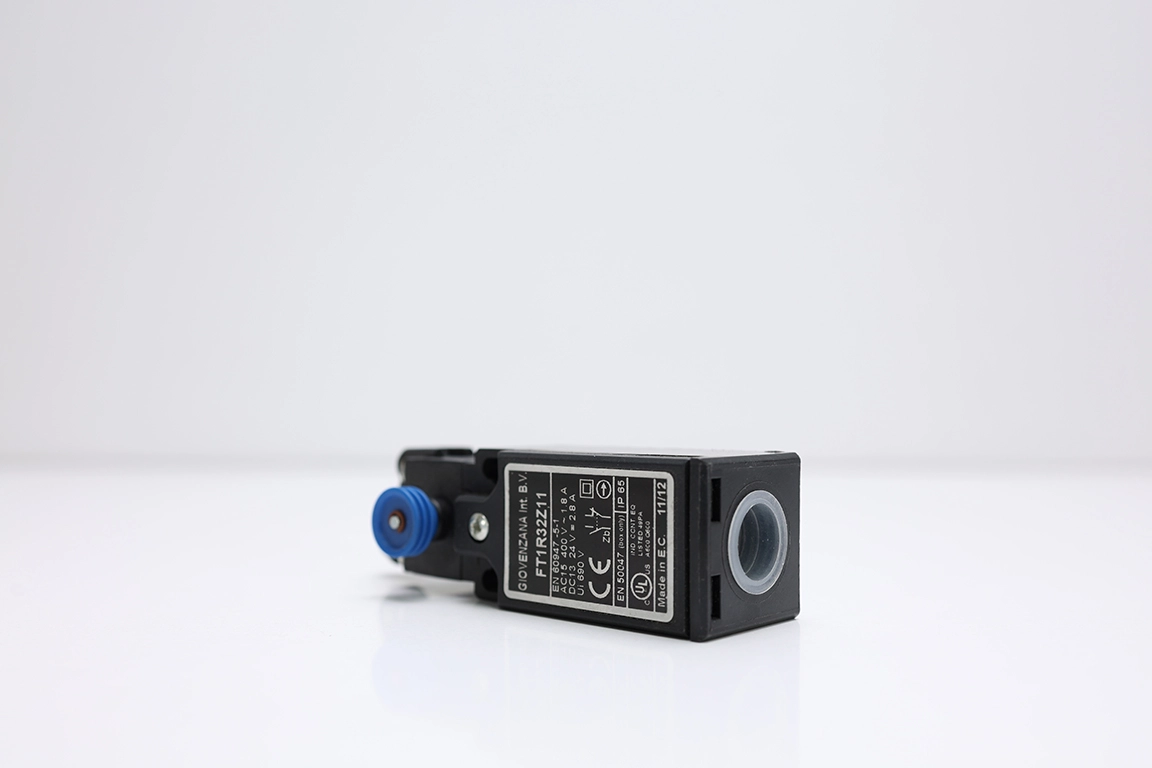

Giovenzana FT1R32Z11 Sınır Anahtarı – Ø12mm Makaralı Kol, Yatay Hareket, Manuel Reset, 1NO+1NC Snap Action

Giovenzana FT1R32Z11, Ø12mm PA plastik makaralı kol aktüatörü ve manuel reset fonksiyonuyla donatılmış, yatay hareketli (horizontal action) yüksek performanslı bir termoplastik sınır anahtarıdır (limit switch). 1NO + 1NC snap action Zb kontak yapısı sayesinde hızlı ve güvenilir anahtarlama sağlarken, makaralı kol aktüatörü özellikle yatay doğrultuda hareket eden mekanizmalarda kontak tetiklemesi için idealdir. IP67 koruma sınıfı ve cam elyaf takviyeli PBT gövdesiyle zorlu endüstriyel koşullara karşı üstün dayanım sunar. CE, UL, CCC, EAC ve UKCA sertifikalarına sahip bu ürün, EN 50047 ve IEC/EN 60947-5-1 standartlarına tam uyumludur.

Temel Özellikler

✅ 1NO + 1NC Snap Action Zb Kontak – Anlık ve güvenilir anahtarlama, bağımsız elektrik devreleri
✅ Ø12mm PA Plastik Makaralı Kol – Yatay hareketli mekanizmalar için tasarlanmış, aşınmaya dayanıklı aktüatör
✅ Yatay Hareket (Horizontal Action) – Yatay doğrultudaki tetikleme ihtiyaçlarına özel aktüatör geometrisi
✅ Manuel Reset Fonksiyonu – Tetikleme sonrası otomatik dönmez; kasıtlı sıfırlama gerektirir
✅ IP67 Koruma Sınıfı – Toza karşı tam, geçici suya karşı güçlü koruma
✅ Ayarlanabilir Kafa – 90° adımlarla yön ayarı yapılabilir
✅ Cam Elyaf Takviyeli PBT Gövde – Yüksek mekanik dayanım, UL onaylı malzeme
✅ Sınıf II Çift Yalıtım – Elektrik çarpmasına karşı üst düzey güvenlik
✅ Pozitif Açma Operasyonu (NC kontak) – Güvenlik uygulamaları için zorunlu açma garantisi
✅ Çoklu Sertifikasyon – CE, UL, CCC, EAC, UKCA uluslararası sertifikaları

Kontak ve Anahtarlama Bilgileri

Z11 kontak tipi, snap action (ani hareket) karakteristiğiyle aktüatör hareket ettiğinde kontakların yay kuvvetiyle anında pozisyon değiştirmesini sağlar. Bu yapı, titreşimli ve dinamik ortamlarda kararlı ve güvenilir anahtarlama sunar.

✔️ Kontak Yapısı: 1NO + 1NC (snap action Zb)
✔️ Kategori: B600 – Q600 (UL 508 / CSA C22-2)
✔️ AC15 Nominal Değer: 400V – 4A
✔️ DC13 Nominal Değer: 24V – 6A
✔️ Çalışma Mesafesi (PT1): 2.7mm
✔️ Serbest Bırakma Pozisyonu (RP): 1.3mm
✔️ Çalışma Kuvveti (OF): 5.9N
✔️ Pozitif Açma Mesafesi (POT): 6.6mm
✔️ Pozitif Açma Kuvveti (POF): 10.8N
✔️ Kilit Mesafesi (LT): 5.7mm
✔️ Toplam Hareket (TT): 9.0mm

Teknik Özellikler

1- Termal Akım (Ith): 10A
2- Nominal Yalıtım Gerilimi (Ui): 500V
3- Darbe Dayanım Gerilimi (Uimp): 6kV
4- Minimum Akım: 5mA – 5V DC
5- Yalıtım Direnci: min. 100MΩ (DC 500V)
6- Kontak Direnci: maks. 25mΩ (başlangıç)
7- Maksimum Anahtarlama Hızı: 250mm/s
8- Maksimum Anahtarlama Frekansı: 6000 işlem/saat
9- Mekanik Ömür: min. 1×10⁶ çevrim
10- Elektriksel Ömür: min. 150.000 çevrim
11- Çalışma Sıcaklığı: -25°C ile +80°C
12- Kirlilik Derecesi: 3
13- Gövde Malzemesi: Cam elyaf takviyeli PBT (UL onaylı)
14- Montaj: 2× M4 vida
15- Kablo Çıkışı: M16 (standart)
16- Boyutlar: 30.8 × 36.6 × 53.9mm (aktüatör hariç)
17- Standartlar: EN 50047, IEC/EN 60947-5-1, UL 508

FTN1R32Z11 ile FTN1R31Z11 Arasındaki Fark

Her iki model de aynı gövde ve kontak yapısını paylaşmaktadır. Temel fark aktüatör tipinde ve hareket yönündedir.

✔ FTN1R31Z11 – Ø5.8mm plastik uç piston, dikey hareket (vertical action)
✔ FTN1R32Z11 – Ø12mm PA makaralı kol, yatay hareket (horizontal action)

Hangi Uygulamalar İçin Uygundur?

✔ Konveyör ve bant sistemleri – Yatay hareket eden parça veya taşıyıcıların konum tespiti
✔ Makine güvenliği – Kapı, kapak ve koruma paneli yatay konum algılama
✔ Asansör ve vinç sistemleri – Yatay eksen hareket sınırlama uygulamaları
✔ Paketleme ve ambalaj makineleri – Ürün akış kontrolü ve yatay pozisyon doğrulama
✔ CNC ve takım tezgahları – Yatay eksen referans ve sınır noktası algılama
✔ Gıda ve ilaç endüstrisi – IP67 koruma sayesinde yıkama ve nemli ortamlarda kullanım
