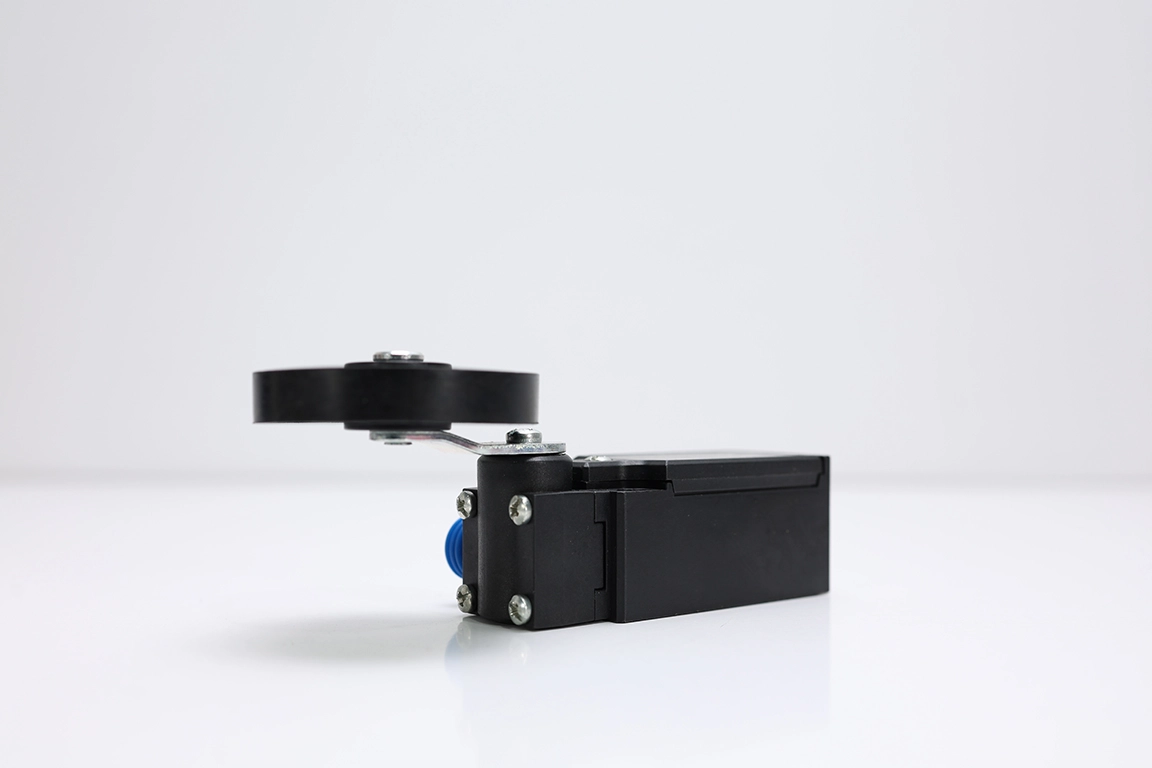

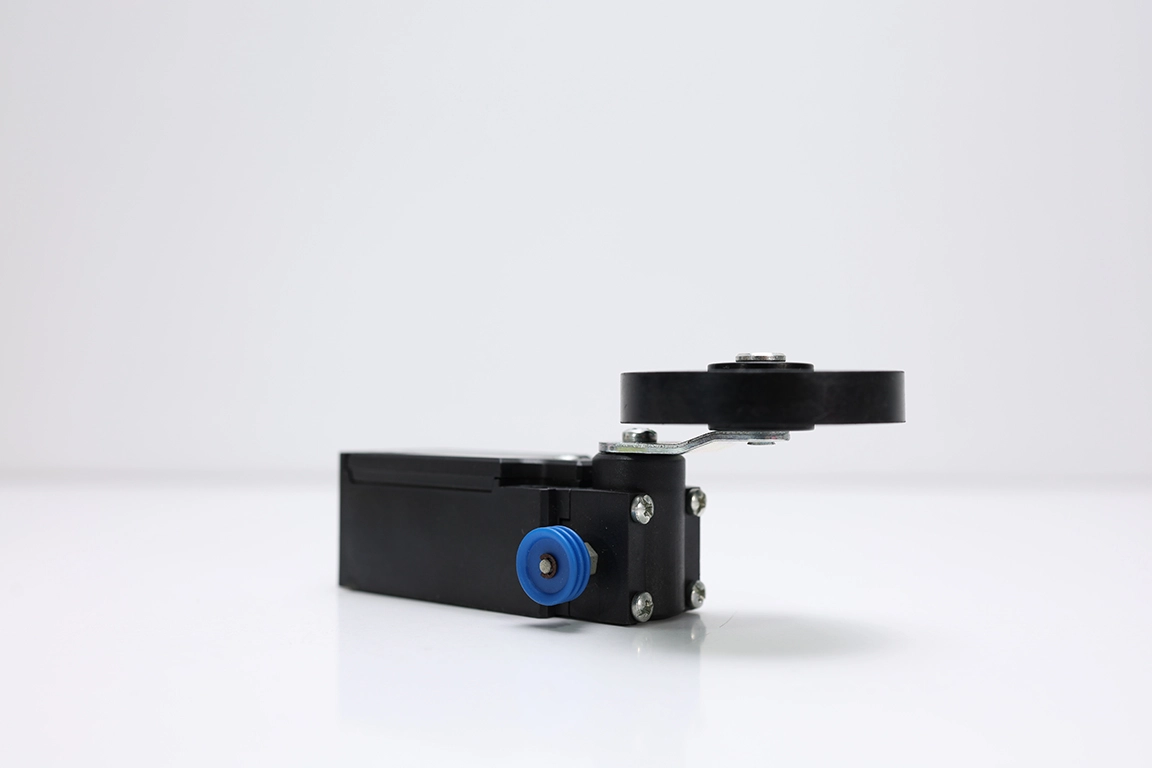

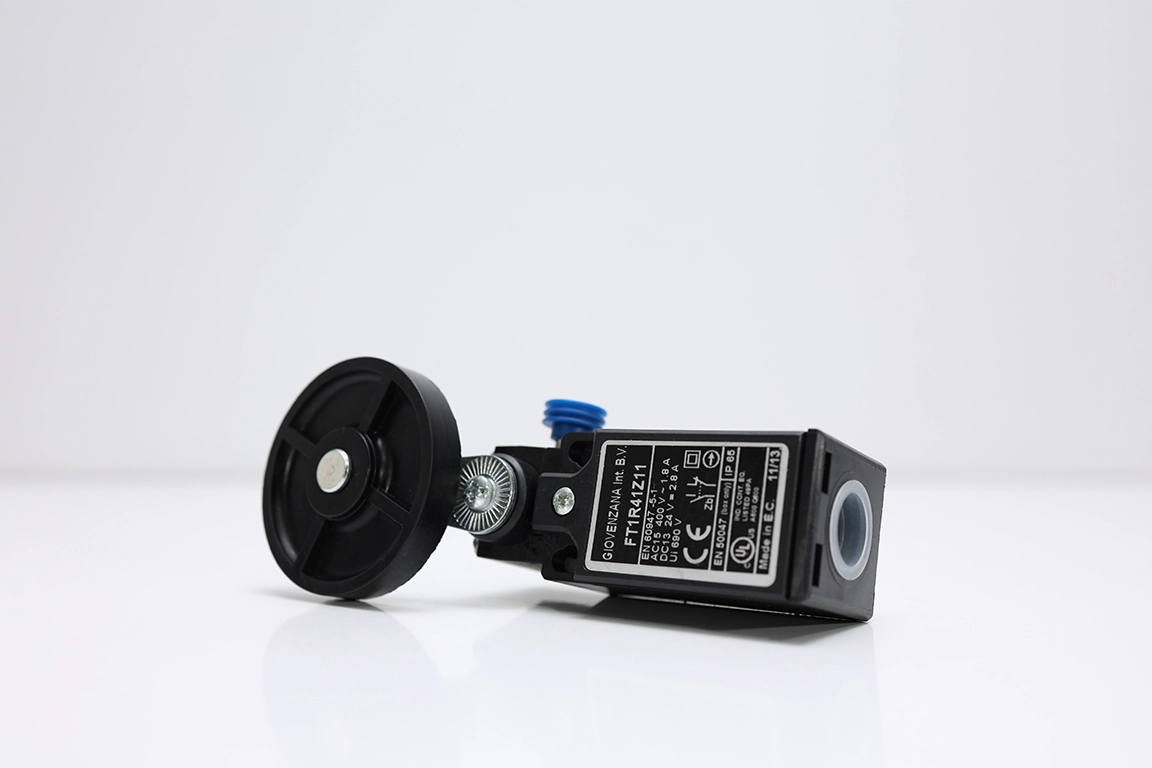

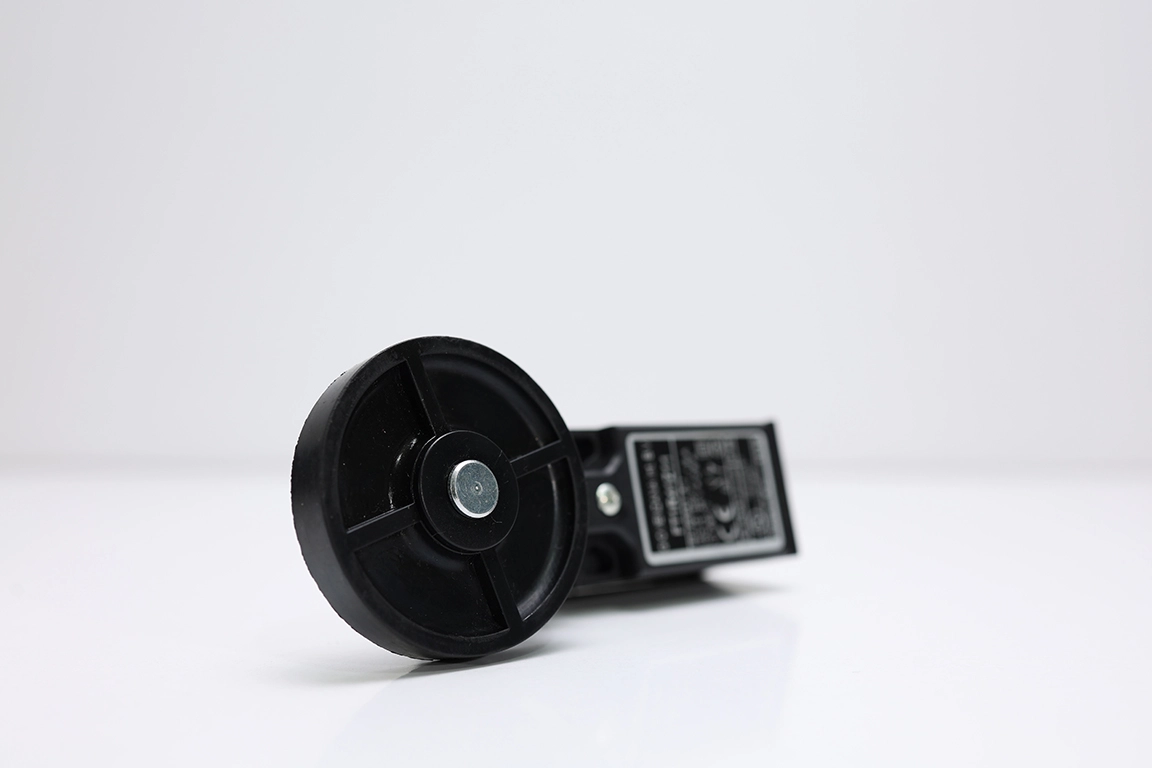

Giovenzana FT1R41Z11 Sınır Anahtarı – Ø50mm Kauçuk Makaralı Sabit Kol, Yatay Hareket, Manuel Reset

Giovenzana FT1R41Z11, Ø50mm kauçuk makaralı sabit kol aktüatörü ve manuel reset fonksiyonuyla donatılmış, yatay hareketli (horizontal action) kompakt bir termoplastik sınır anahtarıdır (limit switch). Aynı serideki FT1R40Z11 modelinden temel farkı, kolun sabit R 31mm uzunluğunda olmasıdır; bu sayede standart montaj geometrisi gerektiren uygulamalarda ek ayar ihtiyacı olmaksızın doğrudan montaj imkânı sunar. Ø50mm büyük çaplı kauçuk makara, temas anında titreşim sönümleme ve yumuşak geçiş sağlayarak hem anahtarı hem de temas eden yüzeyi korur. Kafa 90° adımlarla, kol ise 18° adımlarla bağımsız olarak ayarlanabilir. 1NO + 1NC snap action Zb kontak yapısı, IP67 koruma sınıfı ve CE, UL, CCC, EAC, UKCA sertifikalarıyla zorlu endüstriyel ortamlarda güvenle kullanılabilir.

Temel Özellikler

✅ 1NO + 1NC Snap Action Zb Kontak – Anlık ve güvenilir anahtarlama, bağımsız elektrik devreleri
✅ Ø50mm Kauçuk Makara – Büyük temas yüzeyi, titreşim sönümleme ve yumuşak geçiş özelliği
✅ Sabit Kol Uzunluğu (R 31mm) – Standart montaj mesafelerinde ek ayar gerektirmeyen hazır çözüm
✅ Ayarlanabilir Kafa – 90° Adım – Kablo çıkış yönü 90° adımlarla konumlandırılabilir
✅ Ayarlanabilir Kol – 18° Adım – Kolun açı pozisyonu 18° adımlarla hassas biçimde ayarlanabilir
✅ Yatay Hareket (Horizontal Action) – Yatay doğrultuda hareket eden mekanizmalar için optimize edilmiş yapı
✅ Manuel Reset Fonksiyonu – Tetikleme sonrası otomatik dönmez; kasıtlı sıfırlama gerektirir
✅ IP67 Koruma Sınıfı – Toza karşı tam, geçici suya karşı güçlü koruma
✅ Cam Elyaf Takviyeli PBT Gövde – Yüksek mekanik dayanım, UL onaylı malzeme
✅ Sınıf II Çift Yalıtım – Elektrik çarpmasına karşı üst düzey güvenlik
✅ Pozitif Açma Operasyonu (NC kontak) – Güvenlik uygulamaları için zorunlu açma garantisi
✅ Çoklu Sertifikasyon – CE, UL, CCC, EAC, UKCA uluslararası sertifikaları

FT1R41Z11 ile FT1R40Z11 Arasındaki Fark

Her iki model de Ø50mm kauçuk makara kullanır ve aynı gövde, kontak ile elektriksel özelliklere sahiptir. Aralarındaki tek fark kol uzunluğudur.

✔️ FT1R40Z11 – Kol uzunluğu R 31mm ile 65mm arasında ayarlanabilir; farklı montaj mesafelerine uyum sağlar
✔️ FT1R41Z11 – Kol uzunluğu sabit R 31mm; standart geometrili uygulamalar için hazır, ayarsız montaj imkânı sunar (bu model)

Kontak ve Anahtarlama Bilgileri

✔ Kontak Yapısı: 1NO + 1NC (snap action Zb)
✔ Kategori: B600 – Q600 (UL 508 / CSA C22-2)
✔ AC15 Nominal Değer: 400V – 4A
✔ DC13 Nominal Değer: 24V – 6A
✔ Çalışma Açısı (PT1): 35°
✔ Serbest Bırakma Pozisyonu (RP): 9°
✔ Çalışma Kuvveti (OF): 5.9N
✔ Pozitif Açma Açısı (POT): 60°
✔ Pozitif Açma Kuvveti (POF): 5.5N
✔ Kilit Açısı (LT): 55°
✔ Toplam Hareket (TT): 80°

Teknik Özellikler

1. Termal Akım (Ith): 10A
2. Nominal Yalıtım Gerilimi (Ui): 500V
3. Darbe Dayanım Gerilimi (Uimp): 6kV
4. Minimum Akım: 5mA – 5V DC
5. Yalıtım Direnci: min. 100MΩ (DC 500V)
6. Kontak Direnci: maks. 25mΩ (başlangıç)
7. Maksimum Anahtarlama Hızı: 250mm/s
8. Maksimum Anahtarlama Frekansı: 6000 işlem/saat
9. Mekanik Ömür: min. 1×10⁶ çevrim
10. Elektriksel Ömür: min. 150.000 çevrim
11. Çalışma Sıcaklığı: -25°C ile +80°C
12. Kirlilik Derecesi: 3
13. Gövde Malzemesi: Cam elyaf takviyeli PBT (UL onaylı)
14. Makara Malzemesi: Kauçuk, Ø50mm
15. Kol Uzunluğu: R 31mm (sabit)
16. Montaj: 2× M4 vida
17. Kablo Çıkışı: M16 (standart)
18. Gövde Boyutları: 30.8 × 36.6 × 53.9mm
19. Toplam Yükseklik (makara dahil): 87.1mm
20. Standartlar: EN 50047, IEC/EN 60947-5-1, UL 508

Hangi Uygulamalar İçin Uygundur?

✔ Standart montaj mesafeli sistemler – Sabit kol uzunluğu sayesinde tekrar eden montajlarda hız ve tutarlılık
✔ Titreşimli ortamlar – Kauçuk makara darbe ve titreşimi absorbe ederek kararlı anahtarlama sağlar
✔ Hassas yüzeylerle temas – Boyalı, cilalı veya ince malzemeli parçalara zarar vermeden tetikleme
✔ Konveyör ve taşıma sistemleri – Geniş ve düzensiz yüzeyli parçaların güvenilir biçimde algılanması
✔ Kapı ve bariyer sistemleri – Büyük çaplı makara sayesinde geniş temas toleransı ile esnek tetikleme
✔ Gıda ve ilaç endüstrisi – IP67 koruma sayesinde yıkama ve nemli ortamlarda kullanım
