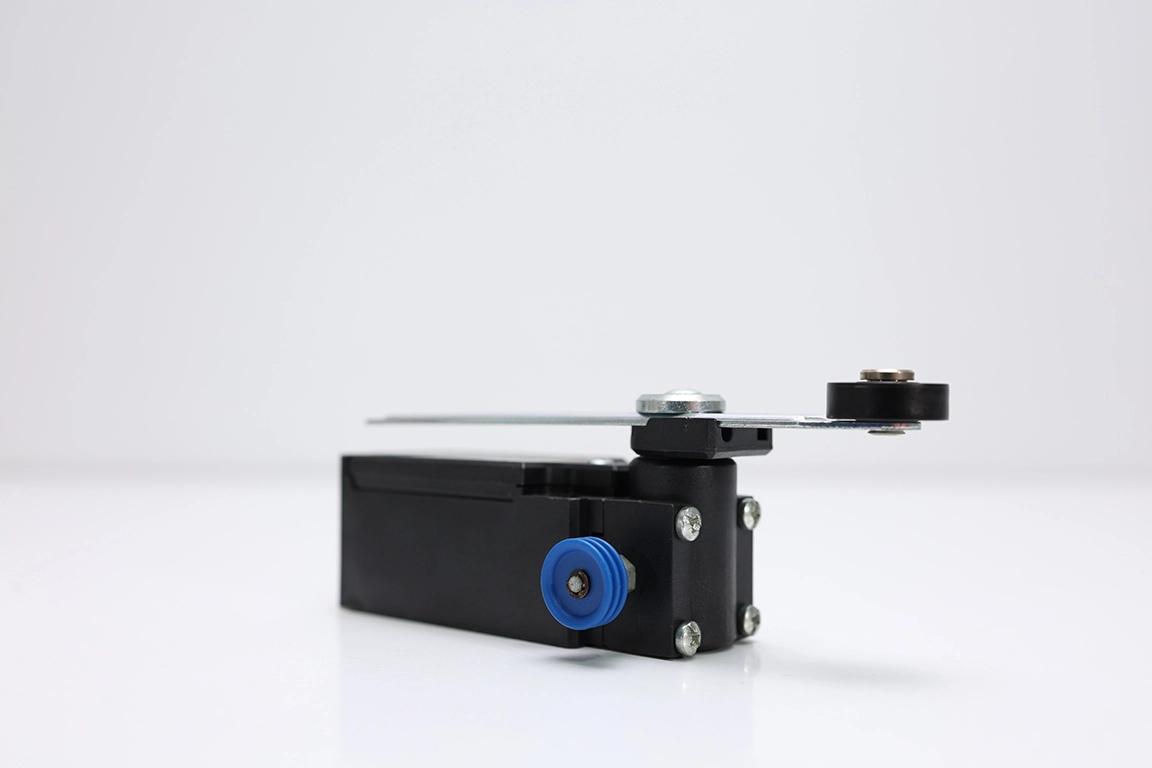

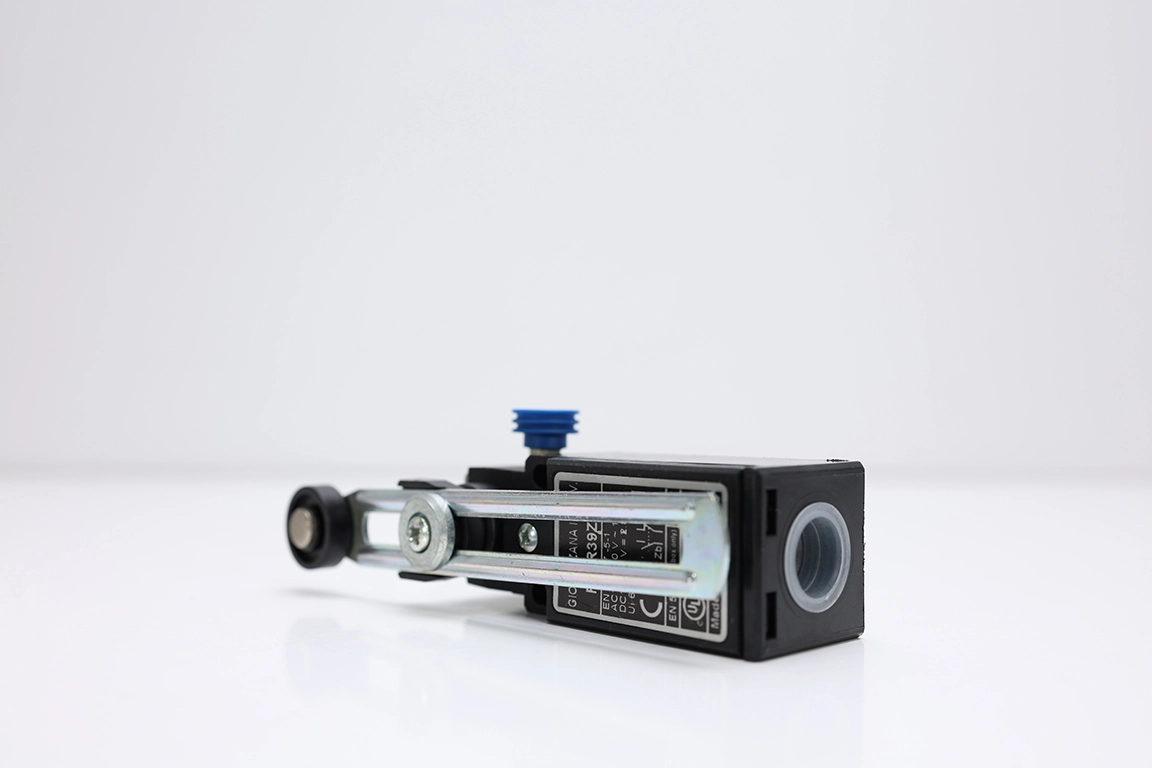

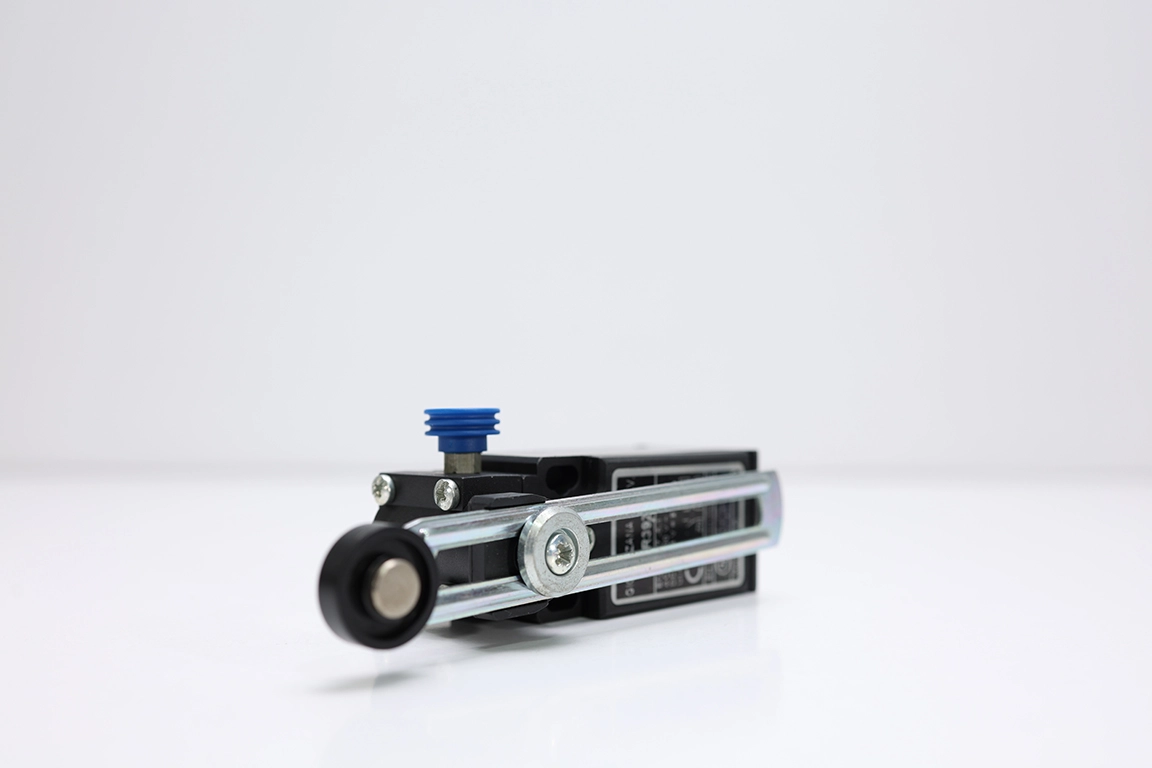

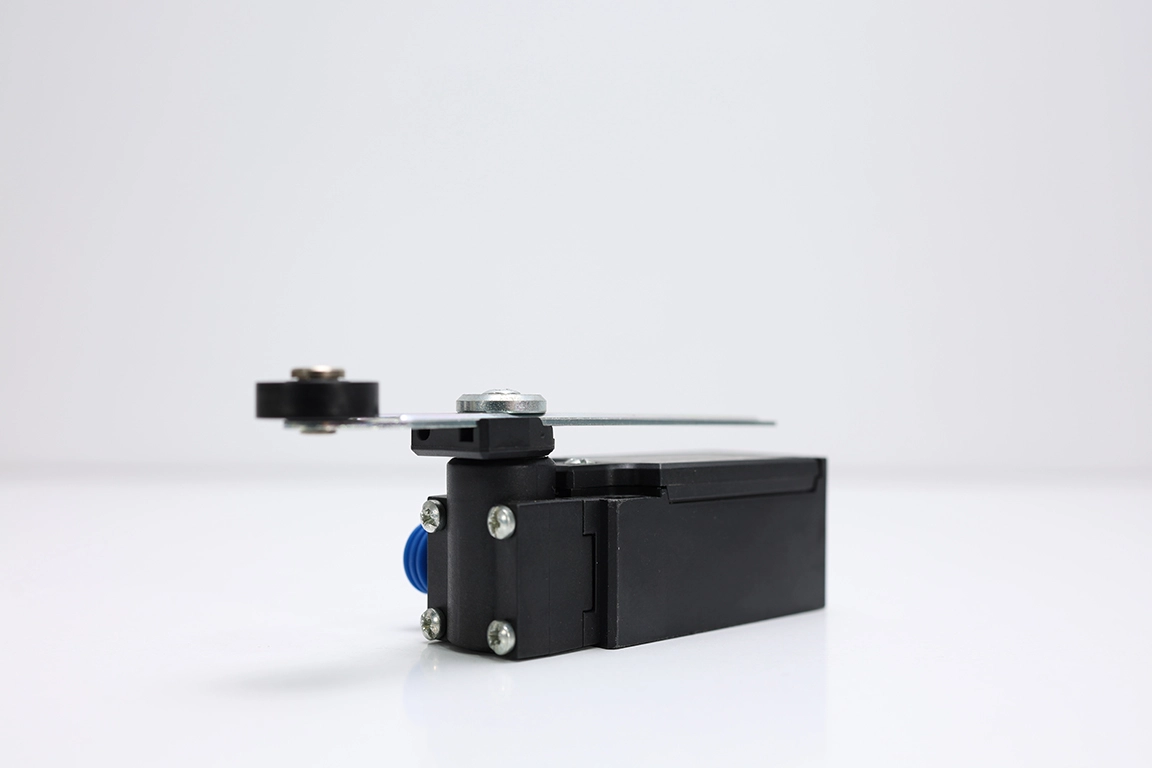

Giovenzana FT1R39Z11 Sınır Anahtarı – Ø18mm Uzun Ayarlanabilir Makaralı Kol, Yatay Hareket, Manuel Reset

Giovenzana FT1R39Z11, Ø18mm uzun PA plastik makaralı kol aktüatörü, değişken kol uzunluğu ve manuel reset fonksiyonuyla donatılmış, yatay hareketli (horizontal action) gelişmiş bir termoplastik sınır anahtarıdır (limit switch). Bu modelin en önemli farkı çift yönlü esnekliğidir: kafa 90° adımlarla, kol ise 18° adımlarla bağımsız olarak ayarlanabilir. Kol uzunluğu R 20mm ile 95mm arasında değiştirilebilmesi sayesinde farklı montaj mesafelerine ve geometrilerine kolayca uyum sağlar. 1NO + 1NC snap action Zb kontak yapısı, IP67 koruma sınıfı ve CE, UL, CCC, EAC, UKCA sertifikalarıyla zorlu endüstriyel ortamlarda güvenle kullanılabilir.

Temel Özellikler

✅ 1NO + 1NC Snap Action Zb Kontak – Anlık ve güvenilir anahtarlama, bağımsız elektrik devreleri
✅ Ø18mm Uzun PA Plastik Makaralı Kol – Geniş çaplı makara ile daha büyük temas yüzeyi ve kolay tetikleme
✅ Değişken Kol Uzunluğu (R 20–95mm) – Farklı montaj mesafelerine uyarlanabilir esnek tasarım
✅ Ayarlanabilir Kafa – 90° Adım – Kablo çıkış yönü 90° adımlarla konumlandırılabilir
✅ Ayarlanabilir Kol – 18° Adım – Kolun açı pozisyonu 18° adımlarla hassas biçimde ayarlanabilir
✅ Yatay Hareket (Horizontal Action) – Yatay doğrultuda hareket eden mekanizmalar için optimize edilmiş yapı
✅ Manuel Reset Fonksiyonu – Tetikleme sonrası otomatik dönmez; kasıtlı sıfırlama gerektirir
✅ IP67 Koruma Sınıfı – Toza karşı tam, geçici suya karşı güçlü koruma
✅ Cam Elyaf Takviyeli PBT Gövde – Yüksek mekanik dayanım, UL onaylı malzeme
✅ Sınıf II Çift Yalıtım – Elektrik çarpmasına karşı üst düzey güvenlik
✅ Pozitif Açma Operasyonu (NC kontak) – Güvenlik uygulamaları için zorunlu açma garantisi
✅ Çoklu Sertifikasyon – CE, UL, CCC, EAC, UKCA uluslararası sertifikaları

Kontak ve Anahtarlama Bilgileri

Z11 kontak tipi, snap action (ani hareket) karakteristiğiyle kolun belirli bir açıya ulaşmasıyla birlikte kontakların yay kuvvetiyle anında pozisyon değiştirmesini sağlar. Anahtarlama değerleri açı cinsinden belirtilmektedir.

✔️ Kontak Yapısı: 1NO + 1NC (snap action Zb)
✔️ Kategori: B600 – Q600 (UL 508 / CSA C22-2)
✔️ AC15 Nominal Değer: 400V – 4A
✔️ DC13 Nominal Değer: 24V – 6A
✔️ Çalışma Açısı (PT1): 35°
✔️ Serbest Bırakma Pozisyonu (RP): 9°
✔️ Çalışma Kuvveti (OF): 5.9N
✔️ Pozitif Açma Açısı (POT): 60°
✔️ Pozitif Açma Kuvveti (POF): 5.5N
✔️ Kilit Açısı (LT): 55°
✔️ Toplam Hareket (TT): 80°

Teknik Özellikler

1. Termal Akım (Ith): 10A
2. Nominal Yalıtım Gerilimi (Ui): 500V
3. Darbe Dayanım Gerilimi (Uimp): 6kV
4. Minimum Akım: 5mA – 5V DC
5. Yalıtım Direnci: min. 100MΩ (DC 500V)
6. Kontak Direnci: maks. 25mΩ (başlangıç)
7. Maksimum Anahtarlama Hızı: 250mm/s
8. Maksimum Anahtarlama Frekansı: 6000 işlem/saat
9. Mekanik Ömür: min. 1×10⁶ çevrim
10. Elektriksel Ömür: min. 150.000 çevrim
11. Çalışma Sıcaklığı: -25°C ile +80°C
12. Kirlilik Derecesi: 3
13. Gövde Malzemesi: Cam elyaf takviyeli PBT (UL onaylı)
14. Montaj: 2× M4 vida
15. Kablo Çıkışı: M16 (standart)
16. Kol Uzunluğu: R 20mm – 95mm (ayarlanabilir)
17. Gövde Boyutları: 30.8 × 36.6 × 53.9mm
18. Standartlar: EN 50047, IEC/EN 60947-5-1, UL 508

Hangi Uygulamalar İçin Uygundur?

✔ Uzak mesafe tetikleme – Kol uzunluğu sayesinde anahtara doğrudan temas edilemeyen noktalarda konum tespiti
✔ Konveyör ve taşıma sistemleri – Yatay hareket eden geniş parçaların veya platformların algılanması
✔ Kapı ve bariyer sistemleri – Geniş açılı kol sayesinde esnek tetikleme geometrisi
✔ Asansör ve kaldırma ekipmanları – Yatay eksen sınır noktası koruması
✔ Makine güvenliği – Erişim panelleri ve koruma kapılarının yatay konum algılama
✔ Gıda ve ilaç endüstrisi – IP67 koruma sayesinde yıkama ve nemli ortamlarda kullanım
