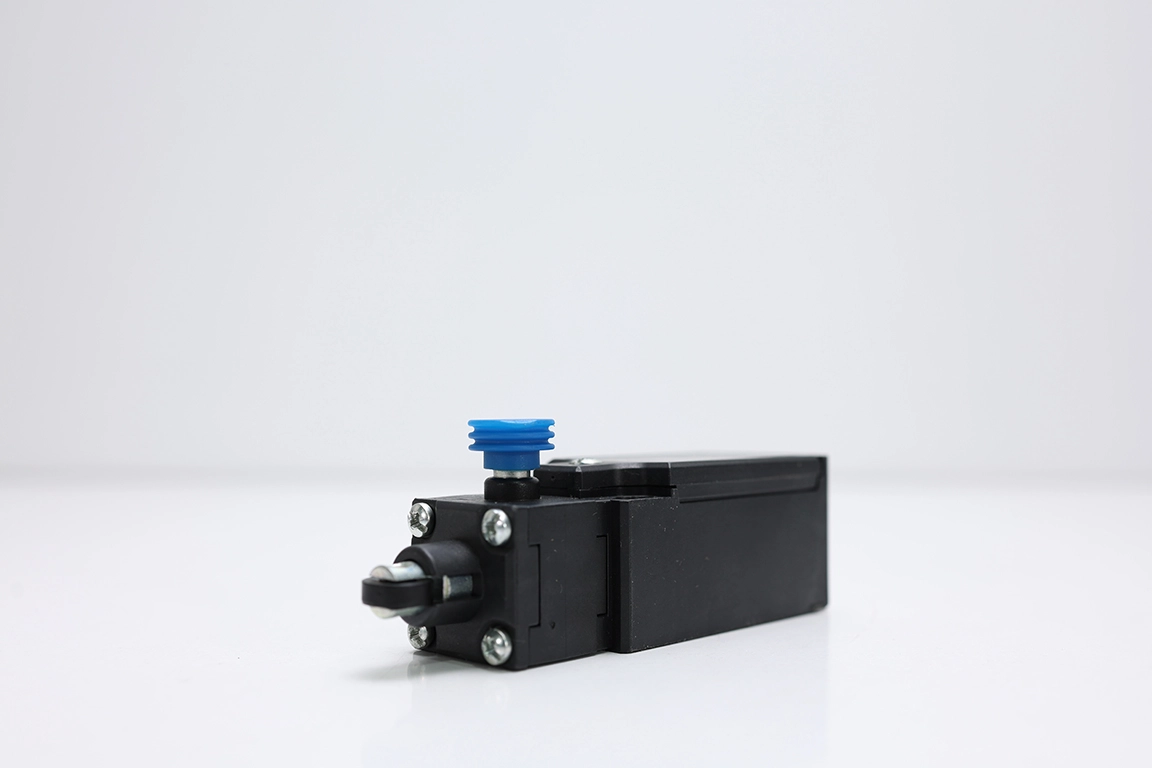

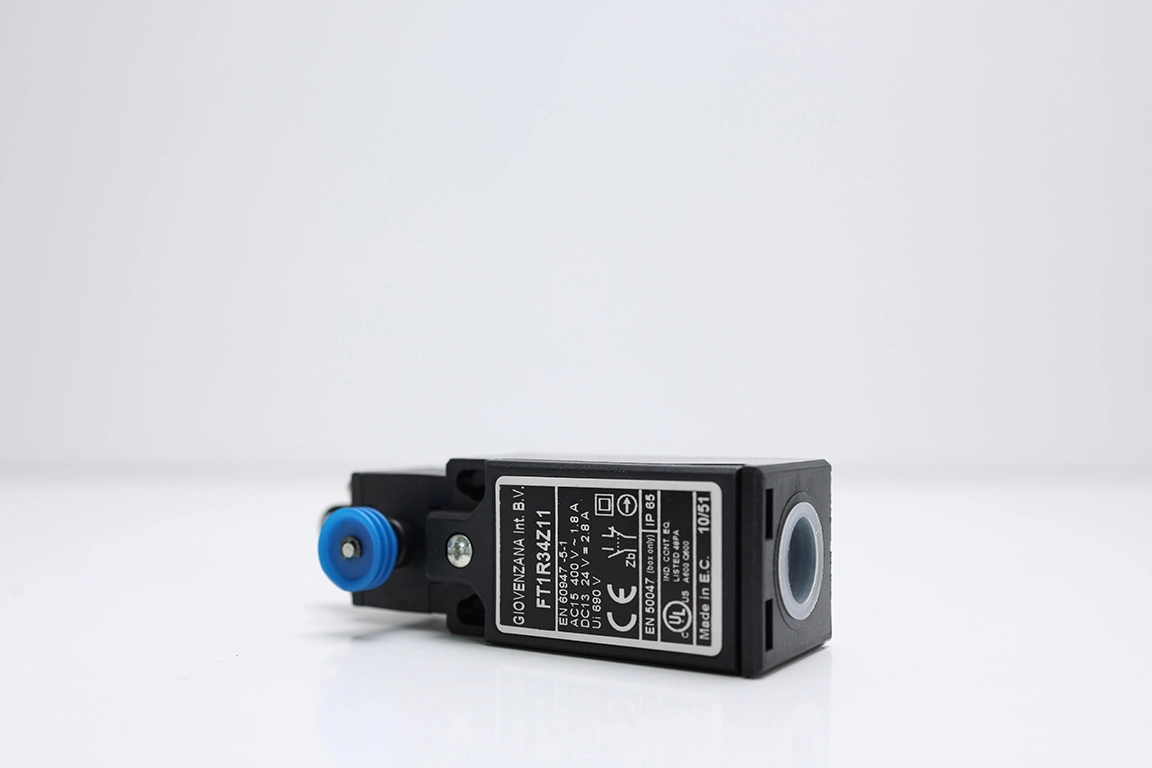

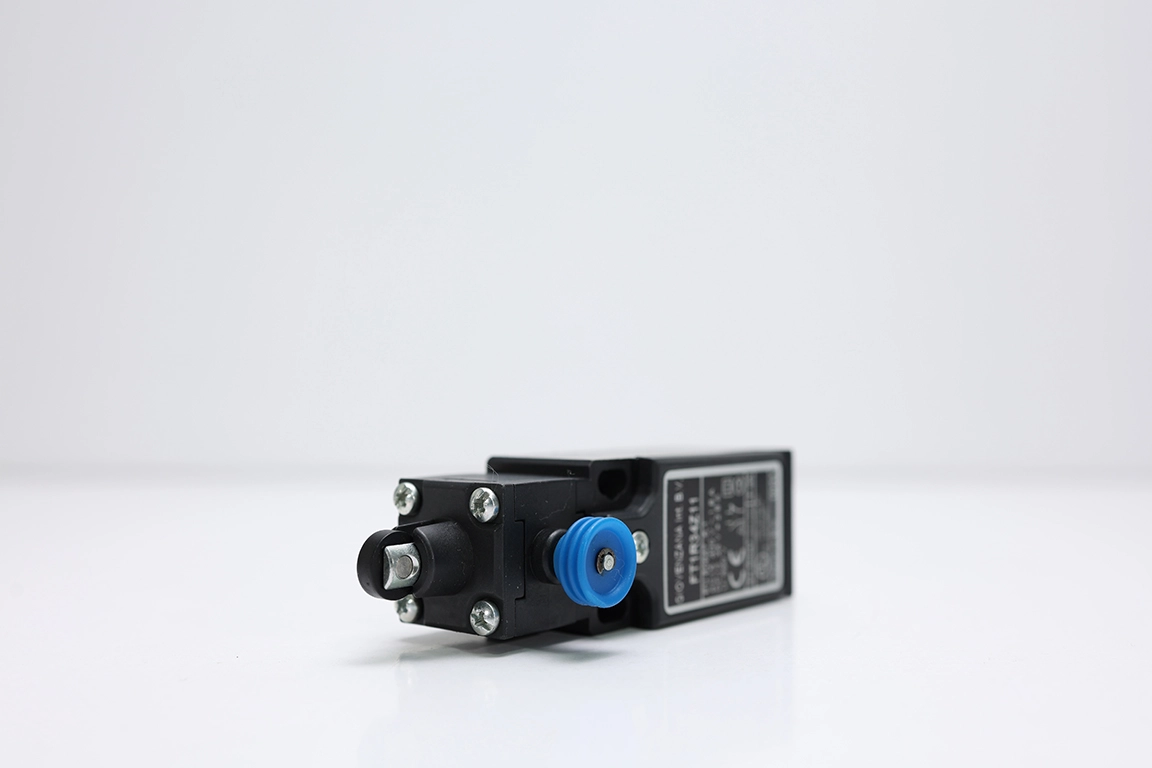

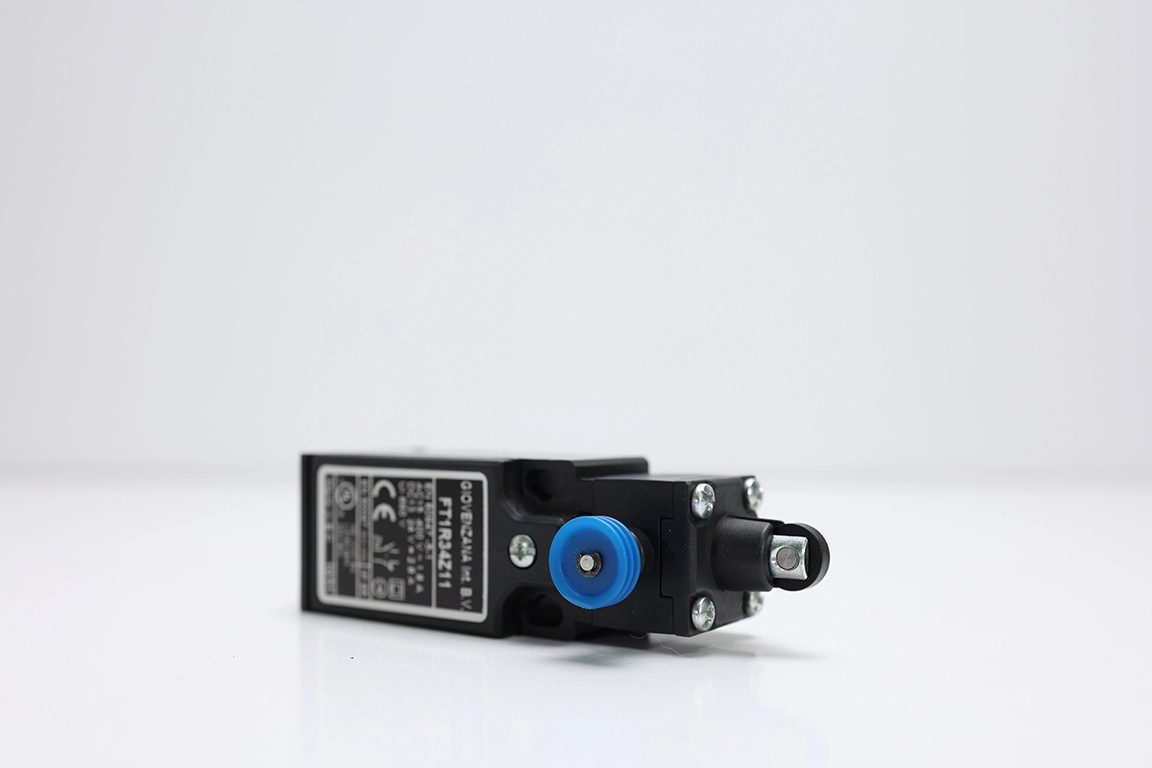

Giovenzana FT1R34Z11 Sınır Anahtarı – Ø9.3mm Makaralı Piston, Yatay Hareket, Manuel Reset, 1NO+1NC Snap Action

Giovenzana FT1R34Z11, Ø9.3mm PA plastik makaralı piston aktüatörü ve manuel reset fonksiyonuyla donatılmış, yatay hareketli (horizontal action) kompakt bir termoplastik sınır anahtarıdır (limit switch). Makaralı piston aktüatörü; kol tipi aktüatörlere kıyasla daha kısa ve kompakt bir yapı sunarak dar montaj alanlarında üstün kullanım kolaylığı sağlar. 1NO + 1NC snap action Zb kontak yapısı hızlı ve güvenilir anahtarlama sağlarken, IP67 koruma sınıfı ve cam elyaf takviyeli PBT gövde zorlu endüstriyel ortamlarda uzun ömürlü performans sunar. CE, UL, CCC, EAC ve UKCA sertifikalarına sahip bu ürün, EN 50047 ve IEC/EN 60947-5-1 standartlarına tam uyumludur.

Temel Özellikler

✅ 1NO + 1NC Snap Action Zb Kontak – Anlık ve güvenilir anahtarlama, bağımsız elektrik devreleri
✅ Ø9.3mm PA Plastik Makaralı Piston – Kompakt yapıda yatay hareket için optimize edilmiş, aşınmaya dayanıklı aktüatör
✅ Yatay Hareket (Horizontal Action) – Yatay doğrultuda hareket eden mekanizmaların konum tespiti için ideal
✅ Manuel Reset Fonksiyonu – Tetikleme sonrası otomatik dönmez; kasıtlı sıfırlama gerektirir
✅ IP67 Koruma Sınıfı – Toza karşı tam, geçici suya karşı güçlü koruma
✅ Kompakt Aktüatör Tasarımı – Kol tiplerine göre daha kısa boyut, dar alanlarda montaj avantajı
✅ Ayarlanabilir Kafa – 90° adımlarla yön ayarı yapılabilir
✅ Cam Elyaf Takviyeli PBT Gövde – Yüksek mekanik dayanım, UL onaylı malzeme
✅ Sınıf II Çift Yalıtım – Elektrik çarpmasına karşı üst düzey güvenlik
✅ Pozitif Açma Operasyonu (NC kontak) – Güvenlik uygulamaları için zorunlu açma garantisi
✅ Çoklu Sertifikasyon – CE, UL, CCC, EAC, UKCA uluslararası sertifikaları

Kontak ve Anahtarlama Bilgileri

Z11 kontak tipi, snap action (ani hareket) karakteristiğiyle aktüatörün belirli bir noktaya ulaşmasıyla birlikte kontakların yay kuvvetiyle anında pozisyon değiştirmesini sağlar. Bu yapı, titreşimli ve dinamik ortamlarda kararlı ve güvenilir anahtarlama sunar.

✔️ Kontak Yapısı: 1NO + 1NC (snap action Zb)
✔️ Kategori: B600 – Q600 (UL 508 / CSA C22-2)
✔️ AC15 Nominal Değer: 400V – 4A
✔️ DC13 Nominal Değer: 24V – 6A
✔️ Çalışma Mesafesi (PT1): 2.0mm
✔️ Serbest Bırakma Pozisyonu (RP): 1.0mm
✔️ Çalışma Kuvveti (OF): 8.5N
✔️ Pozitif Açma Mesafesi (POT): 4.4mm
✔️ Pozitif Açma Kuvveti (POF): 16.5N
✔️ Kilit Mesafesi (LT): 4.0mm
✔️ Toplam Hareket (TT): 6.0mm

Teknik Özellikler

1. Termal Akım (Ith): 10A
2. Nominal Yalıtım Gerilimi (Ui): 500V
3. Darbe Dayanım Gerilimi (Uimp): 6kV
4. Minimum Akım: 5mA – 5V DC
5. Yalıtım Direnci: min. 100MΩ (DC 500V)
6. Kontak Direnci: maks. 25mΩ (başlangıç)
7. Maksimum Anahtarlama Hızı: 250mm/s
8. Maksimum Anahtarlama Frekansı: 6000 işlem/saat
9. Mekanik Ömür: min. 1×10⁶ çevrim
10. Elektriksel Ömür: min. 150.000 çevrim
11. Çalışma Sıcaklığı: -25°C ile +80°C
12. Kirlilik Derecesi: 3
13. Gövde Malzemesi: Cam elyaf takviyeli PBT (UL onaylı)
14. Montaj: 2× M4 vida
15. Kablo Çıkışı: M16 (standart)
16. Boyutlar: 30.8 × 36.6 × 53.9mm (aktüatör hariç)
17. Standartlar: EN 50047, IEC/EN 60947-5-1, UL 508

Hangi Uygulamalar İçin Uygundur?

✔ Konveyör ve taşıma sistemleri – Yatay doğrultuda hareket eden parça veya bileşenlerin konum tespiti
✔ Dar montaj alanları – Kompakt aktüatör yapısı sayesinde kısıtlı boşluklarda kolayca uygulanabilir
✔ Makine güvenliği – Kapı, kapak ve koruma paneli yatay konum algılama
✔ Paketleme ve ambalaj makineleri – Ürün akış kontrolü ve yatay pozisyon doğrulama
✔ CNC ve takım tezgahları – Yatay eksen referans ve sınır noktası algılama
✔ Gıda ve ilaç endüstrisi – IP67 koruma sayesinde yıkama ve nemli ortamlarda kullanım
