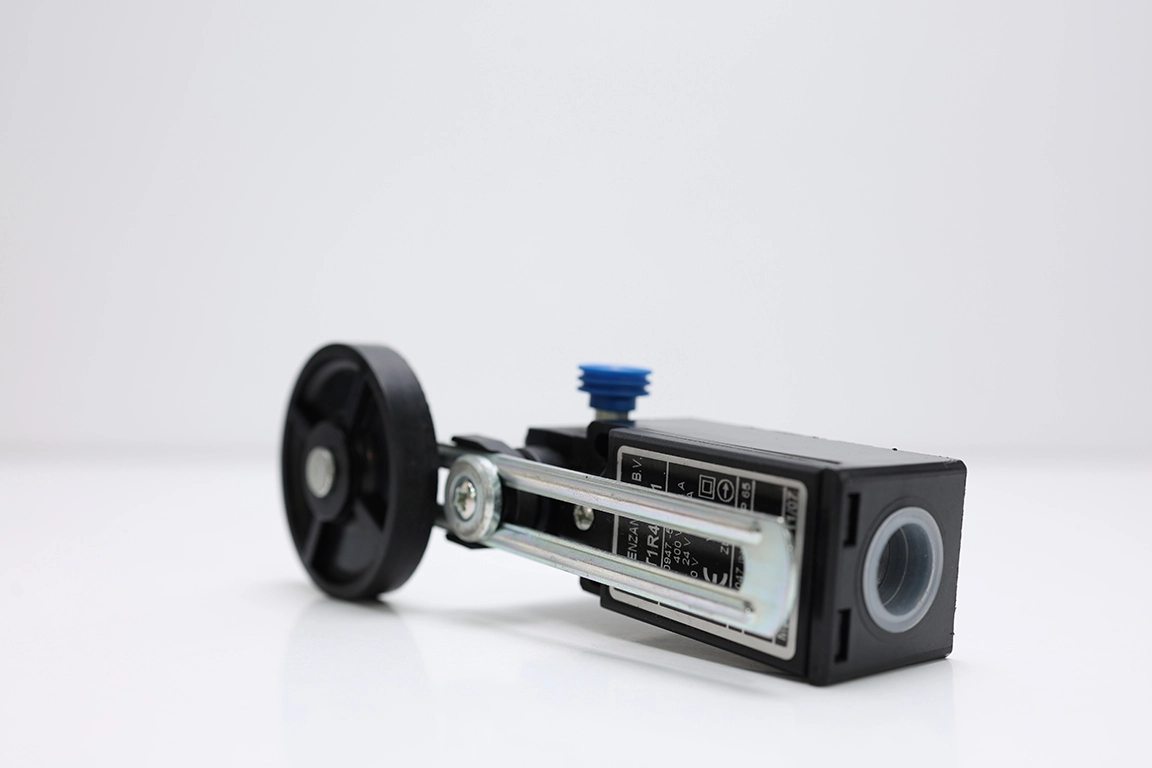

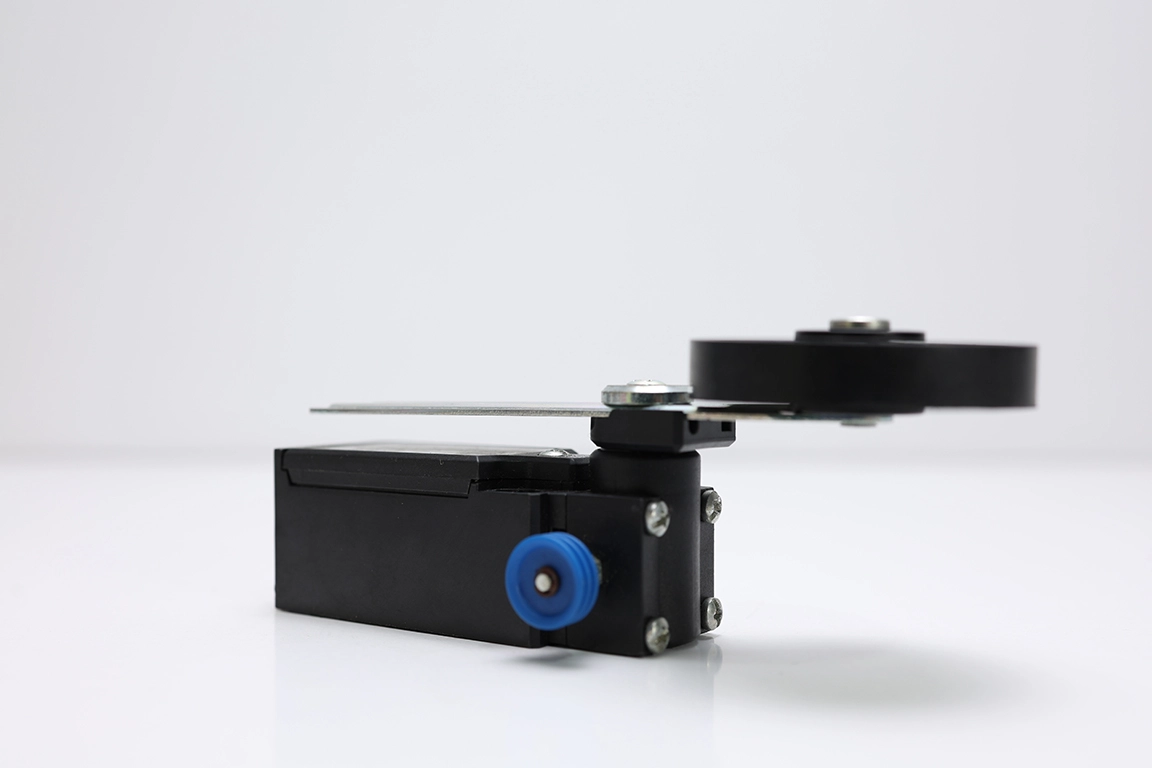

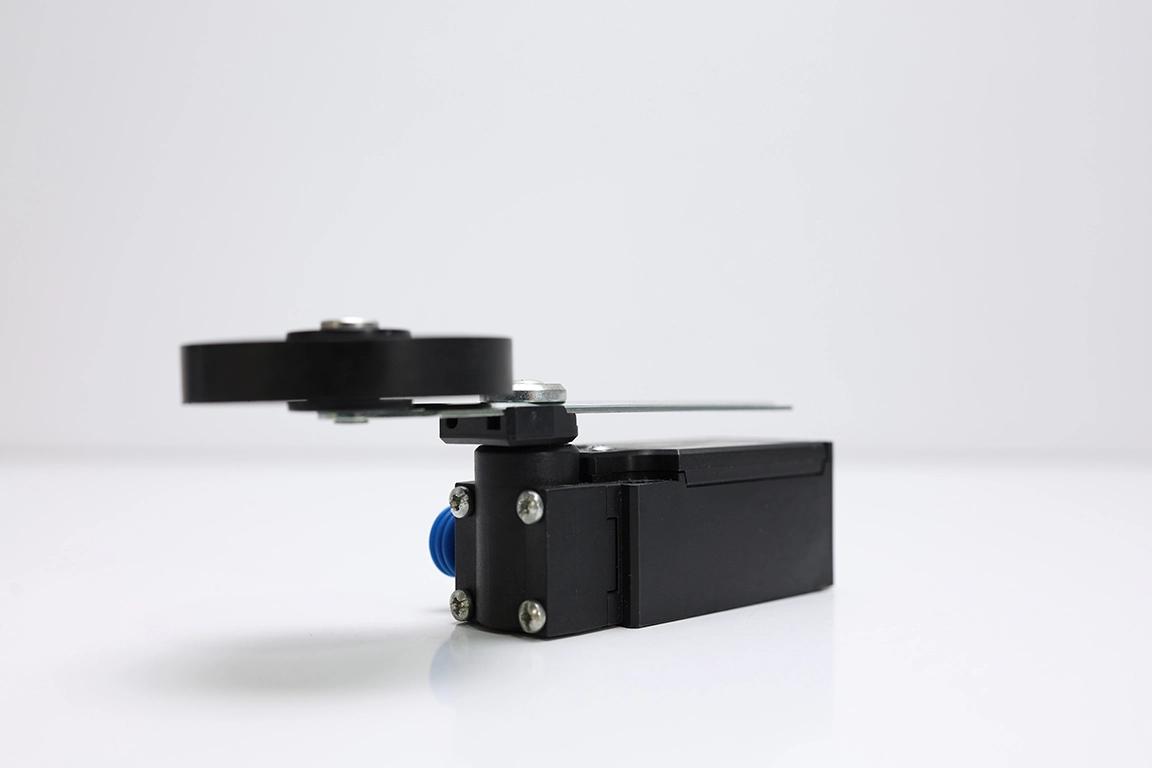

Giovenzana FT1R40Z11 Sınır Anahtarı – Ø50mm Kauçuk Makaralı Kol, Değişken Uzunluk, Yatay Hareket, Manuel Reset

Giovenzana FT1R40Z11, Ø50mm kauçuk makaralı kol aktüatörü, değişken kol uzunluğu ve manuel reset fonksiyonuyla donatılmış, yatay hareketli (horizontal action) güçlü bir termoplastik sınır anahtarıdır (limit switch). Bu modeli serinin diğer modellerinden ayıran en önemli özellik, Ø50mm büyük çaplı kauçuk makarasıdır. Kauçuk malzeme, temas anında titreşim sönümleme ve yumuşak geçiş sağlayarak hem aktüatörü hem de temas eden yüzeyi korur. Kafa 90° adımlarla, kol ise 18° adımlarla bağımsız olarak ayarlanabilir; kol uzunluğu R 31mm ile 65mm arasında değiştirilebilir. 1NO + 1NC snap action Zb kontak yapısı, IP67 koruma sınıfı ve CE, UL, CCC, EAC, UKCA sertifikalarıyla zorlu endüstriyel ortamlarda güvenle kullanılabilir.

Temel Özellikler

✅ 1NO + 1NC Snap Action Zb Kontak – Anlık ve güvenilir anahtarlama, bağımsız elektrik devreleri

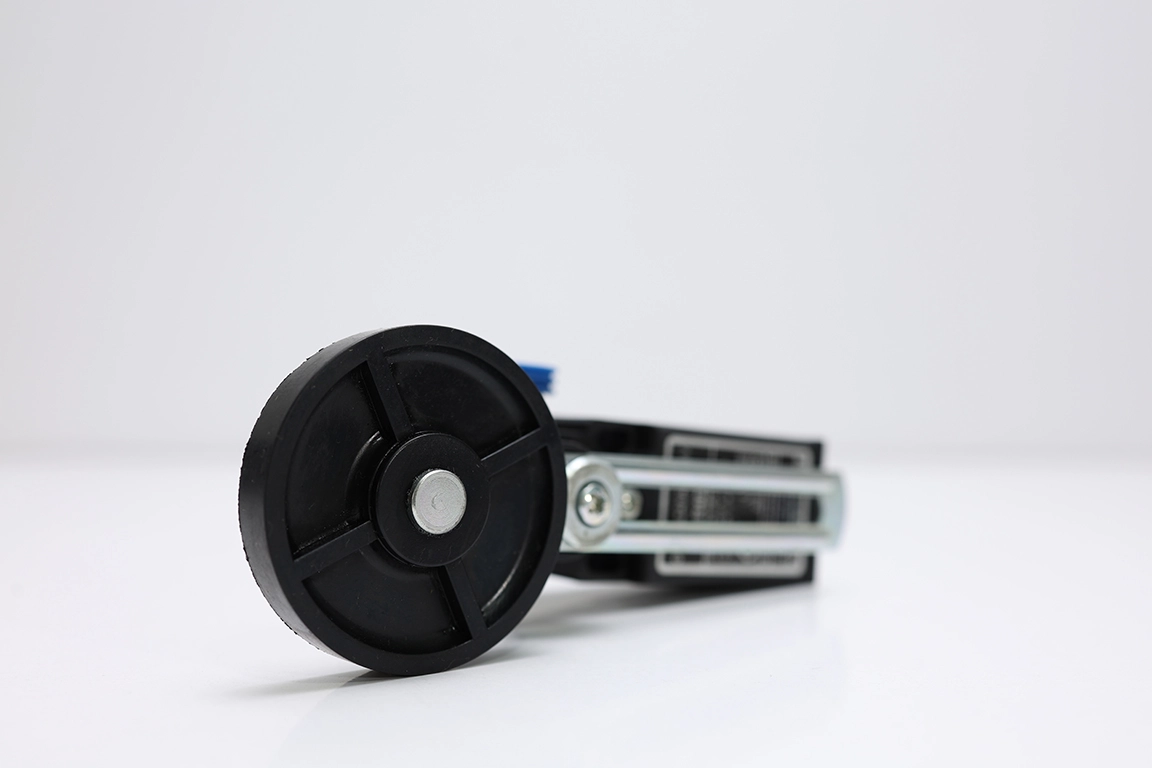

✅ Ø50mm Kauçuk Makara – Büyük temas yüzeyi, titreşim sönümleme ve yumuşak geçiş özelliği
✅ Değişken Kol Uzunluğu (R 31–65mm) – Farklı montaj mesafelerine uyarlanabilir esnek tasarım
✅ Ayarlanabilir Kafa – 90° Adım – Kablo çıkış yönü 90° adımlarla konumlandırılabilir
✅ Ayarlanabilir Kol – 18° Adım – Kolun açı pozisyonu 18° adımlarla hassas biçimde ayarlanabilir
✅ Yatay Hareket (Horizontal Action) – Yatay doğrultuda hareket eden mekanizmalar için optimize edilmiş yapı
✅ Manuel Reset Fonksiyonu – Tetikleme sonrası otomatik dönmez; kasıtlı sıfırlama gerektirir
✅ IP67 Koruma Sınıfı – Toza karşı tam, geçici suya karşı güçlü koruma
✅ Cam Elyaf Takviyeli PBT Gövde – Yüksek mekanik dayanım, UL onaylı malzeme
✅ Sınıf II Çift Yalıtım – Elektrik çarpmasına karşı üst düzey güvenlik
✅ Pozitif Açma Operasyonu (NC kontak) – Güvenlik uygulamaları için zorunlu açma garantisi
✅ Çoklu Sertifikasyon – CE, UL, CCC, EAC, UKCA uluslararası sertifikaları

Kauçuk Makaranın Avantajları

FT1R40Z11'in Ø50mm kauçuk makarası, PA plastik makaralı modellere kıyasla farklı uygulama ihtiyaçlarına yanıt verir.

✔️ Titreşim Sönümleme – Kauçuk yapı, darbe ve titreşimi absorbe ederek hem anahtarı hem de temas yüzeyini korur
✔️ Yumuşak Temas – Hassas veya ince yüzeyli parçalarla temas ederken çizilme veya hasar riskini minimize eder
✔️ Büyük Temas Yüzeyi – Ø50mm çap sayesinde geometrik toleransı yüksek uygulamalarda güvenilir tetikleme
✔️ Geniş Açısal Hareket – Toplam 80° hareket açısı geniş hareket aralığı olan sistemlerde tam kapsam sağlar

Kontak ve Anahtarlama Bilgileri

✔ Kontak Yapısı: 1NO + 1NC (snap action Zb)
✔ Kategori: B600 – Q600 (UL 508 / CSA C22-2)
✔ AC15 Nominal Değer: 400V – 4A
✔ DC13 Nominal Değer: 24V – 6A
✔ Çalışma Açısı (PT1): 35°
✔ Serbest Bırakma Pozisyonu (RP): 9°
✔ Çalışma Kuvveti (OF): 5.9N
✔ Pozitif Açma Açısı (POT): 60°
✔ Pozitif Açma Kuvveti (POF): 5.5N
✔ Kilit Açısı (LT): 55°
✔ Toplam Hareket (TT): 80°

Teknik Özellikler

1. Termal Akım (Ith): 10A
2. Nominal Yalıtım Gerilimi (Ui): 500V
3. Darbe Dayanım Gerilimi (Uimp): 6kV
4. Minimum Akım: 5mA – 5V DC
5. Yalıtım Direnci: min. 100MΩ (DC 500V)
6. Kontak Direnci: maks. 25mΩ (başlangıç)
7. Maksimum Anahtarlama Hızı: 250mm/s
8. Maksimum Anahtarlama Frekansı: 6000 işlem/saat
9. Mekanik Ömür: min. 1×10⁶ çevrim
10. Elektriksel Ömür: min. 150.000 çevrim
11. Çalışma Sıcaklığı: -25°C ile +80°C
12. Kirlilik Derecesi: 3
13. Gövde Malzemesi: Cam elyaf takviyeli PBT (UL onaylı)
14. Makara Malzemesi: Kauçuk, Ø50mm
15. Montaj: 2× M4 vida
16. Kablo Çıkışı: M16 (standart)
17. Kol Uzunluğu: R 31mm – 65mm (ayarlanabilir)
18. Gövde Boyutları: 30.8 × 36.6 × 53.9mm
19. Standartlar: EN 50047, IEC/EN 60947-5-1, UL 508

Hangi Uygulamalar İçin Uygundur?

✔ Titreşimli ortamlar – Kauçuk makara darbe ve titreşimi absorbe ederek kararlı anahtarlama sağlar
✔ Hassas yüzeylerle temas – Boyalı, cilalı veya ince malzemeli parçalara zarar vermeden tetikleme
✔ Konveyör ve taşıma sistemleri – Geniş ve düzensiz yüzeyli parçaların güvenilir biçimde algılanması
✔ Kapı ve bariyer sistemleri – Büyük çaplı makara sayesinde geniş temas toleransı ile esnek tetikleme
✔ Ağır sanayi uygulamaları – Sert çalışma koşullarında uzun ömürlü ve dayanıklı performans
✔ Gıda ve ilaç endüstrisi – IP67 koruma sayesinde yıkama ve nemli ortamlarda kullanım
