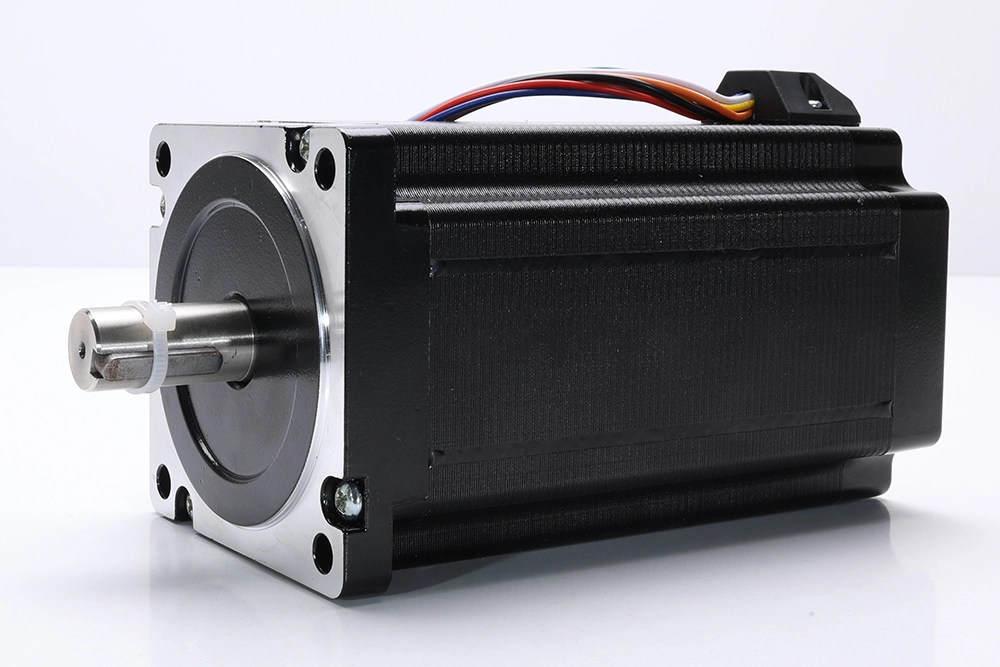

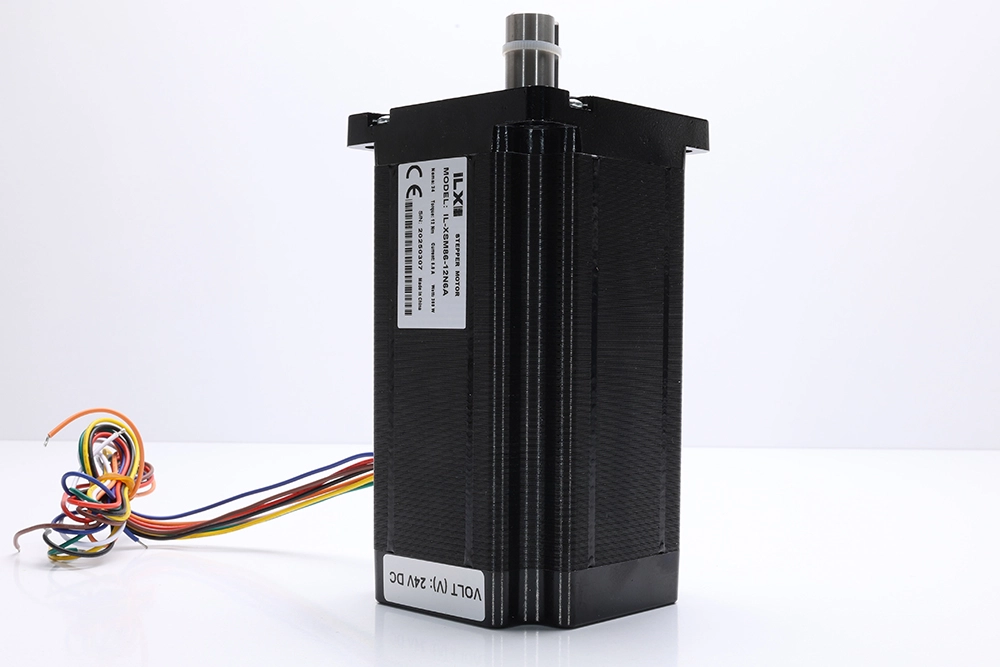

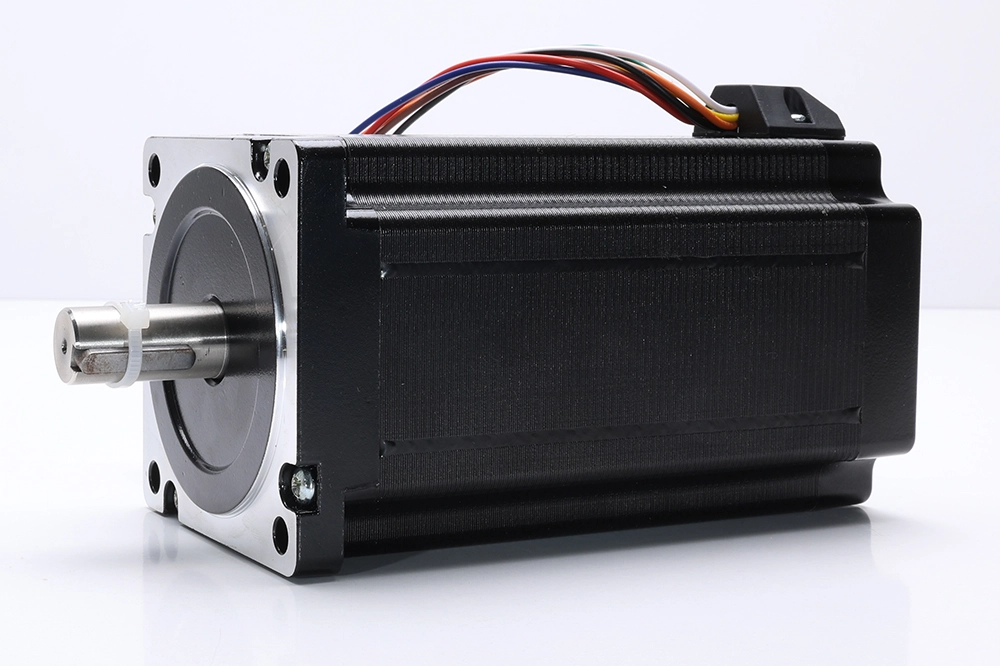

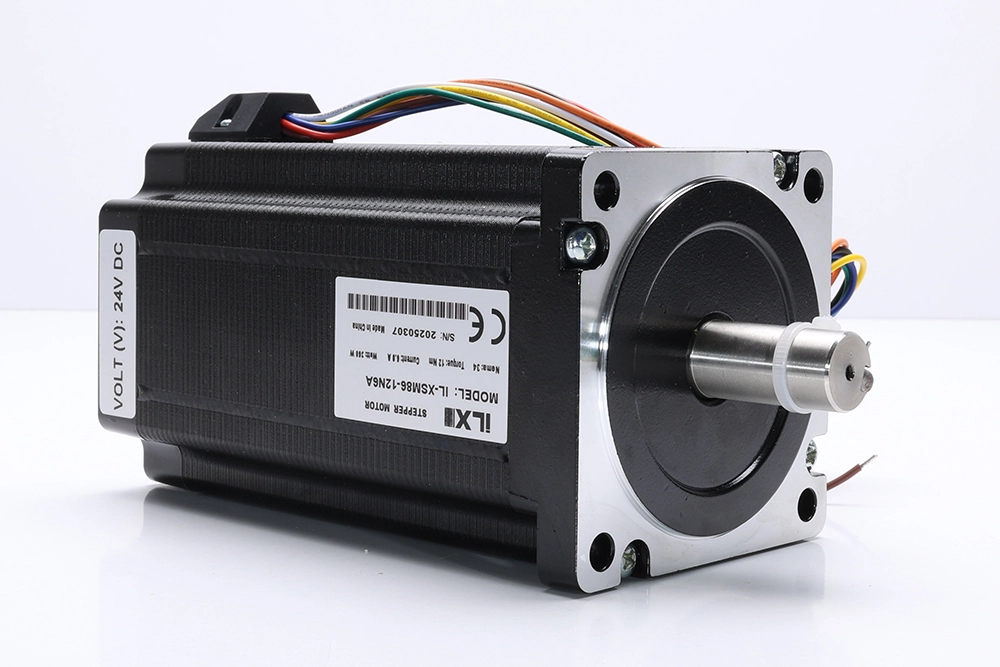

İLX İL-XSM86-12N6A Step Motor

İLX İL-XSM86-12N6A Step Motor, yüksek tork ihtiyacı bulunan endüstriyel otomasyon, makine kontrol, konumlandırma ve hareket kontrol uygulamaları için tercih edilebilecek güçlü bir step motor modelidir. 12.0 Nm tork ve 6.0A akım değeriyle ağır yüklerin kontrollü şekilde hareket ettirilmesi gereken sistemlerde kullanılabilir.

8 kablolu bağlantı yapısı sayesinde farklı sürücü ve bağlantı ihtiyaçlarına uyum sağlayabilir. Sessiz ve pürüzsüz hareket karakteri, özellikle hassas pozisyonlama ve tekrarlı hareket gerektiren uygulamalarda avantaj sağlar.

Yüksek Tork Gerektiren Uygulamalar İçin Güçlü Step Motor

Step motorlar, belirli adım açılarıyla kontrollü hareket sağlayan motorlardır. İL-XSM86-12N6A modeli, yüksek tork kapasitesi sayesinde daha büyük mekanik yüklerin sürülmesi gereken otomasyon sistemlerinde kullanılabilir.

CNC eksenleri, döner tabla sistemleri, lineer hareket mekanizmaları, paketleme makineleri, taşıma sistemleri ve eğitim setleri gibi uygulamalarda, doğru sürücü seçimiyle birlikte kararlı ve kontrollü hareket elde edilmesine yardımcı olur.

Genel Özellikler

• ✅ Yüksek torklu step motor yapısına sahiptir
• ✅ Sessiz ve pürüzsüz hareket karakteri sunar
• ✅ 8 kablolu bağlantı yapısı ile esnek kullanım sağlar
• ✅ B yalıtım sınıfına sahiptir
• ✅ Endüstriyel otomasyon ve makine uygulamaları için uygundur
• ✅ Konumlandırma, eksen hareketi ve tork gerektiren sistemlerde kullanılabilir

Teknik Özellikler

• ✅ Marka: İLX
• ✅ Ürün kodu: İL-XSM86-12N6A
• ✅ Ürün tipi: Step motor
• ✅ Tork: 12.0 Nm
• ✅ Akım: 6.0A
• ✅ Motor uzunluğu: 156 mm
• ✅ Mil çapı: 15.875 mm
• ✅ Kablo sayısı: 8
• ✅ Yalıtım sınıfı: B sınıfı

Teknik Çizim ve Ölçü Bilgileri

Üretici teknik çiziminde motorun ön flanş ölçüsü 86 x 86 mm olarak gösterilmektedir. Bağlantı delikleri arası ölçü 69,6 mm, montaj deliği çapı ise Ø 6,80 mm olarak belirtilmiştir.

Mil tarafında 15,88 mm mil çapı ve teknik çizimde gösterilen mekanik ölçüler, motorun uygun kaplin, bağlantı aparatı, flanş veya mekanik düzeneğe yerleştirilmesi sırasında dikkate alınmalıdır.

Bağlantı Yapısı

İL-XSM86-12N6A step motor, 8 kablolu bağlantı yapısına sahiptir. Bu yapı, seri veya paralel bağlantı seçeneklerine göre sürücü ile farklı bağlantı düzenlerinin oluşturulmasına imkân tanır.

• ✔️ Seri bağlantıda A+ fazı kırmızı kablo ile belirtilmiştir
• ✔️ Seri bağlantıda A- fazı siyah kablo ile belirtilmiştir
• ✔️ Seri bağlantıda B+ fazı beyaz kablo ile belirtilmiştir
• ✔️ Seri bağlantıda B- fazı yeşil kablo ile belirtilmiştir
• ✔️ Paralel bağlantıda A+ için kırmızı-mavi kablo grubu kullanılır
• ✔️ Paralel bağlantıda A- için sarı-siyah kablo grubu kullanılır
• ✔️ Paralel bağlantıda B+ için kahverengi-beyaz kablo grubu kullanılır
• ✔️ Paralel bağlantıda B- için turuncu-yeşil kablo grubu kullanılır

Seri ve Paralel Bağlantı Seçeneği

8 kablolu step motorlarda bağlantı şekli, kullanılacak sürücüye ve uygulamanın hız-tork ihtiyacına göre belirlenir. Seri bağlantı ve paralel bağlantı seçenekleri, motorun farklı çalışma karakterlerinde kullanılmasına yardımcı olur.

Seri veya paralel bağlantı yapılmadan önce step motor sürücünün akım kapasitesi, besleme gerilimi, motor faz bağlantısı ve üretici bağlantı şeması dikkatle kontrol edilmelidir. Yanlış bağlantı, motorun veya sürücünün zarar görmesine neden olabilir.

Kullanım Alanları

12 Nm step motor, yüksek tork ve kontrollü hareket gerektiren birçok endüstriyel uygulamada kullanılabilir. Özellikle servo sistem gerektirmeyen ancak güçlü ve kararlı adım kontrolü istenen sistemlerde ekonomik ve etkili bir çözüm sunar.

• ✔ CNC makineleri ve eksen kontrol sistemleri
• ✔ Döner tabla ve indeksleme uygulamaları
• ✔ Lineer kızak ve vidalı mil hareket sistemleri
• ✔ Paketleme, kesme ve taşıma makineleri
• ✔ Endüstriyel otomasyon uygulamaları
• ✔ Konveyör ve besleme mekanizmaları
• ✔ Robotik ve mekatronik sistemler
• ✔ Step motor eğitim setleri ve deney sistemleri

Neden İL-XSM86-12N6A Step Motor Tercih Edilmeli?

İL-XSM86-12N6A, yüksek tork ihtiyacı olan uygulamalarda güçlü bir step motor çözümü sunar. 12.0 Nm tork değeri, ağır mekanik yüklerin hareket ettirilmesi gereken sistemlerde avantaj sağlar.

8 kablolu yapısı bağlantı esnekliği sunarken, sessiz ve pürüzsüz hareket özelliği makine performansına katkı sağlar. Doğru step motor sürücü ile kullanıldığında, konumlandırma ve tekrarlı hareket uygulamalarında verimli sonuç alınabilir.

Ürünün Sağladığı Avantajlar

• ✅ 12.0 Nm yüksek tork kapasitesi sunar
• ✅ 8 kablolu bağlantı yapısı ile seri ve paralel bağlantı imkânı sağlar
• ✅ Sessiz ve pürüzsüz hareket gerektiren uygulamalarda kullanılabilir
• ✅ 86 mm flanş yapısı ile güçlü step motor sınıfında yer alır
• ✅ Endüstriyel makine ve otomasyon sistemlerine uygundur
• ✅ Eğitim setleri ve laboratuvar uygulamalarında kullanılabilir
• ✅ Yüksek tork gerektiren hareket sistemlerinde güçlü çözüm sunar

Step Motor Sürücü Seçerken Dikkat Edilmesi Gerekenler

Step motor performansı, motor kadar kullanılan sürücüye de bağlıdır. İL-XSM86-12N6A modeli için sürücü seçerken motor akımı, bağlantı şekli, besleme gerilimi ve uygulamanın hız-tork ihtiyacı birlikte değerlendirilmelidir.

• 1️⃣ Step motor sürücünün akım kapasitesi motor akımıyla uyumlu olmalıdır
• 2️⃣ Seri veya paralel bağlantı tercihi uygulamaya göre belirlenmelidir
• 3️⃣ Motor mil çapı ve flanş ölçüleri mekanik montajla uyumlu olmalıdır
• 4️⃣ Kullanılacak kaplin ve bağlantı elemanları mil çapına göre seçilmelidir
• 5️⃣ Kablo renkleri üretici bağlantı şemasına göre bağlanmalıdır
• 6️⃣ Elektrik bağlantıları yetkili ve uzman kişiler tarafından yapılmalıdır

Sonuç

İLX İL-XSM86-12N6A Step Motor, 12.0 Nm tork, 6.0A akım, 156 mm uzunluk, 15.875 mm mil çapı ve 8 kablolu bağlantı yapısıyla yüksek torklu step motor ihtiyacı olan uygulamalar için güçlü bir seçenektir.

Endüstriyel otomasyon sistemleri, CNC uygulamaları, döner tabla mekanizmaları, lineer hareket sistemleri, makine kontrol uygulamaları ve eğitim setlerinde kullanılabilecek bu motor, doğru sürücü ve doğru bağlantı yapısıyla verimli bir hareket kontrol çözümü sunar.
