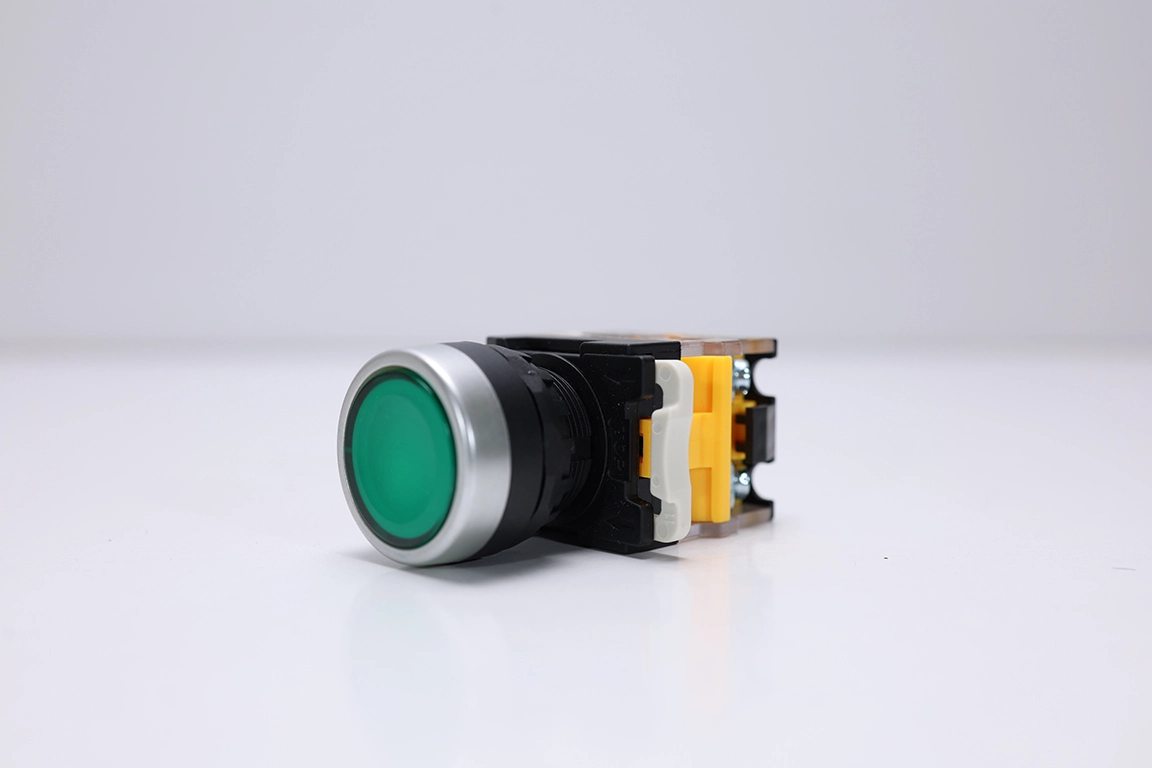

JOG Yeşil Start/Stop Butonu | 1NC+1NO | Mekanik Kilitlemeli | Şeffaf Kontak Bloğu

JOG yeşil buton, kumanda devrelerinde aynı anda bir alıcıyı durdurup diğerini çalıştırmak için kullanılan özel tip bir butondur. İç yapısı şeffaf kontak bloğu sayesinde görülebildiği için, kontakların hangi sırayla açılıp kapandığı doğrudan gözlemlenebilir. Bu özelliğiyle hem endüstriyel panolarda hem de teknik eğitim setlerinde çok değerli bir örnektir.

JOG butonu ne işe yarar?

JOG mantığında NC ve NO kontaklar mekanik kilitlemeli olduğu için aynı anda hareket eder:

✔️ NC (11–12) önce açılır → mevcut alıcı/devre güvenli şekilde kesilir
✔️ NO (23–24) sonra kapanır → ikinci alıcı/devre devreye girer

Bu sayede kumanda devrelerinde istenen kontak gecikmesi elde edilir; ayrıca önce durdurma, sonra çalıştırma mantığıyla elektriksel kilitleme (interlock) davranışı desteklenmiş olur.

Öne çıkan özellikler

✔ 1NC + 1NO kontak kombinasyonu: JOG / transfer / kilitleme senaryoları için ideal

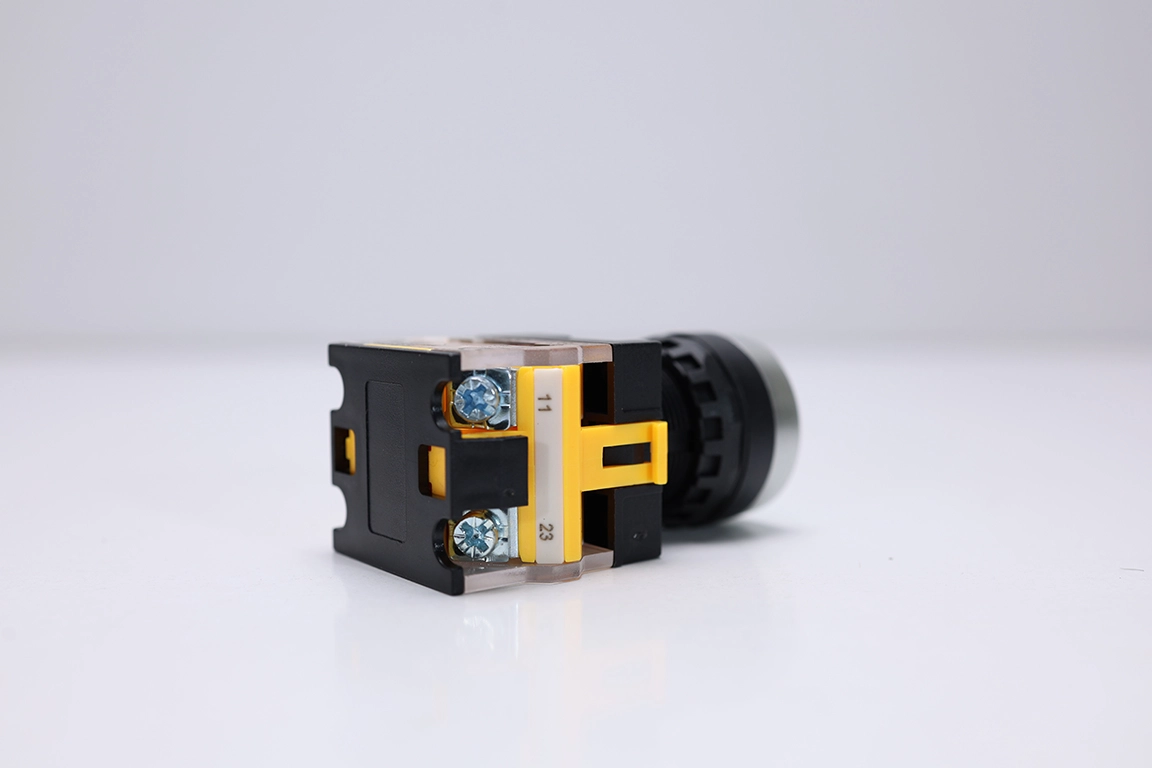

✔ Kontak numaraları net: 11–12 (NC), 23–24 (NO)

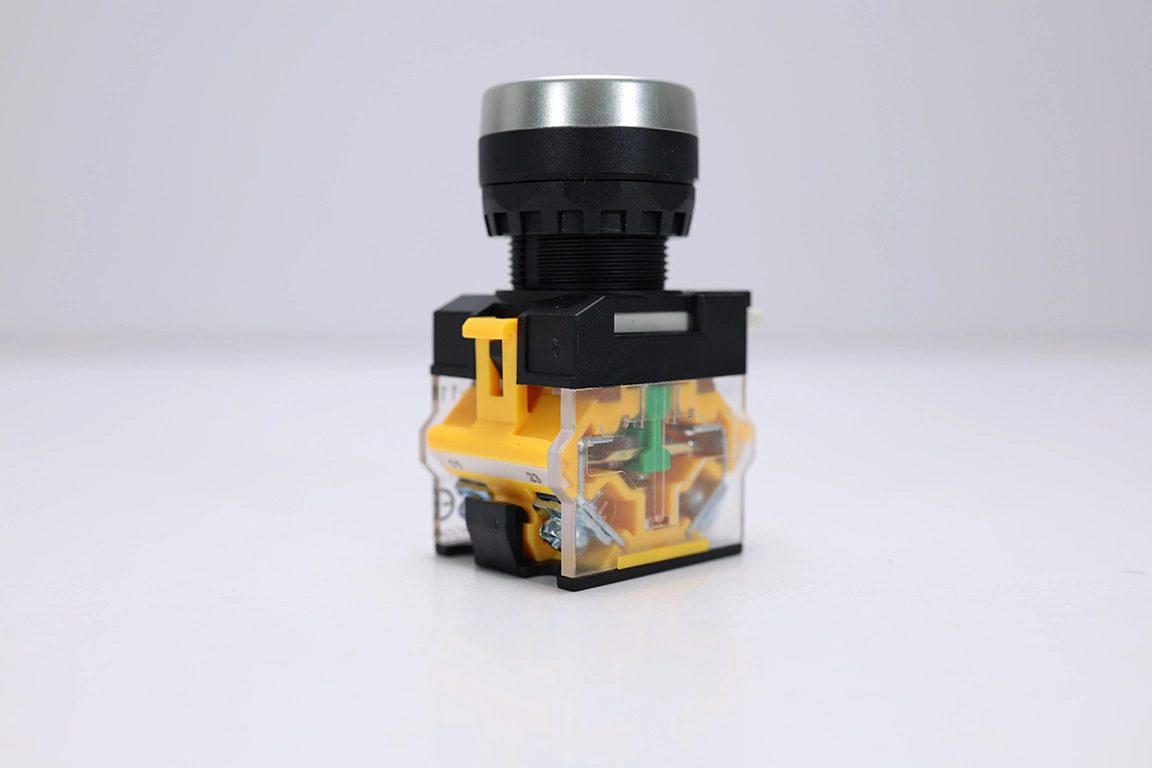

✔ Şeffaf kontak bloğu: Eğitimde “kontak çalışma” anlatımı ve devre testleri için mükemmel
✔ Hızlı açma-kapama (snap-action) hissi: Kararlı anahtarlama ve net buton hissiyatı

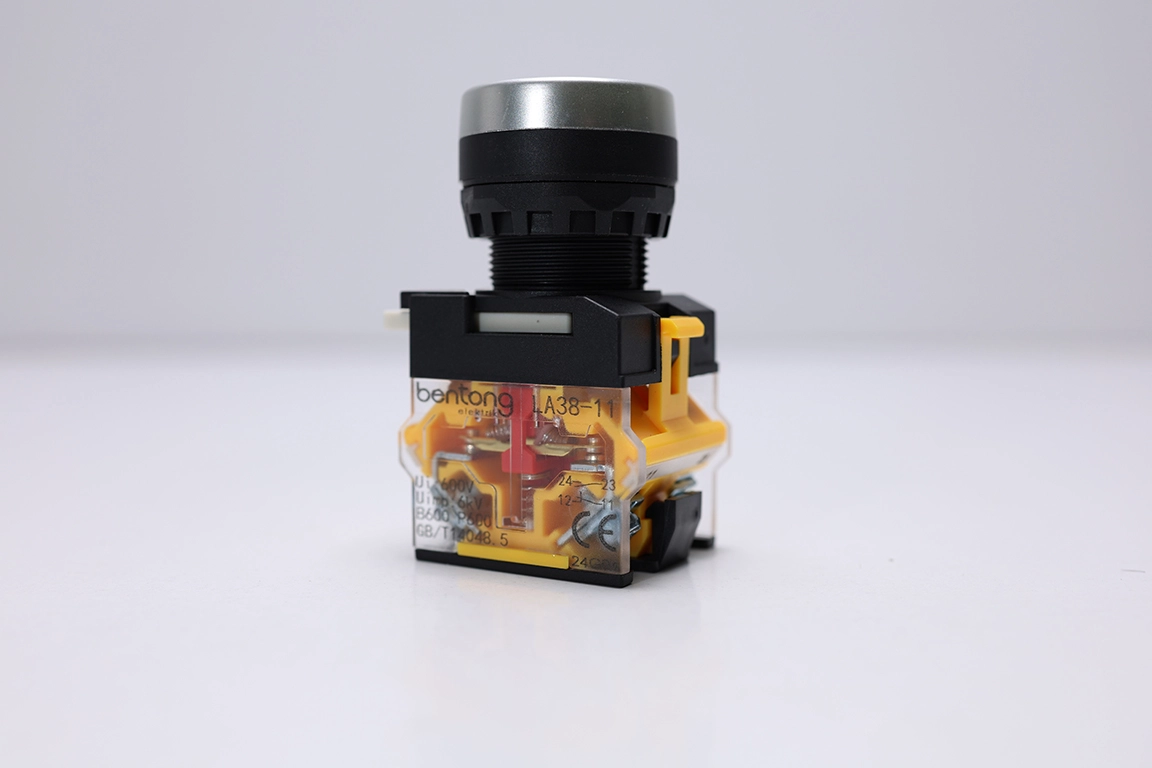

✔ Üzerindeki işaretlemeler: 600V, 4kV, A600/P600, GB/T 14048.5, CE

Kullanım alanları (örnek)

1️⃣ Konveyör/hat otomasyonu: Bir hattı durdurup diğerini devreye alma
2️⃣ Makine ayar (setup) ve bakım modu: Güvenli geçiş ve kontrollü çalıştırma
3️⃣ Motor/kontaktör kumandası: Kilitleme gerektiren yardımcı devreler
4️⃣ Eğitim panoları: NC-önce açılır / NO-sonra kapanır sıralamasının gözlemlenmesi
