Işıklı JOG Start/Stop Butonu | 1NC + 1NO | Kırmızı/Sarı/Yeşil

Işıklı JOG Start/Stop Butonu (Bentong LA38-11), kumanda devrelerinde bir alıcıyı durdurup diğer alıcıyı çalıştırmak için kullanılan JOG mantığına uygun, mekanik kilitlemeli 1NC+1NO kontak yapısına sahip bir kontrol butonudur. Üzerindeki LED sinyal lambası sayesinde çalışma/izin/servis modu gibi durumlar operatör tarafından kolayca izlenir.

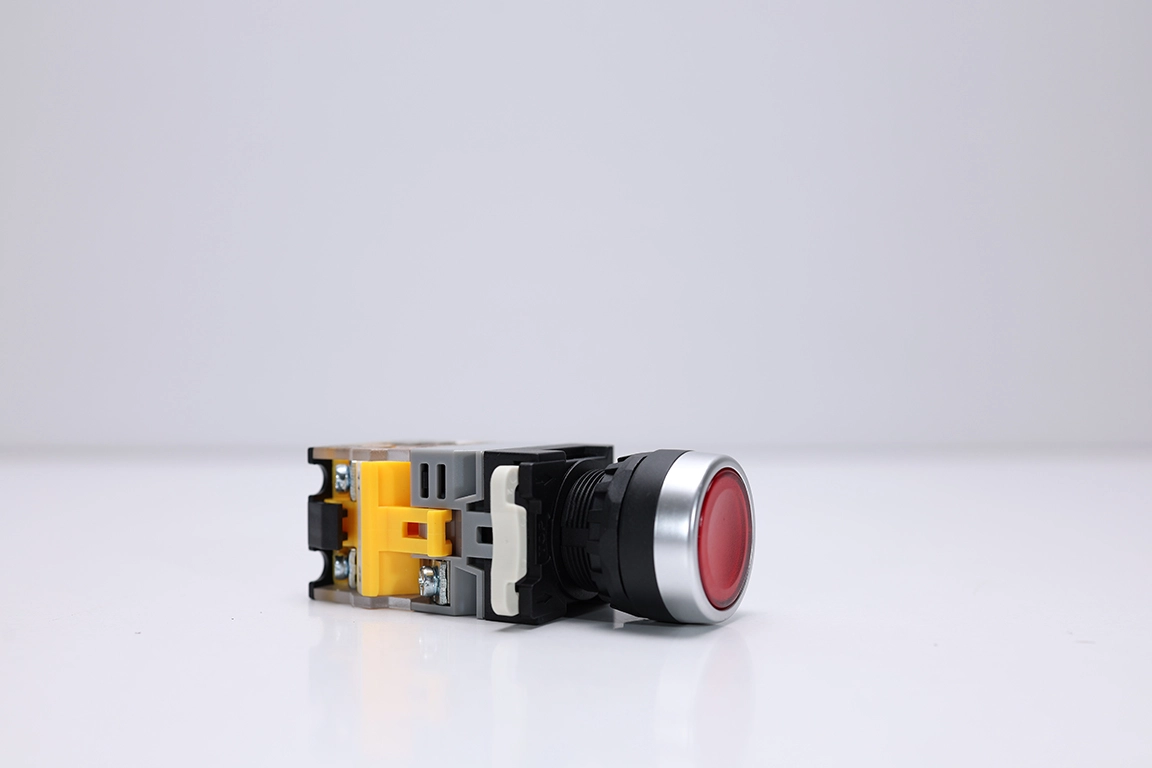

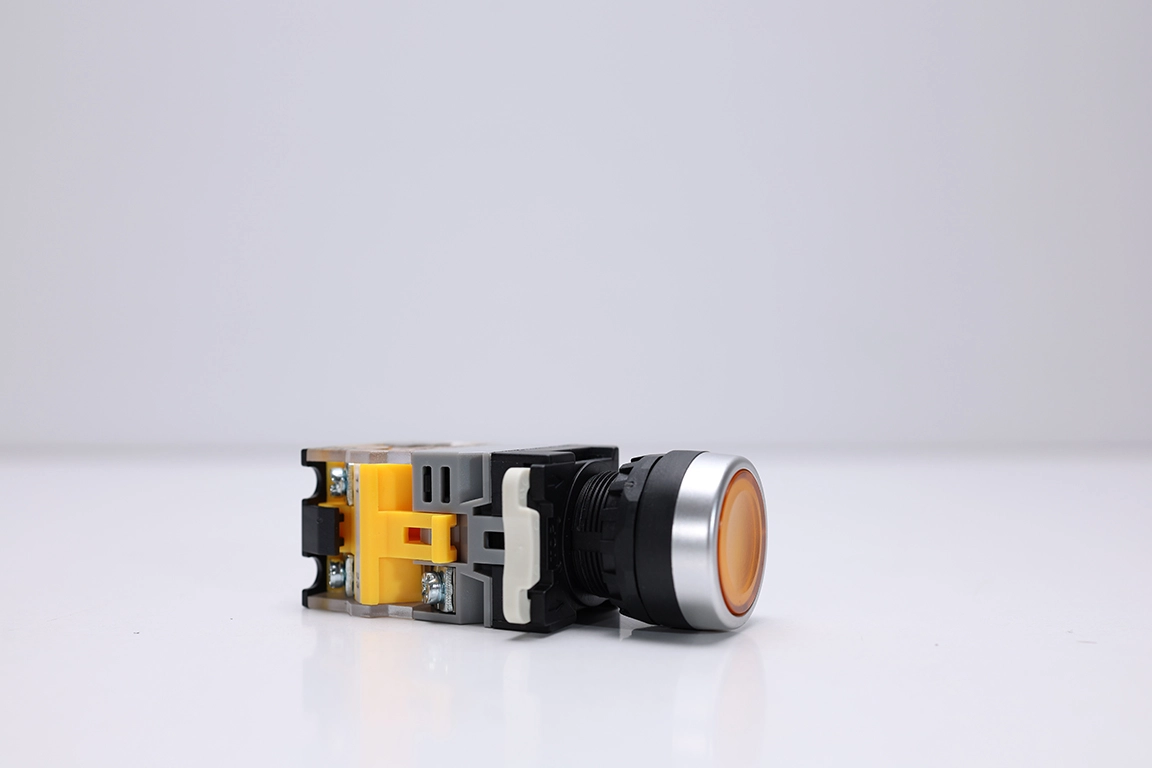

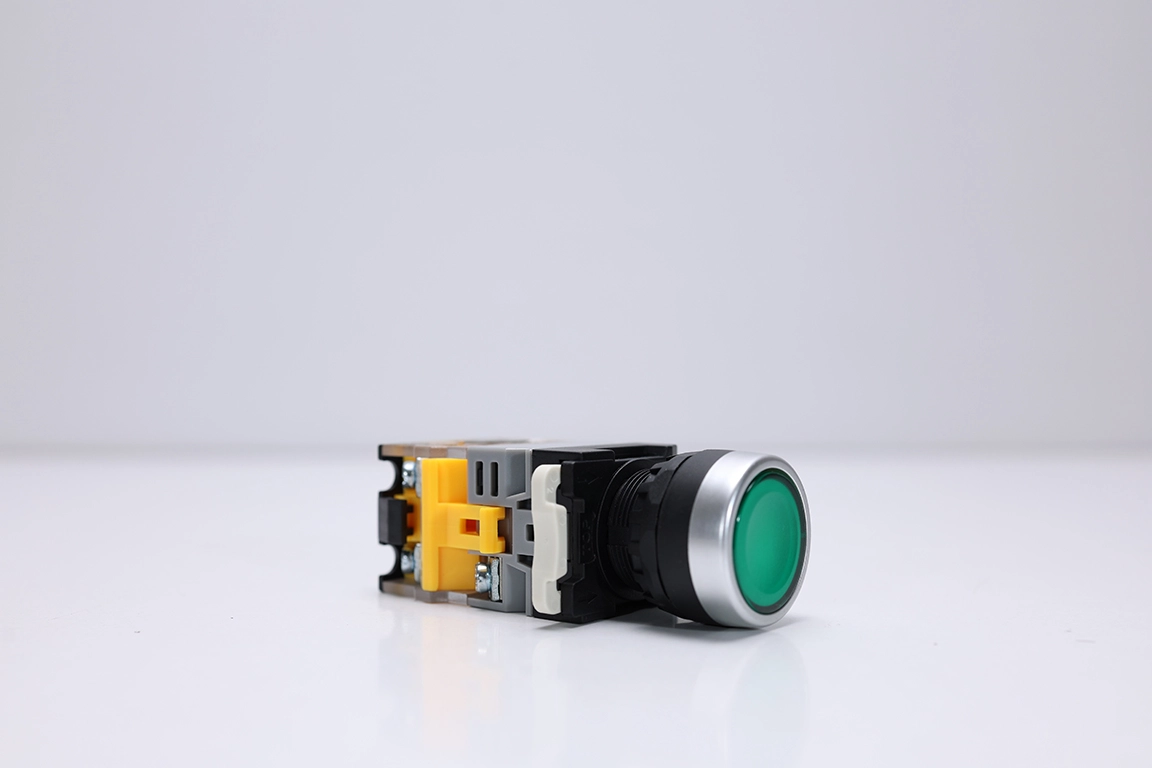

Bu ürün 3 farklı ışık rengi seçeneği ile satışa sunulacaktır: Kırmızı, Sarı ve Yeşil. Böylece pano tasarımınızda fonksiyonları renkle ayırabilir, operatörün doğru butonu hızlıca bulmasını sağlayabilirsiniz.

JOG kontak yapısı ve çalışma sırası

JOG butonunda NC ve NO kontaklar mekanik kilitlemeli olduğundan birlikte hareket eder:

1️⃣ NC kontak (11–12) önce açılır → mevcut alıcı/devre güvenli şekilde kesilir
2️⃣ NO kontak (23–24) sonra kapanır → ikinci alıcı/devre devreye girer
Bu sıra, kumanda devrelerinde istenen kontak gecikmesini sağlar ve “önce durdur–sonra çalıştır” mantığıyla elektriksel kilitlemeye destek olur.

Işıklı LED indikatör (Sinyal lambası)

✔️ LED indikatör beslemesi: 220V AC
✔️ Bağlantı uçları: X1 – X2
✔️ Kullanım amacı: Çalışma/izin/servis modu gibi durumları görsel olarak belirtmek, operatör hatalarını azaltmak.

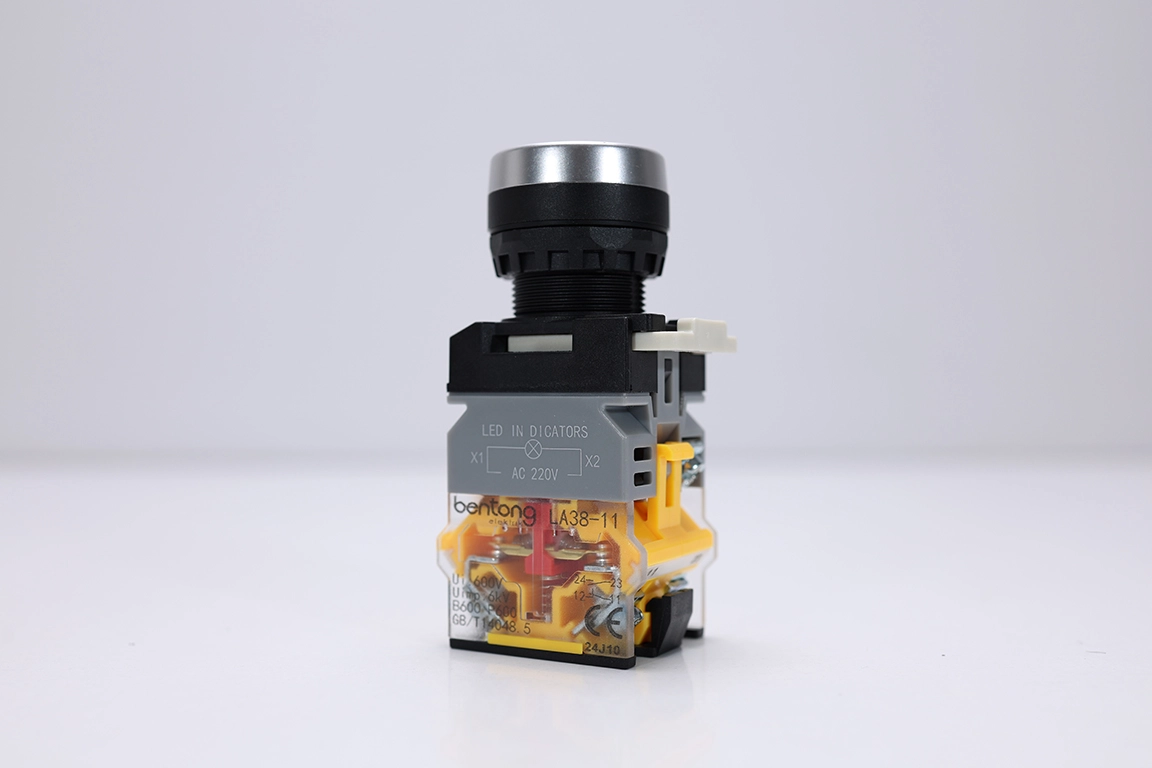

Şeffaf kontak bloğu – eğitim için büyük avantaj

Şeffaf kontak bloğu sayesinde kontakların hangi sırayla açılıp kapandığı doğrudan gözlemlenebilir. Bu özellik, özellikle teknik eğitim setlerinde kontak yapısı ve çalışma mantığının anlatımı için çok iyi bir örnektir.
