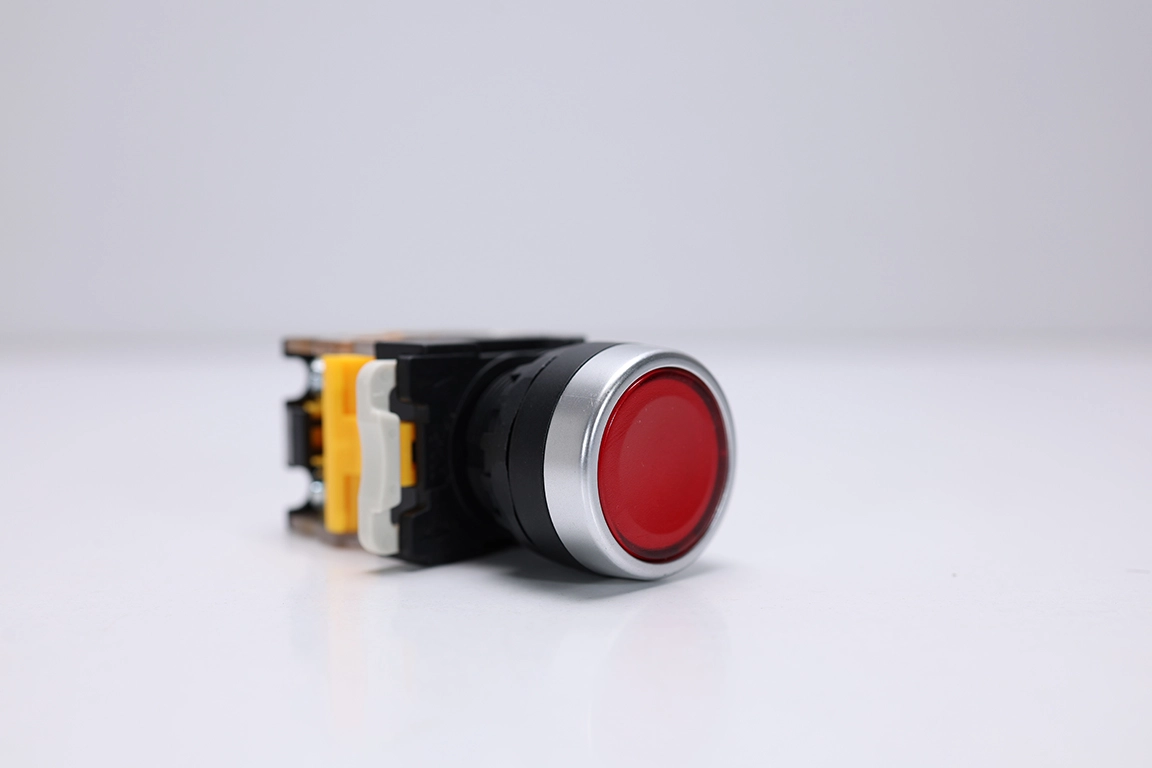

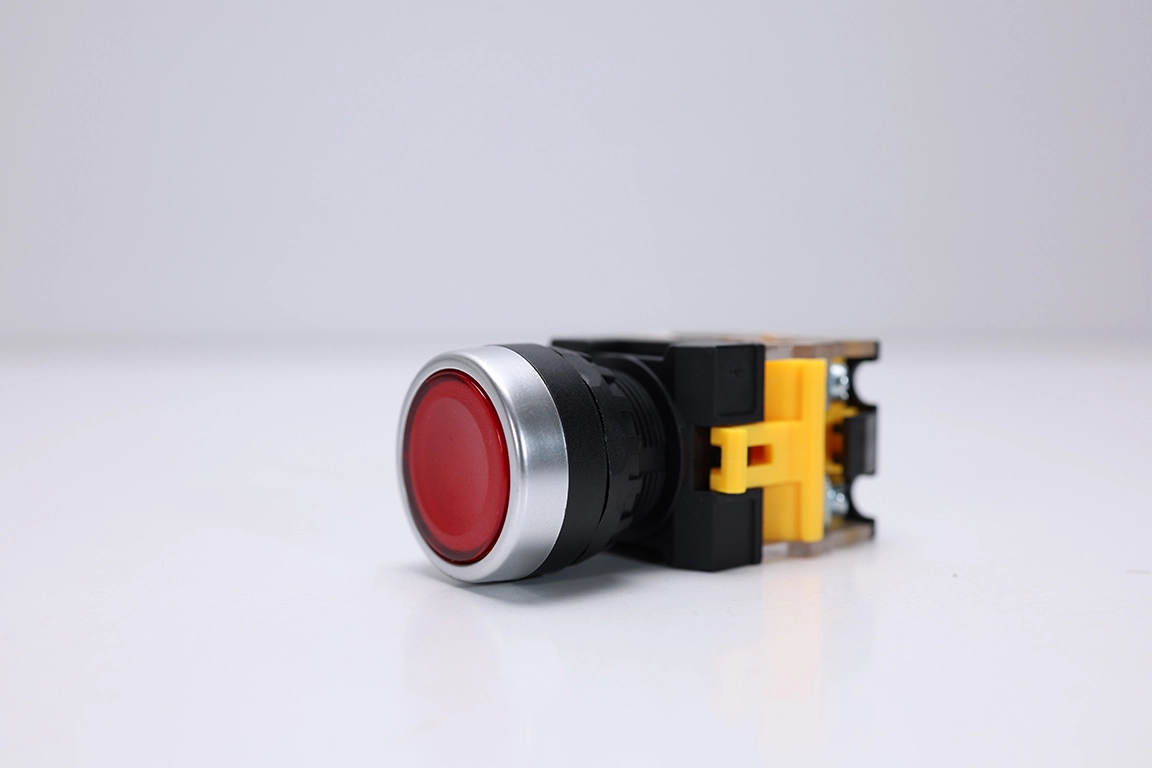

JOG Kırmızı Start/Stop Butonu | 1NC+1NO | Şeffaf Kontak Bloğu

Bentong LA38-11 JOG kırmızı start/stop butonu, kumanda devrelerinde bir alıcıyı güvenli şekilde durdurup diğerini çalıştırmak için kullanılan özel tip bir kontrol butonudur. 1NC + 1NO kontak yapısı ve mekanik kilitlemeli hareketi sayesinde iki kontak birlikte çalışır; JOG mantığı gereği NC kontak önce açılır, ardından NO kontak kapanır. Böylece devrede istenen kontak gecikmesi elde edilir ve “önce durdur–sonra çalıştır” sıralamasıyla elektriksel kilitleme (interlock) davranışı desteklenmiş olur.

Kırmızı rengin anlamı (neden tercih edilir?)

Endüstriyel kumanda elemanlarında kırmızı, genel olarak durdurma, acil durum/tehlike uyarısı, kritik müdahale gibi fonksiyonlarla ilişkilendirilir. Bu nedenle JOG uygulamasında kırmızı buton;

1️⃣ operatöre kritik bir geçiş/ müdahale komutu verildiğini,
2️⃣ devrede önce kesme (NC) adımının vurgulandığını,
3️⃣ yanlışlıkla basılmasını azaltmak için “gözle fark edilir” bir kontrol noktası olduğunu hızlıca anlatır.
Not: Acil stop (E-STOP) uygulamaları genellikle mantar tip, kilitlemeli kırmızı buton + sarı zeminle yapılır. Bu ürün “JOG” amaçlı kontrol butonudur; acil stop yerine kullanılmamalıdır.

Öne çıkan özellikler

✔️ Kontaklar: 11–12 (NC) + 23–24 (NO)
✔️ Çalışma sırası: NC önce açılır → NO sonra kapanır
✔️ Mekanik kilitlemeli senkron hareket: Güvenli geçiş ve kilitleme mantığı

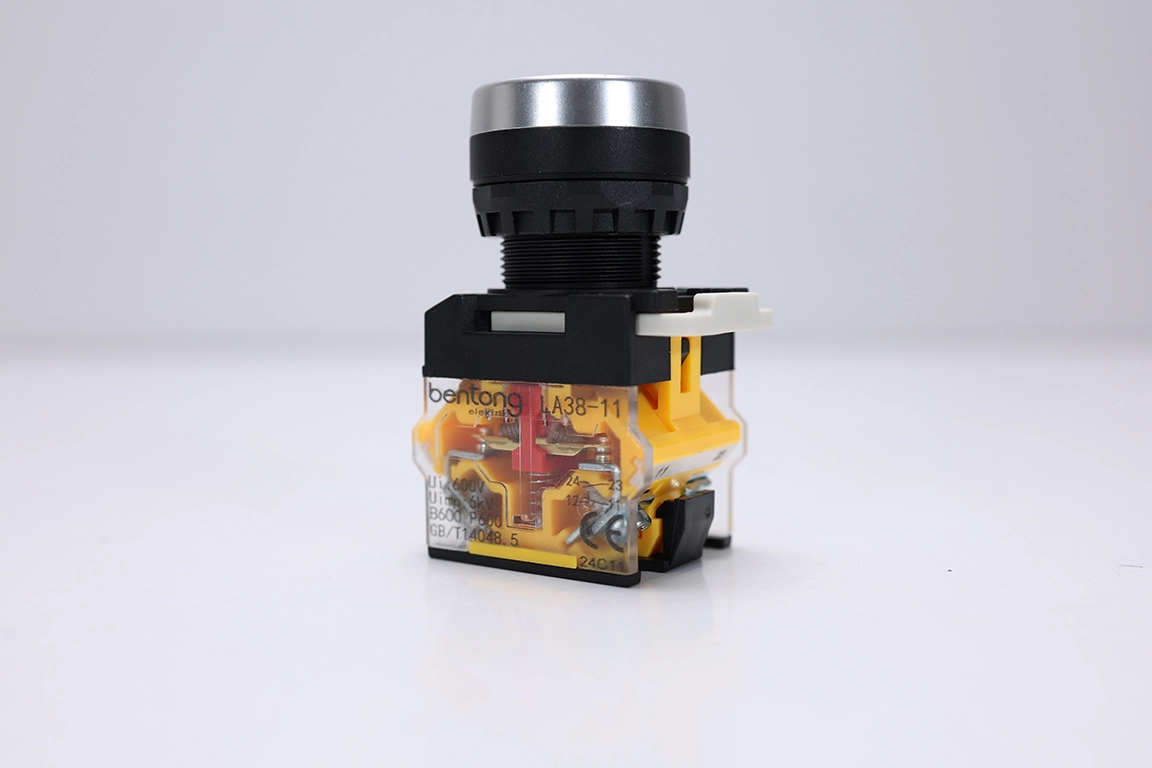

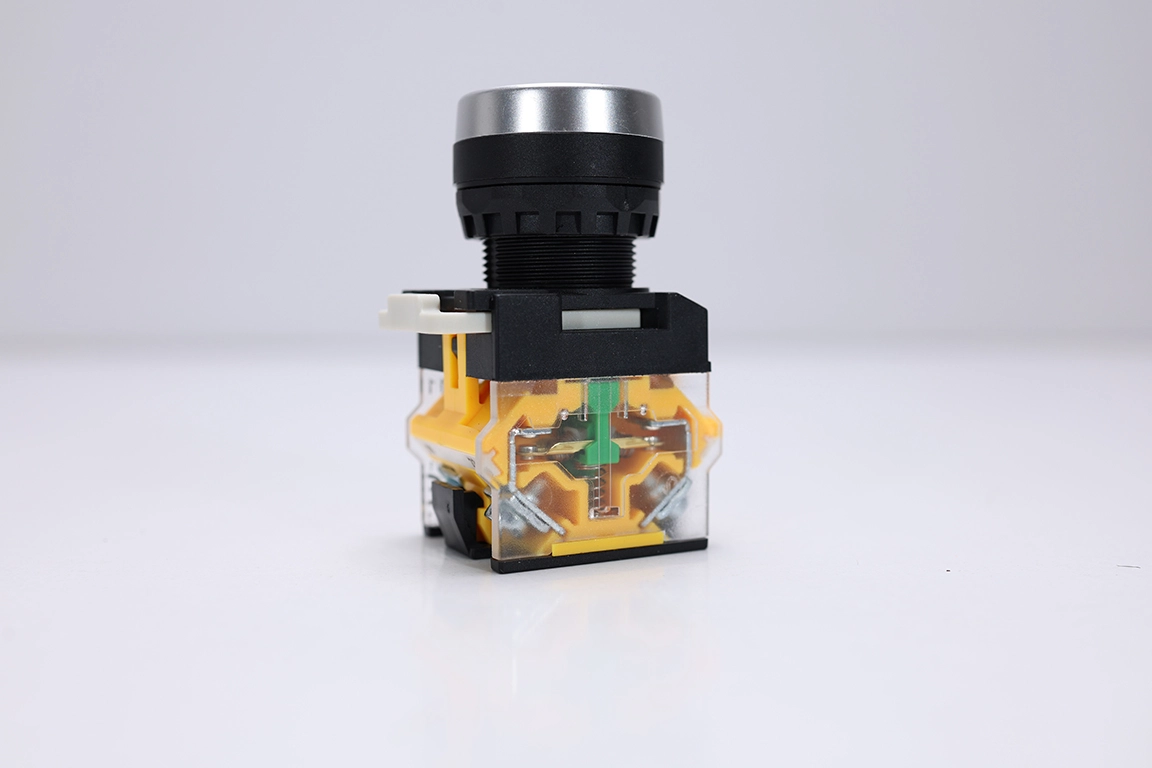

✔️ Şeffaf kontak bloğu: Kontak yapısı ve çalışma prensibi gözlemlenebilir
→ teknik eğitim setleri ve demo panoları için çok uygundur.
✔️ Üzerindeki standart/sınıf işaretlemeleri: 600V, 4kV, A600/P600, GB/T 14048.5, CE
