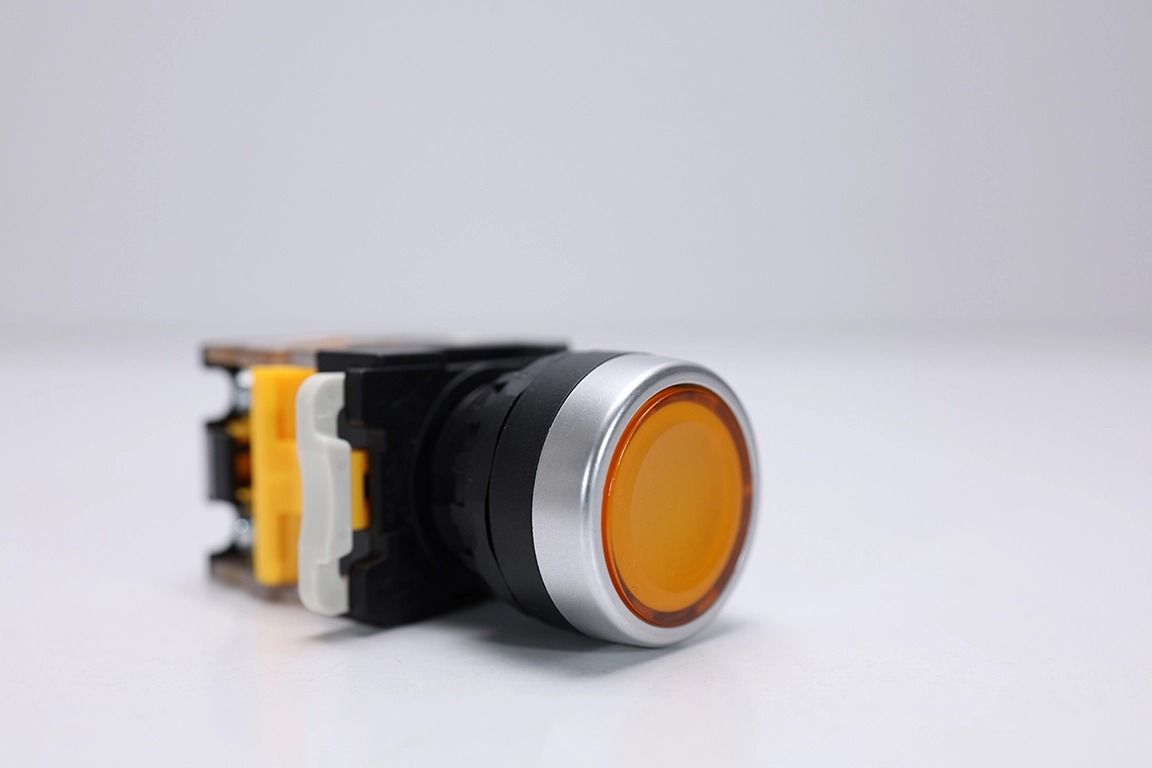

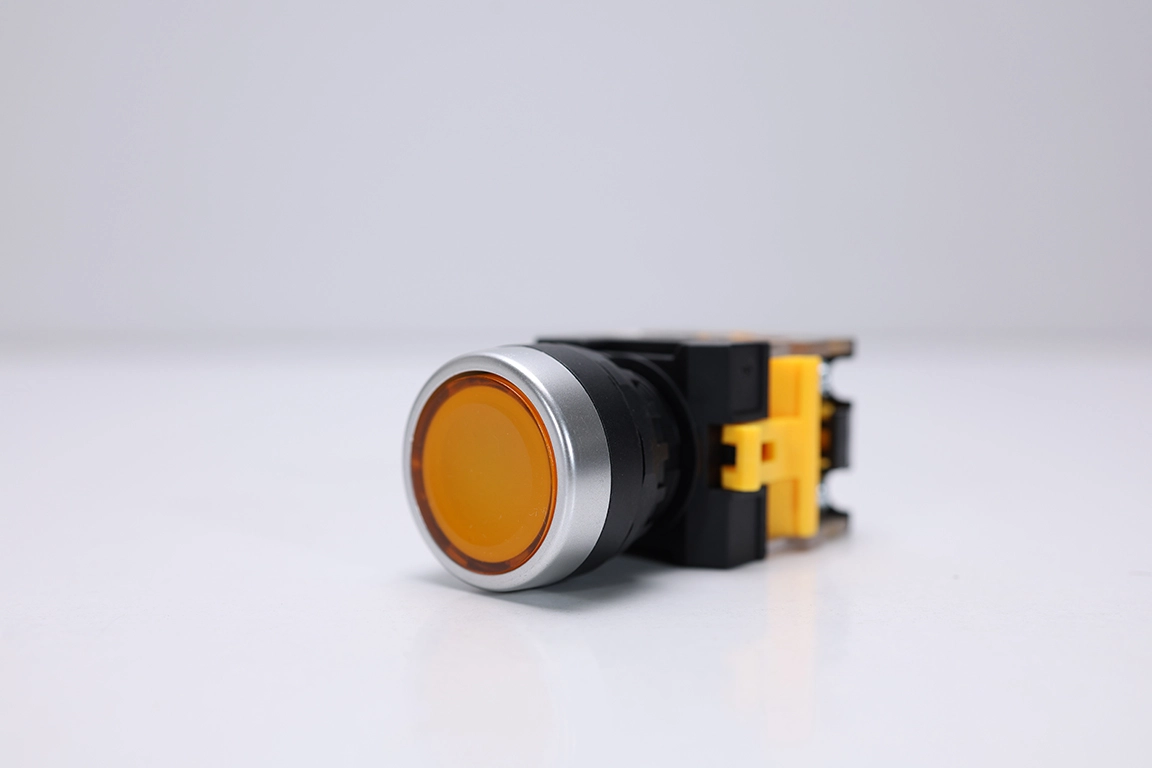

JOG Sarı Start/Stop Butonu | 1NC+1NO | Şeffaf Kontak Bloğu

Bentong JOG sarı start/stop butonu, kumanda devrelerinde bir alıcıyı durdurup diğerini çalıştırmak için tasarlanmış özel bir kontrol butonudur. 1 NC + 1 NO kontak yapısı ve mekanik kilitlemeli hareketi sayesinde NC ve NO kontaklar aynı anda çalışır; ancak JOG mantığı gereği NC kontak önce açılır, ardından NO kontak kapanır. Böylece istenen kontak gecikmesi elde edilir; önce durdurma sonra çalıştırma sıralamasıyla elektriksel kilitleme (interlock) davranışı da desteklenmiş olur.

Sarı rengin anlamı (neden tercih edilir?)

Endüstriyel panolarda sarı renk genellikle dikkat, uyarı, manuel/servis modu veya özel fonksiyon vurgusu için seçilir. Bu nedenle JOG gibi “kontrollü geçiş” sağlayan uygulamalarda sarı buton; operatöre, bu komutun standart start’tan farklı bir fonksiyon (ör. servis, ayar, istasyon seçimi, transfer) olduğunu hızlıca anlatır.

Öne çıkan özellikler

✔️ Kontak yapısı: 1NC (11–12) + 1NO (23–24)
✔️ JOG çalışma sırası: NC önce açılır → NO sonra kapanır
✔️ Mekanik kilitlemeli senkron hareket: Güvenli geçiş ve kilitleme mantığı

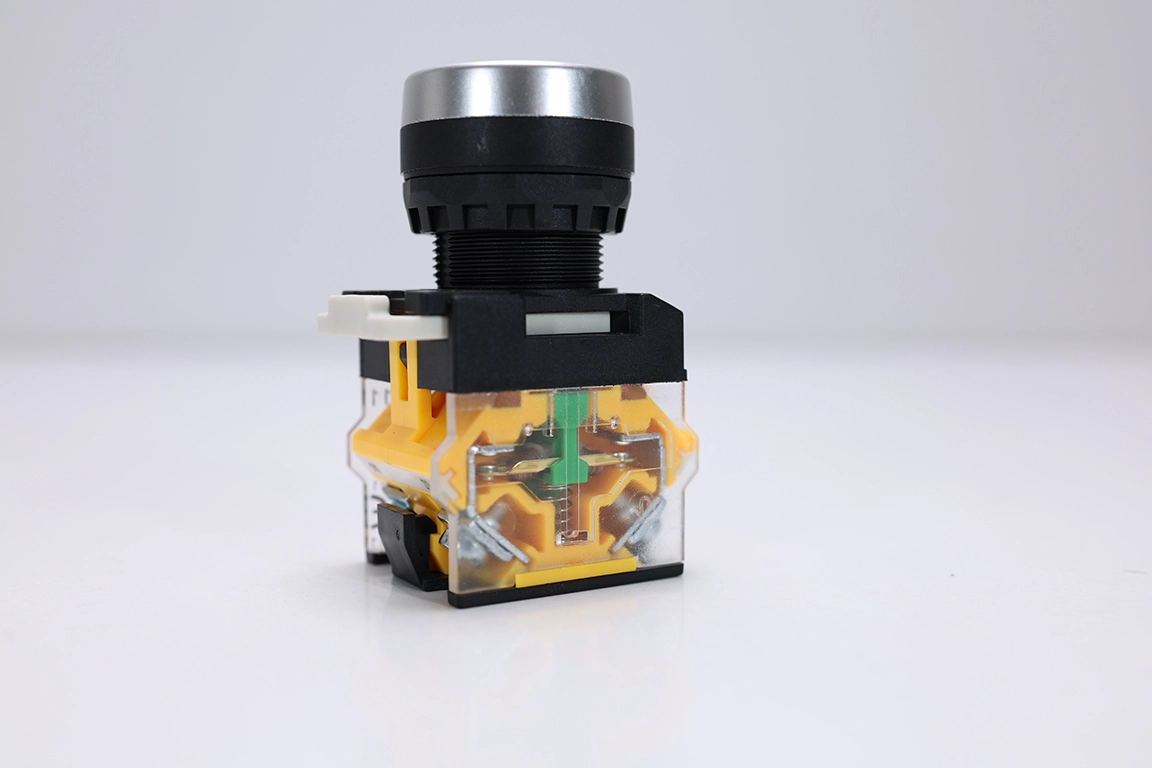

✔️ Şeffaf kontak bloğu: Kontakların çalışma prensibi gözlemlenebilir.
→ özellikle teknik eğitim setleri ve uygulamalı eğitim panoları için çok uygundur.

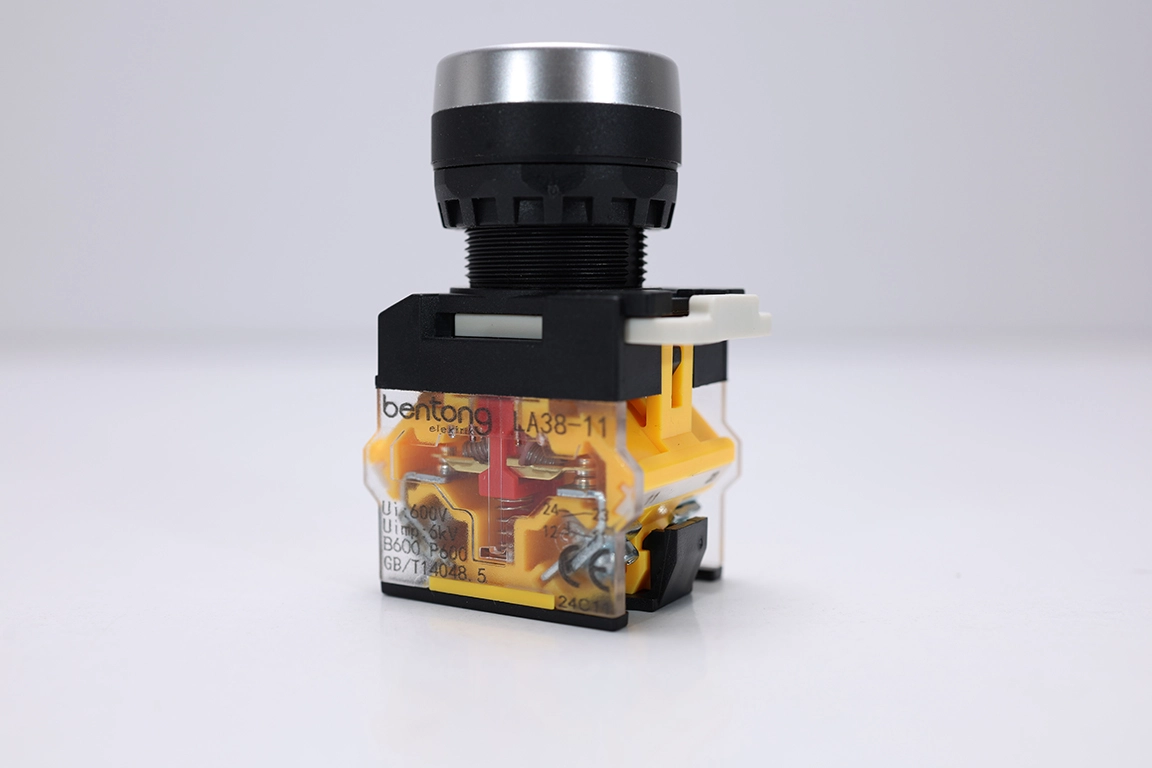

✔️ Üzerindeki standart/sınıf işaretlemeleri: 600V, 4kV, A600/P600, GB/T 14048.5, CE

Kullanım alanları (örnek)

✔ Manuel/servis modu transferi (bir devreyi kesip diğerini devreye alma)
✔ Konveyör ve istasyon otomasyonu (istasyon seçimi, yardımcı hat devreye alma)
✔ Kontaktörlü kumanda devreleri (elektriksel kilitleme gerektiren uygulamalar)
✔ Eğitim panoları (NC-NO sıralamasını gözle göstererek öğretme)
