KNX Eğitim Seti | Akıllı Bina Otomasyonu ve ETS6 Uygulamaları

KNX Eğitim Seti, akıllı bina otomasyonu sistemlerinin bağlantı, adresleme, programlama ve kontrol uygulamalarının gerçek KNX cihazları kullanılarak öğretilebilmesi için geliştirilmiş modüler bir eğitim sistemidir.

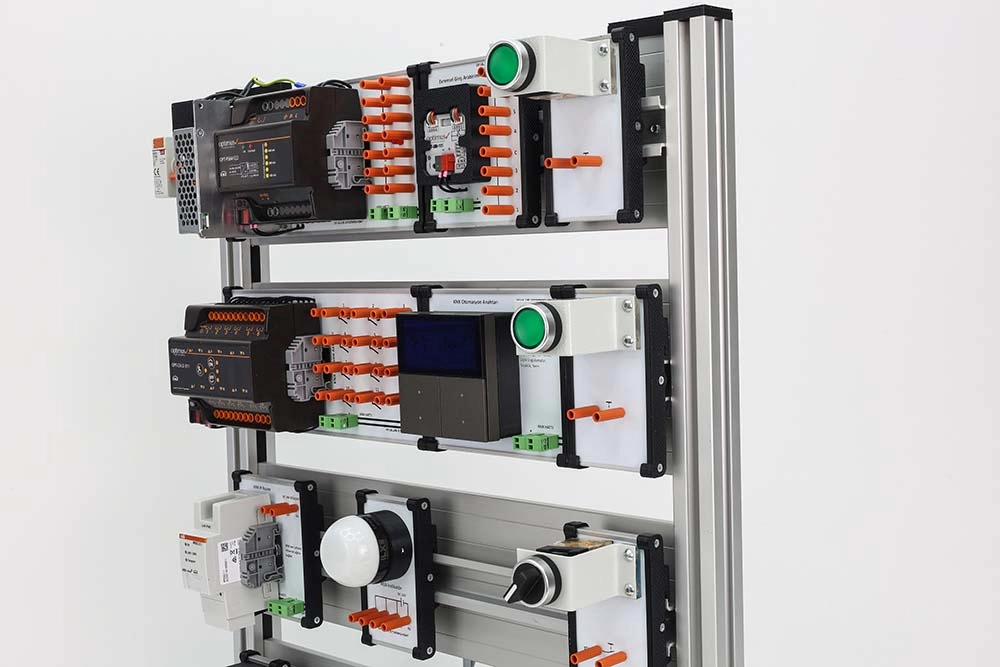

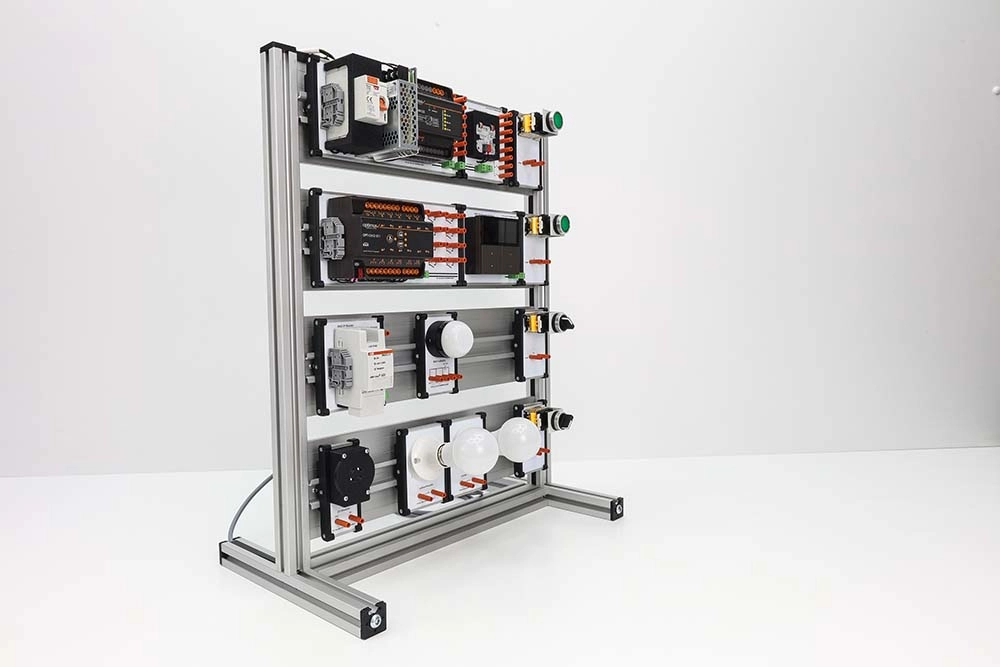

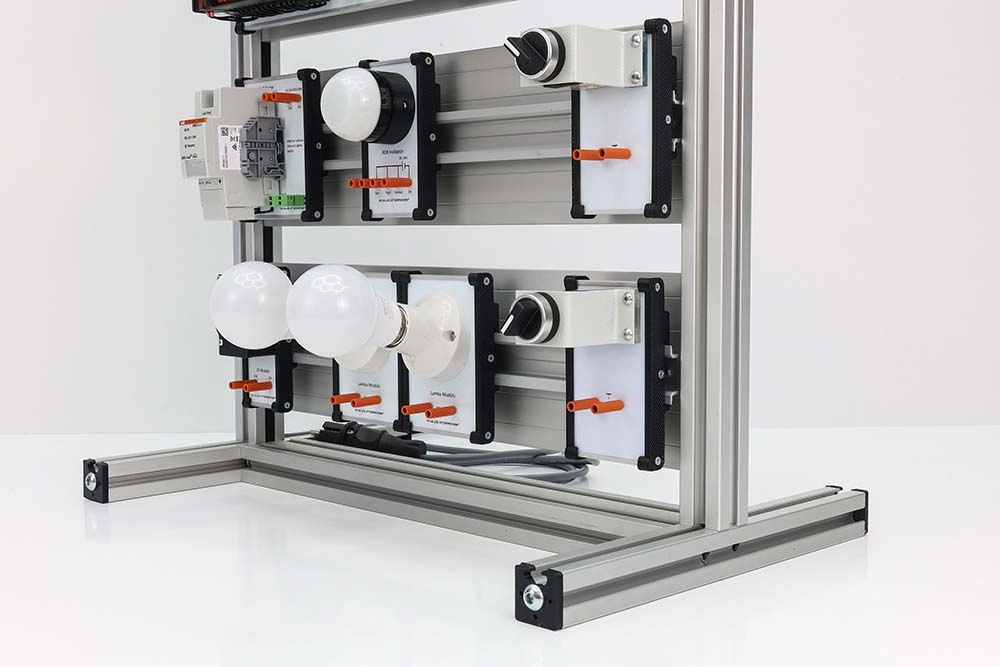

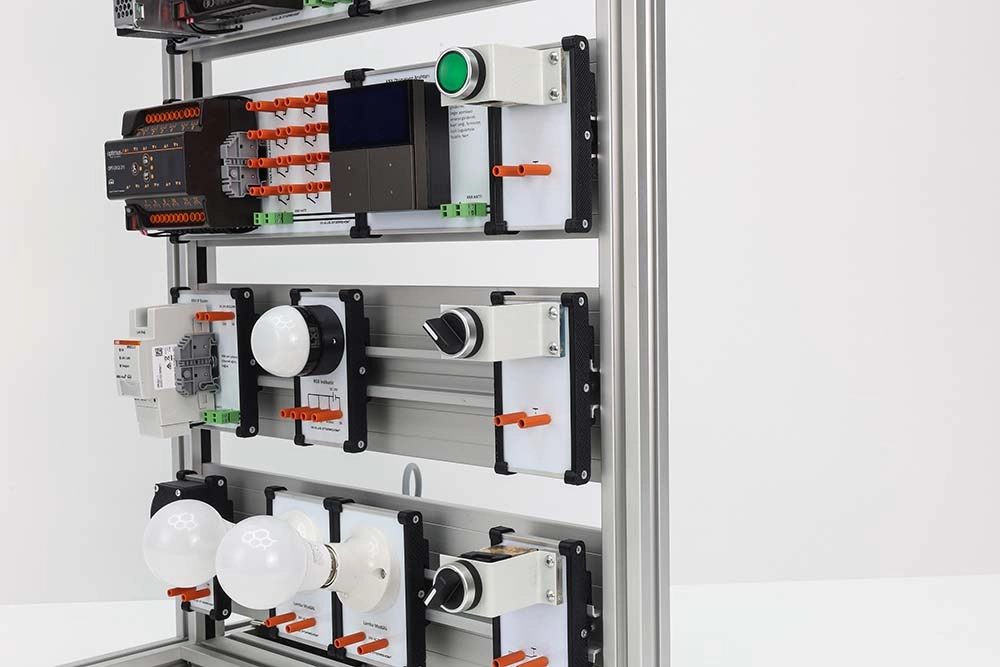

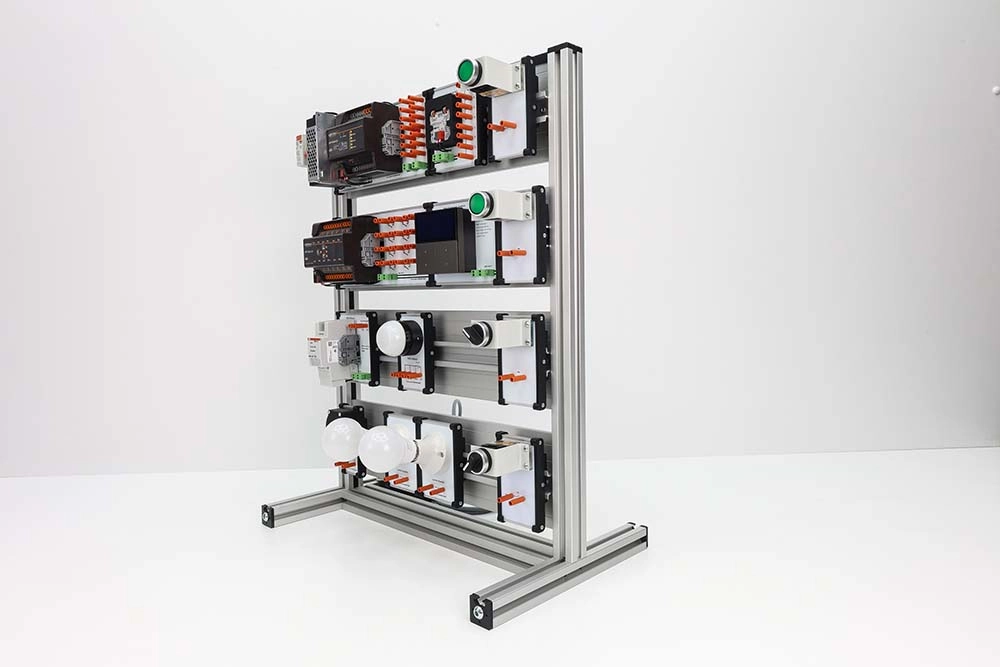

Eğitim seti, EasyConn Eğitim Seti Paneli üzerine KNX eğitim modüllerinin yerleştirilmesiyle oluşturulmuştur. Modüler yapı sayesinde öğrenciler yalnızca yazılım üzerinden değil, KNX cihazlarının fiziksel bağlantılarını da uygulamalı olarak gerçekleştirebilir.

Sistem ETS6 yazılımıyla programlanabilir. KNX fiziksel adresleme, grup adresleri, haberleşme, aktüatör kontrolü, aydınlatma, perde-panjur, zil, RGB indikatör ve farklı giriş uygulamaları aynı eğitim platformu üzerinde gerçekleştirilebilir.

KNX Eğitim Setinin Öne Çıkan Özellikleri

• ✔️ %100 KNX tabanlı akıllı bina otomasyonu eğitim sistemidir.
• ✔️ ETS6 yazılımıyla programlanabilir.
• ✔️ MEB ders modüllerindeki KNX ve bina otomasyonu uygulamalarına uygun deneyler gerçekleştirilebilir.
• ✔️ Gerçek KNX sensör, arayüz ve aktüatörleri kullanılır.
• ✔️ Deney bağlantıları 4 mm test kablolarıyla gerçekleştirilebilir.
• ✔️ Modüller ray sistemi üzerinde kolayca sökülüp takılabilir.
• ✔️ Bakım, onarım ve modül değişimi kolaydır.

Eğitim Setini Oluşturan Modüller

• ✅ KNX Kombine Aktuatör Modülü
• ✅ KNX Güç Kaynağı Modülü
• ✅ KNX IP Arayüz Modülü | ABB IPS/S 3.1.1 ETS
• ✅ KNX Otomasyon Anahtarı Modülü
• ✅ KNX Evrensel Arayüz Modülü
• ✅ KNX RGB İndikatör Modülü
• ✅ KNX Zil Modülü
• ✅ KNX Lamba Modülü
• ✅ Start Butonu Modülü
• ✅ Mandal Butonu Modülü

KNX Güç Kaynağı Modülü

KNX Güç Kaynağı Modülü, eğitim setinin KNX haberleşme hattı için gerekli beslemeyi sağlar. Aynı modül üzerinde eğitim setindeki 24V DC çevre birimlerinin çalıştırılabilmesi için yardımcı besleme altyapısı da bulunmaktadır.

• ✔️ KNX veri yolu beslemesini sağlar.
• ✔️ 24V DC çevre birim beslemesi sunar.
• ✔️ Lamba, zil ve indikatör gibi eğitim yüklerinin beslenmesinde kullanılabilir.
• ✔️ Paralel KNX hat bağlantısına imkan verir.

KNX Kombine Aktuatör Modülü

KNX Kombine Aktuatör Modülü, KNX üzerinden farklı yüklerin kontrol edilmesini sağlar. Şalter, valf, perde-panjur, 3 nokta motor ve fan coil uygulamalarında kullanılabilir.

• ✅ 12 çıkışlı aktüatör yapısına sahiptir.
• ✅ Aydınlatma açma-kapama uygulamaları yapılabilir.
• ✅ Perde ve panjur kontrolü gerçekleştirilebilir.
• ✅ Valf ve fan coil uygulamaları oluşturulabilir.
• ✅ Manuel kontrol ve LED durum göstergeleri bulunur.

KNX IP Arayüz Modülü ve ETS6 Programlama

Eğitim setinde kullanılan ABB IPS/S 3.1.1 KNX IP Arayüz Modülü, bilgisayar ile KNX veri yolu arasında Ethernet üzerinden haberleşme kurulmasını sağlar.

Bu modül sayesinde öğrenciler ETS6 yazılımını kullanarak KNX cihazlarına fiziksel adres verebilir, grup adresleri oluşturabilir, parametreleri düzenleyebilir ve programları cihazlara yükleyebilir.

• ✔ ETS6 üzerinden programlama yapılabilir.
• ✔ KNX cihazlarına fiziksel adres atanabilir.
• ✔ Grup adresleri oluşturulabilir.
• ✔ KNX-IP haberleşmesi uygulamalı olarak incelenebilir.
• ✔ Ethernet üzerinden KNX veri yoluna erişilebilir.

KNX Otomasyon Anahtarı Modülü

KNX Otomasyon Anahtarı Modülü, kullanıcı kontrolü ve akıllı bina senaryolarının oluşturulmasında kullanılan ekranlı KNX kontrol modülüdür.

• ✅ Aydınlatma açma-kapama kontrolü yapılabilir.
• ✅ Işık seviyesi ayarlanabilir.
• ✅ Perde ve panjur kontrol edilebilir.
• ✅ Senaryo komutları oluşturulabilir.
• ✅ Termostat, sıcaklık, nem ve hava kalite uygulamaları yapılabilir.
• ✅ RGB LED geri bildirimleri kullanılabilir.

KNX Evrensel Arayüz Modülü

KNX Evrensel Arayüz Modülü, klasik buton, anahtar ve kuru kontak bilgilerinin KNX veri yoluna aktarılmasını sağlar. Bu sayede geleneksel elektrik kumanda elemanlarının KNX sistemiyle nasıl entegre edildiği uygulamalı olarak öğretilebilir.

• ✔️ 6 adet giriş bulunur.
• ✔️ Değer gönderme uygulamaları yapılabilir.
• ✔️ Dimmer kontrolü gerçekleştirilebilir.
• ✔️ Perde-panjur kontrol girişleri oluşturulabilir.
• ✔️ Sayaç uygulamaları yapılabilir.
• ✔️ Kısa ve uzun buton basma fonksiyonları programlanabilir.

KNX RGB İndikatör Modülü

KNX RGB İndikatör Modülü, otomasyon sistemindeki farklı çalışma durumlarının görsel olarak gösterilmesi için kullanılabilir.

• ✅ Sistem durumları farklı renklerle gösterilebilir.
• ✅ KNX aktüatör çıkışlarıyla kontrol edilebilir.
• ✅ Alarm ve durum bildirim uygulamalarında kullanılabilir.
• ✅ Öğrenciler görsel geri bildirim senaryoları oluşturabilir.

KNX Lamba Modülü

KNX Lamba Modülü, KNX aydınlatma uygulamalarının fiziksel bir yük üzerinde gözlemlenmesi için kullanılan E27 duylu eğitim modülüdür.

• ✔ KNX aktüatör üzerinden kontrol edilebilir.
• ✔ Açma-kapama uygulamaları yapılabilir.
• ✔ KNX grup adresi uygulamalarında yük olarak kullanılabilir.
• ✔ 24V AC/DC eğitim sistemlerinde kullanılabilir.

KNX Zil Modülü

KNX Zil Modülü, KNX sistemi içerisinde sesli bildirim ve ikaz uygulamalarının gerçekleştirilmesi için kullanılır.

• ✅ KNX aktüatör üzerinden kontrol edilebilir.
• ✅ Kapı zili uygulaması yapılabilir.
• ✅ Alarm ve sesli bildirim senaryoları oluşturulabilir.
• ✅ 24V AC/DC ile çalıştırılabilir.

Start Butonu Modülü

Start Butonu Modülü, klasik yaylı buton uygulamalarında ve KNX Evrensel Arayüz üzerinden kontak bilgisinin KNX sistemine aktarılmasında kullanılabilir.

• ✔️ NO ve NC kontak uygulamaları yapılabilir.
• ✔️ KNX Evrensel Arayüz girişine bağlanabilir.
• ✔️ Anlık komut uygulamalarında kullanılabilir.
• ✔️ Klasik butonun KNX sistemine entegrasyonu gösterilebilir.

Mandal Butonu Modülü

Mandal Butonu Modülü, kalıcı aç-kapa bilgisinin KNX sistemine aktarılması için kullanılabilir. Mekanik olarak konumunu koruyan buton sayesinde klasik anahtarlama davranışı uygulanabilir.

• ✅ Kalıcı ON/OFF bilgisi oluşturulabilir.
• ✅ KNX Evrensel Arayüz ile birlikte kullanılabilir.
• ✅ Klasik anahtar mantığı uygulamalı olarak incelenebilir.
• ✅ Kontak durumları KNX telegramlarına dönüştürülebilir.

EasyConn Modüler Eğitim Seti Paneli

KNX Eğitim Setinin mekanik altyapısında EasyConn Eğitim Seti Paneli kullanılmaktadır. Panel modüler eğitim sistemleri için tasarlanmış olup KNX modüllerinin kolayca monte edilip sökülmesine imkan sağlar.

Demonte EasyConn Eğitim Seti Paneli

• ✔ Metal aksam: Eloksal kaplı alüminyum
• ✔ Eğitim seti paneli: Tek taraflı
• ✔ Modüler ray sistemi bulunur.
• ✔ KNX modülleri kolayca sökülüp takılabilir.
• ✔ Demonte gönderilir ve kolayca monte edilebilir.

Kablo Kanalı Gerektirmeyen Tasarım

EasyConn panel yapısında klasik kablo kanalı kullanımına ihtiyaç duyulmaz. Kablo geçiş tarakları sayesinde kabloların düzenli şekilde taşınması ve modüller arasında bağlantı yapılması sağlanır.

• ✅ Klasik kablo kanalına ihtiyaç duymaz.
• ✅ Kablo geçiş tarakları kullanılır.
• ✅ Kabloların düzenli şekilde yerleştirilmesini sağlar.
• ✅ Bakım sırasında kablolara kolay erişim sunar.
• ✅ Eğitim panelinin daha açık ve anlaşılır görünmesini sağlar.

24V DC Deney Gerilimi

KNX Eğitim Setinde öğrenci tarafından gerçekleştirilen deney bağlantıları ağırlıklı olarak 24V DC düşük gerilim seviyesinde yapılır. Şebeke gerilimi gerektiren besleme bölümleri ise eğitim modülleri içerisinde korumalı şekilde konumlandırılmıştır.

• ✔️ Eğitim seti beslemesi: 220V AC
• ✔️ Deney bağlantı gerilimi: 24V DC
• ✔️ Öğrencilerin şebeke terminallerine doğrudan erişimi azaltılmıştır.
• ✔️ KNX ve çevre birimi bağlantıları düşük gerilim üzerinden gerçekleştirilebilir.

4 mm Test Kablolarıyla Deney Bağlantısı

Eğitim setindeki modüllerin büyük bölümü 4 mm test kablolarıyla bağlantı yapılabilecek şekilde tasarlanmıştır. Bu yapı, deneylerin hızlı kurulmasını ve bağlantıların kolayca değiştirilmesini sağlar.

• ✅ Standart 4 mm test kablosu kullanılabilir.
• ✅ Emniyetli test kabloları kullanılabilir.
• ✅ Deney bağlantıları hızlı kurulabilir.
• ✅ Modüller arasında tekrar tekrar bağlantı yapılabilir.
• ✅ Ölçü aleti problarıyla test ve ölçüm yapılabilir.

ETS6 ile Yapılabilecek Uygulamalar

• ✔ KNX proje oluşturma
• ✔ Fiziksel adres atama
• ✔ Grup adresi oluşturma
• ✔ Cihaz parametrelerinin düzenlenmesi
• ✔ Programların KNX cihazlarına yüklenmesi
• ✔ Telegram trafiğinin incelenmesi
• ✔ KNX giriş ve çıkış fonksiyonlarının programlanması
• ✔ Akıllı bina senaryolarının oluşturulması

KNX Eğitim Setinde Yapılabilecek Uygulamalar

• ✅ Aydınlatma açma-kapama kontrolü
• ✅ Işık seviye kontrolü
• ✅ Perde ve panjur kontrolü
• ✅ KNX zil uygulaması
• ✅ RGB durum ve ikaz uygulamaları
• ✅ Klasik butonların KNX sistemine entegrasyonu
• ✅ Kalıcı anahtar uygulamaları
• ✅ Değer gönderme ve sayaç uygulamaları
• ✅ Senaryo kontrolü
• ✅ KNX IP haberleşmesi
• ✅ ETS6 programlama ve adresleme

Modüler ve Güncellenebilir Eğitim Sistemi

KNX Eğitim Seti, sabit bir pano yerine modüler eğitim yaklaşımıyla tasarlanmıştır. Cihazlar gerektiğinde ray üzerinden çıkarılabilir, farklı modüller eklenebilir veya mevcut modüller güncellenebilir.

• ✔️ Eğitim modülleri ayrı ayrı sökülebilir.
• ✔️ Arızalı bir modül bağımsız olarak değiştirilebilir.
• ✔️ Yeni KNX modülleri sisteme eklenebilir.
• ✔️ Eğitim içeriğine göre modül dizilimi değiştirilebilir.
• ✔️ Bakım ve onarım işlemleri kolaylaştırılmıştır.

Demonte Gönderim ve Kolay Montaj

Eğitim seti demonte olarak gönderilir. EasyConn panel sistemi sayesinde mekanik montaj işlemleri kolayca gerçekleştirilebilir. Modüller ray sistemlerine yerleştirilerek eğitim seti kullanıma hazırlanabilir.

• ✅ Demonte gönderime uygundur.
• ✅ Nakliye sırasında daha kompakt yapı sunar.
• ✅ Kurulum işlemleri kolaydır.
• ✅ Modüller raylara kolayca monte edilebilir.
• ✅ Gerektiğinde eğitim seti yeniden düzenlenebilir.

Kullanım Alanları

KNX Akıllı Bina Otomasyonu Eğitim Seti, KNX sistemlerinin bağlantı ve programlama uygulamalarının öğretildiği eğitim kurumları, laboratuvarlar ve teknik eğitim merkezlerinde kullanılabilir.

• ✔️ Mesleki ve teknik liseler
• ✔️ Elektrik-Elektronik Teknolojileri alanları
• ✔️ Üniversite ve meslek yüksekokulları
• ✔️ Akıllı bina otomasyonu laboratuvarları
• ✔️ KNX ve ETS6 eğitim merkezleri
• ✔️ Elektrik tesisat ve otomasyon eğitimleri
• ✔️ Teknik kurs ve sertifikasyon eğitimleri

Neden KNX Eğitim Seti?

KNX Eğitim Seti, öğrencilerin yalnızca ETS yazılımını öğrenmesini değil, KNX sisteminin fiziksel bağlantılarını, veri yolu yapısını, giriş ve çıkış modüllerini ve gerçek yük kontrolünü aynı sistem üzerinde uygulamalı olarak incelemesini sağlar.

KNX Kombine Aktuatör, KNX Güç Kaynağı, ABB IPS/S 3.1.1 IP Arayüz, KNX Otomasyon Anahtarı, KNX Evrensel Arayüz, RGB İndikatör, zil, lamba ve buton modüllerinin birlikte kullanılması sayesinde gerçek bir KNX Akıllı Bina Otomasyonu sistemi laboratuvar ortamında modellenebilir.

Eloksal kaplı alüminyum EasyConn paneli, modüler ray sistemi, kablo geçiş tarakları, 4 mm test kablosu bağlantıları, kolay bakım yapılabilen modülleri ve ETS6 programlama altyapısıyla mesleki eğitim ve uygulamalı KNX laboratuvarları için kapsamlı bir eğitim platformu sunar.
