KNX IP Arayüz Modülü | ABB IPS/S 3.1.1 ETS Programlama ve Haberleşme

KNX IP Arayüz Modülü, KNX Akıllı Bina Otomasyonu eğitim sisteminde KNX hattı ile Ethernet/IP ağı arasında haberleşme sağlayan ve ETS yazılımı üzerinden program yükleme işlemlerinde kullanılan haberleşme modülüdür.

Modülde ABB i-bus KNX IPS/S 3.1.1 IP arayüz cihazı kullanılmaktadır. Bu cihaz sayesinde KNX sistemindeki cihazlara LAN ağı üzerinden erişilebilir, ETS ile fiziksel adresleme ve programlama işlemleri gerçekleştirilebilir.

Eğitim modülü, yalnızca cihazın kendisini sunmakla kalmaz; 24V DC besleme, KNX veri yolu bağlantısı ve eğitim amaçlı born klemens bağlantılarını düzenli ve anlaşılır bir yapı üzerinde bir araya getirir.

Ürün Özellikleri

• ✔️ Ürün tipi: KNX IP Arayüz Eğitim Modülü
• ✔️ Kullanılan cihaz: ABB IPS/S 3.1.1
• ✔️ ABB ürün kodu: 2CDG110177R0011
• ✔️ Kullanım amacı: KNX - IP haberleşmesi ve ETS programlama
• ✔️ Besleme gerilimi: 24V DC eğitim modülü beslemesi
• ✔️ KNX hat bağlantısı: Geçmeli PCB klemens
• ✔️ Montaj yapısı: Alüminyum elektronik profil kutusu

KNX IP Arayüz Ne İşe Yarar?

KNX IP Arayüz, KNX veri yolu ile Ethernet ağı arasında bağlantı kurar. Bu sayede bilgisayar üzerinden KNX sistemine erişilebilir ve ETS yazılımı kullanılarak KNX cihazları programlanabilir.

• ✅ KNX hattını Ethernet ağına bağlar.
• ✅ ETS üzerinden LAN ile programlama yapılabilir.
• ✅ KNX cihazlarına IP ağı üzerinden erişim sağlar.
• ✅ KNX haberleşmesini bilgisayar ağına taşır.
• ✅ Eğitim setinde program yükleme işlemlerini kolaylaştırır.

ABB IPS/S 3.1.1 IP Arayüz

ABB IPS/S 3.1.1, KNX tesisatı ile IP ağı arasında arayüz görevi yapan KNXnet/IP uyumlu bir cihazdır. ETS üzerinden programlama ve IP ağı üzerinden KNX sistemine erişim için kullanılabilir.

• ✔️ Model: IPS/S 3.1.1
• ✔️ Haberleşme protokolü: KNXnet/IP Tunneling
• ✔️ LAN bağlantısı: RJ45
• ✔️ Ethernet: 10/100BaseT
• ✔️ ETS üzerinden programlama imkanı sunar.
• ✔️ Görselleştirme sistemleri gibi istemciler KNX veri yoluna erişebilir.

ETS ile LAN Üzerinden Programlama

ABB IPS/S 3.1.1 sayesinde KNX cihazlarının programlanması için bilgisayarın doğrudan KNX kablosuna bağlanması gerekmez. Bilgisayar Ethernet ağı üzerinden IP arayüze bağlanarak ETS yazılımı ile KNX veri yoluna erişebilir.

• ✅ ETS yazılımı ile KNX cihazları programlanabilir.
• ✅ Fiziksel adres atama işlemleri yapılabilir.
• ✅ Grup adresleri ve uygulama programları cihaza yüklenebilir.
• ✅ KNX sistemine LAN üzerinden erişim sağlanabilir.
• ✅ Eğitim ortamında programlama işlemlerini hızlandırır.

KNXnet/IP Tunneling Desteği

IPS/S 3.1.1, KNX Association tarafından tanımlanan KNXnet/IP tunneling protokolünü kullanır. Bu yapı, IP ağı üzerinden KNX veri yoluna güvenli bir haberleşme kanalı oluşturulmasını sağlar.

• ✔ KNXnet/IP tunneling protokolünü destekler.
• ✔ Ethernet üzerinden KNX erişimi sağlar.
• ✔ ETS haberleşmesinde kullanılabilir.
• ✔ IP ağı ve KNX hattı arasında köprü görevi görür.

5 Tunneling Bağlantısı

ABB teknik dokümanına göre IPS/S 3.1.1 cihazı, ETS4 ve üzeri sistemlerde birden fazla istemcinin KNX hattına erişebilmesine imkan tanıyan 5 tunneling sunucusu desteğine sahiptir.

• ✅ 5 adet tunneling bağlantısı desteklenir.
• ✅ Birden fazla istemci KNX hattına erişebilir.
• ✅ ETS ve görselleştirme sistemleri aynı altyapıda kullanılabilir.
• ✅ Eğitim ve test uygulamalarında esnek kullanım sağlar.

Besleme Özellikleri

ABB IPS/S 3.1.1 cihazı üretici teknik verilerine göre 12...30V DC yardımcı besleme veya PoE üzerinden çalıştırılabilir. Eğitim modülünde ise 24V DC besleme kullanılmaktadır.

• ✔️ Cihaz yardımcı besleme aralığı: 12...30V DC
• ✔️ Eğitim modülü beslemesi: 24V DC
• ✔️ PoE desteği: IEEE 802.3af Class 1
• ✔️ Maksimum güç kaybı: 1,8W
• ✔️ 12V DC'de maksimum yardımcı besleme akımı: 120 mA
• ✔️ KNX akım tüketimi: < 10 mA

24V DC Born Klemensli Besleme Girişi

Eğitim modülünde cihazın besleme bağlantısı born klemenslere çıkarılmıştır. Born klemenslerin yanında sembol ve açıklamalar bulunduğu için bağlantı noktaları kolayca takip edilebilir.

• ✅ Besleme girişi born klemenslere çıkarılmıştır.
• ✅ +24V ve 0V bağlantıları panel üzerinden yapılabilir.
• ✅ Sembol ve açıklamalar bağlantı hatalarını azaltmaya yardımcı olur.
• ✅ 4 mm test kablosuyla hızlı bağlantı yapılabilir.

Paralel KNX Hat Bağlantısı

Modül üzerinde kullanılan geçmeli PCB klemensler sayesinde KNX veri yolu modüle bağlandıktan sonra aynı hat diğer KNX eğitim modüllerine paralel olarak devam ettirilebilir.

• ✔ Geçmeli KNX bağlantı klemensleri bulunur.
• ✔ Paralel KNX hattı oluşturulabilir.
• ✔ Birden fazla eğitim modülü aynı veri yoluna bağlanabilir.
• ✔ KNX hat topolojisinin uygulamalı öğrenilmesini sağlar.

RJ45 Ethernet Bağlantısı

ABB IPS/S 3.1.1 üzerinde bulunan RJ45 Ethernet soketi, cihazın yerel ağa bağlanmasını sağlar. Ethernet bağlantısı 10/100BaseT standardını ve otomatik algılama özelliğini destekler.

• ✅ Bağlantı tipi: RJ45
• ✅ Ethernet standardı: 10/100BaseT
• ✅ AutoSensing desteği bulunur.
• ✅ ETS bilgisayarıyla ağ üzerinden haberleşme sağlar.
• ✅ PoE destekli ağ altyapısında kullanılabilir.

Cihaz Üzerindeki LED Göstergeler

IPS/S 3.1.1 üzerinde bulunan LED göstergeler, cihazın çalışma ve haberleşme durumunun görsel olarak takip edilmesini sağlar.

• ✔️ ON LED: Cihazın çalışmaya hazır olduğunu gösterir.
• ✔️ LAN/LINK LED: Ethernet bağlantı durumunu gösterir.
• ✔️ Telegram LED: KNX telegram trafiğini gösterir.
• ✔️ Programlama LED'i: Fiziksel adresleme işlemlerinde kullanılır.

Programlama Butonu ve Fiziksel Adresleme

Cihaz üzerinde bulunan programlama butonu ve kırmızı programlama LED'i, KNX fiziksel adresinin ETS üzerinden atanması sırasında kullanılır.

• ✅ Programlama butonu bulunur.
• ✅ Programlama LED'i bulunur.
• ✅ ETS üzerinden fiziksel adres atama işlemi yapılabilir.
• ✅ Eğitim uygulamalarında adresleme mantığı gösterilebilir.

Teknik Özellikler

• ✔️ Cihaz modeli: ABB IPS/S 3.1.1
• ✔️ Ürün kodu: 2CDG110177R0011
• ✔️ Yardımcı besleme: 12...30V DC veya PoE
• ✔️ Eğitim modülü beslemesi: 24V DC
• ✔️ KNX akım tüketimi: <10 mA
• ✔️ LAN bağlantısı: RJ45 10/100BaseT
• ✔️ Koruma sınıfı: IP20
• ✔️ Çalışma sıcaklığı: -5...+45°C
• ✔️ Ölçüler: 90 x 36 x 64 mm
• ✔️ Ağırlık: 0,1 kg

KNX Güvenli Ekstra Düşük Gerilim

ABB teknik verilerinde KNX hattı için SELV 30V DC değeri belirtilmiştir. Bu yapı KNX veri yolunun düşük gerilimli haberleşme altyapısı olarak çalışmasını sağlar.

• ✅ KNX güvenli ekstra düşük gerilim: SELV 30V DC
• ✅ KNX veri yolunun besleme ve haberleşme yapısına uygundur.
• ✅ Eğitim sistemlerinde düşük gerilimli KNX hattı kullanılmasını sağlar.

Alüminyum Elektronik Profil Kutusu

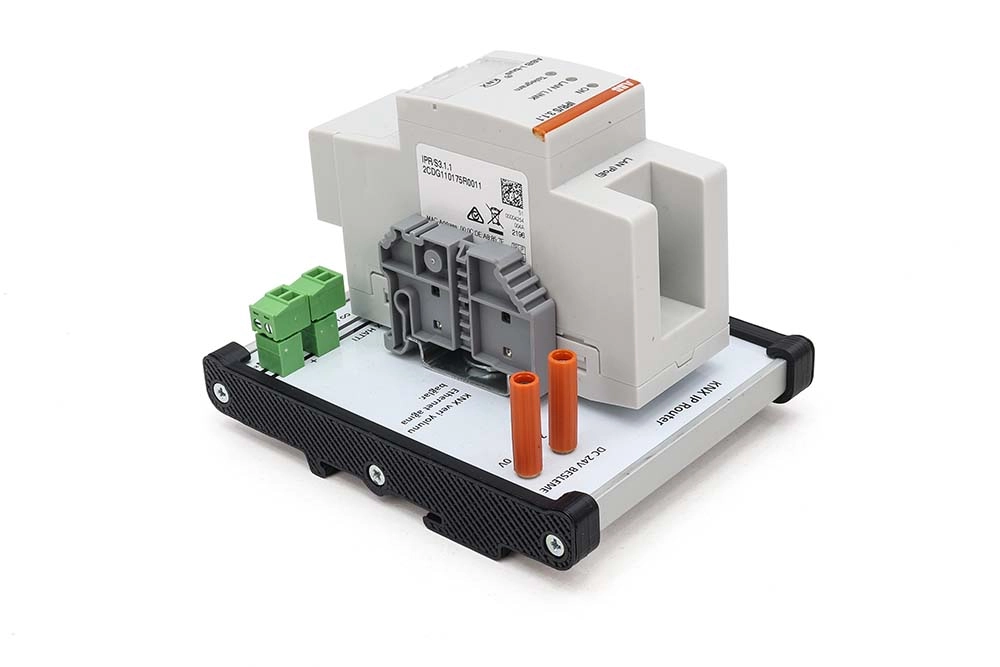

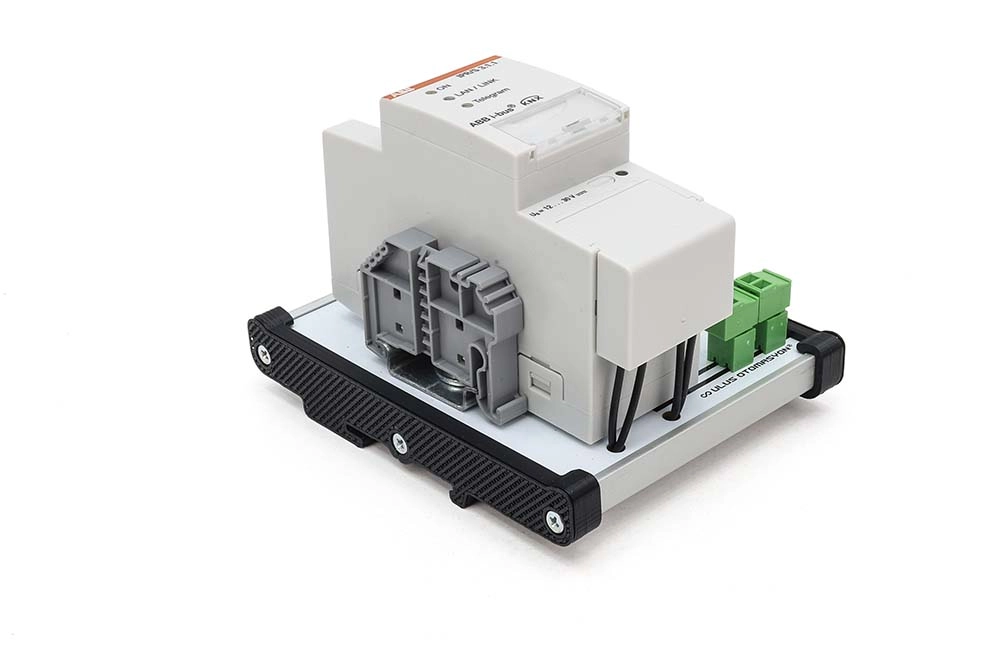

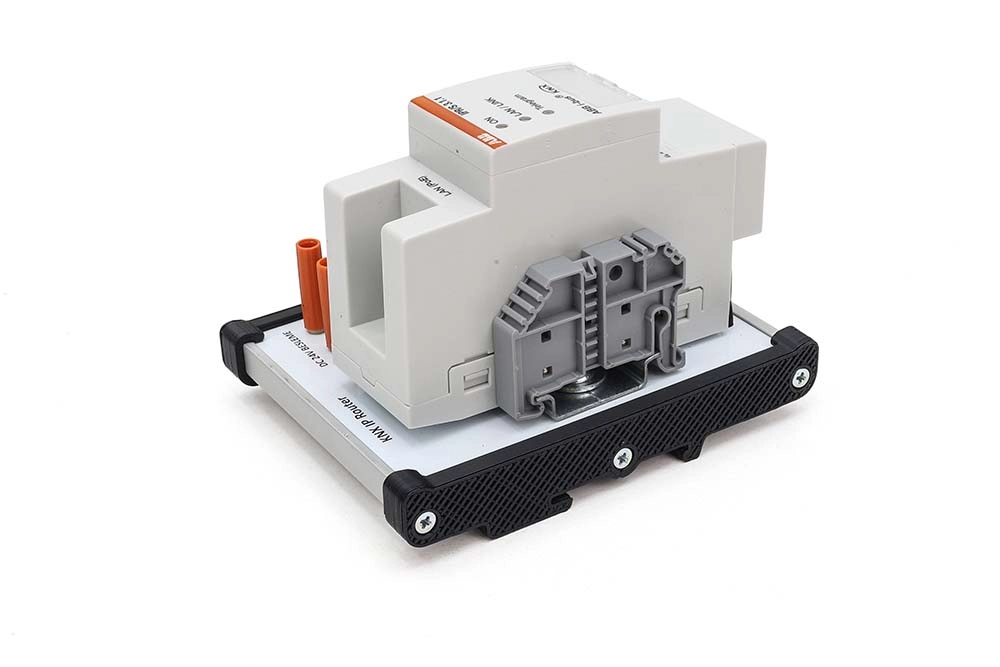

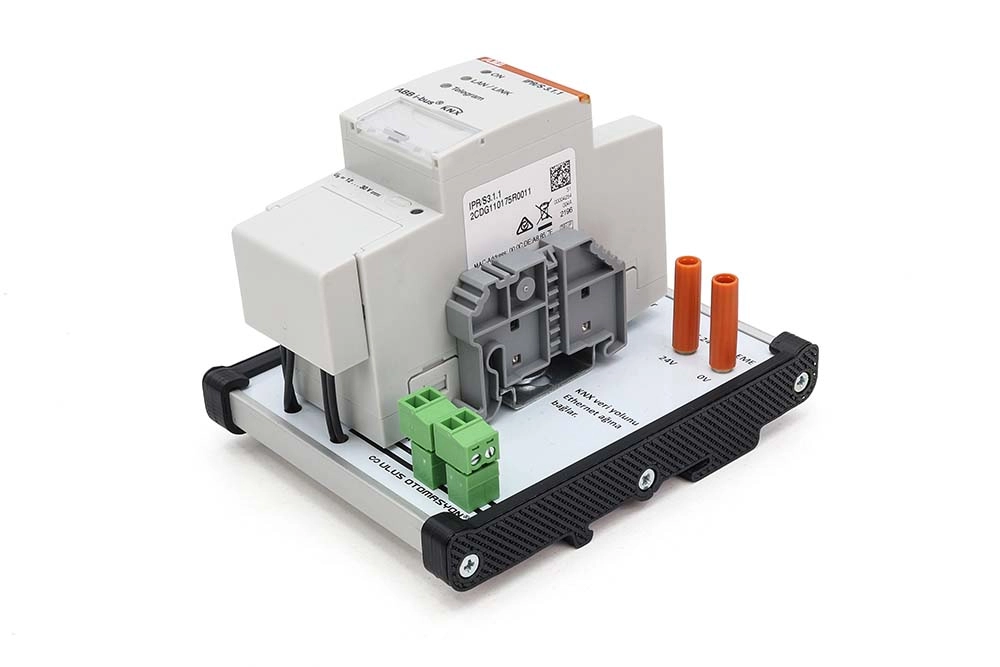

KNX IP Arayüz Modülü, alüminyum elektronik profil kutusu üzerine yerleştirilmiştir. Bu yapı modülün eğitim seti rayına kolayca monte edilmesini ve diğer KNX modülleriyle düzenli bir sistem oluşturmasını sağlar.

• ✔ Alüminyum elektronik profil kutusu kullanılmıştır.
• ✔ Eğitim seti rayına kolayca monte edilebilir.
• ✔ Kompakt ve modüler yapı sunar.
• ✔ Diğer KNX eğitim modülleriyle görsel bütünlük sağlar.

4 mm Test Kablosuyla Besleme

Modülün 24V DC besleme bağlantısı 4 mm test kabloları kullanılarak gerçekleştirilebilir. Bu yapı, eğitim sırasında bağlantıların hızlı şekilde kurulup değiştirilmesine imkan verir.

• ✅ 4 mm test kablosu kullanımına uygundur.
• ✅ Besleme bağlantısı hızlı şekilde yapılabilir.
• ✅ Eğitim uygulamalarında sök-tak kolaylığı sağlar.
• ✅ Bağlantı noktaları panel üzerinde açıkça gösterilmiştir.

Eğitim Setinde Yapılabilecek Uygulamalar

• ✔️ KNX ile Ethernet ağı arasında haberleşme kurulması
• ✔️ ETS üzerinden KNX cihazlarına erişim
• ✔️ KNX cihazlarına fiziksel adres yazılması
• ✔️ ETS proje programlarının KNX cihazlarına yüklenmesi
• ✔️ KNXnet/IP tunneling uygulamaları
• ✔️ LAN bağlantı durumunun gözlemlenmesi
• ✔️ KNX telegram trafiğinin LED üzerinden izlenmesi
• ✔️ Paralel KNX veri yolu bağlantısı oluşturulması

Kullanım Alanları

KNX IP Arayüz Eğitim Modülü, KNX programlama, haberleşme ve akıllı bina otomasyonu uygulamalarının öğretildiği eğitim kurumlarında kullanılabilir.

• ✅ KNX Akıllı Bina Otomasyonu Eğitim Setleri
• ✅ ETS programlama eğitimleri
• ✅ Mesleki ve teknik liseler
• ✅ Üniversite ve meslek yüksekokulları
• ✅ Elektrik-elektronik laboratuvarları
• ✅ Bina otomasyon eğitim merkezleri
• ✅ KNX devreye alma ve haberleşme uygulamaları

Neden KNX IP Arayüz Modülü?

KNX IP Arayüz Modülü, KNX Akıllı Bina Otomasyonu eğitim sisteminin programlama ve haberleşme tarafını oluşturan temel modüllerden biridir. ABB IPS/S 3.1.1 sayesinde bilgisayar ile KNX veri yolu arasında Ethernet üzerinden bağlantı kurulabilir.

ETS üzerinden KNX cihazlarının programlanabilmesi, KNXnet/IP tunneling desteği, RJ45 Ethernet bağlantısı, LED haberleşme göstergeleri, paralel KNX hat bağlantısı ve born klemensli 24V DC besleme yapısı sayesinde öğrenciler KNX sisteminin hem fiziksel hem de yazılımsal haberleşme altyapısını uygulamalı olarak öğrenebilir.

Alüminyum elektronik profil kutusu ve 4 mm test kablosu bağlantı yapısı sayesinde eğitim setlerine kolayca eklenebilen, düzenli ve uygulama odaklı bir KNX haberleşme modülüdür.
