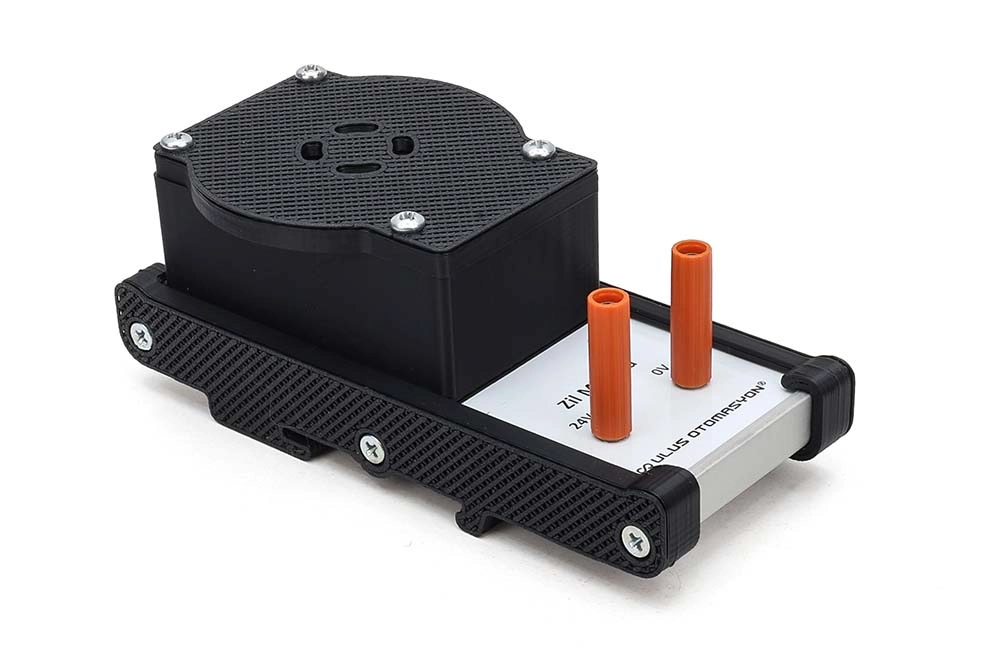

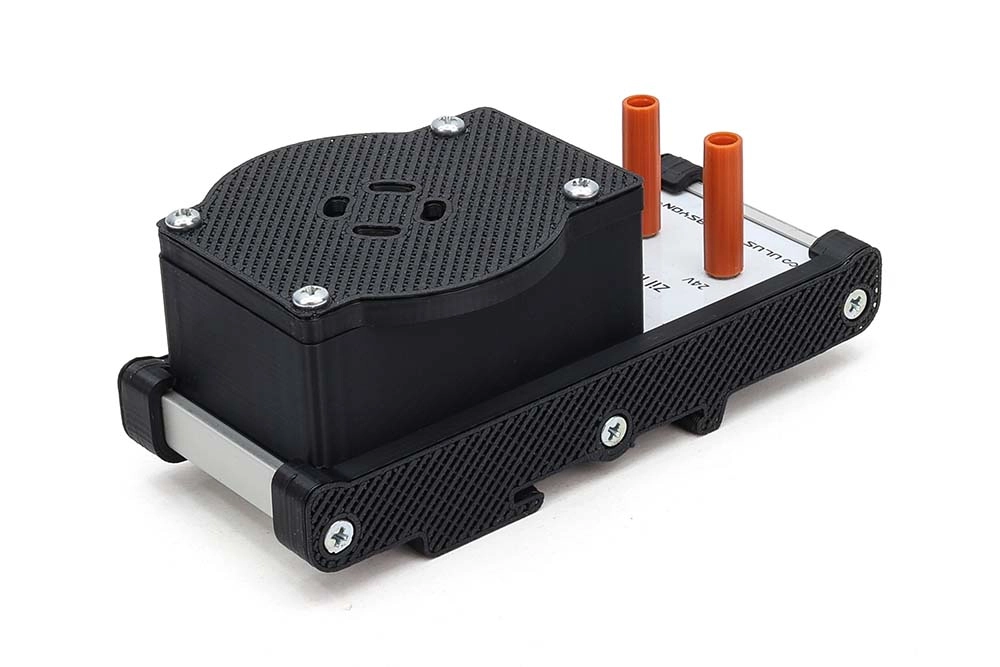

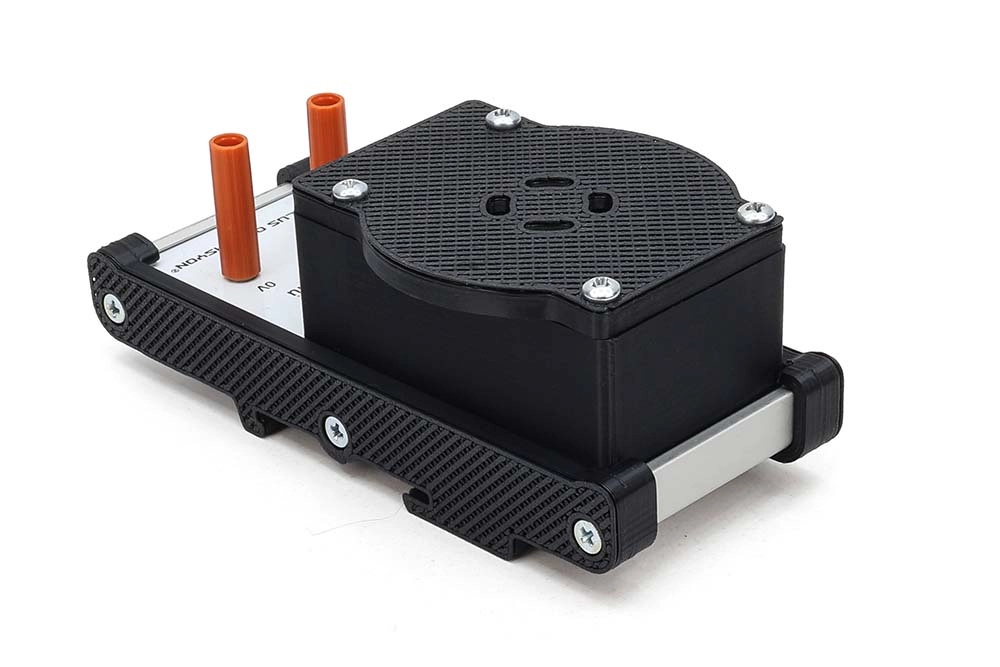

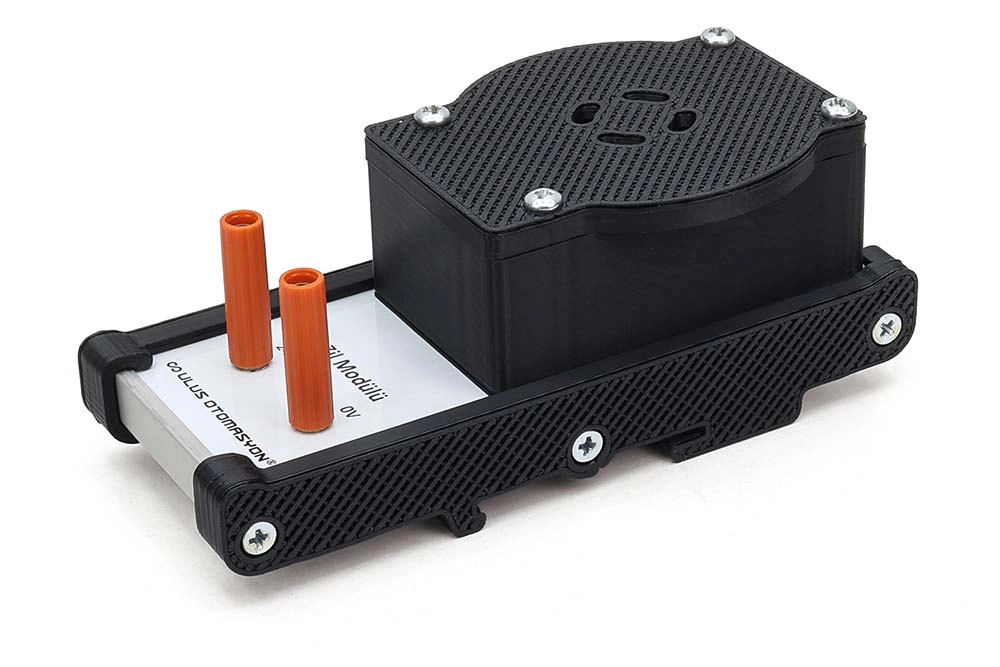

KNX Zil Modülü | 24V AC/DC Akıllı Bina Otomasyonu Eğitim Modülü

KNX Zil Modülü, KNX Akıllı Bina Otomasyonu eğitim sisteminde sesli uyarı ve zil uygulamalarının gerçekleştirilmesi için kullanılan yardımcı eğitim modüllerinden biridir.

Modül, 24V AC/DC besleme gerilimi ile çalışır. Bu özelliği sayesinde yalnızca KNX eğitim sisteminde değil, 24V AC veya DC besleme kullanan farklı elektrik, elektronik ve otomasyon eğitim setlerinde de kullanılabilir.

KNX eğitim sisteminde KNX Otomasyon Anahtarı Modülü, KNX Evrensel Arayüz Modülü ve KNX Kombine Aktüatör Modülü ile birlikte kullanılarak buton, giriş ve aktüatör kontrollü sesli uyarı uygulamaları gerçekleştirilebilir.

Ürün Özellikleri

• ✔️ Ürün tipi: KNX Zil Eğitim Modülü
• ✔️ Besleme gerilimi: 24V AC/DC
• ✔️ Zil bağlantı uçları born klemenslere çıkarılmıştır.
• ✔️ Bağlantılar 4 mm test kablosu ile gerçekleştirilebilir.
• ✔️ Alüminyum elektronik profil kutusu kullanılmıştır.
• ✔️ Eğitim seti rayına kolayca monte edilebilir.
• ✔️ 24V AC/DC kullanan farklı eğitim sistemleriyle birlikte kullanılabilir.

KNX Eğitim Sisteminde Kullanımı

KNX Zil Modülü, KNX sisteminde oluşturulan farklı otomasyon senaryolarında sesli bildirim elemanı olarak kullanılabilir. Aktüatör çıkışından alınan kontrol sinyaliyle zil devreye alınarak KNX komutunun fiziksel sonucu gözlemlenebilir.

• ✅ KNX buton komutuyla zil çalıştırılabilir.
• ✅ KNX Evrensel Arayüz üzerinden alınan giriş bilgisi zil uygulamasında kullanılabilir.
• ✅ KNX Kombine Aktüatör çıkışından zil kontrol edilebilir.
• ✅ Sesli uyarı senaryoları oluşturulabilir.
• ✅ KNX giriş-çıkış ilişkisi uygulamalı olarak gösterilebilir.

KNX Otomasyon Anahtarı ile Kullanım

KNX Otomasyon Anahtarı Modülü üzerinden gönderilen bir KNX komutu, KNX Kombine Aktüatör aracılığıyla zil modülünün çalıştırılması için kullanılabilir. Böylece öğrenciler bir KNX anahtarından verilen komutun veri yolu üzerinden aktüatöre ve ardından fiziksel yüke nasıl aktarıldığını uygulamalı olarak inceleyebilir.

• ✔️ Anahtar üzerinden zil komutu verilebilir.
• ✔️ Grup adresi kullanılarak kontrol senaryosu oluşturulabilir.
• ✔️ KNX telegramının yük üzerindeki sonucu gözlemlenebilir.
• ✔️ Akıllı bina zil ve uyarı uygulamaları gerçekleştirilebilir.

KNX Evrensel Arayüz ile Kullanım

KNX Evrensel Arayüz Modülü kullanılarak klasik bir buton veya kuru kontak bilgisi KNX sistemine aktarılabilir. Bu bilgi uygun aktüatör üzerinden zil modülünü çalıştırmak için kullanılabilir.

• ✅ Harici buton ile zil uygulaması yapılabilir.
• ✅ Kuru kontak bilgisi KNX sistemine aktarılabilir.
• ✅ KNX giriş ve çıkış modülleri birlikte kullanılabilir.
• ✅ Klasik zil devresinin KNX otomasyonuna entegrasyonu gösterilebilir.

KNX Kombine Aktüatör ile Kullanım

Zil modülü, KNX Kombine Aktüatör Modülü çıkışlarından kontrol edilebilir. Aktüatörün uygun çıkışı üzerinden 24V AC/DC besleme devresi anahtarlanarak zil çalıştırılabilir.

• ✔ KNX aktüatör çıkışıyla kontrol edilebilir.
• ✔ Açma-kapama uygulamaları yapılabilir.
• ✔ KNX çıkış fonksiyonlarının fiziksel sonucu gözlemlenebilir.
• ✔ Sesli ikaz uygulamalarında kullanılabilir.

24V AC/DC Besleme

Modülün 24V AC/DC ile çalışabilmesi, ürünü yalnızca KNX eğitim sistemine bağlı bir aksesuar olmaktan çıkarır. Aynı zil modülü 24V besleme kullanılan farklı otomasyon ve eğitim uygulamalarında da değerlendirilebilir.

• ✅ Besleme gerilimi: 24V AC/DC
• ✅ 24V DC otomasyon sistemlerinde kullanılabilir.
• ✅ 24V AC eğitim uygulamalarında kullanılabilir.
• ✅ KNX dışındaki eğitim sistemlerinde de değerlendirilebilir.
• ✅ PLC ve röle kontrollü uygulamalarda yük olarak kullanılabilir.

Born Klemensli Bağlantı Yapısı

Zilin bağlantı noktaları eğitim uygulamalarının kolay gerçekleştirilebilmesi için born klemenslere çıkarılmıştır. Böylece cihazın kendi bağlantı terminallerine müdahale edilmeden uygulama bağlantıları yapılabilir.

• ✔️ Zil uçları born klemenslere çıkarılmıştır.
• ✔️ Bağlantı noktalarına kolay erişim sağlanır.
• ✔️ Deney devreleri hızlı şekilde kurulabilir.
• ✔️ Eğitim uygulamalarında tekrar tekrar bağlantı yapılabilir.

4 mm Test Kablosuyla Bağlantı

KNX Zil Modülü bağlantıları 4 mm test kablosuyla gerçekleştirilebilir. Bu yapı, eğitim laboratuvarlarında farklı modüller arasında hızlı ve anlaşılır bağlantı kurulmasını sağlar.

• ✅ 4 mm test kablolarıyla bağlantıya uygundur.
• ✅ Sök-tak işlemleri kolaydır.
• ✅ Farklı deney senaryoları hızlıca oluşturulabilir.
• ✅ Eğitim modülleri arasında düzenli bağlantı sağlar.

Alüminyum Elektronik Profil Kutusu

Modül, alüminyum elektronik profil kutusu üzerine yerleştirilmiştir. Bu yapı ürüne düzenli ve profesyonel bir görünüm kazandırırken eğitim seti rayına kolay montaj yapılmasına imkan verir.

• ✔ Alüminyum elektronik profil kutusu kullanılmıştır.
• ✔ Raya kolayca monte edilebilir.
• ✔ Modüler eğitim sistemleriyle uyumludur.
• ✔ Diğer KNX eğitim modülleriyle görsel bütünlük sağlar.

KNX Eğitim Setinde Yapılabilecek Uygulamalar

• ✅ KNX anahtarıyla zil çalıştırma
• ✅ KNX aktüatör üzerinden 24V yük kontrolü
• ✅ Klasik buton ile KNX zil uygulaması
• ✅ Evrensel arayüz üzerinden zil kontrolü
• ✅ Sesli uyarı senaryosu oluşturma
• ✅ Grup adresiyle zil kontrolü
• ✅ Giriş-aktüatör-yük ilişkisini inceleme
• ✅ 24V AC/DC yük anahtarlama uygulaması

Diğer Eğitim Setleriyle Kullanım

Modül 24V AC/DC ile çalıştığı için yalnızca KNX Akıllı Bina Otomasyonu Eğitim Seti ile sınırlı değildir. Uygun 24V besleme ve kontrol çıkışı bulunan farklı eğitim sistemlerinde sesli uyarı yükü olarak kullanılabilir.

• ✔️ PLC eğitim setlerinde kullanılabilir.
• ✔️ Röle ve kontaktör deneylerinde yük olarak kullanılabilir.
• ✔️ Otomatik kumanda eğitim setlerinde kullanılabilir.
• ✔️ 24V DC sensör ve kontrol uygulamalarına eklenebilir.
• ✔️ Alarm ve ikaz uygulamalarında değerlendirilebilir.

Kullanım Alanları

KNX Zil Modülü, KNX ve diğer otomasyon eğitimlerinde sesli bildirim veya ikaz yüküne ihtiyaç duyulan uygulamalarda kullanılabilir.

• ✅ KNX Akıllı Bina Otomasyonu Eğitim Setleri
• ✅ Elektrik-elektronik eğitim laboratuvarları
• ✅ PLC ve otomasyon eğitim setleri
• ✅ Otomatik kumanda uygulamaları
• ✅ Alarm ve uyarı devreleri
• ✅ Buton ve aktüatör kontrol deneyleri
• ✅ Mesleki ve teknik eğitim kurumları

Neden KNX Zil Modülü?

KNX Zil Modülü, KNX sisteminde gerçekleştirilen kontrol işlemlerinin sesli bir yük üzerinde uygulanmasını sağlayan basit ve anlaşılır bir eğitim modülüdür. KNX Otomasyon Anahtarı, KNX Evrensel Arayüz ve KNX Kombine Aktüatör gibi modüllerle birlikte kullanılarak tam bir giriş-haberleşme-çıkış uygulaması oluşturulabilir.

24V AC/DC besleme desteği, born klemensli bağlantıları, 4 mm test kablosuna uygun yapısı ve alüminyum elektronik profil kutusu sayesinde yalnızca KNX eğitimlerinde değil, 24V beslemeli farklı otomasyon eğitim sistemlerinde de kullanılabilecek pratik bir yardımcı modüldür.
