KNX İndikatör Modülü | 24V DC Kırmızı Sarı Yeşil LED Gösterge

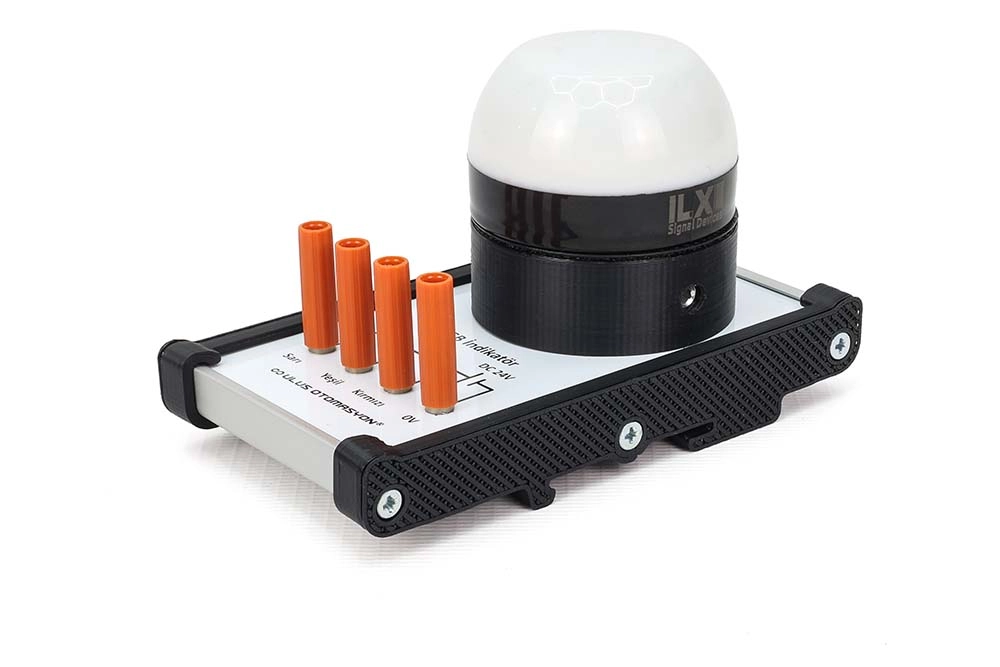

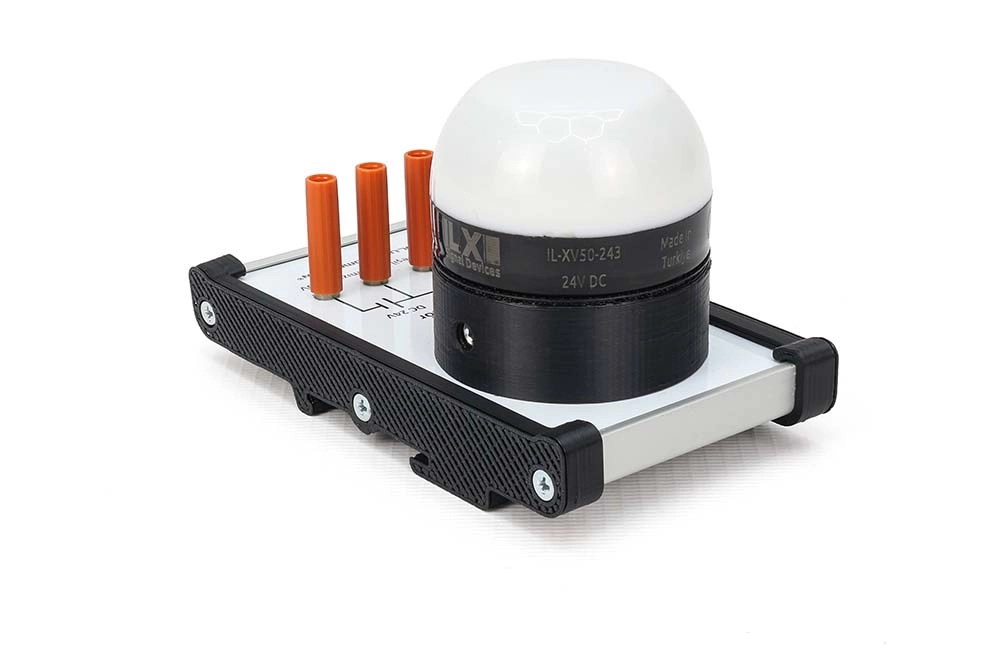

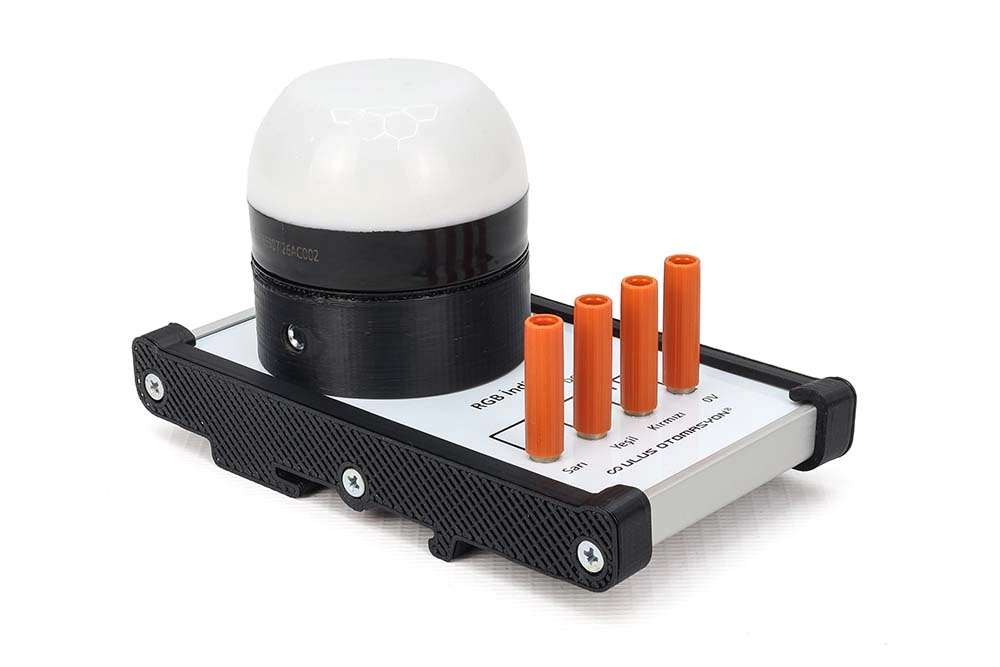

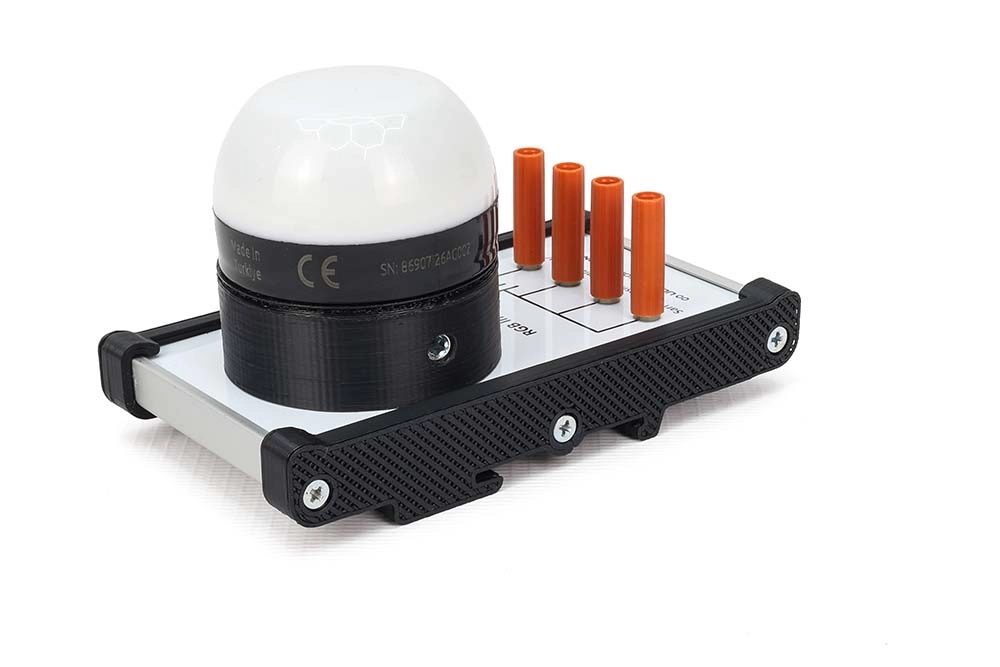

KNX İndikatör Modülü, KNX Akıllı Bina Otomasyonu Eğitim Setinde farklı çalışma durumlarının görsel olarak izlenebilmesi için kullanılan 3 renkli LED gösterge modülüdür.

Modülde kullanılan V50 serisi ikaz lambası, 24V DC besleme ile çalışır ve PNP kontrol bağlantısını destekler. Kırmızı, sarı ve yeşil olmak üzere üç farklı renk üzerinden sistem durumları, koşullar veya otomasyon sonuçları görsel olarak gösterilebilir.

KNX eğitim uygulamalarında özellikle perde-panjur kontrolü, koşullu çalışma, zaman kontrollü uygulamalar ve durum bildirimleri için kullanılabilir. Modülün bağlantı uçları born klemenslere çıkarılmış olup 4 mm test kablolarıyla hızlı şekilde bağlantı yapılabilir.

Ürün Özellikleri

• ✔️ Ürün tipi: KNX İndikatör Eğitim Modülü
• ✔️ Fonksiyon: 3 renkli LED durum göstergesi
• ✔️ Besleme gerilimi: 24V DC
• ✔️ Kontrol tipi: PNP
• ✔️ Işık renkleri: Kırmızı, Sarı, Yeşil
• ✔️ Sinyal tipi: Sürekli
• ✔️ Buzzer: Yok

3 Renkli Durum Göstergesi

V50 serisi indikatör üzerinde kırmızı, sarı ve yeşil LED ışık kaynakları bulunmaktadır. Her renk farklı bir sistem durumu veya otomasyon sonucu için kullanılabilir.

• ✅ Kırmızı: Alarm, durma, hata veya kritik durum göstergesi olarak kullanılabilir.
• ✅ Sarı: Bekleme, uyarı veya geçiş durumu için kullanılabilir.
• ✅ Yeşil: Çalışma, aktif veya normal durum göstergesi olarak kullanılabilir.
• ✅ Renklerin kullanım anlamları yapılan KNX senaryosuna göre değiştirilebilir.

Teknik Özellikler

• ✔️ Besleme gerilimi: 24V DC
• ✔️ Sinyal tipi: Sürekli
• ✔️ Işık kaynağı: LED
• ✔️ Işık renkleri: Kırmızı, Sarı, Yeşil
• ✔️ Kırmızı güç tüketimi: 1,3W
• ✔️ Sarı güç tüketimi: 0,9W
• ✔️ Yeşil güç tüketimi: 0,9W
• ✔️ Koruma sınıfı: IP65
• ✔️ Gövde malzemesi: ABS
• ✔️ Lens malzemesi: Polikarbonat
• ✔️ Çalışma sıcaklığı: -20°C ile +50°C

V50 İkaz Lambası Ölçüleri

• ✅ Boyutlar: 50 x 50 x 49 mm
• ✅ Yaklaşık ağırlık: 63,5 g
• ✅ Standart pano montajında M32 bağlantı yapısına sahiptir.
• ✅ Eğitim modülünde raya monte edilebilir taşıyıcı yapı üzerinde kullanılır.

PNP Kontrollü İndikatör

KNX İndikatör Modülünde kullanılan V50 serisi gösterge PNP kontrol sinyallerine uygundur. Bu sayede 24V DC PNP çıkış sağlayan kontrol devrelerinde renklerin ayrı ayrı çalıştırılması mümkündür.

• ✔ PNP çıkışlarla kontrol edilebilir.
• ✔ PLC çıkış uygulamalarında kullanılabilir.
• ✔ KNX aktüatör çıkışları üzerinden kontrol senaryoları oluşturulabilir.
• ✔ 24V DC otomasyon sistemlerinde durum göstergesi olarak kullanılabilir.

KNX Eğitim Setinde Kullanımı

KNX İndikatör Modülü, KNX sistemi içerisinde oluşturulan komut ve senaryoların sonucunun renkli olarak gözlemlenmesini sağlar. Böylece öğrenciler KNX telegramlarının fiziksel bir çıkış üzerindeki etkisini doğrudan görebilir.

• ✅ KNX Kombine Aktüatör üzerinden kontrol edilebilir.
• ✅ KNX Otomasyon Anahtarı üzerinden komut verilebilir.
• ✅ KNX Evrensel Arayüz girişlerine bağlı koşullara göre çalıştırılabilir.
• ✅ Farklı grup adresleri farklı renklerle ilişkilendirilebilir.
• ✅ Görsel durum bildirimi uygulamaları gerçekleştirilebilir.

Perde ve Panjur Uygulamalarında Kullanım

KNX perde ve panjur uygulamalarında indikatör renkleri hareket ve durum bilgisinin görsel olarak gösterilmesi için kullanılabilir.

• ✔️ Panjur açılma durumu bir renkle gösterilebilir.
• ✔️ Panjur kapanma durumu farklı bir renkle gösterilebilir.
• ✔️ Bekleme veya durma durumu üçüncü renk ile gösterilebilir.
• ✔️ KNX çıkış durumları görsel olarak takip edilebilir.

Koşullu Çalışma Uygulamaları

KNX programı içerisinde oluşturulan farklı koşullar, indikatör renkleriyle görsel olarak ifade edilebilir. Böylece lojik işlemler ve otomasyon sonuçları öğrenciler tarafından daha kolay takip edilebilir.

• ✅ Bir koşul gerçekleştiğinde yeşil LED yakılabilir.
• ✅ Uyarı durumunda sarı LED kullanılabilir.
• ✅ Alarm veya engelleme durumunda kırmızı LED kullanılabilir.
• ✅ Farklı otomasyon koşulları renklerle karşılaştırılabilir.

Zaman Kontrollü KNX Uygulamaları

İndikatör modülü, belirli zaman aralıklarında gerçekleştirilen KNX uygulamalarının sonucunu göstermek için de kullanılabilir.

• ✔ Belirlenen saatte farklı renk aktif edilebilir.
• ✔ Zaman kontrollü çalışma durumu gösterilebilir.
• ✔ Günlük veya haftalık KNX senaryolarında kullanılabilir.
• ✔ Zaman fonksiyonlarının fiziksel sonucu görsel olarak izlenebilir.

Born Klemensli Bağlantı Yapısı

İndikatörün besleme ve renk kontrol bağlantıları eğitim amaçlı kullanım için born klemenslere çıkarılmıştır. Böylece cihazın kendi bağlantı noktalarına sürekli müdahale edilmesine gerek kalmaz.

• ✅ Bağlantı uçlarına born klemenslerden erişilebilir.
• ✅ Metrik seri born klemensler kullanılmıştır.
• ✅ Standart test kablosu bağlanabilir.
• ✅ Emniyetli test kablosu kullanılabilir.
• ✅ Ölçü aleti probuyla kontrol ve ölçüm yapılabilir.

4 mm Test Kablosuyla Bağlantı

KNX İndikatör Modülü, 4 mm test kablolarıyla bağlantı yapılabilecek şekilde hazırlanmıştır. Bu yapı eğitim laboratuvarlarında deneylerin hızlı kurulmasını ve bağlantıların kolayca değiştirilmesini sağlar.

• ✔️ 4 mm test kablosuyla bağlantıya uygundur.
• ✔️ Deney bağlantıları hızlı gerçekleştirilebilir.
• ✔️ Modüller arasında kolay sök-tak sağlar.
• ✔️ Tekrar eden eğitim uygulamalarında kullanım kolaylığı sunar.

Raya Monte Edilebilir Modüler Yapı

KNX İndikatör Modülü, eğitim setlerinde kullanılan raylara kolayca monte edilebilir. Gerektiğinde çıkarılarak farklı eğitim setlerinde tekrar kullanılabilir.

• ✅ Raya kolayca monte edilebilir.
• ✅ Hızlı şekilde sökülebilir.
• ✅ Farklı eğitim sistemlerine taşınabilir.
• ✅ Modüler laboratuvar yapısını destekler.

Alüminyum Profilli Eğitim Modülü

Modülün mekanik taşıyıcı yapısında alüminyum profil kullanılmıştır. Bu yapı ürünü düzenli, taşınabilir ve eğitim setleriyle uyumlu hale getirir.

• ✔ Alüminyum profil taban kullanılmıştır.
• ✔ Modüler eğitim sistemiyle uyumludur.
• ✔ Estetik ve düzenli görünüm sağlar.
• ✔ Diğer eğitim modülleriyle görsel bütünlük oluşturur.

Kolay Bakım ve Onarım

İndikatör modülünün raya monte edilebilir ve modüler yapısı bakım işlemlerini kolaylaştırır. Gerektiğinde indikatör veya bağlantı bileşenleri sökülerek kontrol edilebilir ve değiştirilebilir.

• ✅ Modül kolayca sökülebilir.
• ✅ Bağlantı noktalarına kolay erişilebilir.
• ✅ Arızalı bileşenler ayrı olarak değiştirilebilir.
• ✅ Tüm eğitim setinin sökülmesine gerek kalmadan bakım yapılabilir.
• ✅ Gerektiğinde modül güncellenebilir.

KNX İndikatör Modülü ile Yapılabilecek Uygulamalar

• ✔️ KNX çıkış durum göstergesi uygulaması
• ✔️ Kırmızı-sarı-yeşil durum bildirimi
• ✔️ Perde ve panjur konum bildirimi
• ✔️ Koşullu çalışma uygulaması
• ✔️ Zaman kontrollü durum göstergesi
• ✔️ Alarm ve uyarı senaryoları
• ✔️ KNX lojik uygulamaları
• ✔️ Aktüatör çıkışlarının görsel olarak izlenmesi

Diğer Eğitim Setlerinde Kullanım

Modül 24V DC ile çalıştığı ve PNP kontrol bağlantısını desteklediği için yalnızca KNX Eğitim Seti ile sınırlı değildir. Uygun kontrol çıkışına sahip farklı otomasyon eğitim sistemlerinde de kullanılabilir.

• ✅ PLC eğitim setlerinde kullanılabilir.
• ✅ Sensör eğitim uygulamalarında kullanılabilir.
• ✅ Otomatik kumanda eğitimlerinde kullanılabilir.
• ✅ Makine durum göstergesi olarak kullanılabilir.
• ✅ 24V DC PNP kontrollü otomasyon uygulamalarına bağlanabilir.

PLC Eğitim Setlerinde Kullanım

PNP çıkışlı PLC'lerin dijital çıkışları kullanılarak kırmızı, sarı ve yeşil renkler ayrı ayrı kontrol edilebilir. Böylece makine durum lambası ve trafik ışığı benzeri PLC uygulamaları gerçekleştirilebilir.

• ✔ PLC dijital çıkışlarıyla kontrol edilebilir.
• ✔ Çalışıyor-bekliyor-hata durumları gösterilebilir.
• ✔ Sıralı ışık uygulamaları yapılabilir.
• ✔ Zamanlayıcı ve sayaç fonksiyonlarıyla birlikte kullanılabilir.

Koruma ve Gövde Özellikleri

• ✅ Koruma sınıfı: IP65
• ✅ Gövde malzemesi: ABS
• ✅ Lens malzemesi: Polikarbonat
• ✅ LED ışık kaynağı kullanılmıştır.
• ✅ Çalışma sıcaklığı: -20°C ile +50°C

Buzzer Bulunmaz

Bu üründe yalnızca görsel ikaz fonksiyonu bulunmaktadır ve buzzer özelliği yoktur. Sesli ikaz gerektiren uygulamalarda buzzer içeren farklı ikaz lambası serileri tercih edilmelidir.

• ✔️ Görsel ikaz: Var
• ✔️ Kırmızı LED: Var
• ✔️ Sarı LED: Var
• ✔️ Yeşil LED: Var
• ✔️ Buzzer: Yok

Kullanım Alanları

KNX İndikatör Modülü, otomasyon sistemlerinde durum bilgisinin renklerle gösterilmesinin öğretildiği farklı eğitim uygulamalarında kullanılabilir.

• ✅ KNX Akıllı Bina Otomasyonu Eğitim Setleri
• ✅ PLC eğitim setleri
• ✅ Elektrik-elektronik laboratuvarları
• ✅ Otomatik kumanda eğitim setleri
• ✅ Sensör ve aktüatör uygulamaları
• ✅ Makine durum göstergesi uygulamaları
• ✅ Mesleki ve teknik eğitim kurumları

Neden KNX İndikatör Modülü?

KNX İndikatör Modülü, KNX otomasyon sisteminde oluşturulan farklı durumların fiziksel olarak ve renkli LED göstergeler üzerinden gözlemlenmesini sağlayan uygulama odaklı bir eğitim modülüdür.

Kırmızı, sarı ve yeşil LED renkleri sayesinde normal çalışma, bekleme, uyarı ve alarm gibi farklı sistem durumları kolayca modellenebilir. Özellikle perde-panjur, zaman kontrollü, koşullu çalışma ve lojik KNX uygulamalarında görsel geri bildirim elemanı olarak kullanılabilir.

24V DC çalışma gerilimi, PNP kontrol yapısı, born klemensli bağlantılar, 4 mm test kablosu uyumu, raya monte edilebilir alüminyum profilli tasarımı ve kolay bakım yapılabilen modüler yapısı sayesinde KNX dışında farklı otomasyon eğitim sistemlerinde de kullanılabilecek çok amaçlı bir indikatör modülüdür.
