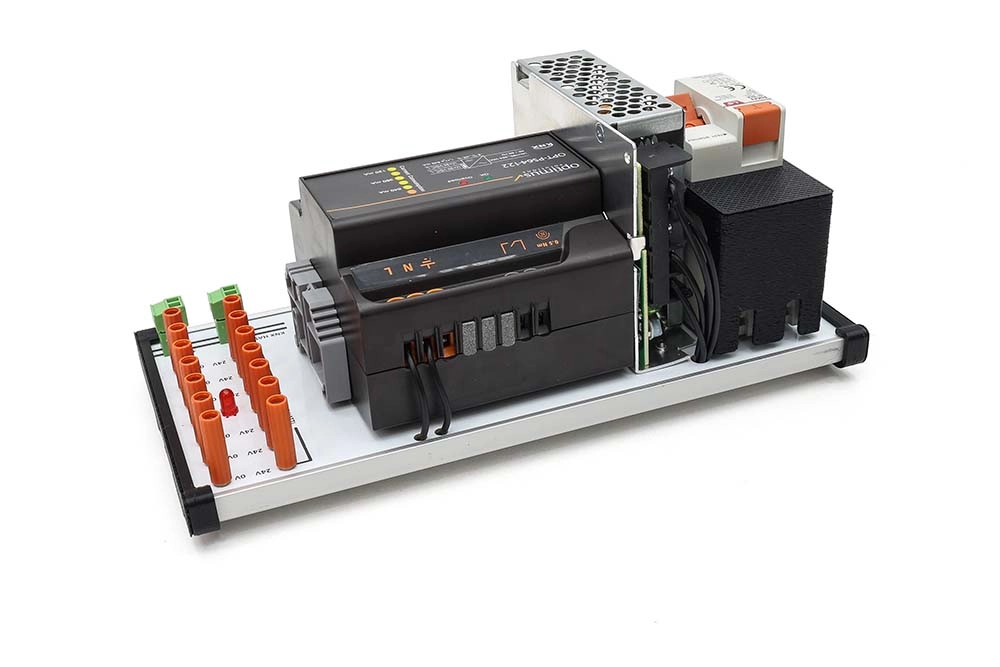

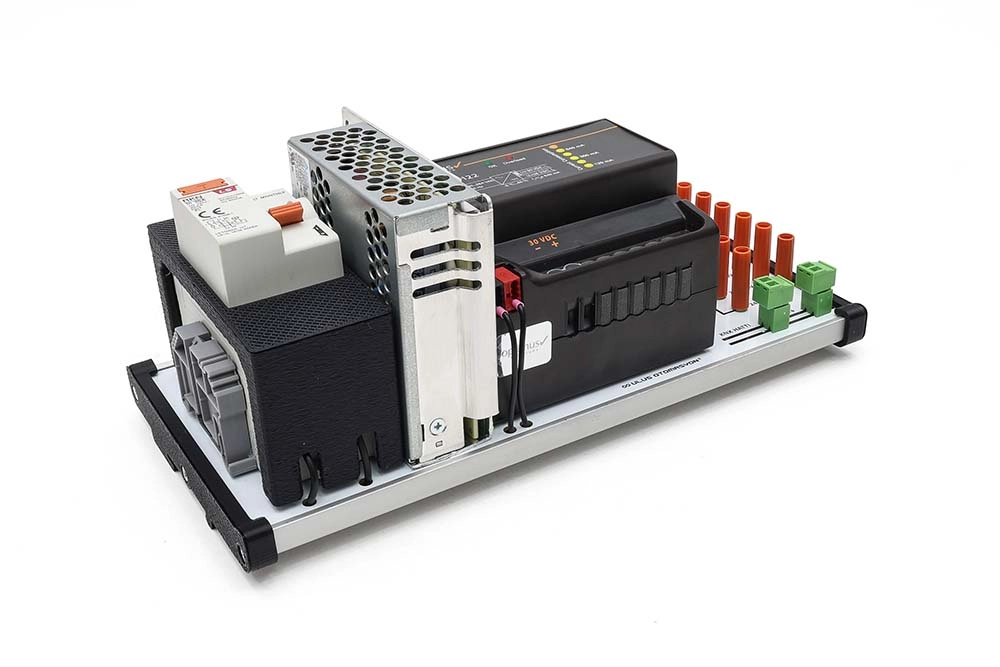

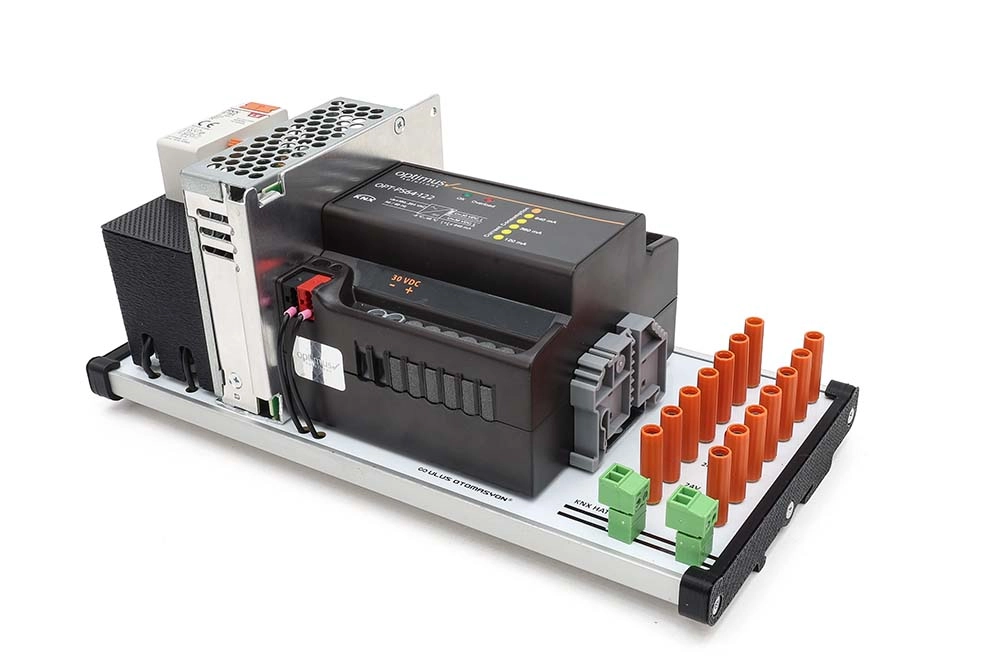

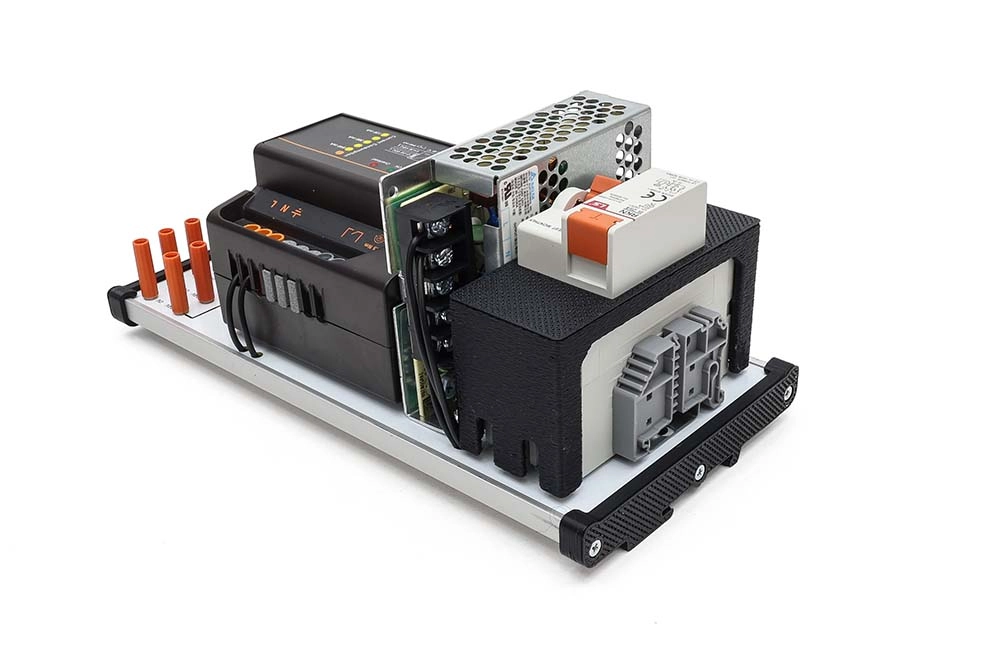

KNX Güç Kaynağı Modülü | 30V KNX ve 24V DC Besleme Ünitesi

KNX Güç Kaynağı Modülü, KNX Akıllı Bina Otomasyonu eğitim sistemini oluşturan temel eğitim modüllerinden biridir. KNX hattında bulunan sensör, aktuatör ve diğer KNX cihazlarının beslenmesi ve birbirleriyle haberleşebilmesi için gerekli 30V DC KNX hat gerilimini sağlar.

Modül aynı zamanda eğitim setinde kullanılan zil, indikatör, lamba ve benzeri çevre birimlerinin çalıştırılması için gerekli olan 24V DC yardımcı besleme kaynağını da içermektedir. Böylece KNX veri yolu ve 24V DC uygulama beslemesi tek modül üzerinden sağlanabilir.

Öğrenci güvenliğini artırmak amacıyla modül üzerinde 30 mA kaçak akım rölesi bulunmaktadır. Kaçak akım rölesinin üzeri koruma kapağı ile kapatılmıştır. Bu yapı, öğrenci ve kursiyerlerin şebeke gerilimi taşıyan bölümlere doğrudan temas etmesini engellemeye yardımcı olur.

Ürün Özellikleri

• ✔️ Ürün tipi: KNX Güç Kaynağı Eğitim Modülü
• ✔️ KNX Akıllı Bina Otomasyonu eğitim sistemleri için tasarlanmıştır.
• ✔️ KNX hat çıkış gerilimi: 30V DC
• ✔️ Çevre birimi beslemesi: 24V DC
• ✔️ Giriş besleme gerilimi: 190...265 VAC, 50/60 Hz
• ✔️ Kaçak akım koruması: 30 mA
• ✔️ Sertifika: CE

KNX Güç Kaynağı Ne İşe Yarar?

KNX güç kaynağı, KNX haberleşme hattının çalışabilmesi için gerekli sabit DC gerilimi sağlar. KNX sisteminde bulunan sensörler, butonlar, aktuatörler ve diğer haberleşme cihazları aynı veri yolu üzerinden hem beslenir hem de birbirleriyle iletişim kurar.

• ✅ KNX hattına gerekli besleme gerilimini sağlar.
• ✅ KNX cihazlarının haberleşmesini destekler.
• ✅ Eğitim setindeki KNX altyapısının temel besleme bileşenidir.
• ✅ Paralel KNX hat bağlantılarına imkan verir.
• ✅ KNX sistemlerinin çalışma prensibinin uygulamalı öğrenilmesini sağlar.

KNX 30V DC Hat Beslemesi

Modül, KNX haberleşme hattının çalışması için gerekli olan KNX 30V DC çıkış gerilimini sağlar. Bu çıkış KNX veri yolu üzerinden diğer eğitim modüllerine aktarılabilir.

• ✔️ KNX çıkış gerilimi: 30V DC
• ✔️ KNX sensörlerinin beslenmesinde kullanılabilir.
• ✔️ KNX aktuatörlerinin veri yolu beslemesini sağlar.
• ✔️ KNX haberleşme hattının çalışması için temel enerji kaynağıdır.
• ✔️ Diğer KNX modüllerine paralel hat bağlantısı yapılabilir.

24V DC Çevre Birim Besleme Kaynağı

KNX hat beslemesinden bağımsız olarak modül üzerinde 24V DC çevre birim besleme kaynağı bulunmaktadır. Bu çıkış, eğitim setinde kullanılan zil, indikatör, lamba ve diğer 24V DC alıcıların çalıştırılması için kullanılabilir.

• ✅ Çevre birimi besleme gerilimi: 24V DC
• ✅ Zil uygulamalarında kullanılabilir.
• ✅ İndikatör ve sinyal lambalarını besleyebilir.
• ✅ 24V DC eğitim modüllerinin beslenmesinde kullanılabilir.
• ✅ KNX çıkış uygulamalarında yük besleme hattı oluşturur.

14 Adet 24V DC Besleme Bornu

24V DC çevre birim besleme hattı, öğrencilerin kolayca bağlantı yapabilmesi için panel üzerindeki born klemenslere çıkarılmıştır. Modül üzerinde 7 adet +24V ve 7 adet 0V çıkış noktası bulunmaktadır.

• ✔️ 7 adet +24V DC born klemens bulunur.
• ✔️ 7 adet 0V DC born klemens bulunur.
• ✔️ Toplam 14 adet çevre birim bağlantı noktası sunar.
• ✔️ Born klemenslerin yanında sembol ve açıklamalar bulunur.
• ✔️ Birden fazla deney modülünün aynı besleme kaynağından çalıştırılmasını kolaylaştırır.

Born Klemensli Eğitim Yapısı

Eğitim modülünde 24V DC besleme uçları doğrudan born klemenslere çıkarılmıştır. Bu yapı sayesinde öğrenciler cihaz terminallerine müdahale etmek zorunda kalmadan deney bağlantılarını kolayca gerçekleştirebilir.

• ✅ Bağlantılar panel üzerinden yapılabilir.
• ✅ Sembol ve açıklamalar bağlantı noktalarının anlaşılmasını kolaylaştırır.
• ✅ 4 mm test kablolarıyla uygulama yapılabilir.
• ✅ Deney devreleri hızlı şekilde kurulup değiştirilebilir.
• ✅ Eğitim laboratuvarlarında düzenli bağlantı yapısı sağlar.

30 mA Kaçak Akım Rölesi

Modül üzerinde 30 mA kaçak akım rölesi bulunmaktadır. Bu koruma elemanı, eğitim setinin şebeke tarafında oluşabilecek kaçak akım durumlarında ek koruma sağlamak amacıyla kullanılmaktadır.

• ✔ Kaçak akım hassasiyeti: 30 mA
• ✔ Şebeke besleme tarafında koruma sağlar.
• ✔ Elektriksel güvenliğin artırılmasına yardımcı olur.
• ✔ Eğitim ortamları için kontrollü kullanım yapısı sağlar.

Koruma Kapaklı Şebeke Bölümü

Kaçak akım rölesinin bulunduğu şebeke gerilimli bölüm, koruyucu kapak ile kapatılmıştır. Bu sayede öğrenci ve kursiyerlerin 230V AC taşıyan bölümlere doğrudan temas etme riski azaltılmıştır.

• ✅ Şebeke gerilimli bölüm koruma kapağı altındadır.
• ✅ Öğrencinin doğrudan enerji taşıyan terminallere erişimi sınırlandırılmıştır.
• ✅ Eğitim laboratuvarlarında daha güvenli çalışma ortamı sağlar.
• ✅ Koruma elemanları modül üzerinde düzenli şekilde konumlandırılmıştır.

Paralel KNX Hat Bağlantısı

Modül üzerinde kullanılan geçmeli PCB klemensler, KNX veri yolunun diğer modüllere paralel şekilde devam ettirilmesini kolaylaştırır.

• ✔️ Geçmeli PCB klemens yapısı bulunur.
• ✔️ Paralel KNX hat bağlantısı yapılabilir.
• ✔️ Birden fazla KNX eğitim modülü aynı hatta bağlanabilir.
• ✔️ KNX veri yolu topolojisinin uygulamalı öğrenilmesine yardımcı olur.
• ✔️ Modüler eğitim sistemi kurulmasını kolaylaştırır.

4 mm Test Kablosuyla Uygulama

Çevre birimlerinin ve diğer eğitim modüllerinin elektrik bağlantıları 4 mm test kablolarıyla gerçekleştirilebilir. Born klemensli yapı sayesinde deney devreleri hızlı şekilde kurulabilir.

• ✅ 4 mm test kablosu kullanımına uygundur.
• ✅ Besleme bağlantıları hızlı şekilde yapılabilir.
• ✅ Deney devresi kolayca değiştirilebilir.
• ✅ Farklı KNX uygulamaları tekrar tekrar oluşturulabilir.

Alüminyum Elektronik Profil Kutusu

KNX Güç Kaynağı Modülü, alüminyum elektronik profil kutusu üzerine monte edilmiştir. Bu yapı, ürüne düzenli ve profesyonel bir görünüm kazandırırken eğitim seti rayına kolay montaj imkanı sağlar.

• ✔ Alüminyum elektronik profil kutusu kullanılmıştır.
• ✔ Modüler eğitim sistemine uygun yapıdadır.
• ✔ Raya kolayca monte edilebilir.
• ✔ Eğitim modülleri arasında görsel bütünlük sağlar.
• ✔ Sök-tak uygulamalarını kolaylaştırır.

Teknik Özellikler

• ✅ Giriş besleme gerilimi: 190...265 VAC
• ✅ Şebeke frekansı: 50 / 60 Hz
• ✅ KNX hat çıkışı: 30V DC
• ✅ Yardımcı besleme çıkışı: 24V DC
• ✅ +24V bağlantı noktası: 7 adet
• ✅ 0V bağlantı noktası: 7 adet
• ✅ Kaçak akım koruması: 30 mA
• ✅ Sertifika: CE

KNX Eğitim Setinde Kullanımı

KNX Güç Kaynağı Modülü, KNX eğitim setinin enerji altyapısını oluşturan temel modüllerden biridir. Diğer KNX sensör ve aktuatör modülleri bu cihaz tarafından oluşturulan KNX veri yolu üzerinden beslenebilir ve haberleşebilir.

• ✔️ KNX Kombine Aktuatör Modülü ile kullanılabilir.
• ✔️ KNX sensör ve buton modüllerinin veri yolu beslemesini sağlar.
• ✔️ 24V DC zil ve indikatör modüllerini besleyebilir.
• ✔️ Akıllı bina otomasyonu senaryolarının kurulmasını sağlar.
• ✔️ KNX sistem altyapısının çalışma mantığını öğretir.

Eğitim Setinde Yapılabilecek Uygulamalar

• ✅ KNX veri yolu beslemesinin incelenmesi
• ✅ KNX modüllerinin paralel veri yolu bağlantısı
• ✅ 24V DC çevre birim besleme uygulamaları
• ✅ KNX sensör ve aktuatör bağlantıları
• ✅ Zil, indikatör ve lamba besleme uygulamaları
• ✅ KNX sistem topolojisinin incelenmesi
• ✅ Kaçak akım koruma elemanının çalışma prensibinin incelenmesi

Kullanım Alanları

KNX Güç Kaynağı Eğitim Modülü, KNX ve akıllı bina otomasyonu uygulamalarının öğretildiği eğitim kurumlarında ve teknik laboratuvarlarda kullanılabilir.

• ✔️ KNX Akıllı Bina Otomasyonu Eğitim Setleri
• ✔️ Mesleki ve teknik liseler
• ✔️ Elektrik-elektronik laboratuvarları
• ✔️ Üniversite ve meslek yüksekokulları
• ✔️ Bina otomasyon eğitim merkezleri
• ✔️ KNX ve ETS uygulama eğitimleri
• ✔️ Teknik kurs ve eğitim merkezleri

Neden KNX Güç Kaynağı Modülü?

KNX Güç Kaynağı Modülü, KNX sisteminin veri yolu beslemesi ile eğitim setindeki 24V DC çevre birim beslemesini tek modülde birleştirir. Bu yapı, KNX eğitim sisteminin daha düzenli ve anlaşılır şekilde kurulmasına yardımcı olur.

30V DC KNX hat çıkışı, 7 adet +24V ve 7 adet 0V born klemens, 30 mA kaçak akım rölesi, koruma kapaklı şebeke bölümü, paralel KNX bağlantı imkanı ve 4 mm test kablolarına uygun eğitim yapısı sayesinde öğrenciler hem KNX altyapısını hem de çevre birim besleme sistemini uygulamalı olarak öğrenebilir.

Alüminyum elektronik profil kutusu ve modüler bağlantı yapısı sayesinde KNX Akıllı Bina Otomasyonu Eğitim Seti içerisinde kolayca kullanılabilen, güvenli ve uygulama odaklı bir besleme modülüdür.
