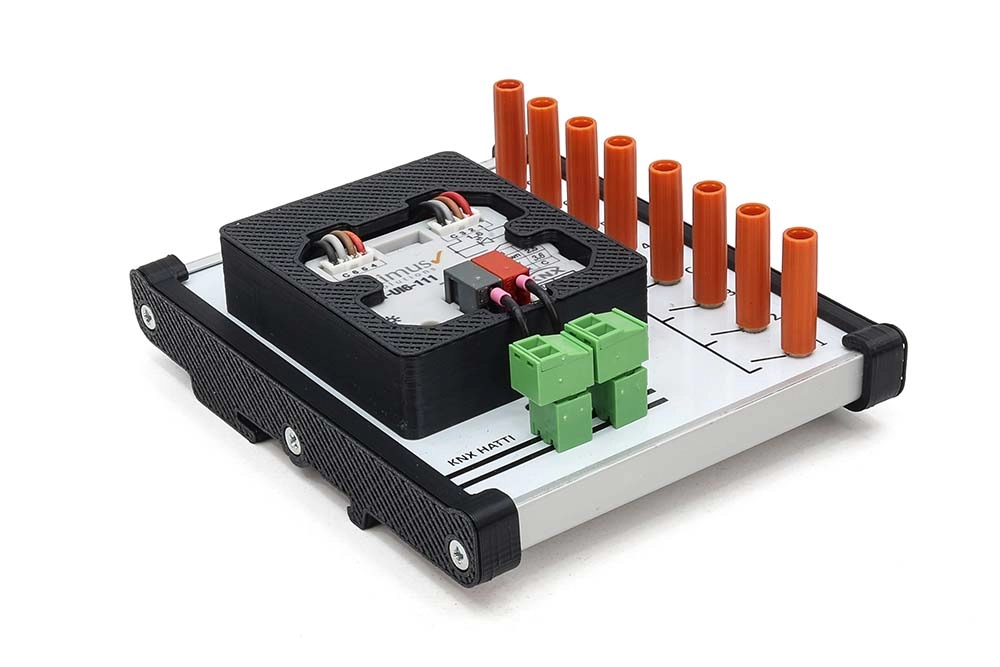

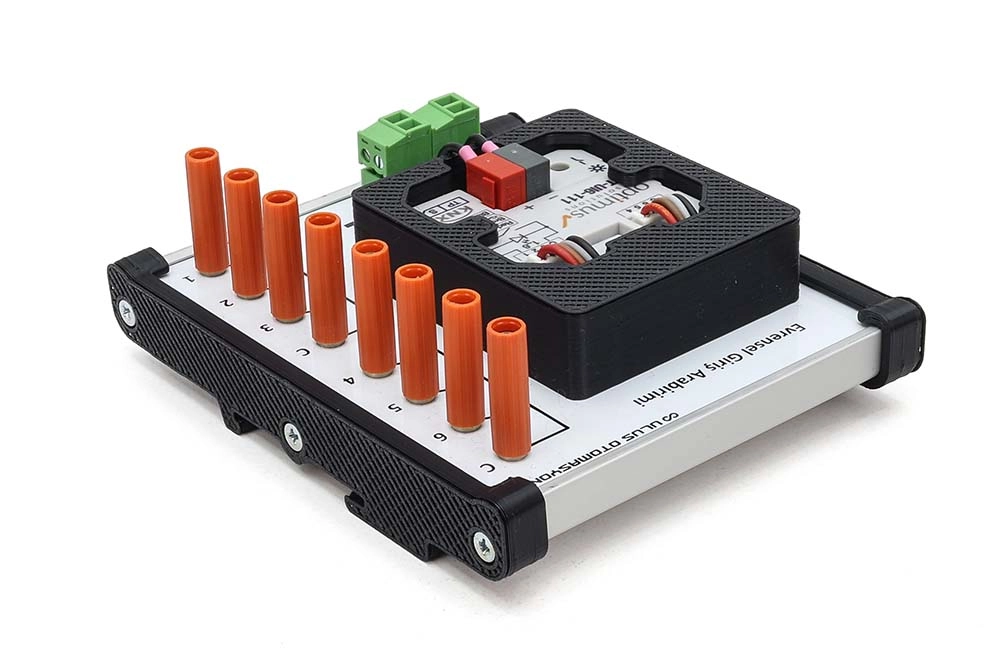

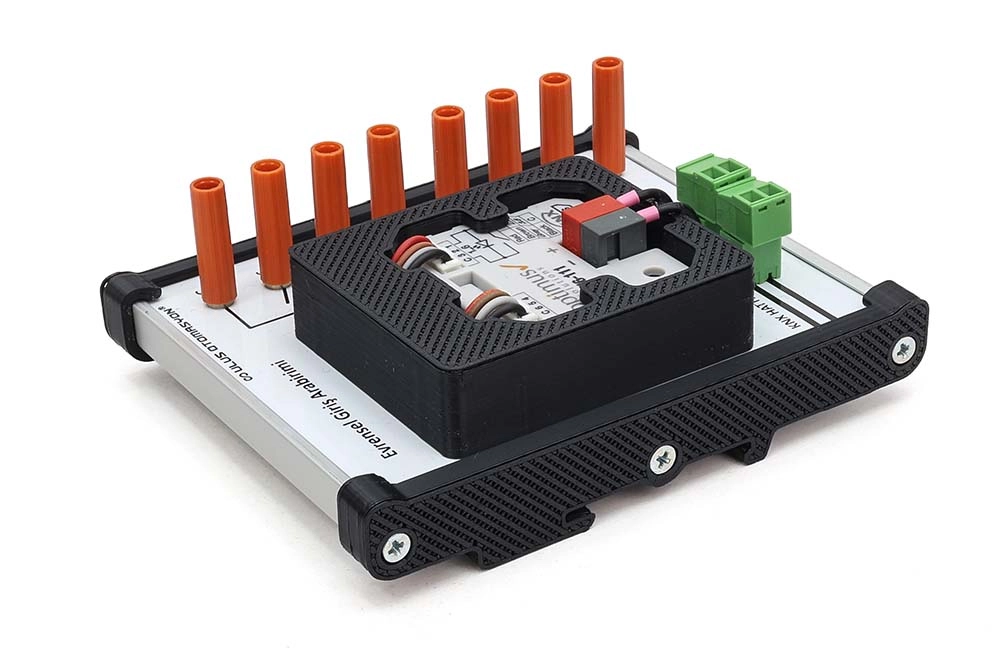

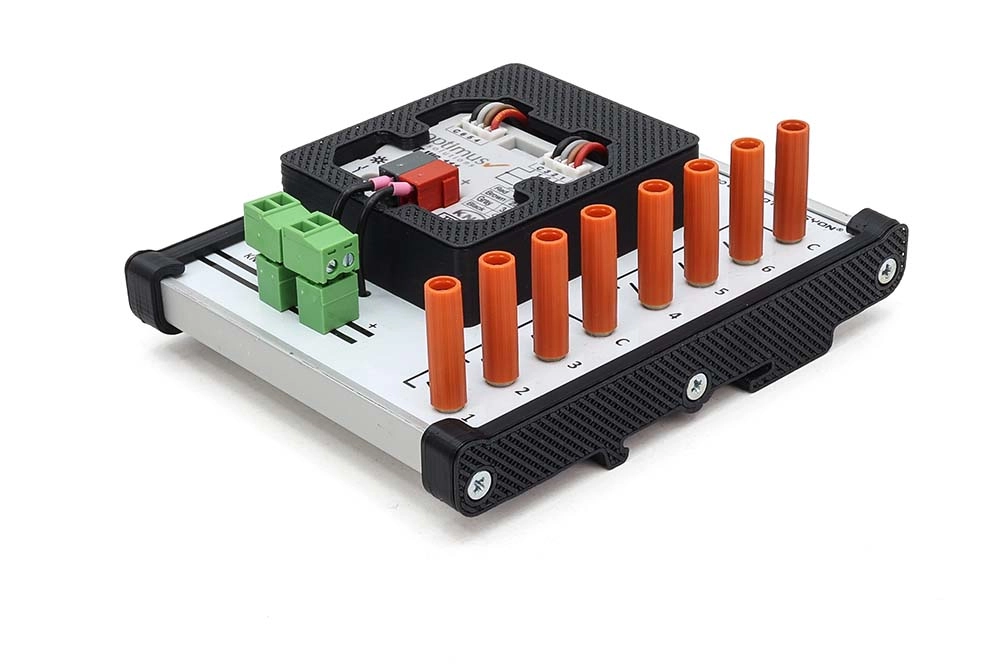

KNX Evrensel Arayüz Modülü | 6 Girişli KNX Eğitim Modülü

KNX Evrensel Arayüz Modülü, KNX Akıllı Bina Otomasyonu eğitim sistemini oluşturan giriş modüllerinden biridir. Harici anahtar, buton ve kuru kontaklardan alınan bilgilerin KNX veri yoluna aktarılmasını ve farklı otomasyon fonksiyonlarında kullanılmasını sağlar.

Modül üzerinde bulunan 6 adet giriş; Değer Gönder, Dimmer, Perde/Panjur ve Sayaç fonksiyonlarında yapılandırılabilir. Her giriş ayrı ayrı aktif veya pasif edilebilir ve farklı anahtar tiplerine göre programlanabilir.

Kalıcı veya yaylı, normalde açık ya da normalde kapalı kontak tipindeki anahtarlar girişlere bağlanabilir. Bu sayede öğrenciler farklı kontak yapılarını, kısa ve uzun basma davranışlarını ve KNX sisteminde farklı veri tiplerinin nasıl gönderildiğini uygulamalı olarak inceleyebilir.

Ürün Özellikleri

• ✔️ Ürün tipi: KNX Evrensel Arayüz Eğitim Modülü
• ✔️ Giriş sayısı: 6 adet
• ✔️ Giriş fonksiyonları: Değer Gönder, Dimmer, Perde/Panjur ve Sayaç
• ✔️ Besleme gerilimi: KNX 30 VDC
• ✔️ KNX akım tüketimi: 8 mA
• ✔️ KNX modu: S-Mode
• ✔️ Sertifika: CE

6 Adet Programlanabilir Giriş

KNX Evrensel Arayüz üzerinde 6 adet giriş bulunmaktadır. Her giriş ayrı ayrı yapılandırılabilir ve farklı kontrol işlevleri için kullanılabilir.

• ✅ Toplam giriş sayısı: 6
• ✅ Her giriş bağımsız olarak programlanabilir.
• ✅ Her giriş aktif veya pasif edilebilir.
• ✅ Farklı kontak tipleriyle kullanılabilir.
• ✅ KNX sistemine farklı veri tiplerinde bilgi gönderilebilir.

Giriş Fonksiyonları

Her giriş, ETS üzerinden uygulamanın ihtiyacına göre farklı bir fonksiyona atanabilir. Bu yapı, tek bir modül ile farklı KNX kontrol senaryolarının uygulanmasına imkan sağlar.

• ✔️ Değer Gönder fonksiyonu
• ✔️ Dimmer kontrolü
• ✔️ Perde/Panjur kontrolü
• ✔️ Sayaç fonksiyonu
• ✔️ Farklı girişlere farklı fonksiyonlar atanabilir.

Kalıcı ve Yaylı Anahtar Desteği

Modül girişlerine hem kalıcı tip anahtarlar hem de yaylı butonlar bağlanabilir. Bu özellik sayesinde farklı elektriksel kontrol elemanlarının KNX sistemine entegrasyonu uygulamalı olarak gerçekleştirilebilir.

• ✅ Kalıcı tip kontaklar kullanılabilir.
• ✅ Yaylı tip butonlar kullanılabilir.
• ✅ Normalde açık kontaklar bağlanabilir.
• ✅ Normalde kapalı kontaklar bağlanabilir.
• ✅ Farklı anahtar tiplerinin davranışları karşılaştırılabilir.

Normalde Açık ve Normalde Kapalı Kontak Kullanımı

Her giriş, kullanılacak anahtar tipine göre normalde açık veya normalde kapalı olarak değerlendirilebilir. Böylece öğrenciler saha uygulamalarında kullanılan farklı kontak yapılarını KNX sistemine bağlamayı öğrenebilir.

• ✔ Normalde açık kontak uygulamaları yapılabilir.
• ✔ Normalde kapalı kontak uygulamaları yapılabilir.
• ✔ Kontak durumları KNX telegramına dönüştürülebilir.
• ✔ Giriş davranışı ETS üzerinden yapılandırılabilir.

Kalıcı Kontaklarda İki Durumlu Veri Gönderimi

Kalıcı tip kontak bağlantılarında, anahtarın her iki konumu için farklı bilgiler gönderilebilir. Böylece açık ve kapalı kontak durumlarına farklı KNX komutları atanabilir.

• ✅ Kontak açık durumuna farklı komut atanabilir.
• ✅ Kontak kapalı durumuna farklı komut atanabilir.
• ✅ İki farklı veri tipi veya değer gönderimi yapılabilir.
• ✅ Anahtar konumuna bağlı otomasyon senaryoları oluşturulabilir.

Kısa ve Uzun Basma Fonksiyonları

Yaylı tip anahtarlar kullanıldığında normal basma ve uzun basma durumları birbirinden ayrılarak farklı fonksiyonlar gerçekleştirilebilir.

• ✔️ Kısa basma için ayrı fonksiyon atanabilir.
• ✔️ Uzun basma için ayrı fonksiyon atanabilir.
• ✔️ Farklı çıkışlardan farklı veri tipleri alınabilir.
• ✔️ Dimmer ve perde-panjur uygulamalarında kullanılabilir.

Değer Gönderme Uygulamaları

Değer Gönder fonksiyonu sayesinde giriş durumuna bağlı olarak KNX veri yoluna farklı değerler iletilebilir. Bu yapı, klasik açma-kapama işlemlerinin ötesinde farklı otomasyon senaryoları oluşturulmasına yardımcı olur.

• ✅ Giriş değişimine göre değer gönderilebilir.
• ✅ Farklı KNX veri tipleri kullanılabilir.
• ✅ Grup adreslerine farklı komutlar gönderilebilir.
• ✅ Akıllı bina senaryolarında kullanılabilir.

Dimmer Kontrol Uygulamaları

KNX Evrensel Arayüz girişleri, dimmer kontrolü için yapılandırılabilir. Yaylı buton ile kısa basma ve uzun basma davranışları kullanılarak ışık açma-kapama ve seviye ayarlama fonksiyonları uygulanabilir.

• ✔ Kısa basma ile açma-kapama yapılabilir.
• ✔ Uzun basma ile ışık seviyesi değiştirilebilir.
• ✔ KNX dimmer aktuatörleriyle birlikte kullanılabilir.
• ✔ Aydınlatma otomasyonu deneyleri gerçekleştirilebilir.

Perde ve Panjur Kontrolü

Girişler perde ve panjur kontrolü için yapılandırılarak KNX sistemindeki panjur veya perde aktuatörlerine komut gönderilebilir.

• ✅ Perde yukarı-aşağı kontrolü yapılabilir.
• ✅ Panjur kontrolü gerçekleştirilebilir.
• ✅ Kısa ve uzun basma fonksiyonları kullanılabilir.
• ✅ KNX motor kontrol mantığı uygulamalı olarak öğrenilebilir.

Sayaç Fonksiyonu

Modül girişleri sayaç fonksiyonunda kullanılarak kontak değişimleri veya darbe bilgileri KNX sistemi içerisinde değerlendirilebilir.

• ✔️ Giriş darbeleri sayılabilir.
• ✔️ Sayaç uygulamaları gerçekleştirilebilir.
• ✔️ Kontak değişimleri KNX sistemi üzerinden izlenebilir.
• ✔️ Eğitim amaçlı sayma uygulamaları oluşturulabilir.

Born Klemensli Eğitim Yapısı

Modül üzerindeki 6 giriş bağlantısı born klemenslere çıkarılmıştır. Born klemenslerin yanında sembol ve açıklamalar bulunması, öğrencilerin bağlantı noktalarını kolayca belirlemesini sağlar.

• ✅ 6 girişin tamamı born klemenslere çıkarılmıştır.
• ✅ Bağlantı noktalarında semboller bulunur.
• ✅ Terminal açıklamaları panel üzerinde yer alır.
• ✅ Deney bağlantıları daha düzenli gerçekleştirilebilir.
• ✅ Cihazın kendi terminallerine sürekli müdahale gerekmez.

4 mm Test Kablosuyla Bağlantı

Evrensel arayüz girişleri, eğitim setindeki anahtar, buton ve diğer kontak modüllerine 4 mm test kabloları kullanılarak bağlanabilir.

• ✔ 4 mm test kablosu ile bağlantıya uygundur.
• ✔ Deney devreleri hızlı kurulabilir.
• ✔ Bağlantılar kolayca değiştirilebilir.
• ✔ Farklı giriş senaryoları kısa sürede uygulanabilir.

Paralel KNX Hat Bağlantısı

Modül üzerinde bulunan geçmeli PCB klemensler, KNX veri yolunun diğer eğitim modüllerine paralel şekilde devam ettirilmesine imkan sağlar.

• ✅ Geçmeli KNX bağlantı klemensleri bulunur.
• ✅ Paralel KNX hat bağlantısı yapılabilir.
• ✅ Birden fazla eğitim modülü aynı KNX hattına bağlanabilir.
• ✅ Modüler eğitim sistemi kurulmasını kolaylaştırır.

KNX Besleme ve Haberleşme Özellikleri

• ✔️ Besleme gerilimi: KNX 30 VDC
• ✔️ KNX akım tüketimi: 8 mA
• ✔️ KNX modu: S-Mode
• ✔️ Bağlantı tipi: KNX bağlantı
• ✔️ Sertifika: CE

Programlama Anahtarına Kolay Erişim

KNX fiziksel adresleme işlemlerinde kullanılan programlama anahtarına eğitim modülü üzerinden kolayca erişilebilir.

• ✅ Programlama anahtarına kolay erişim sağlanır.
• ✅ ETS üzerinden fiziksel adres ataması yapılabilir.
• ✅ Modül sökülmeden programlama işlemi gerçekleştirilebilir.
• ✅ Adresleme uygulamaları eğitim sırasında kolayca yapılabilir.

Alüminyum Elektronik Profil Kutusu

KNX Evrensel Arayüz Modülü, alüminyum elektronik profil kutusu üzerine monte edilmiştir. Bu yapı, eğitim modülünü kompakt, düzenli ve raya kolay monte edilebilir hale getirir.

• ✔ Alüminyum elektronik profil kutusu kullanılmıştır.
• ✔ Eğitim seti rayına kolayca monte edilebilir.
• ✔ Modüler ve taşınabilir yapı sunar.
• ✔ Diğer KNX eğitim modülleriyle görsel bütünlük sağlar.

KNX Eğitim Setinde Yapılabilecek Uygulamalar

• ✅ Kalıcı anahtar bağlantısı
• ✅ Yaylı buton bağlantısı
• ✅ Normalde açık kontak uygulaması
• ✅ Normalde kapalı kontak uygulaması
• ✅ KNX değer gönderme uygulaması
• ✅ KNX dimmer kontrolü
• ✅ Perde ve panjur kontrolü
• ✅ Sayaç uygulaması
• ✅ Kısa ve uzun basma fonksiyonlarının programlanması
• ✅ Farklı veri tiplerinde telegram gönderimi

Klasik Anahtarları KNX Sistemine Bağlama

KNX Evrensel Arayüz, klasik mekanik anahtar ve butonların KNX sistemine dahil edilmesine imkan sağlar. Böylece KNX için özel üretilmiş bir duvar anahtarı kullanılması zorunlu olmadan mevcut kontak bilgileri KNX veri yoluna aktarılabilir.

• ✔️ Klasik butonlar KNX sistemine bağlanabilir.
• ✔️ Mekanik anahtar kontakları KNX telegramına dönüştürülebilir.
• ✔️ Farklı üreticilerin kuru kontak çıkışları değerlendirilebilir.
• ✔️ Retrofit bina otomasyonu mantığı öğretilebilir.

Kullanım Alanları

KNX Evrensel Arayüz Eğitim Modülü, KNX ve akıllı bina otomasyonu uygulamalarının öğretildiği eğitim kurumları ile teknik laboratuvarlarda kullanılabilir.

• ✅ KNX Akıllı Bina Otomasyonu Eğitim Setleri
• ✅ ETS programlama eğitimleri
• ✅ Mesleki ve teknik liseler
• ✅ Üniversite ve meslek yüksekokulları
• ✅ Elektrik-elektronik laboratuvarları
• ✅ Bina otomasyon eğitim merkezleri
• ✅ Aydınlatma ve perde-panjur otomasyonu eğitimleri

Neden KNX Evrensel Arayüz Modülü?

KNX Evrensel Arayüz Modülü, klasik anahtar, buton ve kuru kontak bilgilerinin KNX otomasyon sistemine aktarılmasını uygulamalı olarak öğretmek için geliştirilmiş çok fonksiyonlu bir eğitim modülüdür.

6 bağımsız giriş, Değer Gönder, Dimmer, Perde/Panjur ve Sayaç fonksiyonları, kalıcı-yaylı ve NO-NC kontak desteği sayesinde tek modül üzerinde çok sayıda farklı KNX giriş uygulaması gerçekleştirilebilir.

Born klemensli giriş yapısı, 4 mm test kablosuyla kolay bağlantı, paralel KNX hattı, kolay erişilebilir programlama anahtarı ve alüminyum elektronik profil kutusu sayesinde KNX Akıllı Bina Otomasyonu Eğitim Seti içerisinde pratik ve anlaşılır bir giriş modülü olarak kullanılabilir.
