KNX Kombine Aktuatör Modülü | 12 Çıkış 16A Akıllı Bina Otomasyonu

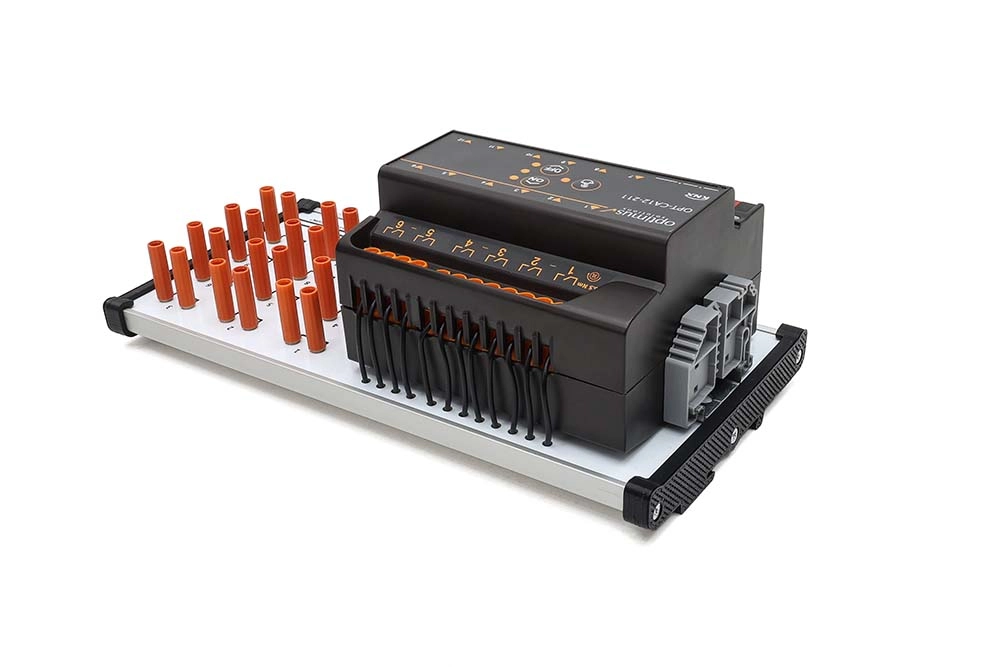

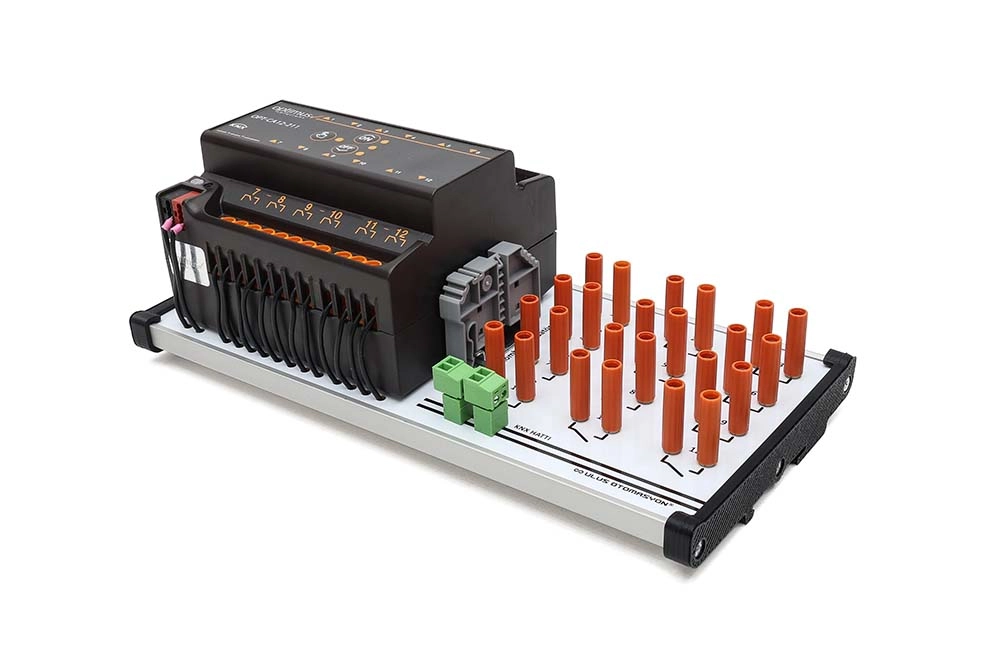

KNX Kombine Aktuatör Modülü, KNX Akıllı Bina Otomasyonu eğitim sistemini oluşturan uygulama modüllerinden biridir. Tek bir cihaz üzerinden farklı bina otomasyon fonksiyonlarının kontrol edilmesine ve KNX aktuatör çalışma prensibinin uygulamalı olarak öğrenilmesine imkan sağlar.

Kombine aktuatör; şalter/valf, perde/panjur, 3 nokta motor ve fan coil kontrolü gibi farklı uygulamaları tek cihaz üzerinde bir araya getirir. Böylece öğrenciler aynı modül üzerinden farklı KNX çıkış kontrol senaryolarını oluşturabilir ve ETS üzerinden programlama uygulamaları gerçekleştirebilir.

Modül üzerindeki tüm çıkışlar born klemenslere çıkarılmıştır. Bağlantı noktalarının yanında bulunan sembol ve açıklamalar sayesinde çıkış fonksiyonlarının takip edilmesi ve deney bağlantılarının gerçekleştirilmesi kolaylaştırılmıştır.

Ürün Özellikleri

• ✔️ Ürün tipi: KNX Kombine Aktuatör Eğitim Modülü
• ✔️ KNX Akıllı Bina Otomasyonu eğitim sistemleri için tasarlanmıştır.
• ✔️ Çıkış sayısı: 12 adet
• ✔️ Çıkış yük karakteristiği: 16A @ 250 VAC
• ✔️ Besleme gerilimi: KNX 30 VDC
• ✔️ KNX akım tüketimi: Maksimum 10 mA
• ✔️ KNX çalışma modu: S-Mode

Tek Modülde Birden Fazla Kontrol Fonksiyonu

KNX Kombine Aktuatör, farklı bina otomasyon uygulamalarını aynı cihaz üzerinden gerçekleştirebilmek için çok fonksiyonlu olarak kullanılabilir. Çıkışlar, yapılacak KNX uygulamasına göre farklı kontrol görevlerinde değerlendirilebilir.

• ✅ Şalter kontrolü uygulamaları yapılabilir.
• ✅ Valf kontrolü uygulamaları yapılabilir.
• ✅ Perde ve panjur kontrolü gerçekleştirilebilir.
• ✅ 3 nokta motor kontrolü uygulanabilir.
• ✅ Fan coil kontrolü uygulamaları gerçekleştirilebilir.

12 Bağımsız Çıkış

Aktuatör üzerinde 12 adet çıkış bulunmaktadır. Eğitim modülünde bu çıkışların tamamı öğrencilerin kolayca bağlantı yapabilmesi için panel üzerindeki born klemenslere çıkarılmıştır.

• ✔️ Toplam 12 adet çıkış bulunmaktadır.
• ✔️ Çıkışların tamamına panel üzerinden erişilebilir.
• ✔️ Her çıkış için ilgili sembol ve açıklamalar bulunmaktadır.
• ✔️ 4 mm test kablolarıyla deney bağlantıları gerçekleştirilebilir.
• ✔️ Farklı KNX kontrol senaryoları aynı modül üzerinde kurulabilir.

Bağımsız Girişli Çıkış Terminalleri

KNX Kombine Aktuatör, bağımsız girişli çıkış terminallerine sahiptir. Bu yapı, eğitim uygulamalarında farklı çıkışların farklı elektriksel bağlantı senaryolarında kullanılmasına imkan sağlar.

• ✅ Outputs with Individual Source yapısına sahiptir.
• ✅ Çıkış bağlantıları ayrı ayrı incelenebilir.
• ✅ Farklı yük kontrol deneyleri oluşturulabilir.
• ✅ Aktuatör çıkış mantığının uygulamalı öğrenilmesini sağlar.

Manuel Kontrol Özelliği

Cihaz üzerindeki kontrol tuşları sayesinde çıkışlara doğrudan erişilebilir. Manuel Mod tuşu kullanılarak KNX haberleşmesinden bağımsız olarak çıkışların çalışma durumu kontrol edilebilir ve deney sırasında fonksiyon testi yapılabilir.

• ✔ Manuel Mod tuşu bulunur.
• ✔ Manuel Mod göstergesi bulunur.
• ✔ Fonksiyon kontrol tuşları üzerinden çıkışlara müdahale edilebilir.
• ✔ Devreye alma ve test işlemleri kolaylaştırılır.
• ✔ Öğrenciler çıkışların çalışma mantığını doğrudan gözlemleyebilir.

LED Çıkış Durum Göstergeleri

Aktuatör üzerinde bulunan üçgen LED göstergeler, ilgili çıkış kontaklarının çalışma durumunu gösterir. Böylece öğrenciler hangi çıkışın aktif olduğunu cihaz üzerinden görsel olarak takip edebilir.

• ✅ Her çıkışın durumu görsel olarak takip edilebilir.
• ✅ Üçgen LED göstergeler kontak durumunu gösterir.
• ✅ Fonksiyon durum göstergeleri bulunur.
• ✅ Manuel kontrol sırasında çıkış değişimleri gözlemlenebilir.
• ✅ KNX programının sonucu hızlı şekilde kontrol edilebilir.

KNX Adresleme ve Programlama

Modül üzerinde KNX sistemine fiziksel adres tanımlamak için gerekli olan adresleme butonu ve adresleme göstergesi bulunmaktadır. Programlama anahtarına eğitim modülü üzerinden kolayca erişilebilir.

• ✔️ Adres Yazma Alanı / Address Writing Area
• ✔️ Adresleme Göstergesi / Addressing Indicator
• ✔️ Adresleme Butonu / Addressing Button
• ✔️ Programlama anahtarına kolay erişim sağlanır.
• ✔️ KNX fiziksel adresleme uygulamaları yapılabilir.

KNX Hat Bağlantısı

KNX veri yolu bağlantısı için modül üzerinde geçmeli PCB klemensler kullanılmıştır. Bu bağlantı yapısı sayesinde KNX hattı modüle bağlanabilir ve aynı hat diğer KNX eğitim modüllerine paralel olarak devam ettirilebilir.

• ✅ KNX Hat Bağlantısı / Data Bus bulunur.
• ✅ Geçmeli PCB klemens yapısı kullanılmıştır.
• ✅ Paralel KNX hattı bağlantısı yapılabilir.
• ✅ Birden fazla KNX modülünün aynı veri yoluna bağlanmasını kolaylaştırır.
• ✅ Eğitim seti üzerindeki modüler KNX yapısını destekler.

KNX Besleme Özellikleri

• ✔ Besleme gerilimi: KNX 30 VDC
• ✔ KNX akım tüketimi: Maksimum 10 mA
• ✔ KNX modu: S-Mode
• ✔ Haberleşme bağlantısı: KNX Data Bus
• ✔ KNX Akıllı Bina Otomasyonu eğitim uygulamalarına uygundur.

16A Çıkış Kontakları

Aktuatör çıkışlarının belirtilen yük karakteristiği 16A @ 250 VAC değerindedir. Eğitim uygulamalarında yük bağlantıları yapılırken kullanılan yükün elektriksel özellikleri ve aktuatörün ilgili fonksiyon için izin verilen sınırları dikkate alınmalıdır.

• ✅ Çıkış yük karakteristiği: 16A @ 250 VAC
• ✅ Şalter ve farklı yük kontrol uygulamalarında kullanılabilir.
• ✅ Çıkışların kontak durumları LED göstergeler üzerinden izlenebilir.
• ✅ Deney öncesinde bağlanacak yükün elektriksel özellikleri kontrol edilmelidir.

Born Klemensli Eğitim Yapısı

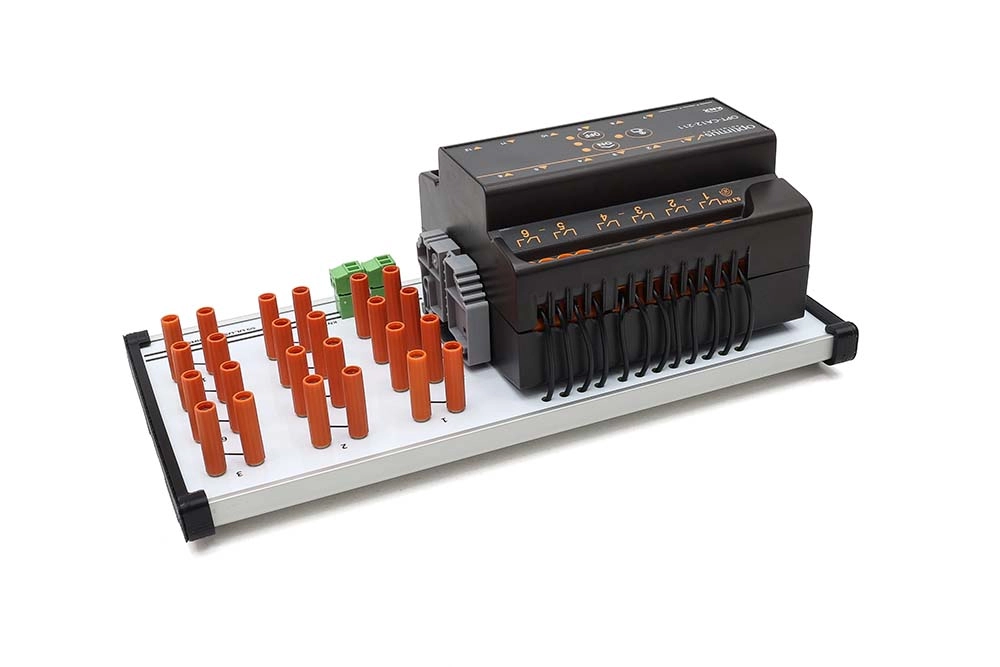

KNX Kombine Aktuatör Modülü üzerinde aktuatörün tüm çıkışları born klemenslere çıkarılmıştır. Born klemenslerin çevresindeki sembol ve açıklamalar, öğrencinin bağlantı noktasını kolayca belirlemesine yardımcı olur.

• ✔️ 12 çıkışın tamamı born klemenslere çıkarılmıştır.
• ✔️ Bağlantı noktalarında semboller bulunmaktadır.
• ✔️ Terminal açıklamaları panel üzerinde yer almaktadır.
• ✔️ Cihaz terminallerine doğrudan müdahale ihtiyacı azaltılır.
• ✔️ Eğitim bağlantılarının daha düzenli gerçekleştirilmesini sağlar.

4 mm Test Kablosuyla Bağlantı

Aktuatör çıkışlarının deney modülleri ve yüklerle bağlantısı 4 mm test kabloları kullanılarak gerçekleştirilebilir. Bu yapı özellikle eğitim laboratuvarlarında bağlantıların hızlı şekilde kurulup değiştirilmesini kolaylaştırır.

• ✅ 4 mm test kablolarıyla bağlantıya uygundur.
• ✅ Deney devreleri hızlı şekilde kurulabilir.
• ✅ Bağlantılar gerektiğinde kolayca değiştirilebilir.
• ✅ Farklı KNX senaryolarının tekrar tekrar uygulanmasını kolaylaştırır.

Alüminyum Elektronik Profil Kutusu

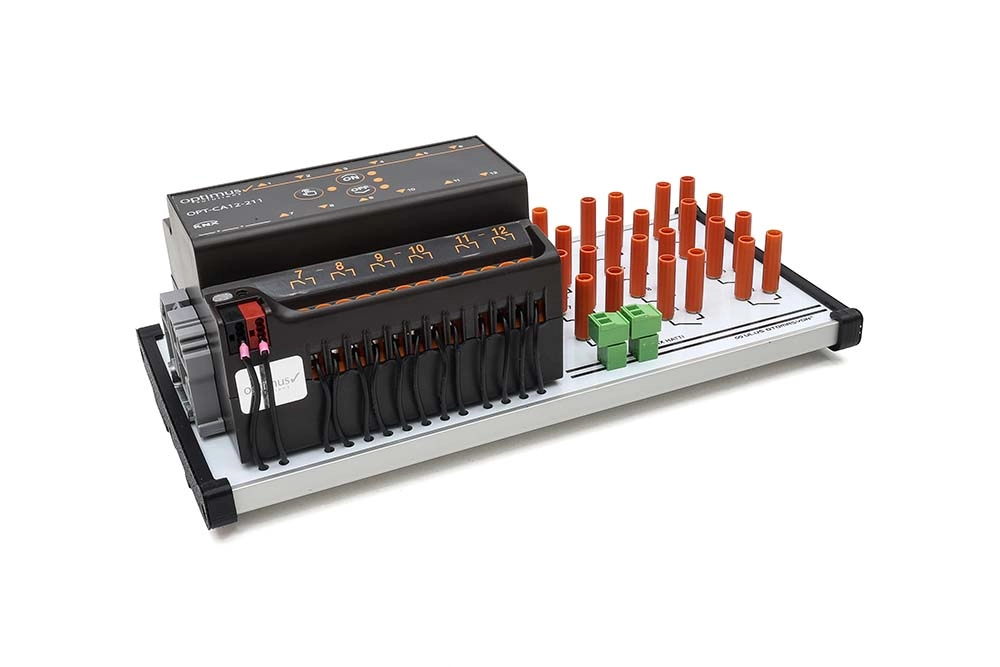

KNX Kombine Aktuatör Modülü, alüminyum elektronik profil kutusu üzerine yerleştirilmiştir. Modüler yapı, ürüne düzenli ve profesyonel bir görünüm kazandırırken eğitim sistemi üzerine kolay montaj yapılmasını sağlar.

• ✔ Alüminyum elektronik profil kutusu kullanılmıştır.
• ✔ Estetik ve düzenli bir modül yapısı sunar.
• ✔ Eğitim seti rayına kolayca monte edilebilir.
• ✔ Taşınabilir ve modüler eğitim uygulamalarına uygundur.
• ✔ Aktuatör ve bağlantı noktalarını tek modül üzerinde toplar.

Şalter ve Valf Kontrol Uygulamaları

Aktuatörün çıkışları şalter fonksiyonunda kullanılarak farklı elektriksel yüklerin açma-kapama kontrolü yapılabilir. Uygun sistemlerde valf kontrol senaryoları da KNX üzerinden gerçekleştirilebilir.

• ✅ Aydınlatma açma-kapama senaryoları oluşturulabilir.
• ✅ Şalter fonksiyonları programlanabilir.
• ✅ Valf kontrol uygulamaları gerçekleştirilebilir.
• ✅ Grup adresleri üzerinden KNX kontrol senaryoları oluşturulabilir.

Perde ve Panjur Kontrolü

KNX Kombine Aktuatör, perde ve panjur motorlarının kontrol mantığının öğretilmesinde kullanılabilir. Açma, kapama ve yön kontrol senaryoları KNX sistemi üzerinden oluşturulabilir.

• ✔️ Perde kontrol uygulamaları yapılabilir.
• ✔️ Panjur kontrolü uygulanabilir.
• ✔️ İleri-geri motor kontrol mantığı incelenebilir.
• ✔️ KNX grup adresleriyle otomatik kontrol senaryoları oluşturulabilir.
• ✔️ Manuel kontrol tuşları üzerinden fonksiyon testi yapılabilir.

3 Nokta Motor Kontrolü

Aktuatör, bina otomasyonunda kullanılan 3 nokta motor kontrolü uygulamalarının gerçekleştirilmesine imkan sağlar. Öğrenciler motor yön kontrolü ve KNX üzerinden konumlandırma mantığını uygulamalı olarak inceleyebilir.

• ✅ 3 nokta motor kontrol senaryoları oluşturulabilir.
• ✅ Motor yön kontrol prensibi incelenebilir.
• ✅ KNX üzerinden motor kontrolü öğretilebilir.
• ✅ HVAC ve bina otomasyonu uygulamalarında kullanılabilir.

Fan Coil Kontrol Uygulamaları

KNX Kombine Aktuatör Modülü, uygun fan coil uygulamalarında fan kademelerinin ve kontrol fonksiyonlarının KNX sistemi üzerinden yönetilmesini öğretmek için kullanılabilir.

• ✔ Fan coil kontrol mantığı incelenebilir.
• ✔ Fan kademe kontrol uygulamaları gerçekleştirilebilir.
• ✔ HVAC otomasyon senaryoları oluşturulabilir.
• ✔ KNX bina iklimlendirme uygulamalarında kullanılabilir.

Eğitim Setinde Yapılabilecek Uygulamalar

• ✅ KNX fiziksel adres atama
• ✅ KNX grup adresi oluşturma
• ✅ Aktuatör çıkış parametrelerinin yapılandırılması
• ✅ Şalter açma-kapama uygulaması
• ✅ Valf kontrol uygulaması
• ✅ Perde ve panjur kontrol uygulaması
• ✅ 3 nokta motor kontrol uygulaması
• ✅ Fan coil kontrol uygulaması
• ✅ Manuel çıkış kontrolü
• ✅ LED durum göstergelerinin izlenmesi

Kullanım Alanları

KNX Kombine Aktuatör Eğitim Modülü, KNX ve akıllı bina otomasyonu uygulamalarının öğretildiği eğitim kurumlarında ve teknik laboratuvarlarda kullanılabilir.

• ✔️ KNX Akıllı Bina Otomasyonu Eğitim Setleri
• ✔️ Mesleki ve teknik liseler
• ✔️ Elektrik-elektronik eğitim laboratuvarları
• ✔️ Üniversite ve meslek yüksekokulları
• ✔️ Bina otomasyon eğitim merkezleri
• ✔️ KNX programlama ve ETS eğitimleri
• ✔️ HVAC ve iklimlendirme otomasyonu eğitimleri

Neden KNX Kombine Aktuatör Modülü?

KNX Kombine Aktuatör Modülü, birden fazla bina otomasyon fonksiyonunu tek bir eğitim cihazında bir araya getirir. Şalter, valf, perde, panjur, 3 nokta motor ve fan coil kontrol uygulamalarının aynı aktuatör üzerinden gerçekleştirilebilmesi, KNX eğitimlerinde farklı senaryoların daha kapsamlı şekilde uygulanmasını sağlar.

12 adet çıkışın born klemenslere çıkarılması, LED çıkış göstergeleri, manuel kontrol tuşları, kolay erişilebilir adresleme butonu, paralel KNX hat bağlantısı ve 4 mm test kablolarına uygun deney yapısı sayesinde öğrenciler hem KNX programlamasını hem de fiziksel bağlantıları uygulamalı olarak öğrenebilir.

Alüminyum elektronik profil kutusuyla modüler eğitim sistemlerine kolayca eklenebilen ürün, KNX Akıllı Bina Otomasyonu eğitimleri için düzenli, anlaşılır ve çok fonksiyonlu bir aktuatör uygulama modülü sunar.
