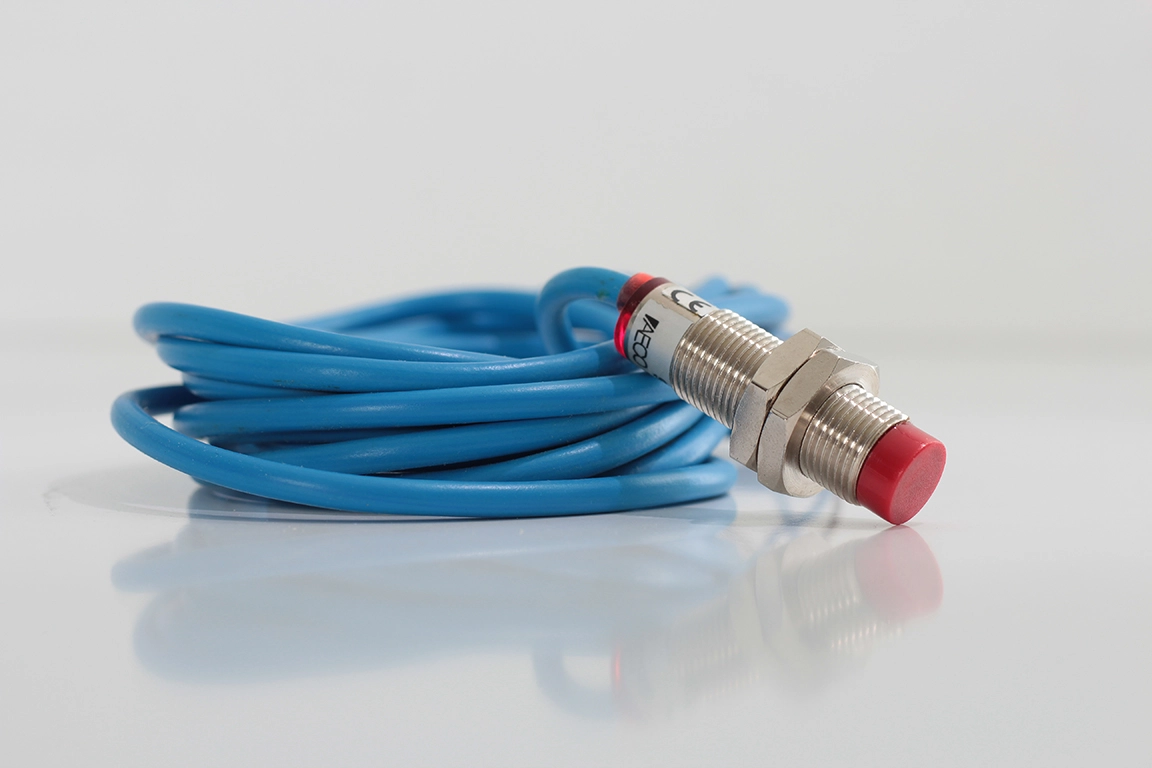

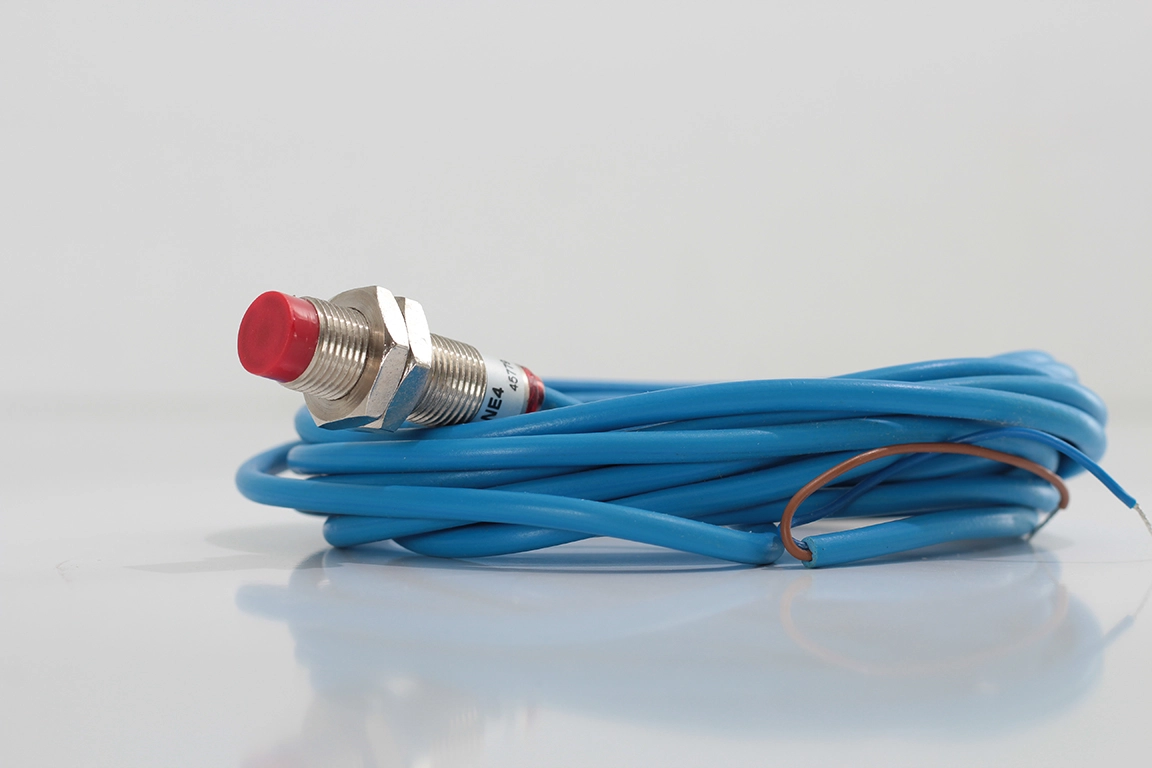

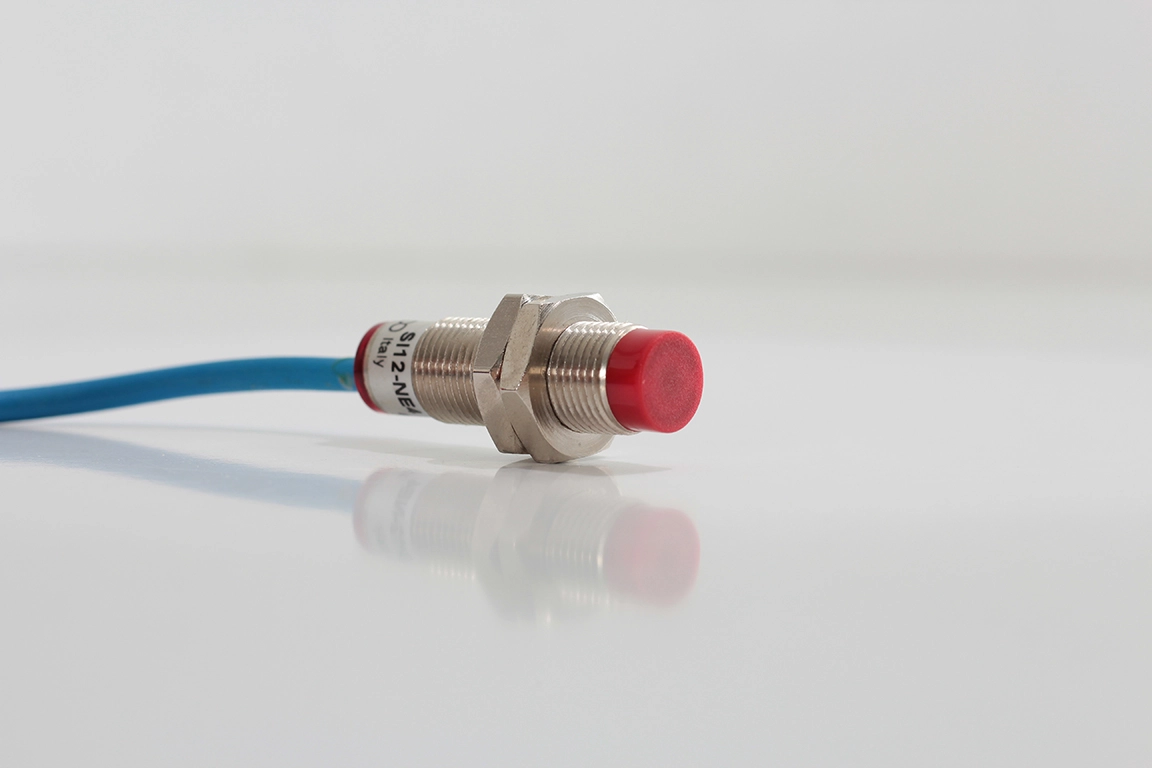

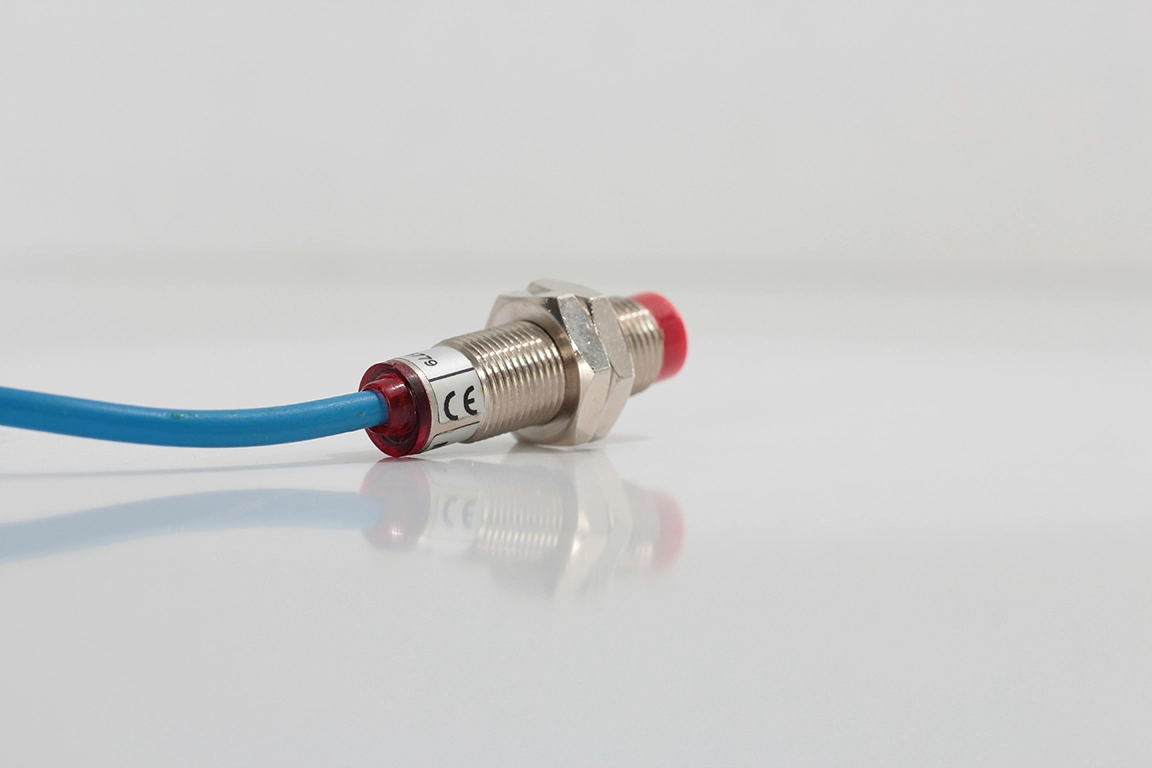

AECO SI12-NE4 — M12x1 NAMUR Endüktif Sensör, 4mm Algılama Mesafeli, Non-Embeddable, 3m Kablolu (I12000161)

AECO SI12-NE4, NAMUR arayüzlü (EN60947-5-6), M12x1 dişli gövdeli ve gömülü montaja uygun olmayan (non-embeddable) bir DC endüktif proximity sensördür. NAMUR standardı, sensörün klasik PNP/NPN çıkış yerine akım tüketimini değiştirerek algılama bilgisini iletmesine dayanır: metal hedef varlığında akım ≤1 mA, yokluğunda ise ≥3 mA olarak ölçülür (@8.2V). Bu yapı, güvenlik bariyerleri veya zener bariyerleri üzerinden beslenerek patlayıcı ortamlarda (Ex bölgeler) ve tehlikeli proseslerde güvenle kullanılabilmesine olanak tanır. SI12-NE4 modeli, aynı serinin H konnektörlü versiyonu olan SI12-NE4 H'den farklı olarak 3 m PVC kablo ile donatılmıştır; kalıcı montaj ve sabit kablo altyapısına sahip tesisler için pratik bir tercih sunar. 2000 Hz maksimum anahtarlama frekansı ile yüksek hızlı proses uygulamalarında da güvenilir performans sağlar.

Temel Özellikler

• ✔ Çıkış tasarımı: NAMUR (EN60947-5-6) — akım tüketimiyle algılama: hedef varken ≤1 mA, hedef yokken ≥3 mA (@8.2V)
• ✔ Besleme gerilimi: 5 ÷ 30V DC; ters kutuplama koruması 8.5V'a kadar
• ✔ Artık akım: <1 mA
• ✔ Maksimum anahtarlama frekansı: 2000 Hz
• ✔ Nominal algılama mesafesi (Sn): 4 mm; gerçek algılama mesafesi (Sr): 4 mm ±%10; operatif mesafe: 0 ÷ 3.24 mm
• ✔ Gövde: M12x1 dişli tip, nikel kaplı pirinç; algılama yüzeyi kırmızı PC (polikarbonat); kilitleme somunları nikel kaplı pirinç
• ✔ Montaj tipi: Gömülü montaja uygun değil (Non-embeddable)
• ✔ Bağlantı: 3 m PVC/PVC kablo, 2×0.50 mm² (Kahverengi: +, Mavi: −)
• ✔ IP koruma sınıfı: IP65 / IP66 / IP67
• ✔ Çalışma sıcaklığı: −25°C ÷ +70°C
• ✔ Boyutlar: M12x1 — Uzunluk 45 mm; Ağırlık: 70 g

NAMUR Çıkışının Avantajları

NAMUR arayüzü, standart PNP/NPN sensörlere kıyasla kritik uygulamalar için önemli üstünlükler sunar:

• ✅ Kablo kopuğu ve kısa devre tespiti: Akım değeri izlenerek hat arızaları anında tespit edilebilir; standart PNP/NPN sensörlerde bu mümkün değildir
• ✅ Ex bölge uyumu: Zener bariyer veya galvanik izolasyon bariyeri üzerinden beslenerek ATEX/IECEx gerekliliklerini karşılayan patlayıcı atmosferlerde kullanılabilir
• ✅ Güvenlik sistemleriyle entegrasyon: SIL sertifikalı güvenlik PLC'leri ve izleme röleleriyle doğrudan uyumlu; fonksiyonel güvenlik mimarileri için idealdir
• ✅ Düşük enerji tüketimi: Maksimum birkaç mA akımla çalışarak enerji tasarrufu sağlar ve bariyer üzerindeki ısınmayı minimumda tutar

Kablolu mu, Konnektörlü mü? Model Seçim Rehberi

SI12-NE4 serisi hem kablolu hem de H tipi M12 konnektörlü seçenekle sunulmaktadır:

• ✅ SI12-NE4 (bu model — kablolu, 3m): Sensör kalıcı monte edilecekse ve NAMUR bariyerine doğrudan uzun kablo çekimiyle bağlanacaksa tercih edin — ek konnektör gerektirmez
• ✅ SI12-NE4 H (konnektörlü): Sık bakım, hızlı sensör değişimi veya M12 konnektör altyapısına entegrasyon gerekiyorsa tercih edin

Malzeme Düzeltme Katsayıları

Sensörün nominal algılama mesafesi çelik hedef için geçerlidir. Diğer malzemelerde aşağıdaki düzeltme katsayıları uygulanmalıdır:

• ✔ Paslanmaz çelik: 0.9
• ✔ Pirinç: 0.5
• ✔ Alüminyum: 0.4
• ✔ Bakır: 0.4

Uyumluluk ve Standartlar

• ✔ EMC Direktifi: 2014/30/EU
• ✔ Ürün Standardı: EN60947-5-6 (NAMUR sensör standardı)
• ✔ RoHS uyumlu, CE işaretli

Kullanım Alanları

• 1️⃣ Kimya ve ilaç reaktörleri: Reaktör kapağı veya basınç vanasının konumunu sabit 3 m kablo çekimiyle NAMUR bariyeri üzerinden Ex Zone 1/2'de kesintisiz izleme
• 2️⃣ Gaz dolum ve dağıtım tesisleri: LPG veya doğalgaz hattındaki selenoid vana konumunu kablo kopuğu tespiti özelliğiyle güvenlik sistemine entegre ederek sürekli denetleme
• 3️⃣ Boya ve solvent üretim tesisleri: Yangın ve patlama riski taşıyan ortamlarda metal karıştırma çarkı veya pompa milinin dönüşünü 2000 Hz hızında ve yüksek frekans yeteneğiyle izleme
• 4️⃣ Maden ve tünel açma ekipmanları: Toz ve nem ortamında (IP67) tahrik mekanizmasının metal referans noktasını NAMUR bariyeriyle güvenli bölgeden denetleme

Montaj Bilgisi

Bu sensör gömülü montaja uygun değildir. Yan yana montajda sensörler arası mesafe en az 2D olmalıdır. Non-flush montajda sensörün önünde en az 3×Sn, yanlarında en az 2×Sn boşluk bırakılması önerilir.
