Di-Soric DCB 08 MB 02 PS-3 Endüktif Sensör | M8 PNP NO 2 mm

Di-Soric DCB 08 MB 02 PS-3, metal nesnelerin temassız algılanması için geliştirilmiş, M8 gövdeli endüktif yaklaşım sensörüdür. Kompakt yapısı sayesinde dar montaj alanlarında, makine otomasyonunda, konveyör sistemlerinde ve hassas pozisyon algılama uygulamalarında kullanılabilir.

Sensör PNP NO (normalde açık) çıkış yapısına ve 2 mm nominal algılama mesafesine sahiptir. Gövdesi nikel kaplı pirinç malzemeden üretilmiş olup IP67 koruma sınıfıyla endüstriyel uygulamalara uygundur.

Önemli bağlantı bilgisi: Üretici teknik dokümanlarında DCB 08 MB 02 PS-3 modeli 2 metre kablolu olarak belirtilmektedir. Satışa sunduğumuz üründe bu kablo M8 3 pin erkek konnektörle sonlandırılmıştır. Böylece uygun M8 dişi sensör kablosu veya bağlantı adaptörü kullanılarak sök-tak bağlantı yapılabilir.

Ürün Özellikleri

• ✔️ Marka: Di-Soric
• ✔️ Ürün kodu: DCB 08 MB 02 PS-3
• ✔️ Üretici ürün numarası: 209299
• ✔️ Sensör tipi: Endüktif yaklaşım sensörü
• ✔️ Gövde: M8 x 1
• ✔️ Algılama mesafesi: 2 mm
• ✔️ Çıkış tipi: PNP NO

Teknik Özellikler

• ✅ Çalışma gerilimi: 10...30V DC
• ✅ İç akım tüketimi: <10 mA
• ✅ Maksimum çıkış akımı: 200 mA
• ✅ Çıkış yapısı: PNP, NO
• ✅ Algılama mesafesi: 2 mm
• ✅ Montaj tipi: Flush / gömülebilir
• ✅ Koruma sınıfı: IP67

M8 x 1 Kompakt Sensör Gövdesi

DCB 08 MB 02 PS-3, yalnızca M8 çapında silindirik gövdeye sahiptir. Küçük gövde çapı, özellikle sensör montaj alanının sınırlı olduğu makine ve mekatronik uygulamalarında önemli avantaj sağlar.

• ✔️ Diş ölçüsü: M8 x 1
• ✔️ Gövde uzunluğu: Yaklaşık 45,5 mm
• ✔️ Dar montaj alanlarında kullanılabilir.
• ✔️ Küçük mekanik sistemlere kolayca entegre edilebilir.
• ✔️ Somunlarla sensör konumu hassas şekilde ayarlanabilir.

2 mm Algılama Mesafesi

Sensörün nominal algılama mesafesi 2 mm değerindedir. Bu özellik metal parçaların yakın mesafeden ve temassız olarak hassas şekilde algılanmasına imkan verir.

• ✅ Nominal algılama mesafesi: 2 mm
• ✅ Metal parça var-yok kontrolü yapılabilir.
• ✅ Hassas pozisyon bilgisi alınabilir.
• ✅ Mekanik limit algılama uygulamalarında kullanılabilir.
• ✅ Küçük metal hedeflerin kontrolünde kullanılabilir.

Yüksek Algılama Mesafeli INE Extended Serisi

DCB 08 MB 02 PS-3, Di-Soric'in INE Extended serisinde yer almaktadır. Üretici bu seriyi standart gövde ölçüsüne göre artırılmış algılama mesafesi sunan endüktif sensör ailesi olarak sınıflandırmaktadır.

• ✔ Ürün serisi: INE Extended
• ✔ Kompakt M8 gövdede 2 mm algılama mesafesi sunar.
• ✔ Temassız metal algılama uygulamalarına uygundur.
• ✔ Makine otomasyonu için kompakt sensör çözümü sağlar.

PNP NO Çıkış Yapısı

Sensör PNP ve normalde açık NO anahtarlama çıkışına sahiptir. Metal hedef algılandığında sensör çıkışı aktif hale gelir ve kontrol sistemine pozitif anahtarlama sinyali gönderir.

• ✅ Çıkış tipi: PNP
• ✅ Anahtarlama fonksiyonu: NO / Normalde Açık
• ✅ Maksimum çıkış akımı: 200 mA
• ✅ PNP uyumlu PLC dijital girişlerinde kullanılabilir.
• ✅ Endüstriyel 24V DC otomasyon sistemlerine uygundur.

Flush Montaj Özelliği

DCB 08 MB 02 PS-3 flush yani gömülebilir montaj yapısına sahiptir. Uygun metal montaj yüzeyine algılama yüzeyi hizalanacak şekilde yerleştirilebilir.

• ✔️ Montaj tipi: Flush
• ✔️ Metal yüzeye gömülü montaj yapılabilir.
• ✔️ Kompakt makine tasarımlarında yer tasarrufu sağlar.
• ✔️ Sensörün dışarı taşmasını azaltan montaj yapılabilir.

Nikel Kaplı Pirinç Gövde

Sensör gövdesi nikel kaplı pirinç malzemeden üretilmiştir. Algılama yüzeyinde ise PBT malzeme kullanılmıştır.

• ✅ Gövde malzemesi: Nikel kaplı pirinç
• ✅ Sensör algılama yüzeyi malzemesi: PBT
• ✅ Endüstriyel montaj için sağlam gövde yapısına sahiptir.
• ✅ M8 diş yapısı sayesinde kolay sabitlenebilir.

M8 3 Pin Konnektörlü Bağlantı

Satışa sunduğumuz DCB 08 MB 02 PS-3 sensörün kablosu M8 3 pin erkek konnektör ile sonlandırılmıştır. Bu bağlantı yapısı sensörün kontrol sisteminden kolayca ayrılmasını ve gerektiğinde değiştirilmesini sağlar.

• ✔ Bağlantı konnektörü: M8 3 pin erkek
• ✔ Uygun M8 3 pin dişi sensör kablosuyla kullanılabilir.
• ✔ Sök-tak bağlantı avantajı sağlar.
• ✔ Sensör değişimini ve bakım işlemlerini kolaylaştırır.
• ✔ Sabit pano kablolamasına müdahale etmeden sensör sökülebilir.

Üretici Dokümanındaki Kablo Bilgisi

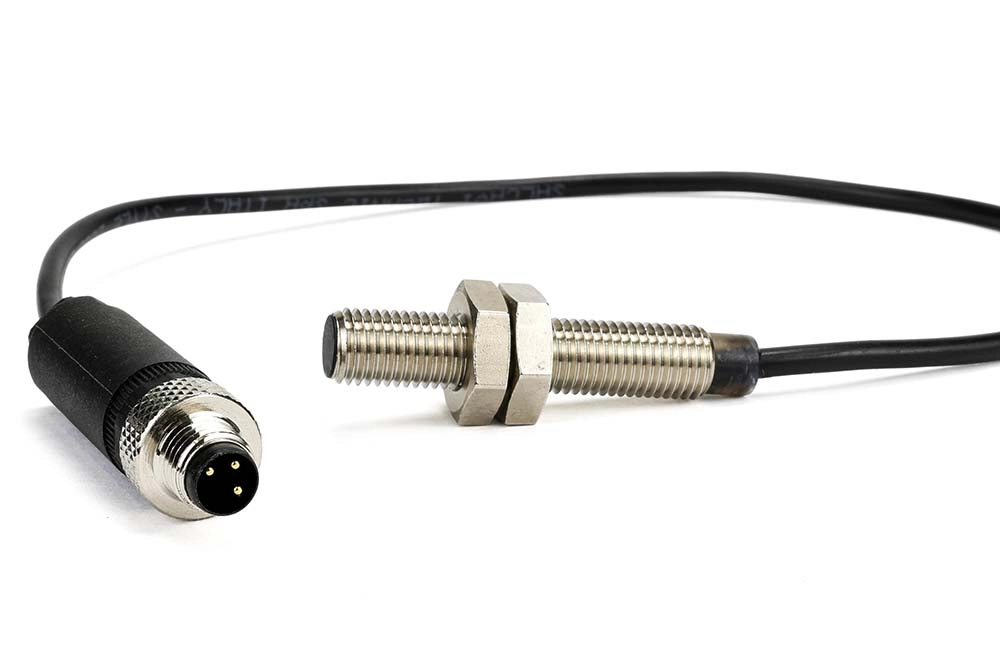

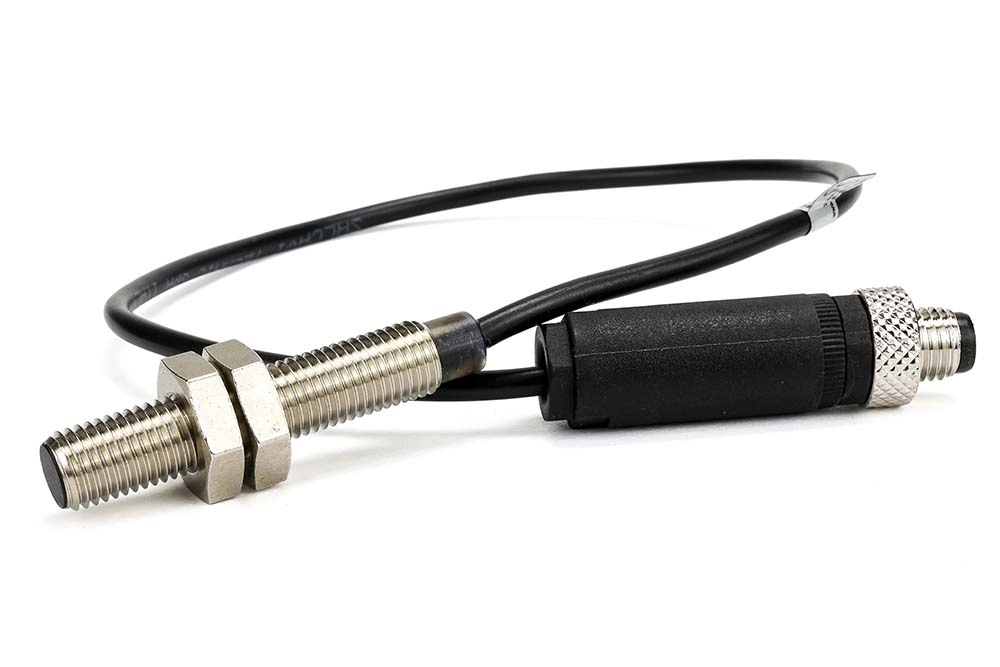

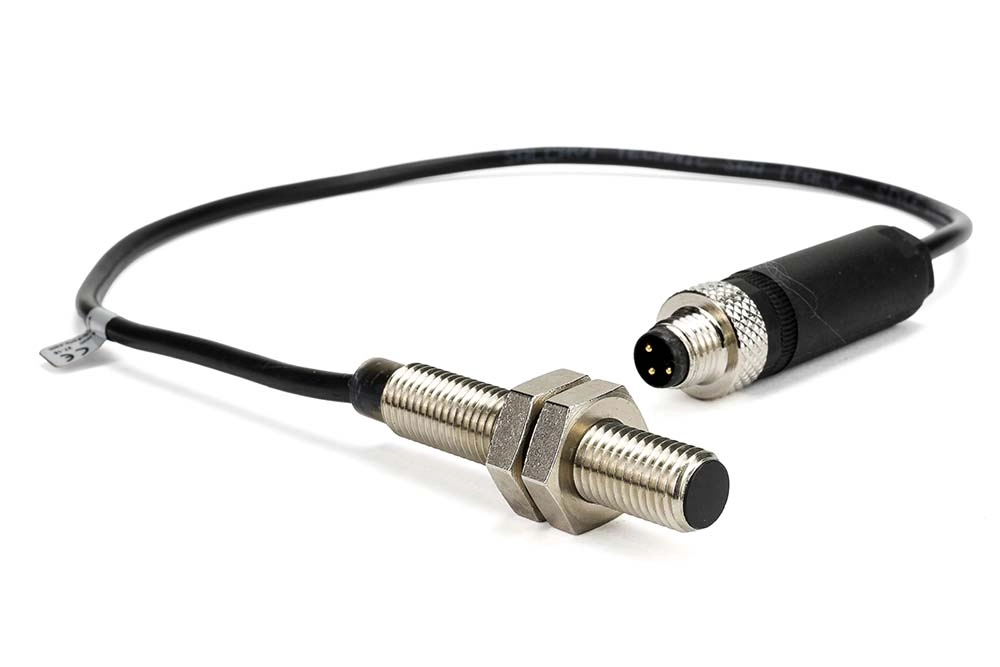

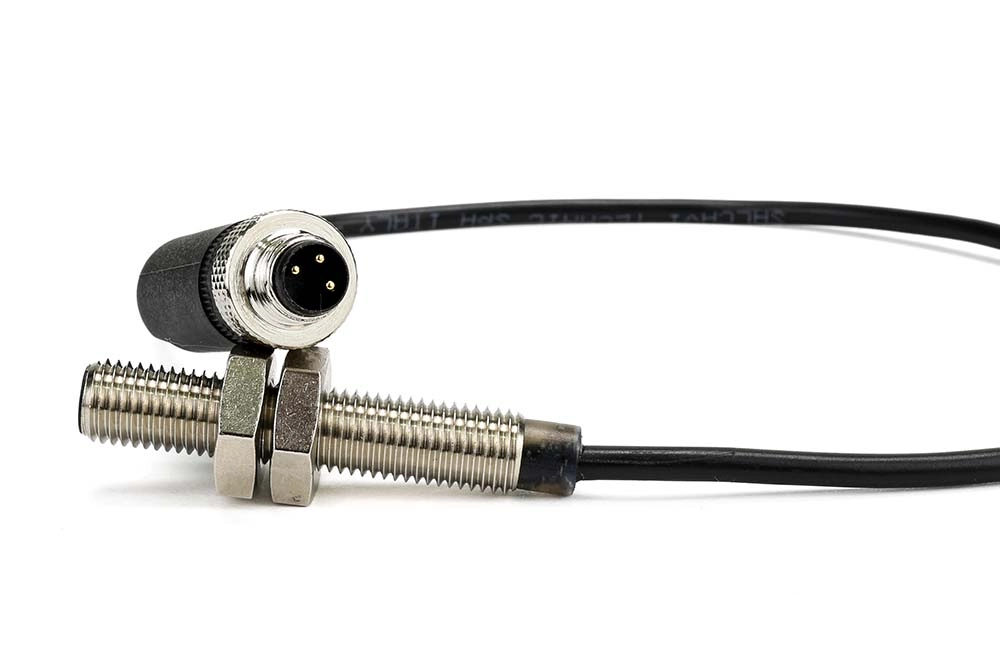

Di-Soric teknik dokümanlarında DCB 08 MB 02 PS-3 modeli 2 metre PVC kablolu olarak tanımlanmaktadır. Satışa sunduğumuz üründe bu kablonun sonunda M8 3 pin konnektör bulunmaktadır. Sipariş edilen ürün, ürün fotoğraflarında görülen konnektörlü yapıdadır.

• ✅ Üretici tanımı: 2 m PVC kablo
• ✅ Satıştaki ürün: Kablo sonunda M8 3 pin erkek konnektör
• ✅ Ürün fotoğrafı gönderilecek fiziksel bağlantı yapısını göstermektedir.

Kısa Devre Koruması

Sensör üzerinde entegre kısa devre koruması bulunmaktadır. Bu özellik çıkış devresinin olası kısa devre durumlarına karşı korunmasına yardımcı olur.

• ✔️ Entegre kısa devre koruması bulunur.
• ✔️ Çıkış devresinin korunmasına yardımcı olur.
• ✔️ Endüstriyel otomasyon sistemlerinde güvenilir kullanım sağlar.
• ✔️ Maksimum çıkış akımı 200 mA'dır.

Başlangıç Darbesi Bastırma Özelliği

Sensör üzerinde bulunan başlangıç darbesi bastırma özelliği, enerji verildiği anda istenmeyen anahtarlama darbelerinin azaltılmasına yardımcı olur.

• ✅ Enerji verilme anındaki yanlış tetiklemeleri azaltmaya yardımcı olur.
• ✅ PLC girişlerinin daha kontrollü başlamasını destekler.
• ✅ Otomatik sistemlerde kararlı devreye alma sağlar.

4 LED Durum Göstergesi

DCB 08 MB 02 PS-3 üzerinde anahtarlama durumunun farklı açılardan görülebilmesini sağlayan 4 adet LED durum göstergesi bulunmaktadır.

• ✔ Anahtarlama durumu görsel olarak izlenebilir.
• ✔ LED gösterge farklı yönlerden görülebilir.
• ✔ Sensör montaj ve ayar işlemlerini kolaylaştırır.
• ✔ Devreye alma sırasında hedef algılama durumu kontrol edilebilir.

5 kHz Yüksek Anahtarlama Frekansı

Sensörün yüksek anahtarlama frekansı, hızlı hareket eden metal parçaların algılanması ve yüksek hızlı sayma uygulamalarında avantaj sağlar.

• ✅ Anahtarlama frekansı: 5 kHz
• ✅ Hızlı hareket eden metal hedefler algılanabilir.
• ✅ Yüksek hızlı parça sayma uygulamalarında kullanılabilir.
• ✅ Makine çevrimlerinde hızlı pozisyon geri bildirimi sağlar.

Elektriksel Özellikler

• ✔️ Çalışma gerilimi: 10...30V DC
• ✔️ İç akım tüketimi: <10 mA
• ✔️ Maksimum çıkış akımı: 200 mA
• ✔️ Maksimum gerilim düşümü: 1,8V @ 200 mA
• ✔️ İzolasyon gerilim dayanımı: 500V
• ✔️ Koruma sınıfı: III

IP67 Koruma Sınıfı

DCB 08 MB 02 PS-3, IP67 koruma sınıfına sahiptir. Bu yapı sensörün endüstriyel uygulamalarda toz ve neme karşı korunmasına yardımcı olur.

• ✅ Koruma sınıfı: IP67
• ✅ Tozlu endüstriyel ortamlarda kullanılabilir.
• ✅ Neme karşı korumalı yapıya sahiptir.
• ✅ Makine ve otomasyon uygulamalarına uygundur.

Çalışma Sıcaklığı

• ✔ Minimum çalışma sıcaklığı: -25°C
• ✔ Maksimum çalışma sıcaklığı: +70°C
• ✔ Geniş sıcaklık aralığında endüstriyel kullanım sağlar.

PLC ile Kullanım

DCC 08 MB 02 PS-3 sensör, PNP dijital giriş yapısına uygun PLC sistemleriyle kullanılabilir. Metal hedef algılandığında sensörün çıkış sinyali PLC tarafından değerlendirilerek otomasyon programında kullanılabilir.

• ✅ PLC dijital girişine bağlanabilir.
• ✅ Parça var-yok kontrolü yapılabilir.
• ✅ Pozisyon bilgisi alınabilir.
• ✅ Sayaç uygulamalarında kullanılabilir.
• ✅ Otomatik çalışma sıralarında geri bildirim elemanı olarak kullanılabilir.

Yüksek Hızlı Sayma Uygulamaları

5 kHz anahtarlama frekansı, sensörü hızlı hareket eden metal parçaların sayılması gereken uygulamalarda kullanışlı hale getirir.

• ✔️ Metal dişli veya çıkıntılar algılanabilir.
• ✔️ Döner mekanizmalarda pals üretilebilir.
• ✔️ Konveyörde hızlı geçen metal parçalar sayılabilir.
• ✔️ PLC hızlı sayıcı girişlerinde uygun uygulamalar oluşturulabilir.

Kullanım Alanları

Di-Soric DCB 08 MB 02 PS-3, kompakt gövde ve yüksek anahtarlama frekansı gerektiren farklı endüstriyel otomasyon uygulamalarında kullanılabilir.

• ✅ PLC otomasyon sistemleri
• ✅ Makine pozisyon algılama
• ✅ Konveyör sistemleri
• ✅ Metal parça var-yok kontrolü
• ✅ Yüksek hızlı parça sayma
• ✅ Robotik ve mekatronik uygulamaları
• ✅ Otomasyon eğitim setleri
• ✅ Üretim ve montaj makineleri

Neden Di-Soric DCB 08 MB 02 PS-3?

Di-Soric DCB 08 MB 02 PS-3, M8 gövdesine rağmen 2 mm algılama mesafesi sunan, PNP NO çıkışlı ve yüksek anahtarlama hızına sahip kompakt bir endüktif sensördür.

10-30V DC besleme, 200 mA çıkış kapasitesi, 5 kHz anahtarlama frekansı, kısa devre koruması, başlangıç darbesi bastırma, 4 LED durum göstergesi ve IP67 koruma sınıfı sayesinde makine ve otomasyon uygulamalarında güçlü bir sensör çözümü sunar.

Satışa sunduğumuz ürünün kablosunun M8 3 pin erkek konnektörle sonlandırılmış olması, bakım ve sensör değişimlerinde önemli bir sök-tak avantajı sağlar.
