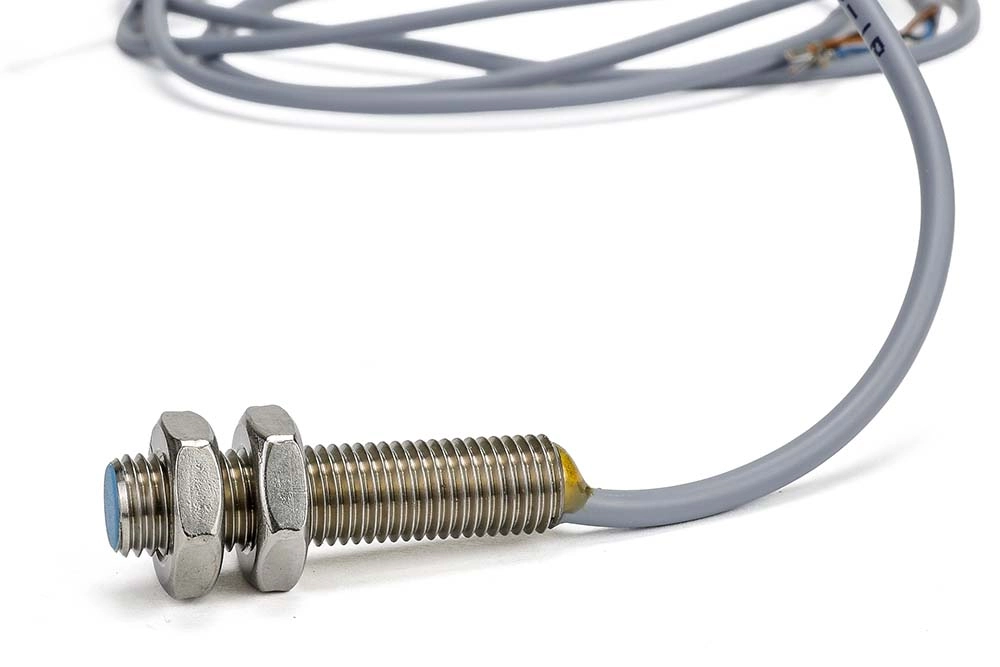

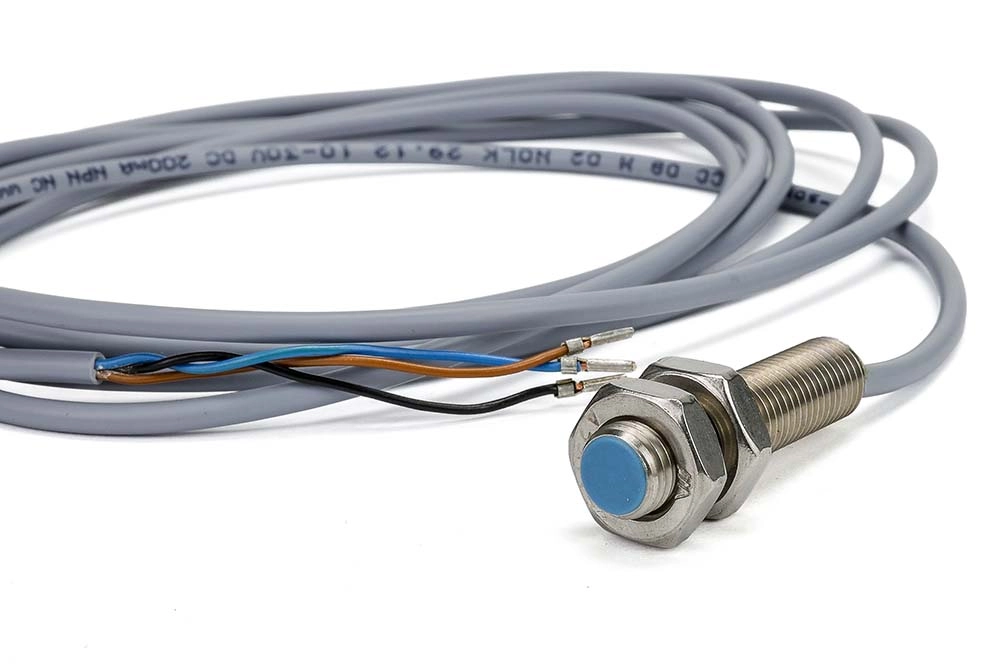

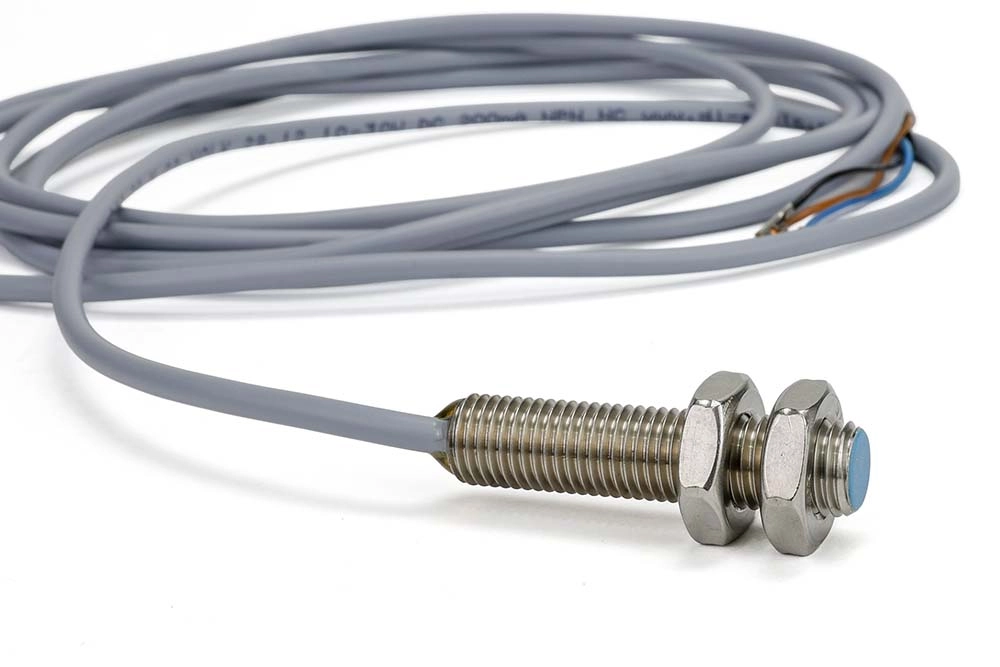

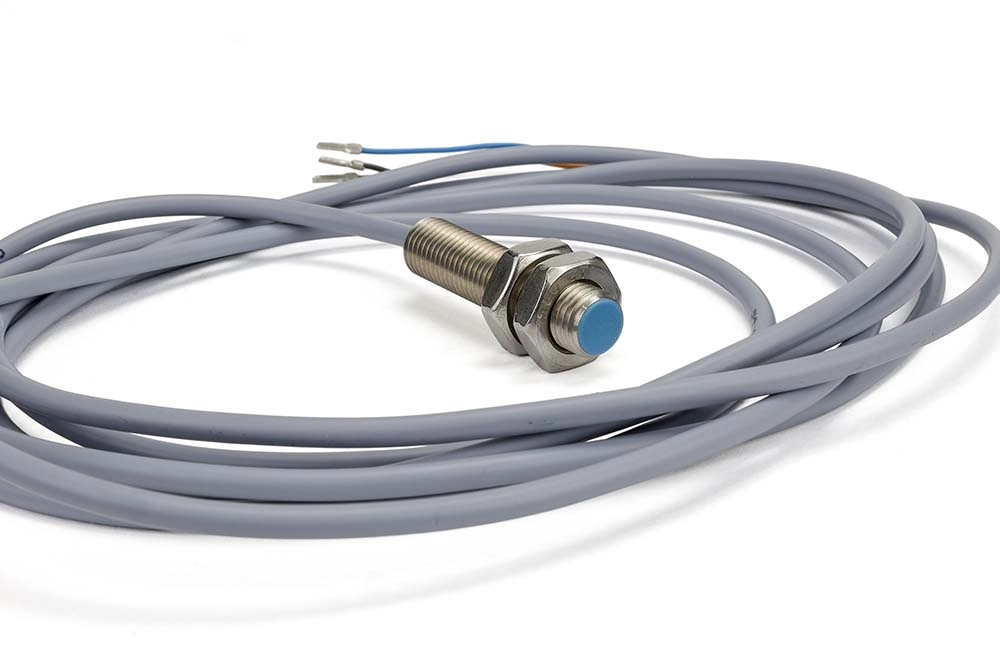

Di-Soric DCC 08 M 02 NOLK Endüktif Sensör | M8 NPN NC 2 mm

Di-Soric DCC 08 M 02 NOLK, metal nesnelerin temassız olarak algılanması için kullanılan M8 gövdeli endüktif yaklaşım sensörüdür. Kompakt yapısı sayesinde sınırlı montaj alanına sahip makine, otomasyon ve pozisyon algılama uygulamalarında kullanılabilir.

Sensör NPN NC (normalde kapalı) çıkış yapısına sahiptir. Nominal algılama mesafesi 2 mm olup gövdesi paslanmaz çelik V2A malzemeden üretilmiştir.

DCC 08 M 02 NOLK üzerinde 2 metre bağlantı kablosu bulunmaktadır. 10-30V DC çalışma gerilimi sayesinde PLC, röle, kontrol kartı ve endüstriyel otomasyon sistemlerinde kullanılabilir.

Ürün Özellikleri

• ✔️ Marka: Di-Soric
• ✔️ Ürün kodu: DCC 08 M 02 NOLK
• ✔️ Sensör tipi: Endüktif yaklaşım sensörü
• ✔️ Gövde ölçüsü: M8 x 35 mm
• ✔️ Algılama mesafesi: 2 mm
• ✔️ Çıkış tipi: NPN NC
• ✔️ Maksimum çıkış akımı: 200 mA

Teknik Özellikler

• ✅ Çalışma gerilimi: 10...30V DC
• ✅ Sensör gövdesi: M8
• ✅ Gövde uzunluğu: 35 mm
• ✅ Nominal algılama mesafesi: 2 mm
• ✅ Montaj tipi: Flush / gömülebilir
• ✅ Çıkış: NPN, NC
• ✅ Çıkış akımı: Maksimum 200 mA
• ✅ Kablo uzunluğu: 2 metre

NPN NC Çıkış Yapısı

DCC 08 M 02 NOLK, NPN ve normalde kapalı çıkış yapısına sahiptir. Sensörün çıkış davranışı, metal hedefin algılanma durumuna göre değişir.

• ✔ Çıkış tipi: NPN
• ✔ Kontak mantığı: NC / Normalde Kapalı
• ✔ PLC dijital girişlerine bağlanabilir.
• ✔ NPN giriş yapısına uygun kontrol sistemlerinde kullanılabilir.
• ✔ Metal varlık ve pozisyon algılama uygulamalarına uygundur.

2 mm Algılama Mesafesi

Sensörün nominal çalışma mesafesi 2 mm değerindedir. Bu kısa algılama mesafesi, hassas pozisyon kontrolü ve mekanik parçaların yakın mesafeden algılanması gereken uygulamalarda avantaj sağlar.

• ✅ Nominal algılama mesafesi: 2 mm
• ✅ Hassas konum algılama uygulamalarında kullanılabilir.
• ✅ Metal parçaların temassız tespitini sağlar.
• ✅ Mekanik limit algılama uygulamalarına uygundur.

M8 Kompakt Gövde

DCC 08 M 02 NOLK, M8 x 35 mm kompakt silindirik gövde yapısına sahiptir. Küçük çaplı olması özellikle montaj alanının sınırlı olduğu sistemlerde kullanım kolaylığı sağlar.

• ✔️ Diş ölçüsü: M8
• ✔️ Gövde uzunluğu: 35 mm
• ✔️ Kompakt makine tasarımlarına uygundur.
• ✔️ Dar montaj alanlarında kullanılabilir.
• ✔️ Sensör bağlantı braketleriyle kolayca konumlandırılabilir.

Paslanmaz Çelik V2A Gövde

Sensör gövdesi V2A paslanmaz çelik malzemeden üretilmiştir. Metal gövde yapısı, endüstriyel makine ve otomasyon uygulamalarında mekanik dayanım sağlar.

• ✅ Gövde malzemesi: Paslanmaz çelik V2A
• ✅ Endüstriyel ortamlarda kullanıma uygundur.
• ✅ Mekanik dayanımı yüksek gövde yapısına sahiptir.
• ✅ Makine ve ekipman üzerine sağlam şekilde monte edilebilir.

Flush Montaj Özelliği

DCC 08 M 02 NOLK sensör flush yani gömülebilir montaj yapısına sahiptir. Uygun metal montaj yüzeyine sensörün algılama yüzeyi hizalanacak şekilde monte edilebilir.

• ✔ Montaj tipi: Flush
• ✔ Metal yüzeye gömülü montaj yapılabilir.
• ✔ Kompakt makine tasarımına katkı sağlar.
• ✔ Sensörün dışarı taşmasını azaltan montajlar yapılabilir.

2 Metre Bağlantı Kablosu

Sensör üzerinde fabrika montajlı 2 metre bağlantı kablosu bulunmaktadır. Bu sayede ek konnektöre ihtiyaç duyulmadan doğrudan PLC, terminal veya kontrol devresine bağlantı yapılabilir.

• ✅ Kablo uzunluğu: 2 metre
• ✅ Sabit kablolu yapıdadır.
• ✅ Pano ve kontrol sistemlerine doğrudan bağlanabilir.
• ✅ Ek sensör soketi gereksinimini azaltır.

Çalışma Gerilimi ve Elektriksel Özellikler

• ✔️ Çalışma gerilimi: 10...30V DC
• ✔️ İç akım tüketimi: <10 mA
• ✔️ Maksimum çıkış akımı: 200 mA
• ✔️ İzolasyon gerilim dayanımı: 500V
• ✔️ Endüstriyel 24V DC otomasyon sistemleriyle kullanıma uygundur.

Hızlı Anahtarlama Uygulamaları

DCC serisinin yüksek anahtarlama frekansı, hareketli metal parçaların algılanması ve hızlı sayma uygulamalarında sensörün kullanılmasına imkan verir.

• ✅ Anahtarlama frekansı: 3000 Hz'e kadar
• ✅ Hızlı hareket eden metal parçalar algılanabilir.
• ✅ Sayma uygulamalarında kullanılabilir.
• ✅ Makine çevrimlerinde pozisyon bilgisi alınabilir.

Koruma Sınıfı

Sensörün IP67 koruma sınıfı, endüstriyel ortam şartlarında toz ve neme karşı koruma sağlar.

• ✔ Koruma sınıfı: IP67
• ✔ Tozlu endüstriyel ortamlarda kullanılabilir.
• ✔ Neme karşı korumalı yapıdadır.
• ✔ Makine ve otomasyon uygulamalarına uygundur.

Çalışma Sıcaklığı

• ✅ Minimum çalışma sıcaklığı: -25°C
• ✅ Maksimum çalışma sıcaklığı: +70°C
• ✅ Geniş sıcaklık aralığında endüstriyel kullanım sağlar.

Endüktif Sensör Ne Algılar?

Endüktif yaklaşım sensörleri, metal cisimlerin fiziksel temas olmadan algılanması için kullanılır. Sensör ön yüzüne metal bir hedef yaklaştığında çıkış durumu değişir.

• ✔️ Metal parçaları temassız algılar.
• ✔️ Mekanik limit anahtarı yerine kullanılabilir.
• ✔️ Dönen veya doğrusal hareket eden metal parçaların konumu algılanabilir.
• ✔️ Endüstriyel otomasyon sistemlerinde geri bildirim sağlar.

PLC ile Kullanım

DCC 08 M 02 NOLK, NPN dijital giriş yapısına uygun PLC sistemlerine bağlanabilir. Metal hedef algılandığında sensörün çıkış değişimi PLC programında giriş bilgisi olarak kullanılabilir.

• ✅ PLC dijital giriş uygulamalarında kullanılabilir.
• ✅ Parça var-yok bilgisi alınabilir.
• ✅ Pozisyon kontrolü yapılabilir.
• ✅ Sayaç ve üretim adedi uygulamaları gerçekleştirilebilir.
• ✅ Otomatik makine sıralamasında geri bildirim elemanı olarak kullanılabilir.

Kullanım Alanları

Di-Soric DCC 08 M 02 NOLK endüktif sensör, metal nesnelerin hassas ve temassız şekilde algılanması gereken birçok otomasyon uygulamasında kullanılabilir.

• ✔️ PLC otomasyon sistemleri
• ✔️ Makine pozisyon algılama
• ✔️ Metal parça var-yok kontrolü
• ✔️ Konveyör sistemleri
• ✔️ Parça sayma uygulamaları
• ✔️ Robotik ve mekatronik sistemler
• ✔️ Otomasyon eğitim setleri
• ✔️ Üretim ve montaj makineleri

Neden Di-Soric DCC 08 M 02 NOLK?

Di-Soric DCC 08 M 02 NOLK, yalnızca 8 mm çapındaki kompakt gövdesiyle 2 mm algılama mesafesi sunan, NPN NC çıkışlı endüstriyel bir yaklaşım sensörüdür.

Paslanmaz çelik V2A gövde, 10-30V DC besleme, 200 mA çıkış kapasitesi, 2 metre sabit kablo ve IP67 koruma sınıfı sayesinde makine, konveyör, PLC ve otomasyon uygulamalarında kullanıma uygundur.

Özellikle dar montaj alanlarında metal parçaların hassas olarak algılanması gereken sistemlerde kompakt ve pratik bir sensör çözümü sunar.
