AECO SIQ80-AE50 NO/NC K — 80×80mm Büyük Format Endüktif Sensör, 10-60mm Ayarlanabilir Algılama, AC 20-250V, NO/NC Programlanabilir Çıkış, K Tipi Konnektörlü

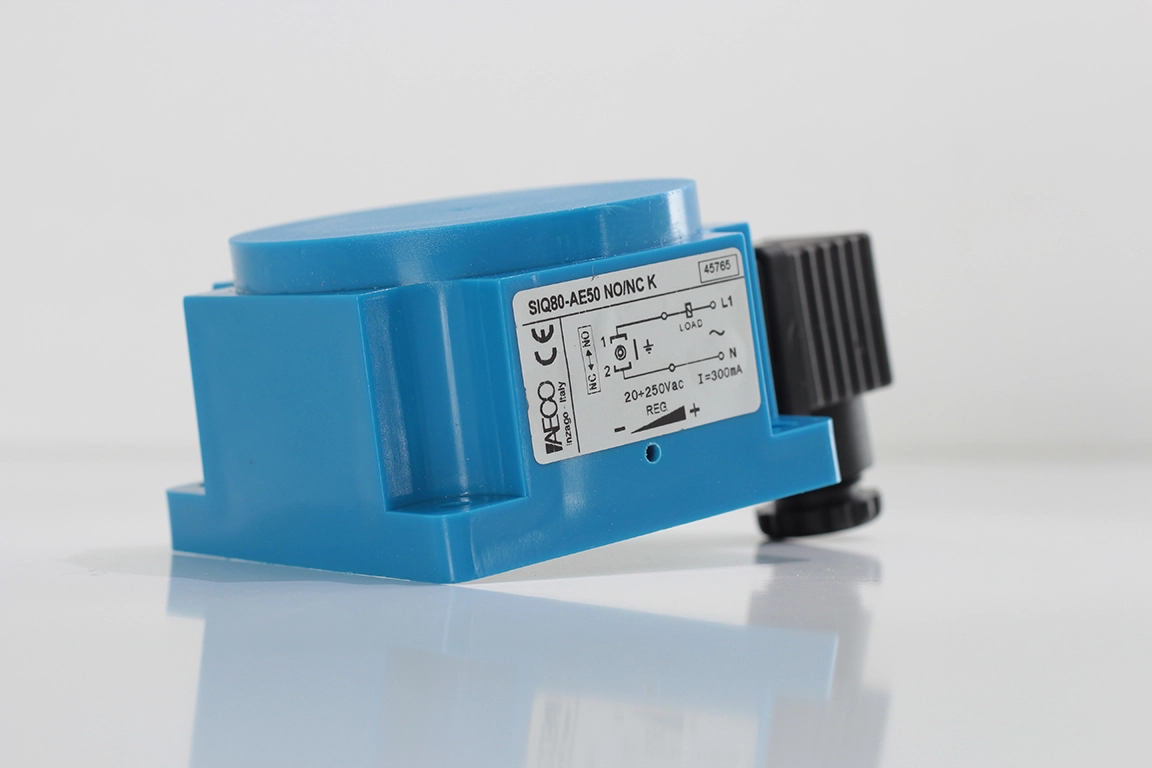

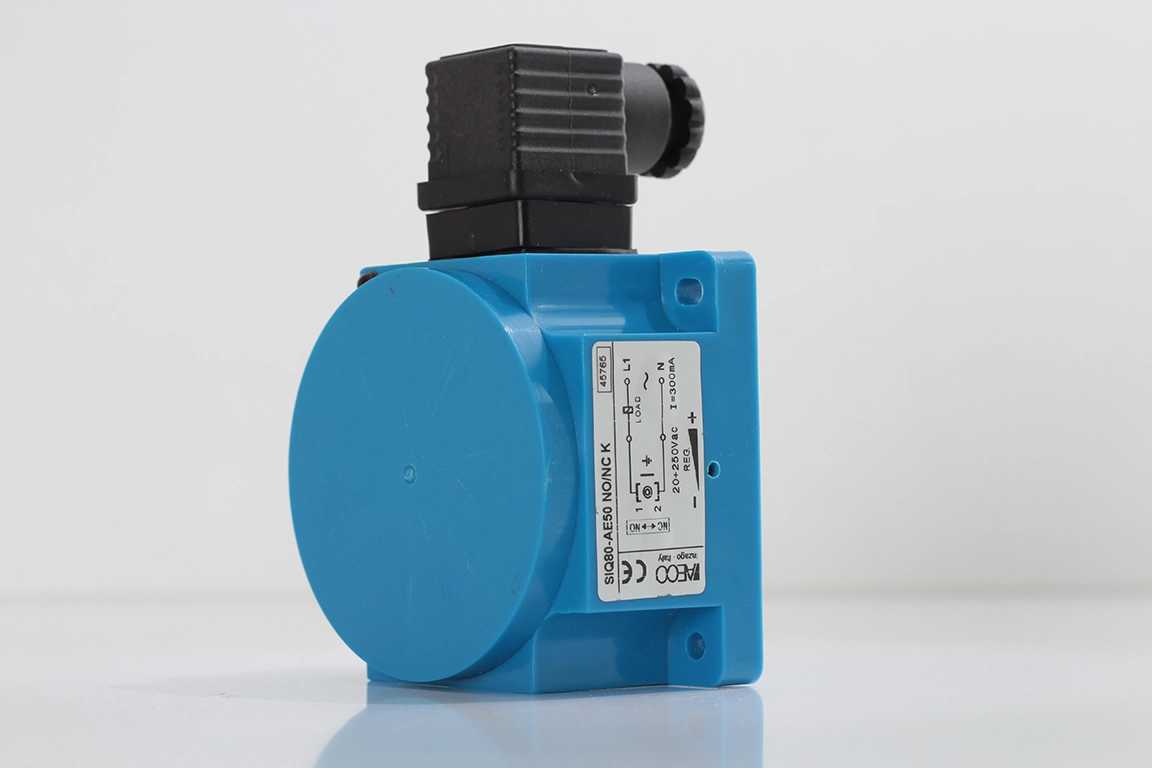

AECO SIQ80-AE50 NO/NC K, 80×80×50 mm kare gövdeli, geniş yuvarlak algılama yüzeyli ve sahada ayarlanabilir algılama mesafesine (10-60 mm) sahip büyük formatlı bir AC endüktif proximity sensördür. Aynı serinin SIQ80-AE50 NO modeline kıyasla bu model iki önemli ek özellik sunmaktadır: NO/NC çıkış fonksiyonu sahada anahtarla seçilebilir ve bağlantı K tipi konnektör üzerinden sağlanır. Konnektörlü yapı, sensörün sık bakım gerektirdiği veya hat değişikliklerinin hızla yapılması gereken tesislerde kablo kesmeden güvenli ve hızlı söküm/takım imkânı sunar. Dahili trimmer sayesinde algılama mesafesi 10 mm ile 60 mm arasında kurulum sonrasında da kolayca ayarlanabilir; sensör fabrikadan 50 mm ön ayarlı olarak çıkmaktadır. AC 20-250V geniş besleme aralığı ile 24V AC, 110V AC ve 230V AC şebeke gerilimlerinin tümüne uyum sağlar. IP67 koruma sınıfı ve −25°C ÷ +70°C çalışma aralığıyla zorlu endüstriyel ortamlarda güvenilir performans sunar.

Temel Özellikler

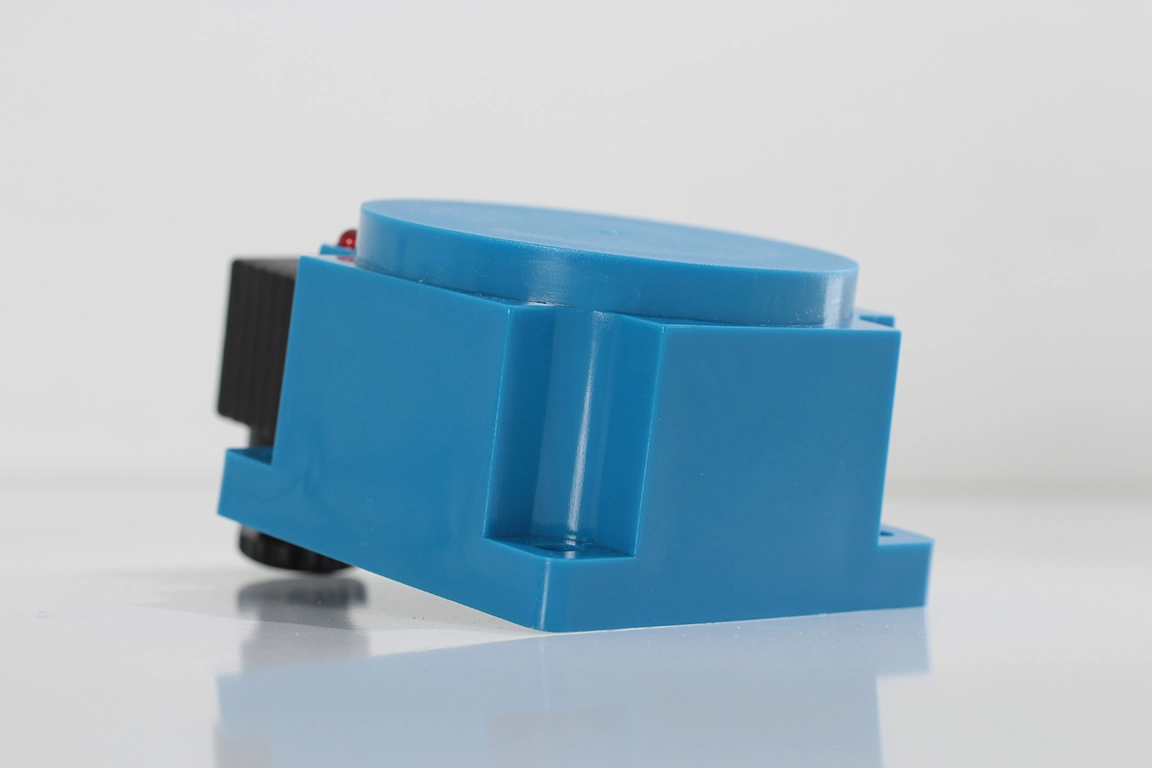

✔ Gövde: 80×80×50 mm kare parallelepiped, mavi PC (polikarbonat); geniş yuvarlak algılama yüzeyi mavi PC
✔ Montaj tipi: Gömülü montaja uygun değil (Non-embeddable)
✔ Besleme gerilimi: AC 20 ÷ 250V — 24V AC, 110V AC ve 230V AC ile doğrudan uyumlu

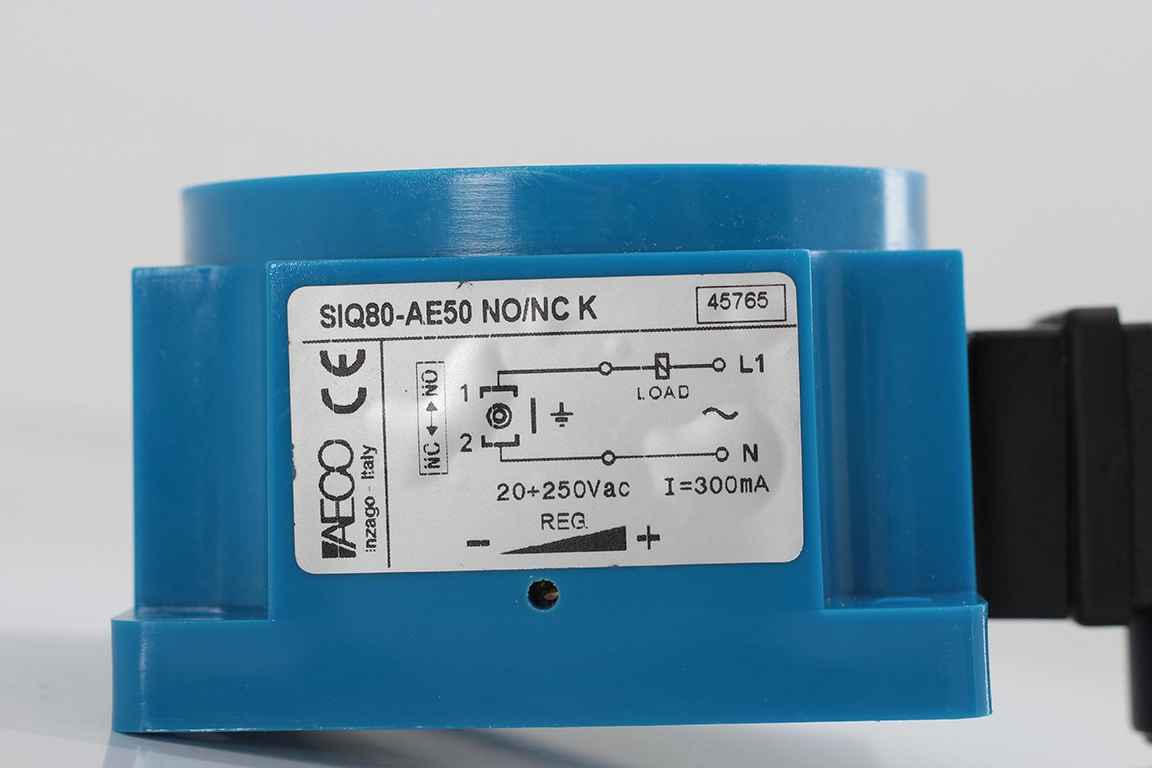

✔ Çıkış fonksiyonu: NO/NC sahada seçilebilir — gövde üzerindeki anahtar ile NC (1. pozisyon) veya NO (2. pozisyon) arasında geçiş yapılır
✔ Maksimum çıkış akımı: 300 mA; Minimum: 5 mA; Maksimum inrush akımı: 1.5 A
✔ Artık akım: <1 mA; Maksimum gerilim düşümü: <6V
✔ Maksimum anahtarlama frekansı: 12 Hz
✔ Algılama mesafesi (Sn): 10 ÷ 60 mm — dahili trimmer ile sahada ayarlanabilir; fabrika ön ayarı: 50 mm

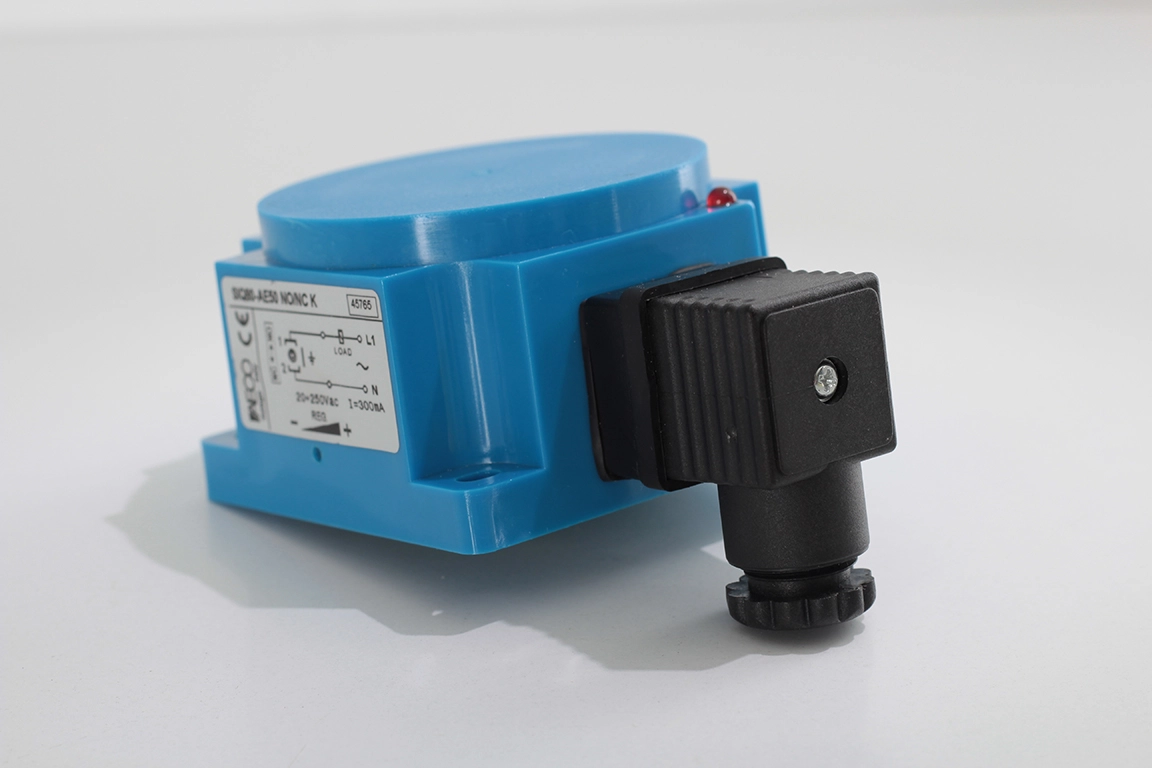

✔ Bağlantı: K tipi konnektör (2 kutuplu + toprak) — Pin 1: L1/Faz, Pin 2: N/Nötr
✔ Gösterge: 1× sarı LED (çıkış anahtarlama durumu)
✔ IP koruma sınıfı: IP65 / IP66 / IP67
✔ Çalışma sıcaklığı: −25°C ÷ +70°C; Ağırlık: 550 g

NO/NC Seçim Rehberi

Bu sensörde çıkış fonksiyonu, gövde üzerindeki NC→NO anahtarı ile sahada değiştirilebilir. Hangi fonksiyonun seçilmesi gerektiğine karar verirken aşağıdaki rehberi kullanabilirsiniz:

✅ NO (Normalde Açık) seçin: Metal hedef algılandığında devrenin kapanmasını (PLC girişinin aktif olmasını) istiyorsanız — örneğin "parça geldi" sinyali için
✅ NC (Normalde Kapalı) seçin: Metal hedef algılandığında devrenin açılmasını istiyorsanız veya kablo kopuğunda güvenli durma (fail-safe) gerekiyorsa — örneğin "kapak açık" alarm devresi için
✅ Kurulum sonrası değişiklik mümkündür: Tek model stokta tutularak iki farklı uygulama ihtiyacı karşılanabilir; yedek sensör sayısı azaltılabilir

Konnektörlü (K) Modelin Avantajları

✅ Hızlı sensör değişimi: Arıza durumunda kablo kesmeden, konnektörü ayırarak sensör dakikalar içinde değiştirilebilir; hat duruş süresi minimuma iner
✅ Düzenli kablo altyapısı: Sabit kablo hattı sensörden bağımsız olarak tesis kanallarında korunur; sensör değişiminde kablo altyapısı etkilenmez
✅ Tekrar kullanılabilir bağlantı: Aynı konnektör hat üzerinde kalarak farklı sensörlere bağlanabilir

Ayarlanabilir Algılama Mesafesi — Trimmer Kullanımı

Gövde üzerindeki dahili trimmer (REG.) ile algılama mesafesi 10 mm ile 60 mm arasında ayarlanabilir:

✔ Saat yönünde çevirme (+): Algılama mesafesini artırır
✔ Saat yönü tersine çevirme (−): Algılama mesafesini azaltır
✔ Fabrika ön ayarı 50 mm'dir: Sensör kutudan çıktığında hemen devreye alınabilir
✔ Ayar normal çalışma koşullarında yapılmalıdır: Çevredeki metal nesnelerin etkisi dikkate alınarak sensör monte edilmiş konumda ayarlanması tavsiye edilir
✔ 60 mm üzerinde kullanım önerilmez: FE37 çelik, 1 mm kalınlık ve 100 mm kare hedef referans alınmaktadır

Malzeme Düzeltme Katsayıları

Algılama mesafesi değerleri çelik hedef için geçerlidir. Farklı malzemelerde aşağıdaki katsayılar uygulanmalıdır:

✔ Paslanmaz çelik: 0.9
✔ Pirinç: 0.5
✔ Alüminyum: 0.4
✔ Bakır: 0.4

Kullanım Alanları

1️⃣ Sık bakım gerektiren üretim hatları: Gıda veya ilaç tesislerinde periyodik temizlik ve bakım nedeniyle sensörün düzenli söküldüğü noktalarda konnektörlü yapı ile hızlı ve hijyenik yeniden montaj
2️⃣ Büyük metal palet ve taşıyıcı sistemleri: 80 mm geniş algılama yüzeyi ve ayarlanabilir mesafe ile farklı boy ve malzemede paletlerin aynı sensörle izlenebileceği esnek hat tasarımı
3️⃣ Güvenlik bariyeri ve kapı kontrol sistemleri: NC çıkış seçilerek kablo kopuğunda devrenin açık kalacağı fail-safe güvenlik devresiyle büyük metal bariyerin veya döner kapının konum denetimi
4️⃣ Ağır iş makineleri servis noktaları: Kepçe veya hidrolik kol referans konumunun farklı makine tiplerinde trimmer ile yeniden ayarlanabildiği, konnektörle hızlı sensör değişimi gerektiren bakım istasyonları

Montaj Bilgisi

Bu sensör gömülü montaja uygun değildir (non-embeddable). Aşağıdaki minimum mesafeler Sn = 35 mm referans alınarak belirlenmiştir; algılama mesafesi artırılırsa veya azaltılırsa montaj mesafeleri de buna göre ayarlanmalıdır:
