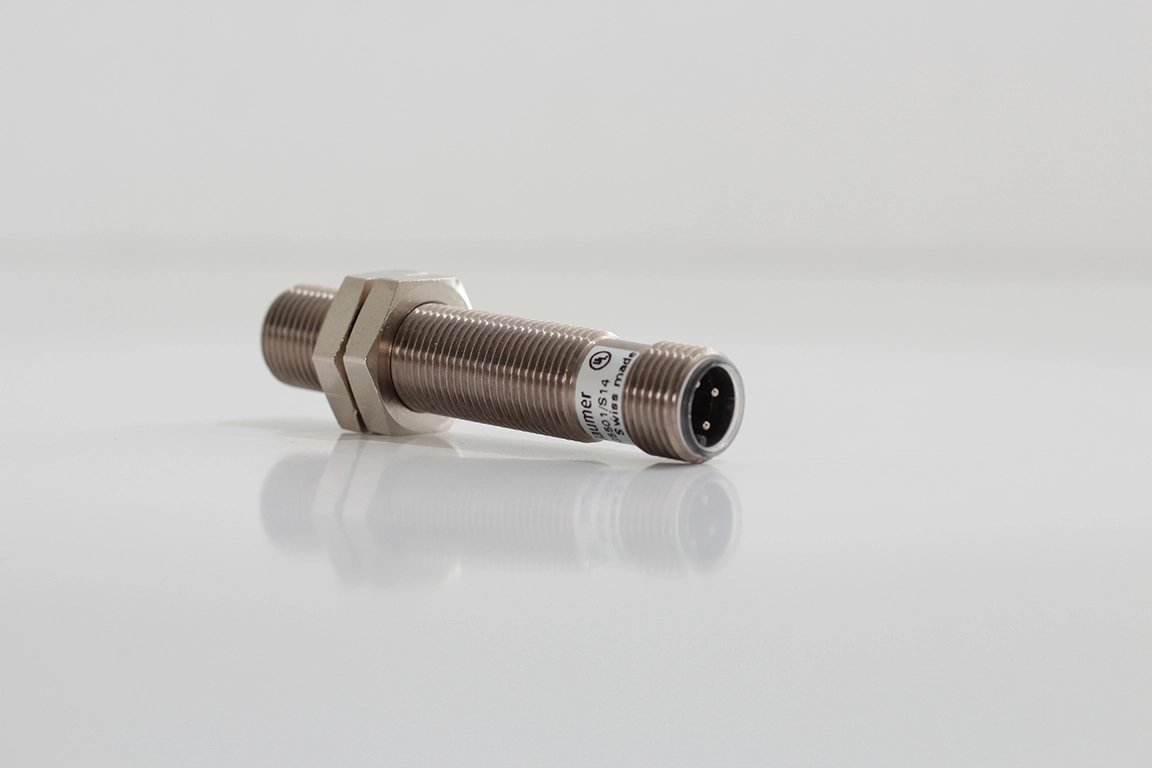

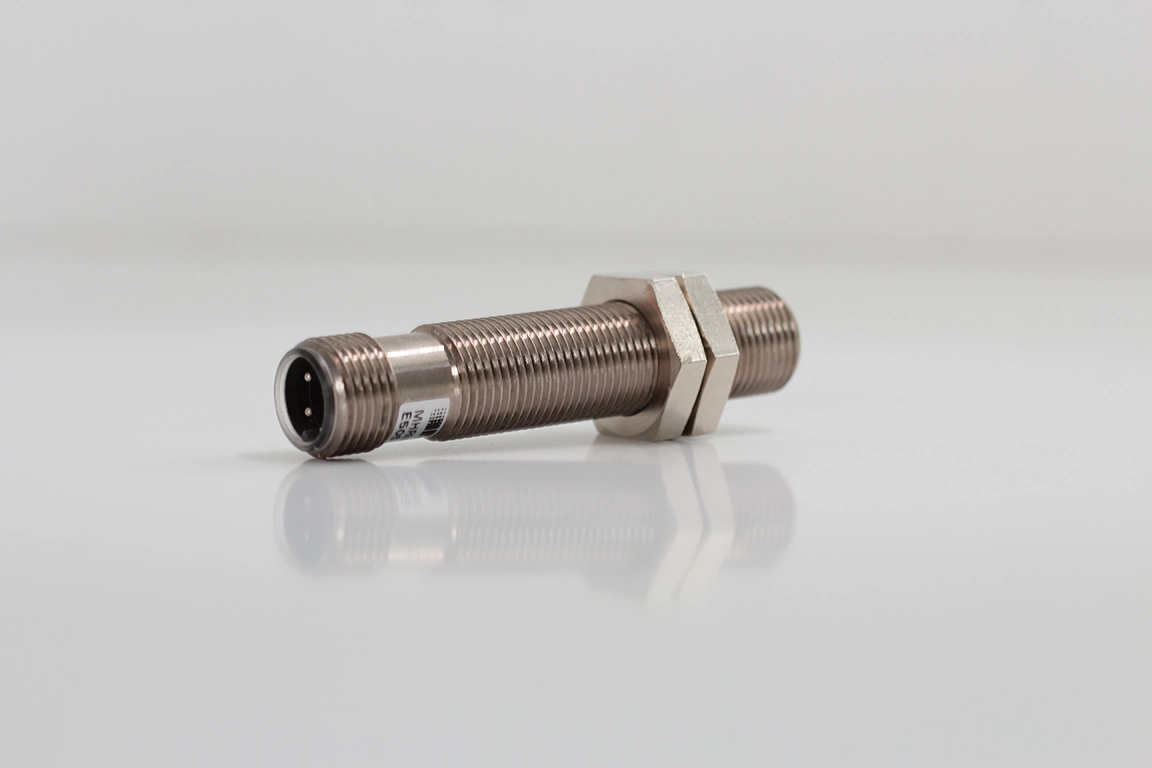

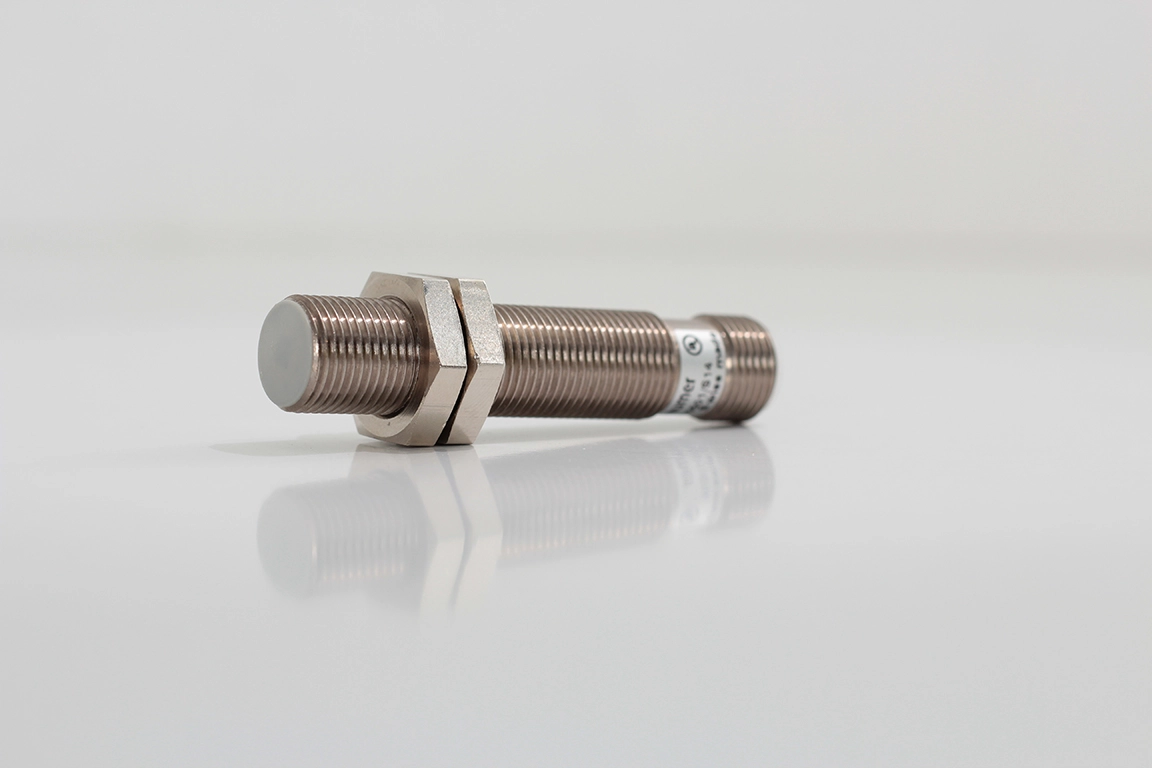

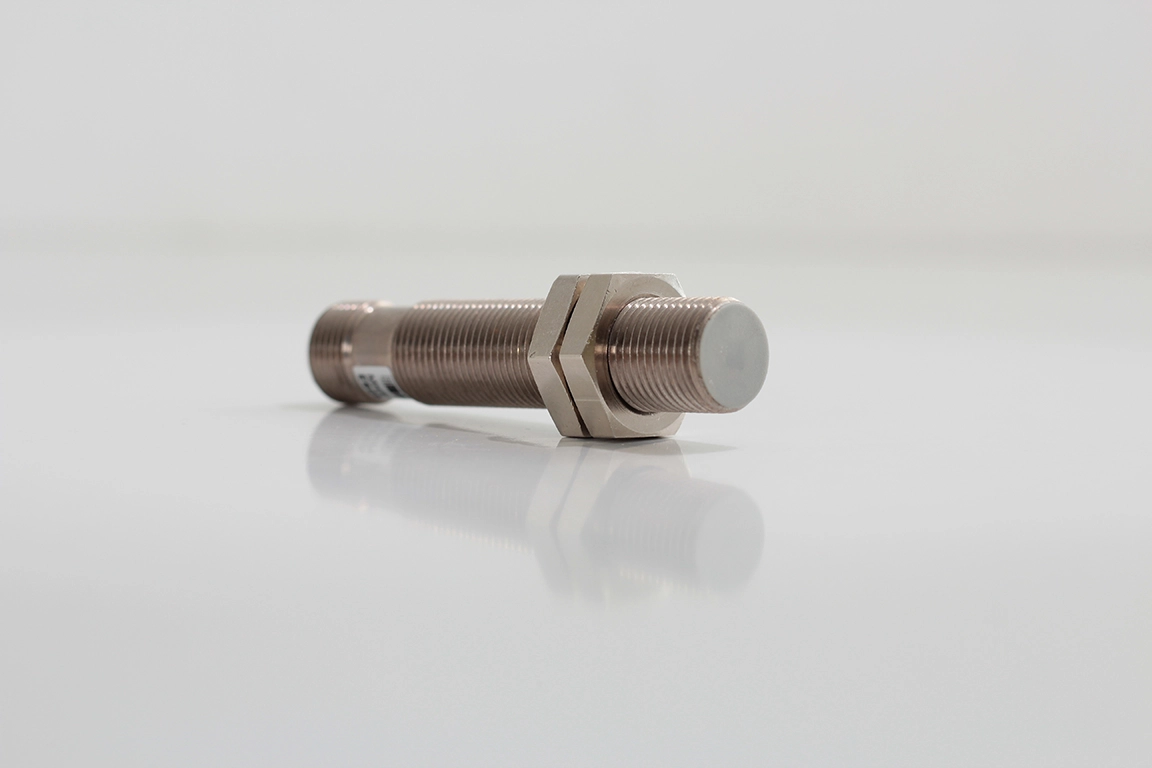

Baumer MHRM 12G5501/S14 — M12x1 Dişli Gövdeli Hall Sensör, Ferromanyetik Dişli/Çark Sayımı, Push-Pull Çıkış, M12 Konnektör (10146622)

Baumer MHRM 12G5501/S14, M12×1 dişli silindirik gövdeli, push-pull çıkışlı bir Hall etkili (manyetik) sensördür. Endüktif sensörlerden farklı olarak çalışma prensibi manyetik alana dayandığından, bu sensör ferromanyetik dişli çarklar, dişli kutuları ve enkoder disklerinin diş geçişlerini son derece yüksek hassasiyetle sayabilir ve hız ölçümü yapabilir. 0 ÷ 15 kHz anahtarlama frekansı aralığı, yüksek hızlı dönen mekanizmaların anlık hız ve pozisyon verilerini doğrudan PLC veya sayaç girişine aktarabilir. −40°C ÷ +85°C geniş sıcaklık aralığı ile otomotiv, ağır sanayi ve dış mekan uygulamalarının en zorlu koşullarında güvenilir çalışma sağlar. Rotasyonel simetrik montaj yapısı sayesinde sensör, vida ekseni etrafında herhangi bir açıda sabitlenebilir.

Temel Özellikler

✔ Sensör tipi: Hall sensör — manyetik prensipli, ferromanyetik hedef gerektirir
✔ Hedef gereksinimleri: Minimum dişli modülü >1, dişli genişliği >6 mm, malzeme: ferromanyetik
✔ Maksimum çalışma mesafesi: <0.7 mm (modül 1 için) / <2.4 mm (modül 3 için)
✔ Besleme gerilimi: 8 ÷ 28V DC; yük boş maksimum akım tüketimi: 20 mA
✔ Çıkış A: Push-pull — hem PNP hem NPN mantıkla çalışan sistemlere doğrudan bağlanabilir; Çıkış B: Yok
✔ Maksimum çıkış akımı: 30 mA; maksimum gerilim düşümü: <5V DC (@15 mA)
✔ Anahtarlama frekansı aralığı: 0 ÷ 15 kHz — yüksek hızlı dişli sayım uygulamaları için
✔ Kısa devre koruması: Mevcut; Ters kutuplama koruması: Mevcut (Vs → GND)
✔ Gövde: M12×1 silindirik dişli tip, nikel kaplı pirinç; algılama yüzeyi PBTP; anahtar genişliği SW17
✔ Gövde uzunluğu: 60 mm
✔ Montaj özelliği: Rotasyonel simetrik — vida ekseni etrafında herhangi bir açıda monte edilebilir
✔ Bağlantı: M12 konnektör (Pin 1: Kahverengi/+Vs, Pin 3: Mavi/0V, Pin 4: Siyah/Push-Pull Çıkış)
✔ IP koruma sınıfı: IP67 (sensör gövdesi ve algılama yüzeyi)
✔ Çalışma sıcaklığı: −40°C ÷ +85°C
✔ Sertifikalar: CE, UL

Hall Sensör ile Endüktif Sensör: Fark Nedir?

MHRM 12G5501/S14 bir endüktif sensör değil, Hall etkili manyetik sensördür. İki teknoloji arasındaki temel farkları bilmek doğru ürün seçimi için kritik öneme sahiptir:

✅ Dişli diş geçişini algılama: Endüktif sensörler genellikle yüzey yaklaşımını algılarken, Hall sensörler ferromanyetik dişli dişlerinin yarattığı manyetik alan değişimini sayarak hız ve pozisyon bilgisi üretir
✅ 15 kHz'e varan frekans yanıtı: Endüktif sensörlerin kHz mertebesinde kalan frekansları, Hall sensörün yüksek hızlı çark uygulamalarındaki gereksinimleri tam olarak karşılar
✅ Sıfır hız algılama kabiliyeti (statik): Bazı Hall sensör konfigürasyonları durağan veya çok yavaş dönen hedefleri de algılayabilir; bu endüktif teknoloji ile mümkün değildir
✅ Push-pull çıkış esnekliği: Hem PNP hem NPN giriş konfigürasyonlu PLC ve sayaçlarla ek adaptör gerekmeksizin doğrudan uyum

Uyumluluk ve Sertifikalar

✔ CE işaretli
✔ UL — ABD/Kanada piyasası güvenlik gerekliliklerine uygun
✔ RoHS uyumlu

Kullanım Alanları

1️⃣ Şanzıman ve dişli kutusu hız izleme: Otomotiv veya endüstriyel dişli kutusundaki ferromanyetik çarkın diş geçişlerini 15 kHz hassasiyetle sayarak anlık şanzıman hızı ve pozisyon bilgisi üretme
2️⃣ Konveyör tahrik millerinin dönüş sayımı: −40°C soğuk depo veya +85°C fırın çıkışı ortamlarında tahrik mili dişlisinin devir sayımını kesintisiz izleme
3️⃣ Rüzgar türbini pitch ve yaw mekanizmaları: Kanat açı ayar dişlisinin konumunu geniş sıcaklık aralığında ve IP67 korumasıyla dış hava koşullarına rağmen güvenilir biçimde izleme
4️⃣ Hidrolik ve pnömatik motor hız kontrolü: Döner motor miline bağlı ferromanyetik dişli çarkın diş geçişlerinden hız geri beslemesi üreterek kapalı çevrim PID kontrolünü destekleme
