AECO SIQ80-AE50 NO — 80×80mm Büyük Format Endüktif Sensör, 10-60mm Ayarlanabilir Algılama, AC 20-250V, Normalde Açık, 5m Kablolu

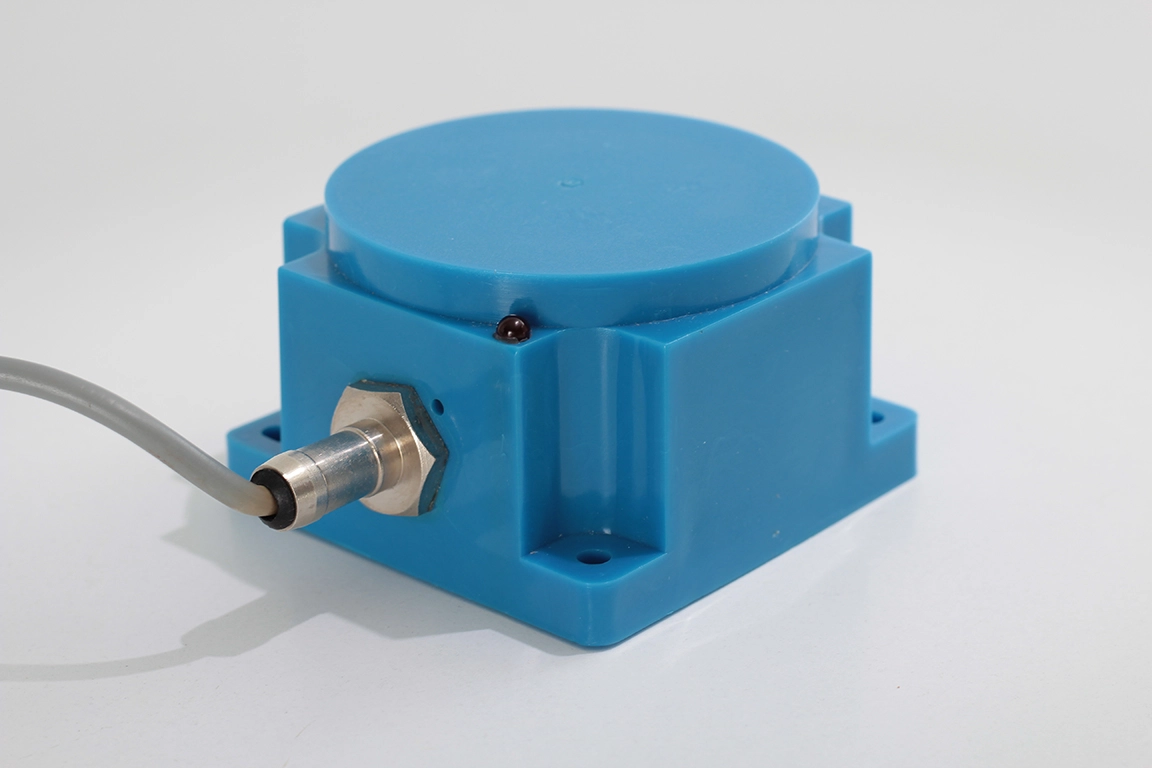

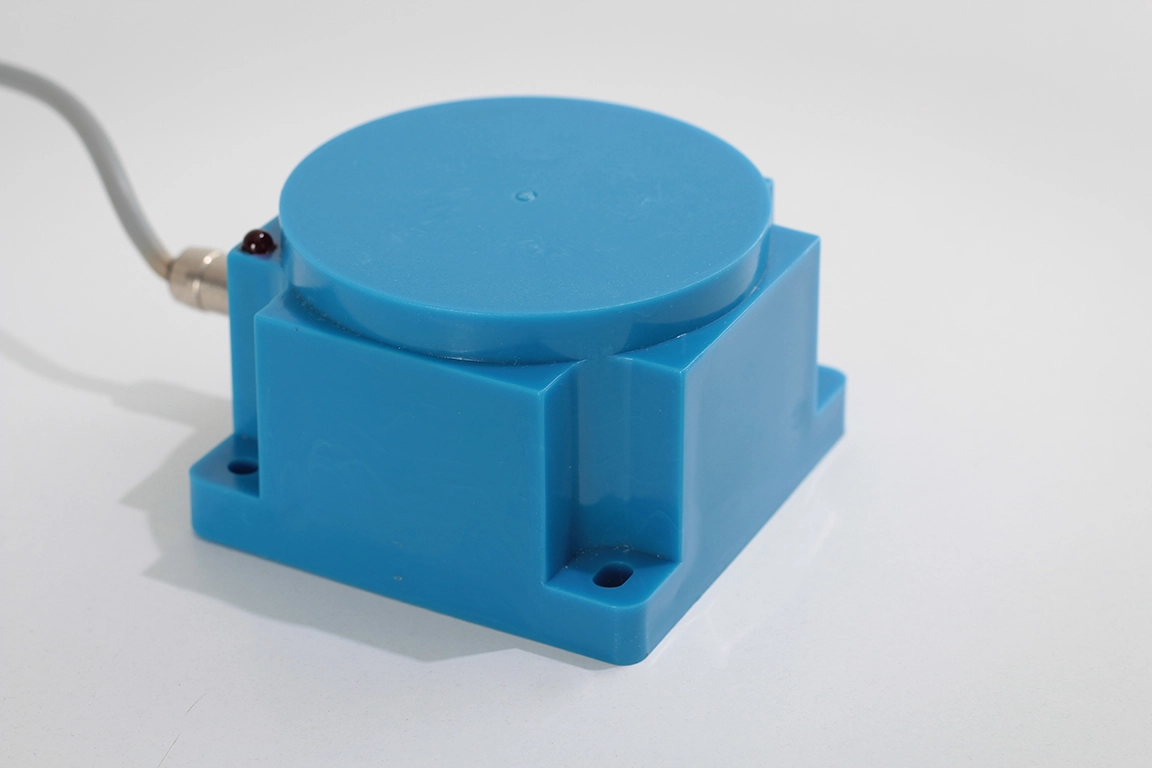

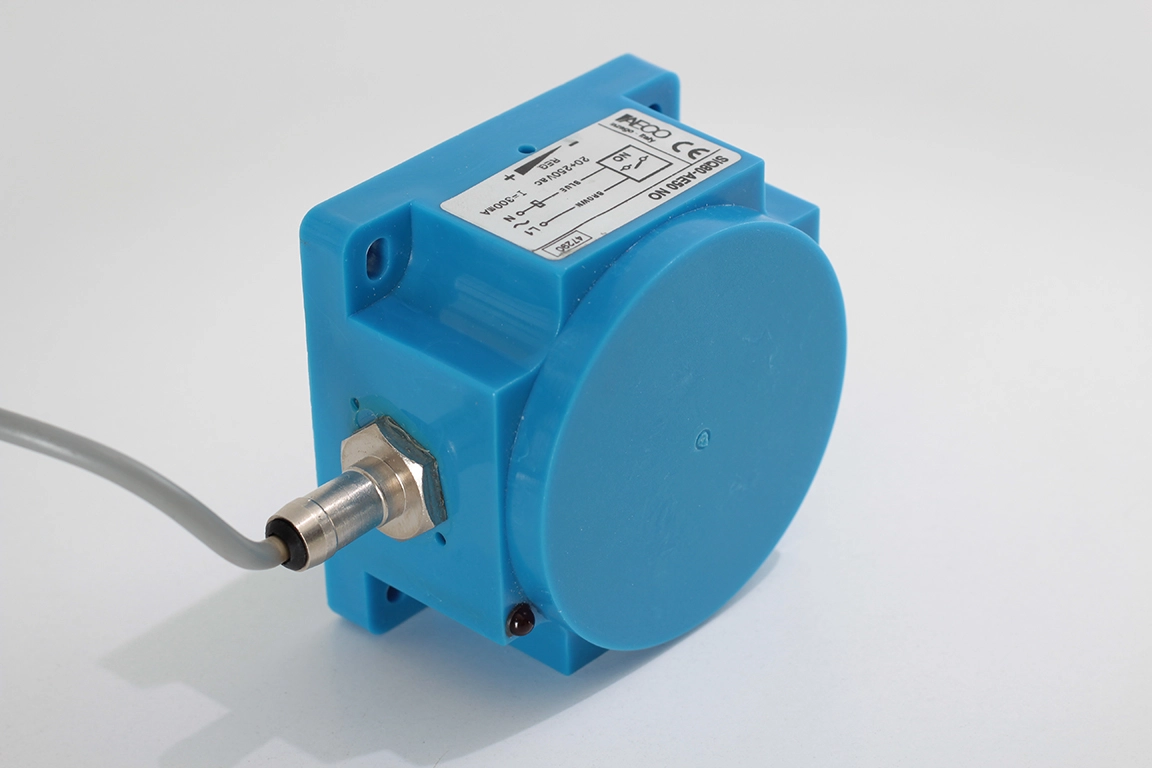

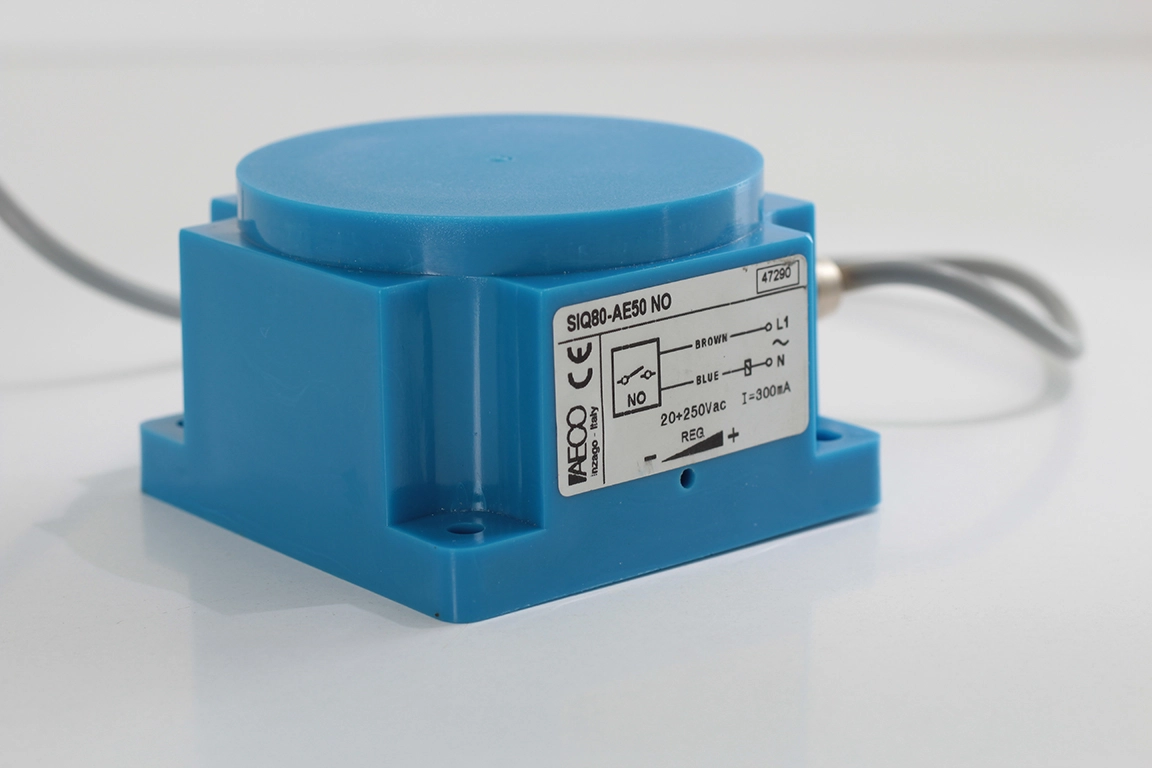

AECO SIQ80-AE50 NO, 80×80×50 mm kare gövdeli, geniş yuvarlak algılama yüzeyli ve sahada ayarlanabilir algılama mesafesine (10-60 mm) sahip büyük formatlı bir AC endüktif proximity sensördür. SIQ80 serisi, standart silindirik veya küçük dikdörtgen sensörlerin yetersiz kaldığı; büyük metal hedeflerin, geniş toleranslı konumların veya hassas duyarlılık ayarı gerektiren proseslerin olduğu uygulamalar için tasarlanmıştır. Dahili trimmer sayesinde algılama mesafesi kurulum sonrasında da kolayca ayarlanabilir; sensör fabrikadan 50 mm ön ayarlı olarak çıkmaktadır. AC 20-250V geniş besleme aralığı ile 24V AC, 110V AC ve 230V AC şebeke gerilimlerinin tümüne uyum sağlar. NO (Normalde Açık) çıkış fonksiyonu ile metal hedef algılandığında çıkış devreyi kapatır. IP67 koruma sınıfı ve −25°C ÷ +70°C çalışma aralığıyla zorlu endüstriyel ortamlarda güvenilir performans sunar.

Temel Özellikler

✔ Gövde: 80×80×50 mm kare parallelepiped, mavi PC (polikarbonat); geniş yuvarlak algılama yüzeyi mavi PC
✔ Montaj tipi: Gömülü montaja uygun değil (Non-embeddable)
✔ Besleme gerilimi: AC 20 ÷ 250V — 24V AC, 110V AC ve 230V AC ile doğrudan uyumlu
✔ Çıkış fonksiyonu: NO (Normalde Açık) — metal hedef algılandığında çıkış aktif olur
✔ Maksimum çıkış akımı: 300 mA; Minimum: 5 mA; Maksimum inrush akımı: 1.5 A
✔ Artık akım: <1 mA; Maksimum gerilim düşümü: <6V
✔ Maksimum anahtarlama frekansı: 12 Hz
✔ Algılama mesafesi (Sn): 10 ÷ 60 mm — dahili trimmer ile sahada ayarlanabilir; fabrika ön ayarı: 50 mm

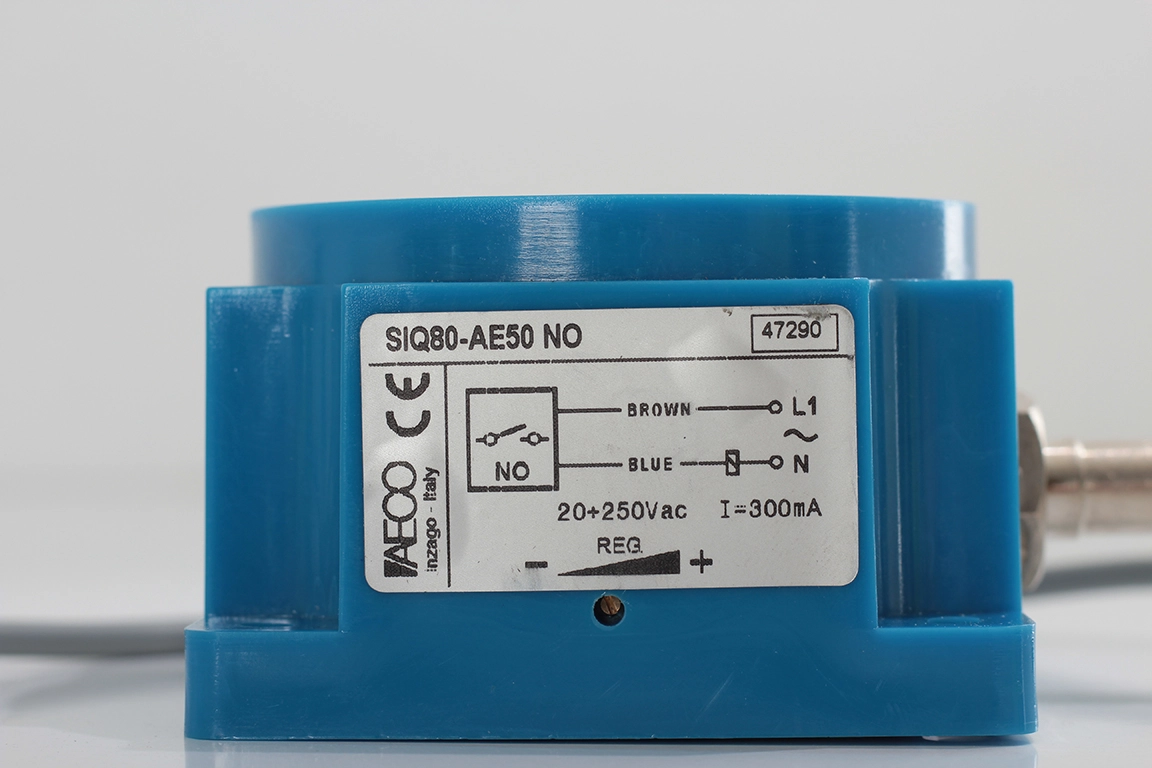

✔ Bağlantı: 5 m PVC/PVC kablo, 2×0.50 mm² (Kahverengi: L1/Faz, Mavi: N/Nötr)
✔ Gösterge: 1× sarı LED (çıkış anahtarlama durumu)
✔ IP koruma sınıfı: IP65 / IP66 / IP67
✔ Çalışma sıcaklığı: −25°C ÷ +70°C; Ağırlık: 550 g

Ayarlanabilir Algılama Mesafesi — Trimmer Kullanımı

SIQ80-AE50 NO, gövde üzerindeki dahili trimmer ile algılama mesafesini 10 mm ile 60 mm arasında ayarlama imkânı sunar:

✅ Saat yönünde çevirme: Algılama mesafesini artırır (daha uzak hedef tespiti)
✅ Saat yönü tersine çevirme: Algılama mesafesini azaltır (daha yakın ve seçici hedef tespiti)
✅ Fabrika ön ayarı 50 mm'dir: Sensör kutudan çıktığında hemen devreye alınabilir; ince ayar uygulamada yapılır
✅ Ayar normal çalışma koşullarında yapılmalıdır: Çevredeki metal nesnelerin etkisi dikkate alınarak sensör monte edilmiş konumda ayarlanması tavsiye edilir
✅ 60 mm üzerinde kullanım önerilmez: FE37 çelik, 1 mm kalınlık ve 100 mm kare hedef referans alınmaktadır

SIQ80 Serisinin Avantajları

✅ Büyük algılama yüzeyi: 80×80 mm geniş format, küçük sensörlerin kaçırabileceği büyük veya düzensiz şekilli metal hedefleri güvenilir biçimde algılar
✅ 50 mm fabrika önceden ayarlı: Çoğu uygulama için kutusundan çıktığı gibi hemen devreye alınabilir
✅ Geniş AC besleme aralığı: Aynı model sensör 24V, 110V ve 230V AC altyapılarında dönüştürücü olmadan çalışır; stok yönetimini basitleştirir
✅ Uzun kablo (5 m): Kontrol panosu ile sensör arasındaki uzun mesafelerde ek bağlantı elemanı gerektirmez

Malzeme Düzeltme Katsayıları

Algılama mesafesi değerleri çelik hedef için geçerlidir. Farklı malzemelerde aşağıdaki katsayılar uygulanmalıdır:

✔ Paslanmaz çelik: 0.9
✔ Pirinç: 0.5
✔ Alüminyum: 0.4
✔ Bakır: 0.4

Kullanım Alanları

1️⃣ Büyük metal levha ve sac işleme hatları: Geniş algılama yüzeyi sayesinde çelik levhanın banttan geçişini veya duraksama noktasını geniş toleransla tespit etme; trimmer ile levha kalınlığına göre hassas mesafe ayarı
2️⃣ Araç montaj ve boya hatları: Otomobil gövdesi veya kapı paneli gibi büyük metal parçaların istasyon girişinde veya robot çalışma alanı sınırında AC şebeke hattıyla doğrudan izlenmesi
3️⃣ Depo kapısı ve güvenlik bariyerleri: 50 mm fabrika ayarıyla büyük metal kapı veya bariyerin açık/kapalı konumunu 230V AC kontrol paneline doğrudan bağlı sensörle güvenilir biçimde denetleme
4️⃣ Ağır iş makineleri ve vinçler: Kepçe, kanca taşıyıcısı veya teleskopik kol gibi büyük metal hareketli parçaların referans konumuna gelişini açık alan koşullarında (IP67) ve geniş algılama mesafesiyle izleme

Montaj Bilgisi

Bu sensör gömülü montaja uygun değildir (non-embeddable). Aşağıdaki minimum mesafeler Sn = 35 mm referans alınarak belirlenmiştir; algılama mesafesi artırılırsa veya azaltılırsa montaj mesafeleri de buna göre artırılmalı ya da azaltılmalıdır:
