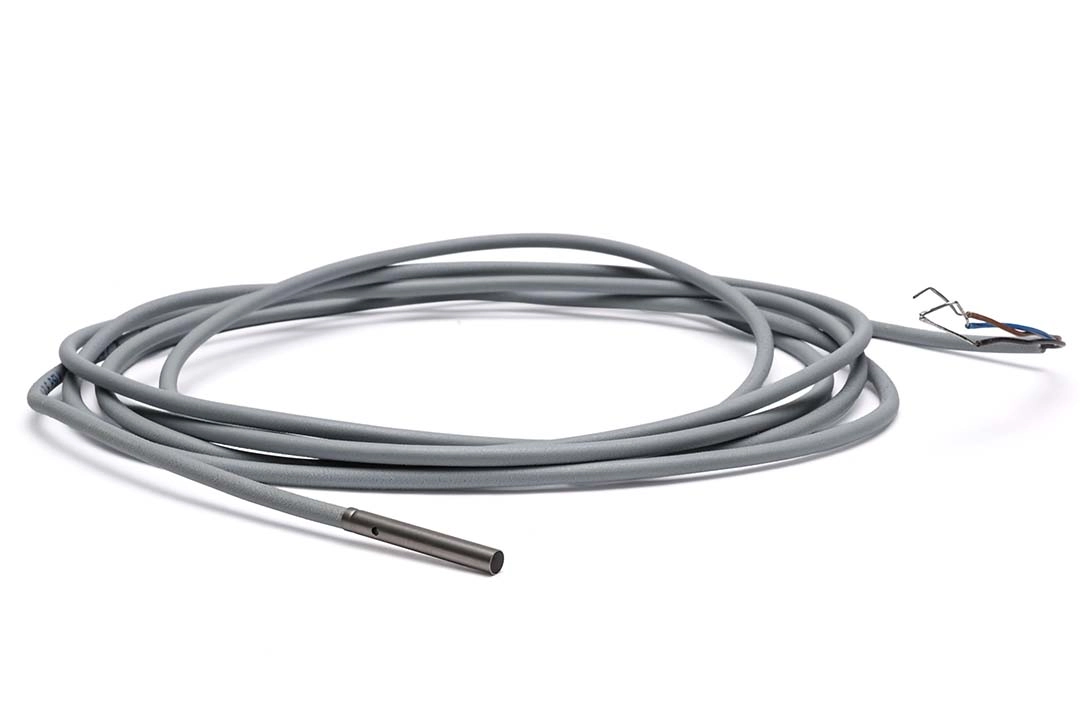

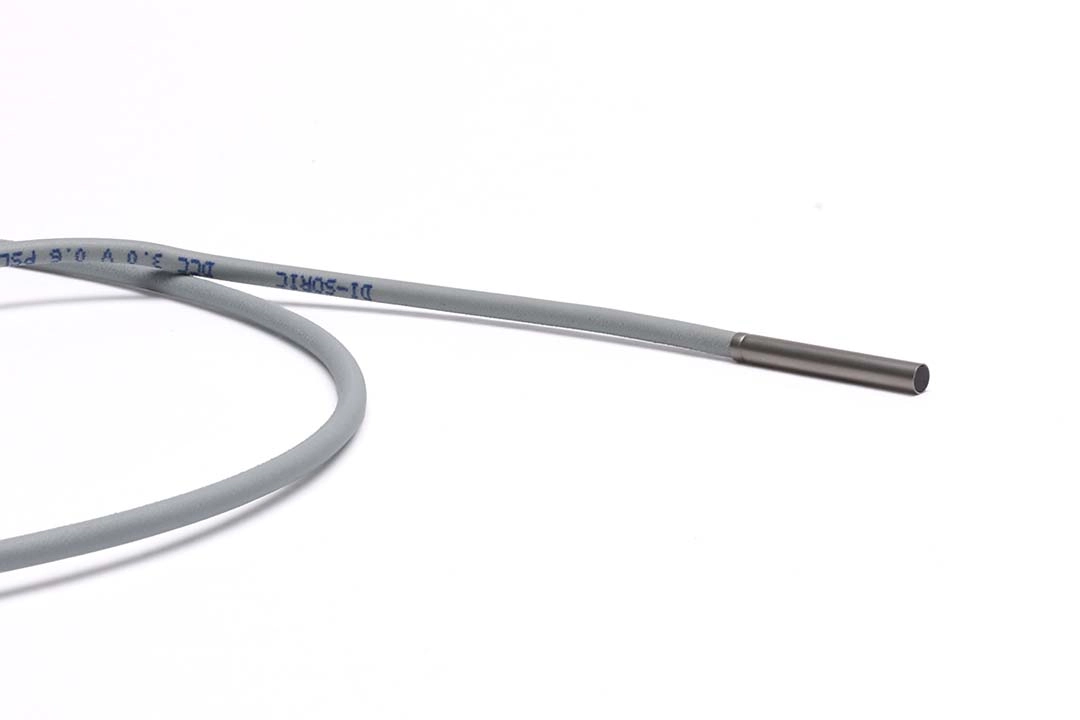

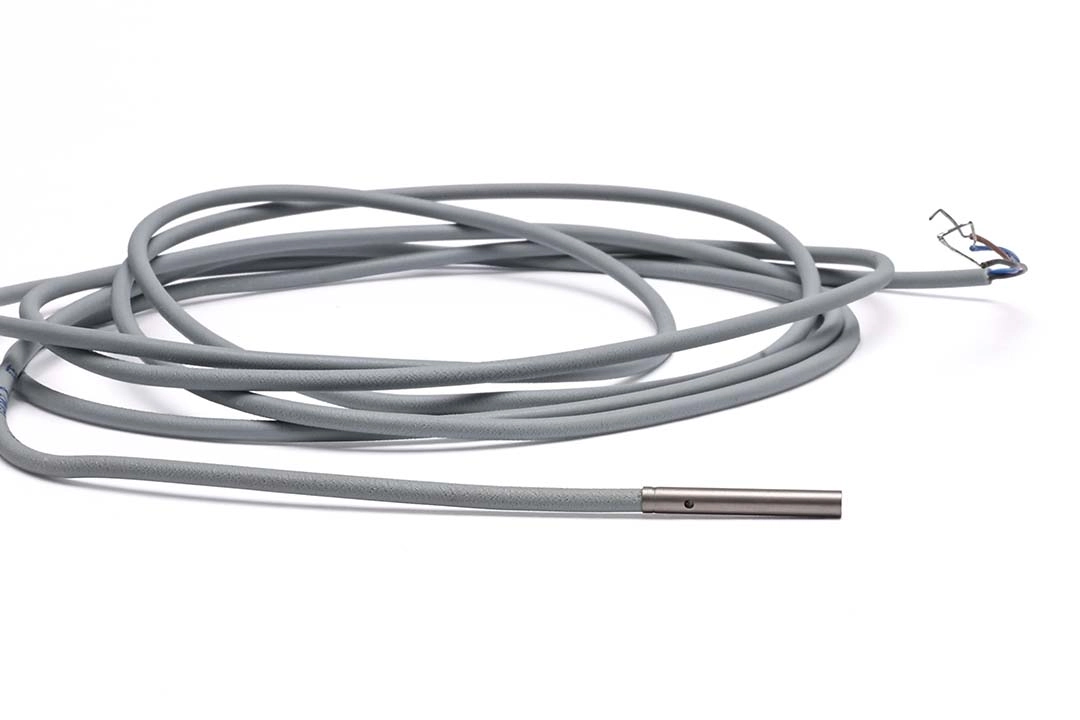

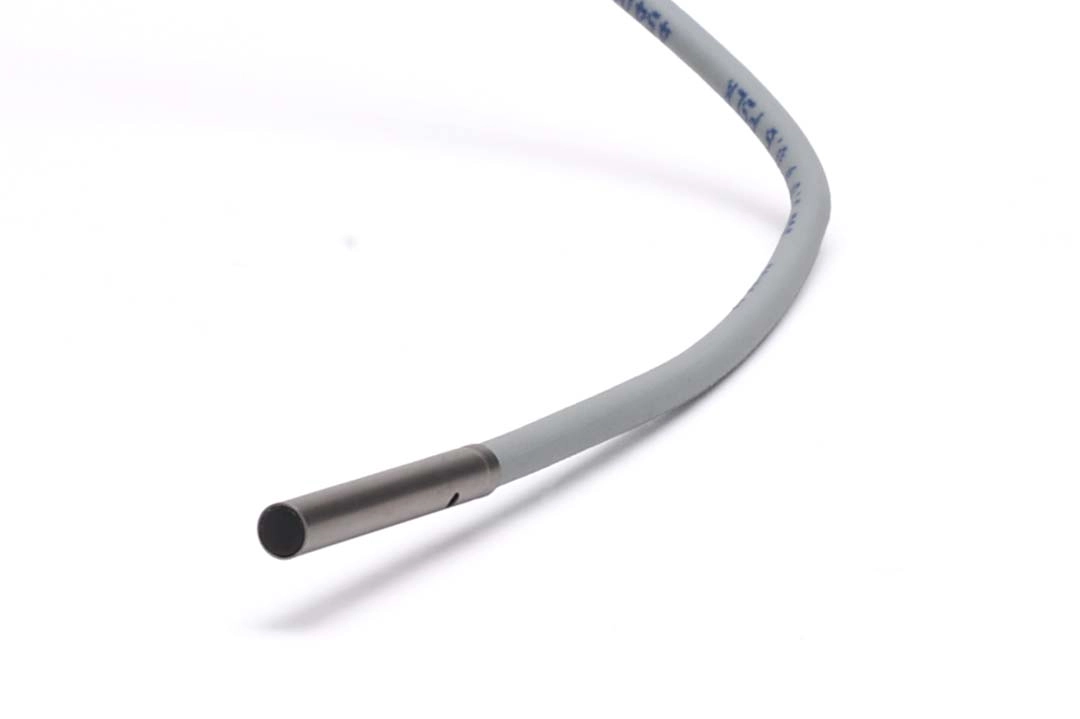

di-soric DCC 3.0 V 0.6 PSLK PNP Endüktif Sensör

di-soric DCC 3.0 V 0.6 PSLK, çok küçük montaj alanlarında metal parçaların temassız olarak algılanması için kullanılan kompakt yapılı bir PNP endüktif sensördür. Çap 3 mm gövde yapısı sayesinde dar alanlarda, küçük mekanik aparatlar üzerinde ve hassas parça algılama uygulamalarında kullanılabilir.

Bu sensörün algılama mesafesi 0.6 mm olarak belirtilmiştir. Küçük metal hedeflerin kısa mesafeden algılanması gereken otomasyon sistemlerinde, pozisyon kontrolü, parça var/yok algılama ve mekanik hareket doğrulama uygulamaları için uygundur.

DCC 3.0 V 0.6 PSLK, 10...30 VDC çalışma gerilimi ve 100 mA maksimum çıkış akımı ile PLC dijital girişleri, kontrol kartları ve otomasyon sistemleriyle birlikte kullanılabilir. Bağlantı şemasına göre kahverengi uç besleme artı, mavi uç 0V, siyah uç ise anahtarlama çıkışı olarak kullanılır.

Ürün Özellikleri

• ✔️ Marka: di-soric
• ✔️ Model: DCC 3.0 V 0.6 PSLK
• ✔️ Ürün tipi: Endüktif yaklaşım sensörü
• ✔️ Gövde çapı: 3 mm
• ✔️ Algılama mesafesi: 0.6 mm
• ✔️ Çıkış tipi: PNP
• ✔️ Metal cisimlerin temassız algılanması için uygundur.

Teknik Bilgiler

• ✅ Ürün kodu: DCC 3.0 V 0.6 PSLK
• ✅ Sensör tipi: İndüktif sensör
• ✅ Gövde çapı: 3 mm
• ✅ Algılama mesafesi: 0.6 mm
• ✅ Çalışma gerilimi: 10...30 VDC
• ✅ Maksimum yük akımı: 100 mA
• ✅ Çıkış yapısı: PNP
• ✅ Bağlantı tipi: 3 telli bağlantı
• ✅ Kullanım amacı: Metal parça algılama

Bağlantı Bilgisi

Sensör bağlantısı yapılırken kablo renkleri ve PLC giriş yapısı mutlaka kontrol edilmelidir. Ekteki bağlantı şemasında kahverengi uç +UB, mavi uç 0V, siyah uç ise anahtarlama çıkışı olarak gösterilmiştir.

• 1️⃣ Kahverengi / Brown / Braun: +UB besleme ucu
• 1️⃣ Mavi / Blue / Blau: 0V besleme ucu
• 1️⃣ Siyah / Black / Schwarz: A anahtarlama çıkışı
• 1️⃣ Çalışma gerilimi: 10...30 VDC
• 1️⃣ Maksimum yük akımı: 100 mA

PNP Çıkış Yapısı

DCC 3.0 V 0.6 PSLK bağlantı şemasında yük, siyah çıkış ucu ile 0V arasında gösterilmiştir. Bu bağlantı yapısı PNP sensör mantığına uygundur. Sensör metal hedefi algıladığında siyah çıkış ucundan pozitif çıkış sinyali alınır.

• ✅ PNP giriş destekleyen PLC sistemleriyle kullanılabilir.
• ✅ Sensör algılama yaptığında pozitif çıkış sinyali üretir.
• ✅ PLC dijital giriş bağlantılarında kullanılabilir.
• ✅ Kontrol kartı ve otomasyon girişlerinde değerlendirilebilir.
• ✅ Mevcut sistemin PNP giriş mantığına uygunluğu kontrol edilmelidir.

0.6 mm Algılama Mesafesi

Bu sensörün algılama mesafesi 0.6 mm seviyesindedir. Bu nedenle sensör, hedef metal parçaya oldukça yakın konumlandırılmalıdır. Küçük metal parçaların hassas şekilde algılanması gereken uygulamalarda avantaj sağlar.

• ✔ 0.6 mm kısa algılama mesafesine sahiptir.
• ✔ Küçük metal hedeflerin algılanması için uygundur.
• ✔ Hassas mekanik pozisyon kontrolünde kullanılabilir.
• ✔ Dar montaj alanlarında pratik çözüm sunar.
• ✔ Sensör ile hedef arasındaki mesafe dikkatli ayarlanmalıdır.

Çap 3 mm Kompakt Gövde

3 mm çapındaki kompakt gövde, sensörün çok dar alanlara monte edilebilmesine imkan sağlar. Büyük gövdeli sensörlerin kullanılamadığı küçük mekanik yapılarda, aparatlarda ve özel makine sistemlerinde tercih edilebilir.

• ✅ Çap 3 mm kompakt gövde yapısına sahiptir.
• ✅ Küçük makine aparatlarındaki algılama noktaları için uygundur.
• ✅ Sınırlı montaj alanlarında kullanılabilir.
• ✅ Hassas parça var/yok kontrolü yapılabilir.
• ✅ Özel tasarım otomasyon sistemlerinde değerlendirilebilir.

Kullanım Alanları

di-soric DCC 3.0 V 0.6 PSLK PNP endüktif sensör, metal parçaların temassız algılanması gereken otomasyon uygulamalarında kullanılabilir. Küçük gövde yapısı sayesinde özellikle dar alanlı montajlarda tercih edilir.

• ✔ Metal parça var/yok algılama uygulamaları
• ✔ Küçük mekanik aparatlarda pozisyon algılama
• ✔ Otomasyon makinelerinde limit algılama
• ✔ Robotik ve mekatronik uygulamalar
• ✔ Konveyör ve taşıma sistemlerinde parça kontrolü
• ✔ PLC dijital giriş uygulamaları
• ✔ Endüstriyel otomasyon eğitim setleri

PLC Bağlantısında Dikkat Edilmesi Gerekenler

Bu sensör PNP çıkış yapısında değerlendirildiği için PLC giriş kartının PNP sensör bağlantısına uygun olması gerekir. Bağlantı yapılmadan önce PLC giriş tipi, sensör besleme gerilimi ve çıkış akımı kontrol edilmelidir.

• ✅ PLC giriş yapısının PNP sensör bağlantısına uygun olduğu kontrol edilmelidir.
• ✅ Besleme gerilimi 10...30 VDC aralığında olmalıdır.
• ✅ Maksimum yük akımı 100 mA sınırını aşmamalıdır.
• ✅ Sensör ile metal hedef arasındaki mesafe 0.6 mm algılama mesafesine göre ayarlanmalıdır.
• ✅ Elektrik bağlantısı enerjisiz durumda yapılmalıdır.

Neden di-soric DCC 3.0 V 0.6 PSLK?

di-soric DCC 3.0 V 0.6 PSLK, 3 mm kompakt gövde yapısı ve 0.6 mm algılama mesafesi ile dar alanlarda metal parça algılama uygulamaları için pratik bir sensör çözümüdür. PNP çıkış yapısı sayesinde uygun PLC ve kontrol sistemleriyle kolayca kullanılabilir.

10...30 VDC çalışma gerilimi, 100 mA maksimum yük akımı ve 3 telli bağlantı yapısı ile makine otomasyonu, küçük mekanik aparatlar, robotik uygulamalar, konveyör sistemleri ve otomasyon eğitim setlerinde tercih edilebilir.
