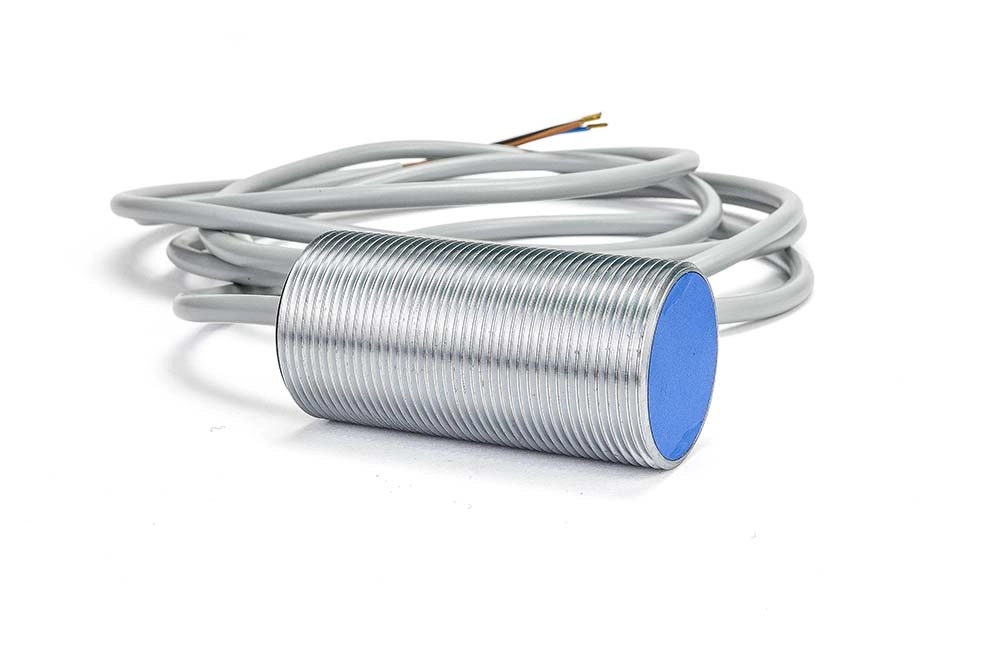

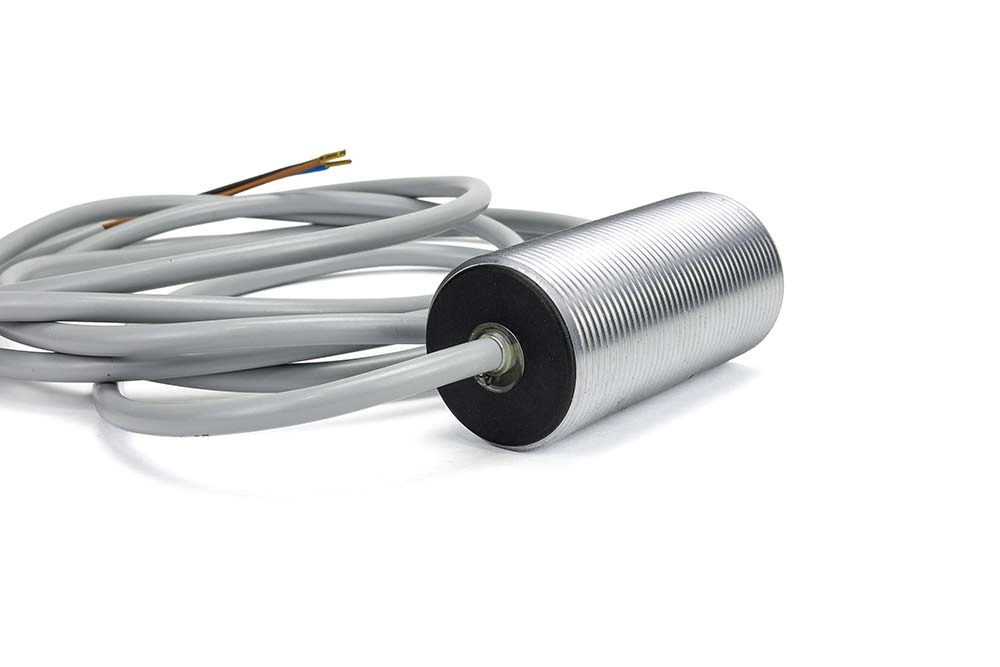

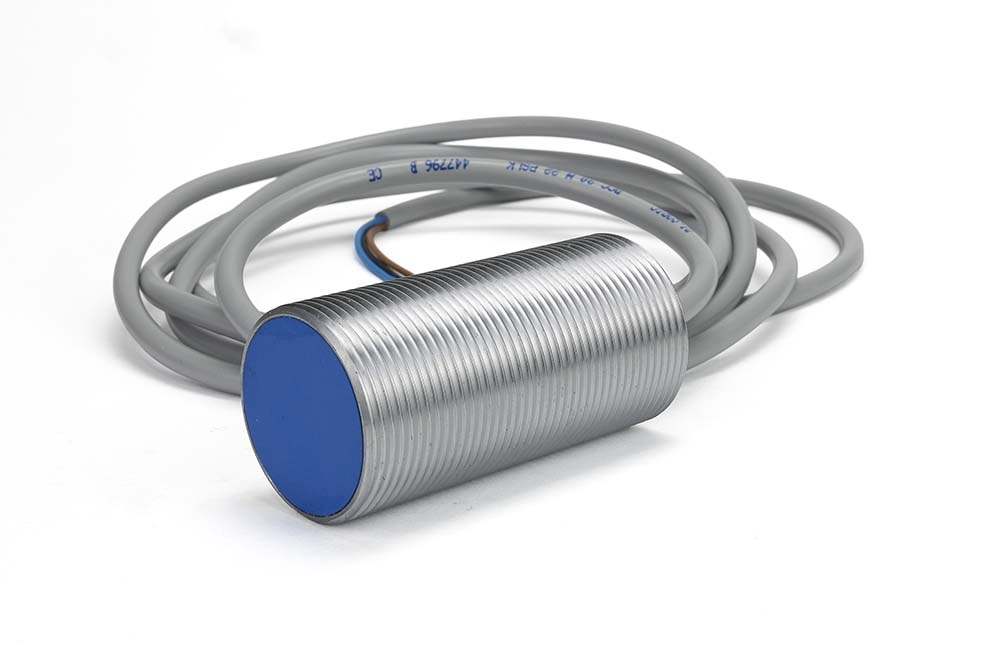

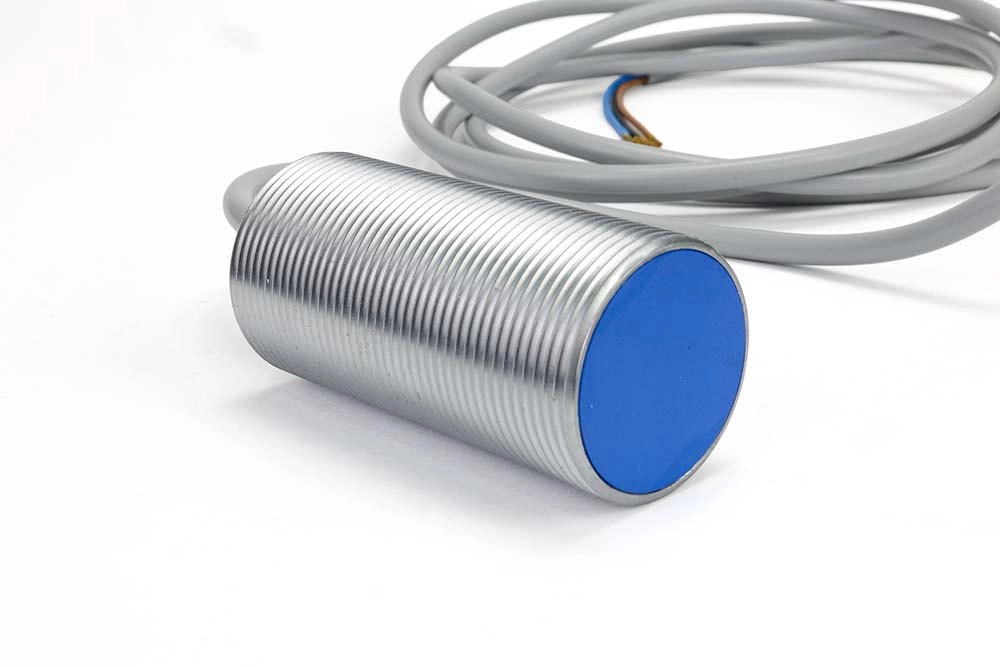

Di-Soric DCC 30 M 22 PSLK Endüktif Sensör | M30 PNP NO 22 mm

Di-Soric DCC 30 M 22 PSLK, metal nesnelerin temassız olarak algılanması için kullanılan M30 gövdeli endüktif yaklaşım sensörüdür. Yüksek algılama mesafesi sayesinde konveyör, makine otomasyonu, parça kontrolü ve pozisyon algılama uygulamalarında kullanılabilir.

Sensör PNP NO (normalde açık) çıkış yapısına sahiptir. Nominal algılama mesafesi 22 mm olup quasi-flush montaj yapısı sayesinde yüksek algılama mesafesi ile kompakt montaj avantajını bir arada sunar.

DCC 30 M 22 PSLK üzerinde 2 metre PVC bağlantı kablosu bulunmaktadır. 10-30V DC çalışma gerilimi sayesinde PLC, kontrol kartı, röle ve endüstriyel otomasyon sistemlerinde doğrudan kullanılabilir.

Ürün Özellikleri

• ✔️ Marka: Di-Soric
• ✔️ Ürün kodu: DCC 30 M 22 PSLK
• ✔️ Üretici ürün numarası: 200379
• ✔️ Sensör tipi: Endüktif yaklaşım sensörü
• ✔️ Gövde ölçüsü: M30 x 1,5
• ✔️ Algılama mesafesi: 22 mm
• ✔️ Çıkış tipi: PNP NO

Teknik Özellikler

• ✅ Çalışma gerilimi: 10...30V DC
• ✅ Sensör gövdesi: M30 x 1,5 dişli
• ✅ Çalışma prensibi: Endüktif
• ✅ Çıkış değerlendirmesi: Dijital
• ✅ Algılama mesafesi: 22 mm
• ✅ Montaj tipi: Quasi-flush
• ✅ Çıkış: PNP, NO
• ✅ Maksimum çıkış akımı: 200 mA

22 mm Yüksek Algılama Mesafesi

DCC 30 M 22 PSLK, 22 mm nominal algılama mesafesiyle standart M30 endüktif sensörlere göre yüksek çalışma mesafesi sunar. Bu özellik sensörün metal hedefe daha uzak konumlandırılabilmesini sağlar.

• ✔️ Nominal algılama mesafesi: 22 mm
• ✔️ Metal hedefler uzak mesafeden algılanabilir.
• ✔️ Mekanik toleransların yüksek olduğu sistemlerde avantaj sağlar.
• ✔️ Konveyör ve makine uygulamalarında esnek montaj imkanı sunar.
• ✔️ Sensör ile hareketli parça arasında daha geniş boşluk bırakılabilir.

PNP NO Çıkış Yapısı

Sensör PNP ve normalde açık NO çıkış yapısına sahiptir. Metal hedef algılandığında sensör çıkışı aktif hale gelir ve bağlı kontrol sistemine pozitif anahtarlama sinyali gönderir.

• ✅ Çıkış tipi: PNP
• ✅ Anahtarlama mantığı: NO / Normalde Açık
• ✅ PNP uyumlu PLC dijital girişlerine bağlanabilir.
• ✅ 24V DC endüstriyel kontrol sistemlerinde kullanılabilir.
• ✅ Metal var-yok ve pozisyon bilgisi üretilebilir.

M30 x 1,5 Dişli Gövde

DCC 30 M 22 PSLK, M30 x 1,5 dişli silindirik gövde yapısına sahiptir. Bu gövde ölçüsü endüstriyel sensör uygulamalarında yaygın olarak kullanılan standart montaj yapılarından biridir.

• ✔ Gövde çapı: M30
• ✔ Diş adımı: 1,5 mm
• ✔ Sensör braketi ve metal montaj plakalarına bağlanabilir.
• ✔ Konumu somunlar yardımıyla hassas şekilde ayarlanabilir.
• ✔ Makine ve konveyör sistemlerinde sabit montaj yapılabilir.

Quasi-Flush Montaj

Sensör quasi-flush montaj yapısına sahiptir. Bu montaj tipi, algılama yüzeyinin çevresindeki metal yapı dikkate alınarak uygun montaj boşlukları bırakılması gereken bir sensör yerleşimidir.

• ✅ Montaj tipi: Quasi-flush
• ✅ Yüksek algılama mesafesi sağlar.
• ✅ Metal yüzeylere kontrollü şekilde monte edilebilir.
• ✅ Sensör çevresindeki metal yapı üretici montaj koşullarına göre düzenlenmelidir.

Nikel Kaplı Pirinç Gövde

DCC 30 M 22 PSLK sensör gövdesi nikel kaplı pirinç malzemeden üretilmiştir. Metal gövde yapısı endüstriyel makine uygulamalarında mekanik dayanım sağlar.

• ✔️ Gövde malzemesi: Nikel kaplı pirinç
• ✔️ Endüstriyel ortamlara uygun mekanik yapı sunar.
• ✔️ Sağlam dişli bağlantı yapısına sahiptir.
• ✔️ Makine ve ekipman üzerine güvenli şekilde monte edilebilir.

2 Metre Esnek PVC Kablo

Sensör üzerinde fabrika montajlı 2 metre PVC bağlantı kablosu bulunmaktadır. Üretici sensörü yüksek esnekliğe sahip kablolu yapı olarak tanımlamaktadır.

• ✅ Kablo uzunluğu: 2 metre
• ✅ Kablo tipi: PVC
• ✅ Sabit kablolu sensör yapısına sahiptir.
• ✅ PLC ve kontrol panolarına doğrudan bağlanabilir.
• ✅ İlave M12 sensör kablosu gerektirmez.

Kablo Bağlantı Renkleri

• ✔️ Kahverengi / BN: + Besleme
• ✔️ Mavi / BU: 0V
• ✔️ Siyah / BK: PNP anahtarlama çıkışı

Kısa Devre Koruması

DCC 30 M 22 PSLK üzerinde kısa devre koruması bulunmaktadır. Bu özellik endüstriyel uygulamalarda sensör çıkışının korunmasına yardımcı olur.

• ✅ Entegre kısa devre koruması bulunur.
• ✅ Çıkış devresinin korunmasına yardımcı olur.
• ✅ PLC ve otomasyon uygulamalarında güvenilir kullanım sağlar.
• ✅ Maksimum çıkış akımı 200 mA'dır.

Başlangıç Darbesi Bastırma Özelliği

Sensörde bulunan starting pulse suppression özelliği, enerji verildiği anda oluşabilecek istenmeyen çıkış darbelerinin azaltılmasına yardımcı olur.

• ✔ Enerji verilme anındaki yanlış tetiklemelerin azaltılmasına yardımcı olur.
• ✔ PLC girişlerinde daha kararlı başlangıç sağlar.
• ✔ Otomatik makine uygulamalarında kontrollü devreye alma avantajı sunar.

LED Durum Göstergesi

Sensör üzerinde bulunan LED gösterge, anahtarlama durumunun sensör üzerinden görsel olarak takip edilmesini sağlar.

• ✅ Sensör çıkış durumu LED üzerinden izlenebilir.
• ✅ Montaj ve sensör ayarı kolaylaştırılır.
• ✅ Arıza ve devreye alma işlemlerinde hızlı kontrol yapılabilir.
• ✅ Metal hedef algılama durumu doğrudan gözlemlenebilir.

Elektriksel Özellikler

• ✔️ Çalışma gerilimi: 10...30V DC
• ✔️ İç akım tüketimi: <10 mA
• ✔️ Çıkış akımı: Maksimum 200 mA
• ✔️ Gerilim düşümü: <2,0V
• ✔️ Anahtarlama histerezisi: %5
• ✔️ İzolasyon gerilim dayanımı: 500V

200 Hz Anahtarlama Frekansı

Sensörün anahtarlama frekansı 200 Hz değerindedir. Bu değer makine pozisyonlama, parça var-yok kontrolü ve birçok standart endüstriyel algılama uygulaması için uygundur.

• ✅ Anahtarlama frekansı: 200 Hz
• ✅ Hareketli metal parçaların algılanmasında kullanılabilir.
• ✅ Konveyör üzerindeki metal parçalar algılanabilir.
• ✅ Standart sayma ve pozisyon uygulamalarında kullanılabilir.

IP67 Koruma Sınıfı

DCC 30 M 22 PSLK, IP67 koruma sınıfına sahiptir. Bu özellik sensörün endüstriyel ortam koşullarında toz ve neme karşı korunmasına yardımcı olur.

• ✔ Koruma sınıfı: IP67
• ✔ Tozlu makine ortamlarında kullanılabilir.
• ✔ Neme karşı korumalı yapı sunar.
• ✔ Endüstriyel otomasyon uygulamalarına uygundur.

Çalışma Sıcaklığı

• ✅ Minimum ortam sıcaklığı: -25°C
• ✅ Maksimum ortam sıcaklığı: +70°C
• ✅ Geniş çalışma sıcaklığı aralığına sahiptir.

Standart Ölçüm Plakası

Üreticinin belirttiği 22 mm nominal algılama mesafesi, standart test koşullarında 66 x 66 x 1 mm ölçülerindeki metal ölçüm plakası kullanılarak tanımlanmıştır.

• ✔️ Standart ölçüm plakası: 66 x 66 x 1 mm
• ✔️ Gerçek algılama mesafesi hedef metalin boyutuna ve malzemesine göre değişebilir.
• ✔️ Montaj sırasında uygulamadaki metal hedefle test yapılması önerilir.

Endüktif Sensör Ne İşe Yarar?

Endüktif sensörler, metal nesneleri fiziksel temas olmadan algılamak için kullanılır. Hareketli mekanik parçalarla temas etmediği için klasik mekanik limit anahtarlarına göre temassız algılama avantajı sunar.

• ✅ Metal var-yok kontrolü yapılabilir.
• ✅ Makine pozisyonu algılanabilir.
• ✅ Mekanik limit bilgisi alınabilir.
• ✅ Konveyör üzerindeki metal parçalar tespit edilebilir.
• ✅ PLC sistemlerine dijital geri bildirim sağlanabilir.

PLC ile Kullanım

DCC 30 M 22 PSLK, PNP dijital giriş yapısına sahip PLC sistemleriyle kullanılabilir. Sensör metal nesneyi algıladığında PNP çıkış üzerinden PLC girişine sinyal gönderilebilir.

• ✔️ PLC dijital girişine bağlanabilir.
• ✔️ Metal parça var-yok bilgisi alınabilir.
• ✔️ Makine pozisyon kontrolü yapılabilir.
• ✔️ Ürün sayma uygulamalarında kullanılabilir.
• ✔️ Otomatik çalışma sıralarında geri bildirim elemanı olarak kullanılabilir.

Konveyör Sistemlerinde Kullanım

22 mm algılama mesafesi, sensörü konveyör uygulamalarında metal parçaların temassız algılanması için uygun hale getirir. Sensör, uygun bir montaj braketi yardımıyla konveyör üzerine konumlandırılabilir.

• ✅ Metal ürün algılama yapılabilir.
• ✅ Parça sayma uygulamaları gerçekleştirilebilir.
• ✅ Ürün pozisyon bilgisi alınabilir.
• ✅ PLC kontrollü ayırma ve yönlendirme sistemlerinde kullanılabilir.
• ✅ Konveyör otomasyon eğitimlerinde kullanılabilir.

Kullanım Alanları

Di-Soric DCC 30 M 22 PSLK, yüksek algılama mesafesi gerektiren metal algılama ve endüstriyel otomasyon uygulamalarında kullanılabilir.

• ✔ PLC otomasyon sistemleri
• ✔ Konveyör ve taşıma sistemleri
• ✔ Metal parça var-yok kontrolü
• ✔ Makine pozisyon algılama
• ✔ Parça sayma uygulamaları
• ✔ Robotik ve mekatronik sistemler
• ✔ Otomasyon eğitim setleri
• ✔ Üretim ve montaj makineleri

Neden Di-Soric DCC 30 M 22 PSLK?

Di-Soric DCC 30 M 22 PSLK, M30 gövde içerisinde 22 mm yüksek algılama mesafesi sunan PNP NO çıkışlı endüstriyel bir yaklaşım sensörüdür.

10-30V DC çalışma gerilimi, 200 mA PNP çıkışı, 200 Hz anahtarlama frekansı, kısa devre koruması, başlangıç darbesi bastırma özelliği, LED durum göstergesi, IP67 koruma sınıfı ve 2 metre PVC kablosuyla makine ve otomasyon uygulamalarında pratik kullanım sunar.

Özellikle sensör ile metal hedef arasında daha fazla mesafe bırakılması gereken konveyör, makine ve pozisyon kontrol uygulamalarında 22 mm algılama mesafesi önemli bir avantaj sağlar.
