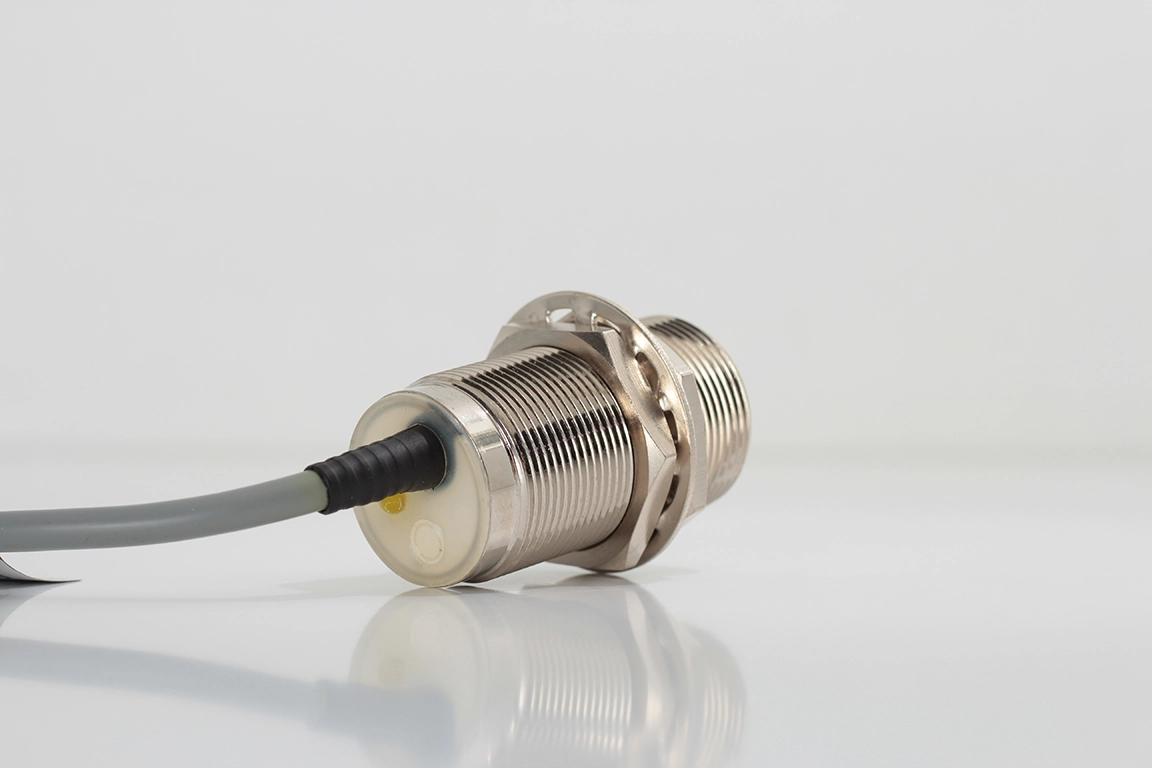

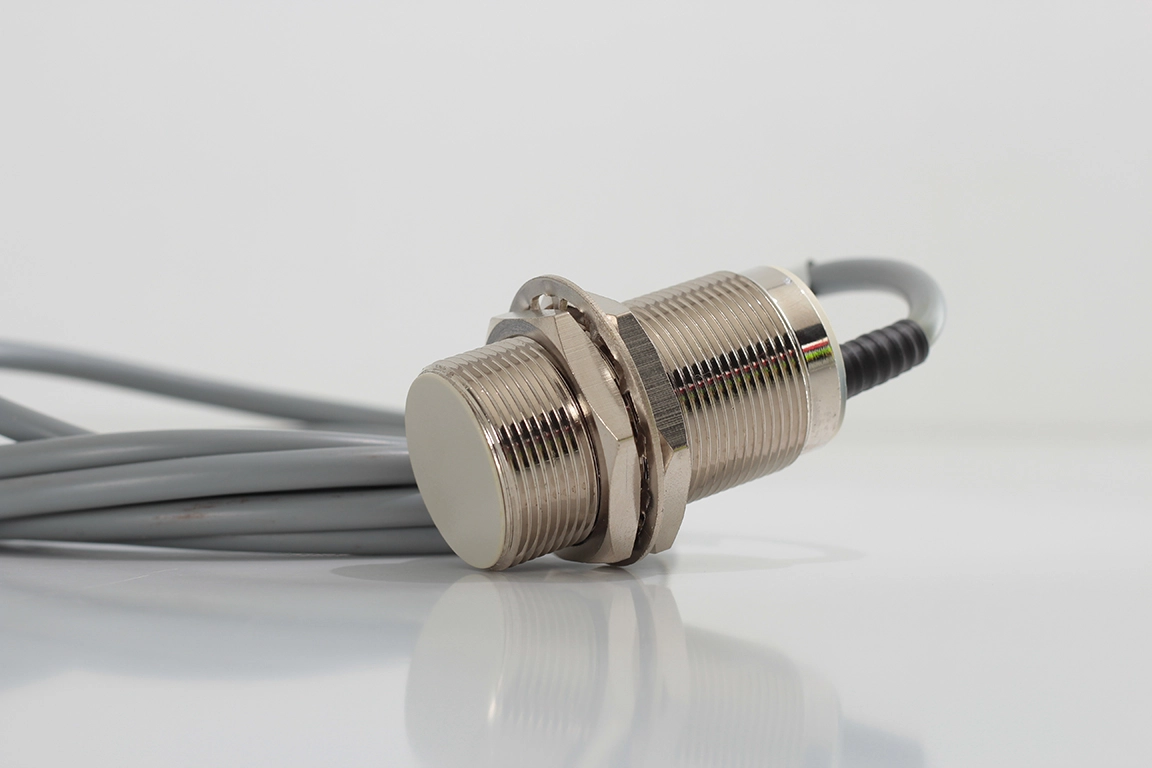

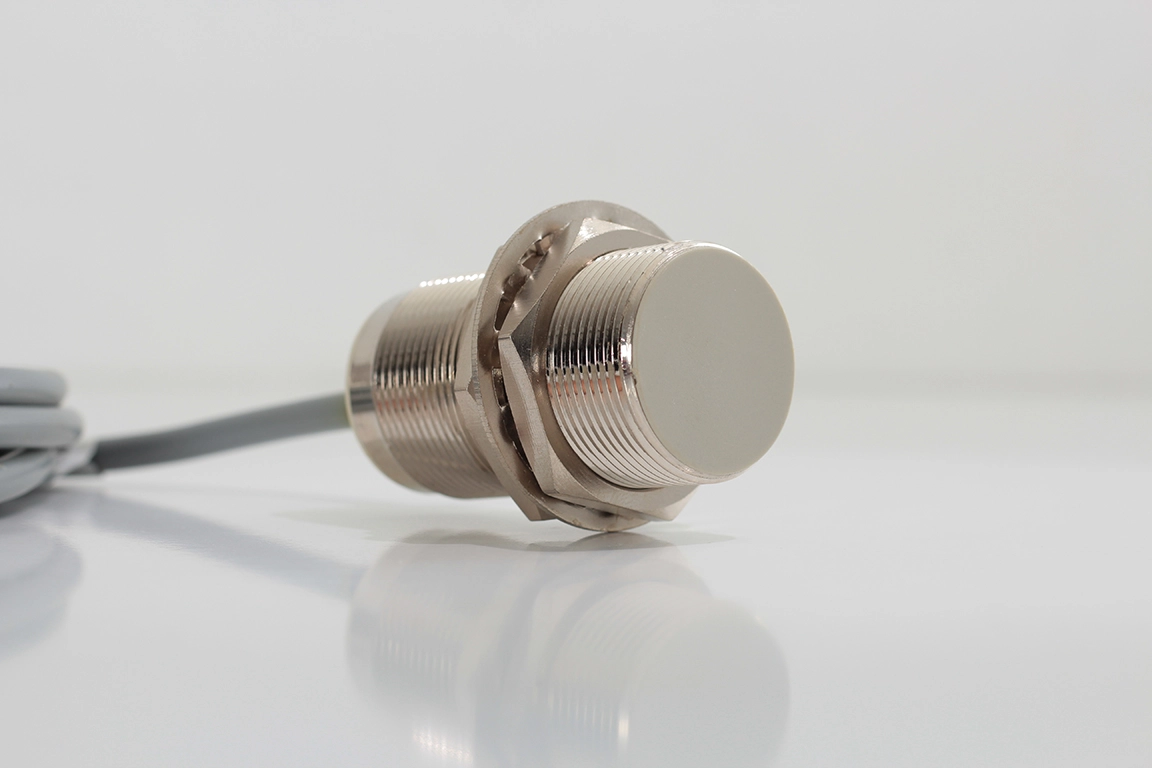

Wachendorff WIM-10POD30/K02L — M30 Flush Gömülebilir DC Endüktif Sensör, 10mm Algılama, PNP Normalde Açık, 2m Kablolu

Wachendorff WIM-10POD30/K02L, M30 dişli silindirik gövdeli, PNP normalde açık (N.O.) çıkışlı ve shielded (gömülebilir / flush) montaja uygun bir DC endüktif proximity sensördür. Wachendorff Prozesstechnik, Almanya merkezli bir endüstriyel otomasyon bileşenleri üreticisi olarak sensör ürünlerinde yüksek güvenilirlik ve endüstriyel sertifikasyon standartlarıyla öne çıkmaktadır. 10 mm nominal algılama mesafesi (Sn) ve 10-30V DC geniş besleme gerilimi aralığı ile standart 24V tesis kaynaklarında ek dönüştürücü gerektirmeksizin çalışır. /K02L varyantı, 2 m hazır kablo ile donatılmış olup sabit montaj noktalarında hızlı devreye alma imkânı sunar. Flush (shielded) yapısı sayesinde metal yüzeye tam gömülebilir konumda monte edilerek çevre metalden kaynaklanan parazit algılama riski minimize edilir.

Temel Özellikler

• ✔ Gövde: M30 dişli silindirik tip, nikel kaplı metal
• ✔ Montaj tipi: Shielded / Flush (gömülebilir) — metal yüzeye tam flush konumda monte edilebilir
• ✔ Besleme gerilimi: 10 ÷ 30V DC
• ✔ Çıkış tasarımı: PNP — çıkış aktifken yükü pozitif besleme rayına bağlar
• ✔ Çıkış fonksiyonu: N.O. (Normalde Açık) — metal hedef algılandığında çıkış aktif olur
• ✔ Maksimum çıkış akımı: 200 mA
• ✔ Nominal algılama mesafesi (Sn): 10 mm

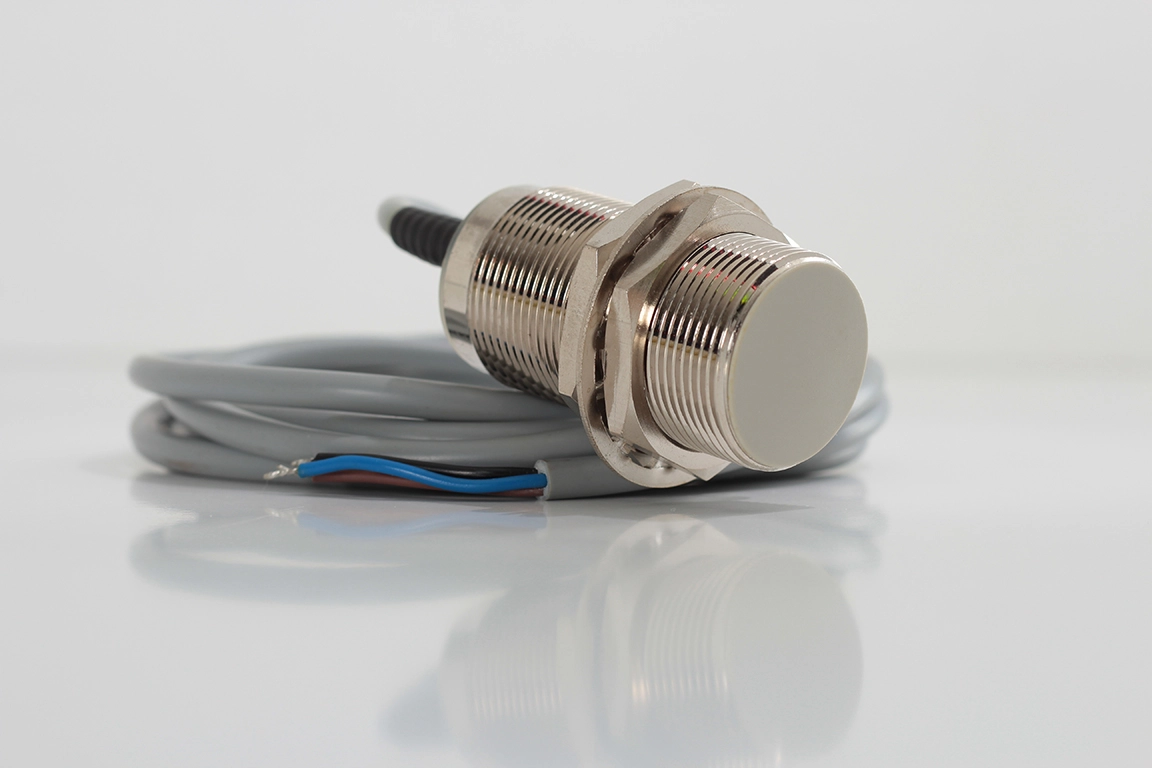

• ✔ Bağlantı: 2 m kablo — Kahverengi: +, Siyah: PNP NO Çıkış, Mavi: −
• ✔ Sertifika: CE işaretli

Flush (Shielded) Montajın Avantajları

WIM-10POD30/K02L'nin shielded (ekranlı / flush) yapısı, sensörün metal yüzeye tam gömülü konumda çalışmasına olanak tanır:

• ✅ Parazit algılama riski minimumdur: Çevre metalden kaynaklanan manyetik girişim, dahili ekran sayesinde baskılanır
• ✅ Mekanik koruma: Yüzeyden taşmadığı için darbe, sürtünme ve çarpmalara karşı sensör gövdesi korunur
• ✅ Kompakt kurulum: Flush montaj ile dar mekanik boşluklara sensör gövdesi yerleştirilebilir
• ✅ Temiz hat görünümü: Sensörün çevre yüzeyle aynı hizaya gelmesi mekanik tasarım açısından da tercih edilen bir yaklaşımdır

Malzeme Düzeltme Katsayıları

Sensörün nominal algılama mesafesi çelik hedef için geçerlidir. Farklı metal malzemelerde gerçek algılama mesafesi değişir; standart katsayılar uygulanmalıdır:

• ✔ Paslanmaz çelik: ~0.9
• ✔ Pirinç: ~0.5
• ✔ Alüminyum: ~0.4
• ✔ Bakır: ~0.4

Kullanım Alanları

• 1️⃣ Takım tezgahları ve işleme merkezleri: M30 büyük gövde ve 10 mm algılama mesafesiyle tabla veya palet referans konumunu talaş ve soğutma sıvısı ortamında sabit kablo çekimiyle izleme
• 2️⃣ Pres ve zımba makineleri: Alt kalıp tablasına flush gömülerek iş parçasının doğru yerleştiğini PNP çıkışla PLC'ye bildirme ve baskı döngüsünü güvenle başlatma
• 3️⃣ Tarım ve iş makineleri: 10-30V DC geniş gerilim aralığı ile 12V veya 24V akü sistemli makinelerde hidrolik kol veya kepçe konum tespiti
• 4️⃣ Konveyör ve taşıma sistemleri: Büyük metal palet veya taşıyıcının referans noktasına geldiğini 10 mm geniş algılama mesafesiyle toleranslı konumda güvenilir biçimde tespit etme

Montaj Bilgisi

Bu sensör flush (gömülebilir / shielded) montaja uygundur. Metal yüzeye tam flush konumda monte edilerek çevre metalden kaynaklanan parazit etkisi en aza indirilir. Yan yana montajda sensörler arası yeterli boşluk bırakılması ve algılama yüzeyinin çevre yüzeyle aynı hizaya getirilmesi önerilir.
