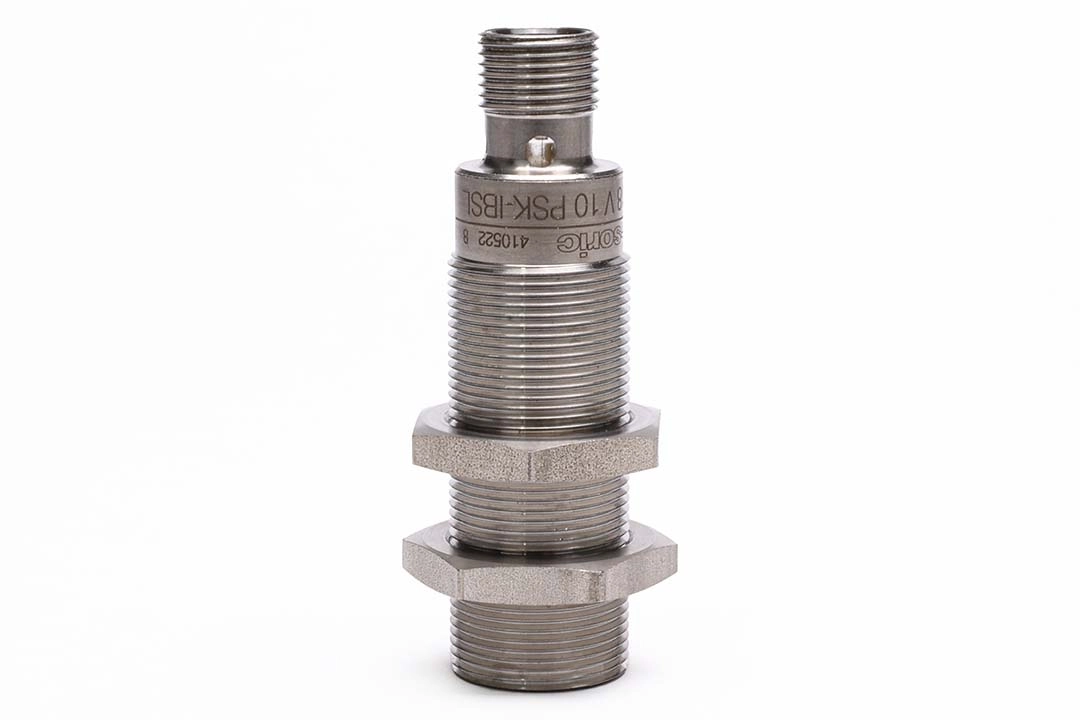

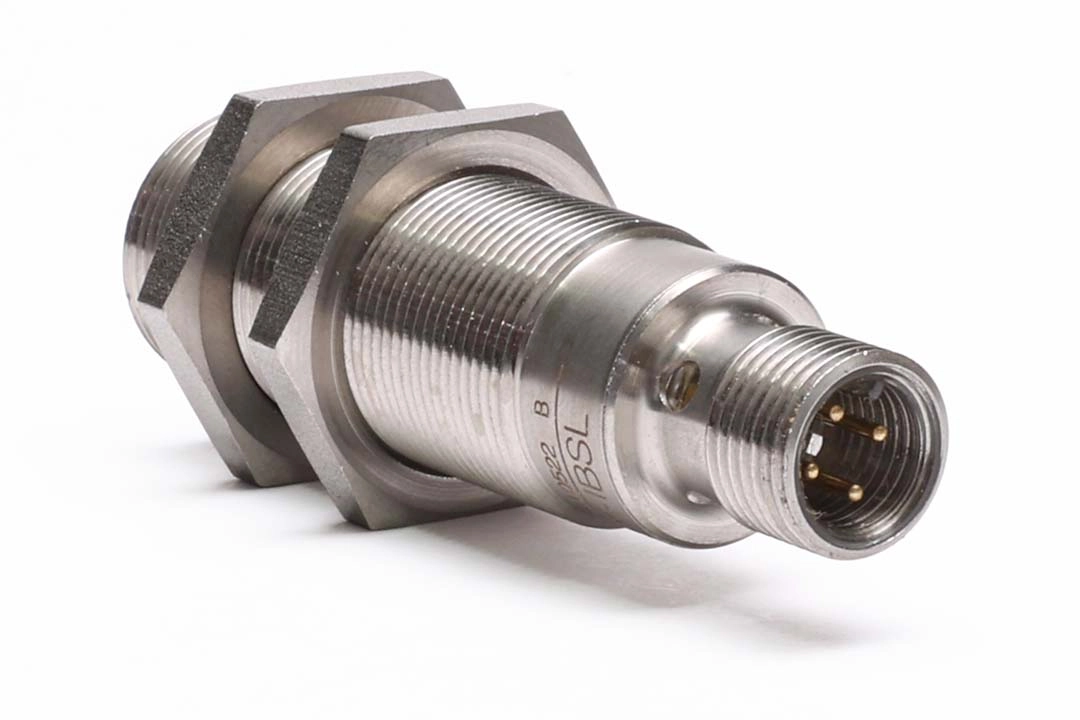

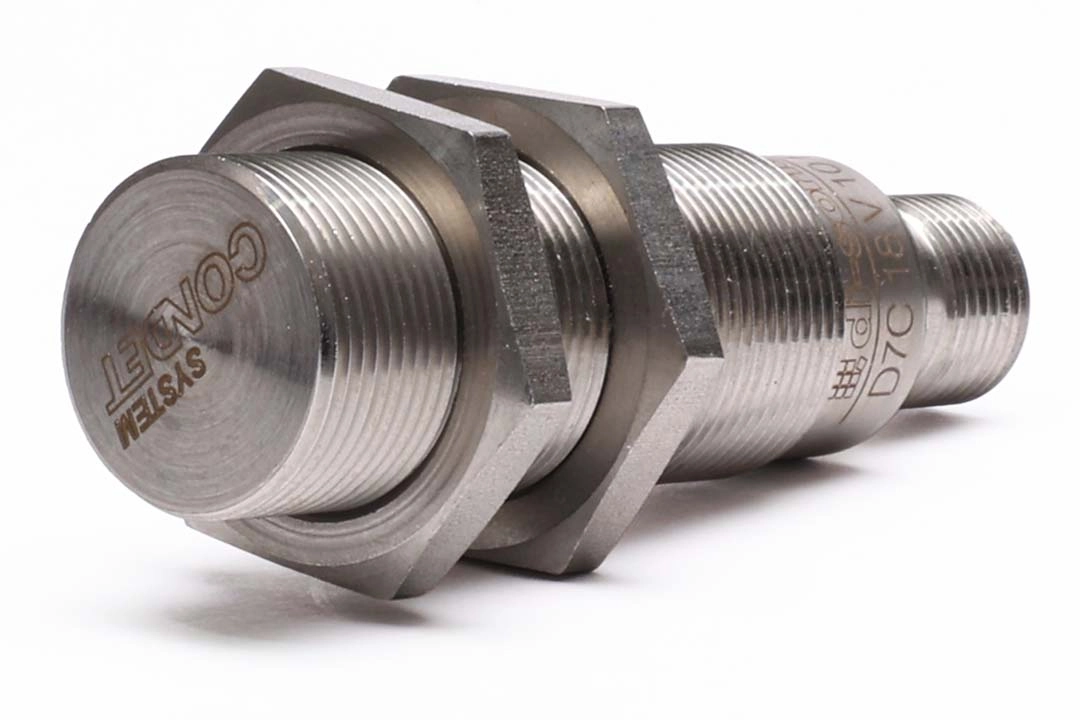

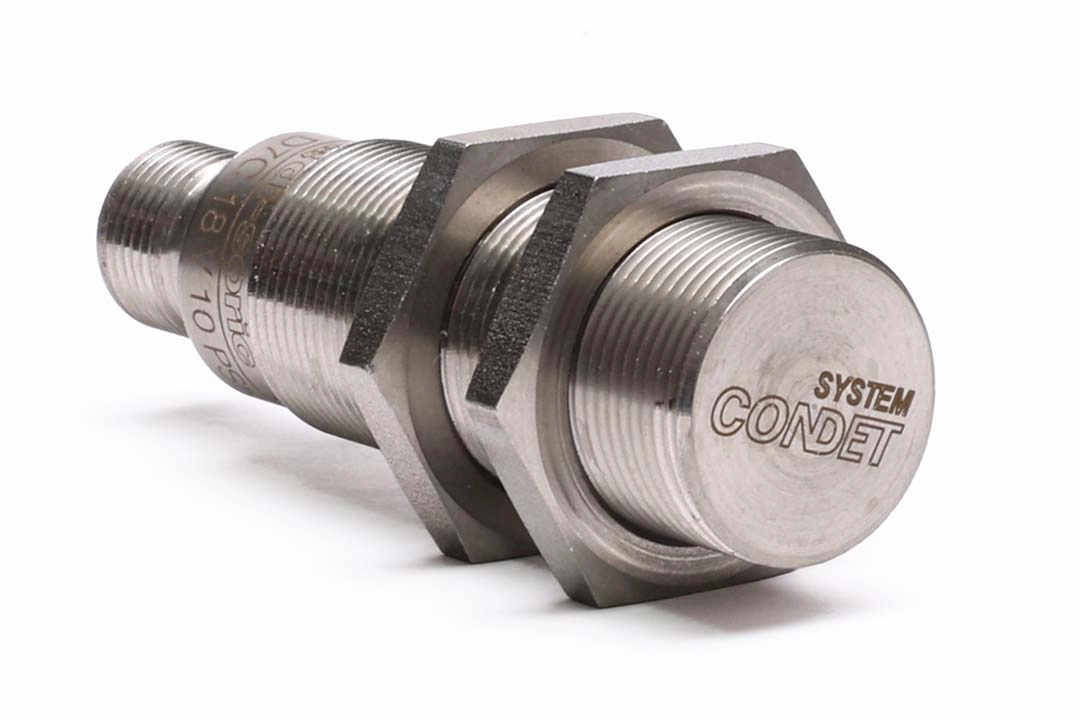

di-soric D7C 18 V 10 PSK-IBSL M18 İndüktif Sensör

di-soric D7C 18 V 10 PSK-IBSL, zorlu endüstriyel ortamlar için geliştirilmiş, full metal gövdeli bir indüktif yaklaşım sensörüdür. M18 x 1 dişli gövde yapısı, 10 mm algılama mesafesi ve PNP NO çıkışı ile makine otomasyonu, parça algılama, konum kontrolü ve metal hedef tespiti uygulamalarında kullanılabilir.

INW Full Metal serisine ait olan bu sensör, gövde ve algılama yüzeyi paslanmaz çelikten üretilmiş sağlam bir yapıya sahiptir. Kapalı çelik kılıf tasarımı sayesinde mekanik darbelere, çevresel etkilere, sıcak talaşlara ve agresif temizlik maddelerine karşı yüksek dayanım gerektiren uygulamalar için uygundur.

D7C 18 V 10 PSK-IBSL, standart algılama mesafesinin 3 katına kadar çalışma mesafesi sunan yapısıyla dikkat çeker. Ayrıca çelik ve alüminyum hedeflerde aynı çalışma mesafesini sağlayabilmesi, farklı metal malzemelerin algılandığı otomasyon sistemlerinde önemli bir avantaj sağlar.

Ürün Özellikleri

• ✔️ Marka: di-soric
• ✔️ Model: D7C 18 V 10 PSK-IBSL
• ✔️ Article Number: 200060
• ✔️ Sensör tipi: İndüktif yaklaşım sensörü
• ✔️ Ürün serisi: INW Full Metal
• ✔️ Gövde tipi: M18 x 1 dişli full metal gövde
• ✔️ Algılama mesafesi: 10 mm

Teknik Bilgiler

• ✅ Ürün Kodu: D7C 18 V 10 PSK-IBSL
• ✅ Üretici Kodu: 200060
• ✅ Çalışma Gerilimi: 10...30 V DC
• ✅ İç Güç Tüketimi: < 12 mA
• ✅ Çıkış Tipi: PNP, 200 mA, NO
• ✅ Anahtarlama Mesafesi: 10 mm
• ✅ Anahtarlama Frekansı: 200 Hz
• ✅ Bağlantı: M12, 4 pin, A-coded konnektör
• ✅ Koruma Tipi: IP68
• ✅ Çalışma Sıcaklığı: -25°C ... +70°C

Mekanik Özellikler

di-soric D7C 18 V 10 PSK-IBSL, paslanmaz çelik gövde ve kapalı full metal algılama yüzeyi ile zorlu saha koşullarında kullanılmak üzere tasarlanmıştır. Flush montaj yapısı sayesinde uygun metal yüzeylere gömülü şekilde monte edilebilir.

• ✔ Gövde malzemesi: Paslanmaz çelik
• ✔ Gövde yapısı: Kapalı full metal muhafaza
• ✔ Montaj tipi: Flush / gömülü montaj
• ✔ Diş ölçüsü: M18 x 1
• ✔ Gövde uzunluğu: 63.5 mm
• ✔ Anahtar ağız genişliği: 24 mm
• ✔ Sıkma torku: 50 Nm

Elektriksel Bağlantı Bilgisi

Sensör, M12 4 pin A-coded konnektör bağlantısına sahiptir. Bağlantı yapılırken kablo renkleri ve pin numaraları kontrol edilmelidir. PNP NO çıkış yapısı, PLC dijital girişleri ve otomasyon kontrol sistemleriyle kullanıma uygundur.

• 1️⃣ BN / Kahverengi: + Besleme
• 1️⃣ BU / Mavi: - Besleme
• 1️⃣ BK / Siyah: PNP anahtarlama çıkışı
• 1️⃣ Çıkış tipi: PNP, NO, 200 mA
• 1️⃣ Bağlantı tipi: M12, 4 pin, A-coded

Full Metal Sensör Yapısı

INW Full Metal yapısı, sensörün gövde ve algılama yüzeyinin paslanmaz çelikten oluşmasını sağlar. Bu yapı, standart plastik yüzeyli sensörlere göre mekanik dayanımın önemli olduğu uygulamalarda avantaj sunar.

• ✅ Kapalı çelik kılıf yapısına sahiptir.
• ✅ Gövde ve algılama yüzeyi paslanmaz çelikten üretilmiştir.
• ✅ Agresif temizlik maddelerine karşı dayanım gerektiren alanlarda kullanılabilir.
• ✅ Çevresel etkilere ve sıcak talaşlara karşı daha dayanıklı yapı sunar.
• ✅ Zorlu endüstriyel ortamlarda metal parça algılama için uygundur.

Algılama Performansı

D7C 18 V 10 PSK-IBSL indüktif sensör, 10 mm anahtarlama mesafesiyle metal hedeflerin temassız algılanması için kullanılır. Çelik ve alüminyum malzemelere aynı çalışma mesafesi sunması, farklı metal parçaların kullanıldığı otomasyon uygulamalarında algılama kararlılığı sağlar.

• ✔️ Anahtarlama mesafesi: 10 mm
• ✔️ Standart ölçüm plakası: 30 x 30 x 1 mm
• ✔️ Maksimum anahtarlama histerezisi: %15
• ✔️ Tipik anahtarlama histerezisi: %5
• ✔️ Çelik ve alüminyum hedeflerde aynı çalışma mesafesi sunar.

Koruma ve Güvenlik Özellikleri

Sensör; kısa devre koruması, başlangıç darbesi bastırma ve LED gösterge özellikleriyle endüstriyel otomasyon uygulamalarında güvenilir kullanım sağlar. IP68 koruma sınıfı, zorlu ortam koşullarında sensörün dayanımını destekler.

• ✅ Kısa devre koruması bulunur.
• ✅ Başlangıç darbesi bastırma özelliği vardır.
• ✅ LED gösterge ile durum takibi yapılabilir.
• ✅ Koruma sınıfı: III, koruyucu düşük gerilimle çalışma
• ✅ Onay: UL
• ✅ Koruma tipi: IP68

Kullanım Alanları

di-soric D7C 18 V 10 PSK-IBSL, metal parça algılama, pozisyon kontrolü ve zorlu ortam sensör uygulamaları için kullanılabilir. Full metal gövde yapısı sayesinde mekanik dayanım ve çevresel etkilere karşı direnç istenen makine uygulamalarında tercih edilebilir.

• ✔ Metal parça algılama uygulamaları
• ✔ Makine otomasyonu ve üretim hatları
• ✔ Talaşlı imalat makineleri
• ✔ Metal işleme ve pres uygulamaları
• ✔ Parça var/yok kontrol sistemleri
• ✔ Konveyör ve taşıma sistemleri
• ✔ Robotik ve mekatronik uygulamalar
• ✔ Endüstriyel temizlik yapılan üretim alanları

Montajda Dikkat Edilmesi Gerekenler

Sensör montajında M18 x 1 diş yapısına uygun bağlantı deliği veya sensör bağlantı aparatı kullanılmalıdır. Gömülü montaj yapılırken sensörün algılama yüzeyi, algılanacak metal hedefe uygun mesafede konumlandırılmalıdır. Bağlantı yapılmadan önce besleme gerilimi ve çıkış tipi kontrol edilmelidir.

• ✅ Besleme gerilimi 10...30 V DC aralığında olmalıdır.
• ✅ Sensör çıkış tipi PNP NO olarak dikkate alınmalıdır.
• ✅ Bağlantı kablosu M12 4 pin A-coded yapıya uygun olmalıdır.
• ✅ Algılama mesafesi 10 mm olarak değerlendirilmelidir.
• ✅ Montaj sırasında önerilen mekanik sıkma koşullarına dikkat edilmelidir.

Neden di-soric D7C 18 V 10 PSK-IBSL?

di-soric D7C 18 V 10 PSK-IBSL, zorlu endüstriyel uygulamalarda metal hedeflerin güvenilir şekilde algılanması için tasarlanmış full metal bir indüktif sensördür. Paslanmaz çelik gövde, 10 mm algılama mesafesi, PNP NO çıkış, M12 konnektör ve IP68 koruma sınıfı ile güçlü bir sensör çözümü sunar.

Makine otomasyonu, metal işleme, talaşlı imalat, konveyör sistemleri, parça var/yok kontrolü ve endüstriyel temizlik uygulamalarında dayanıklı ve güvenilir bir indüktif yaklaşım sensörü arayan kullanıcılar için uygun bir seçenektir.
