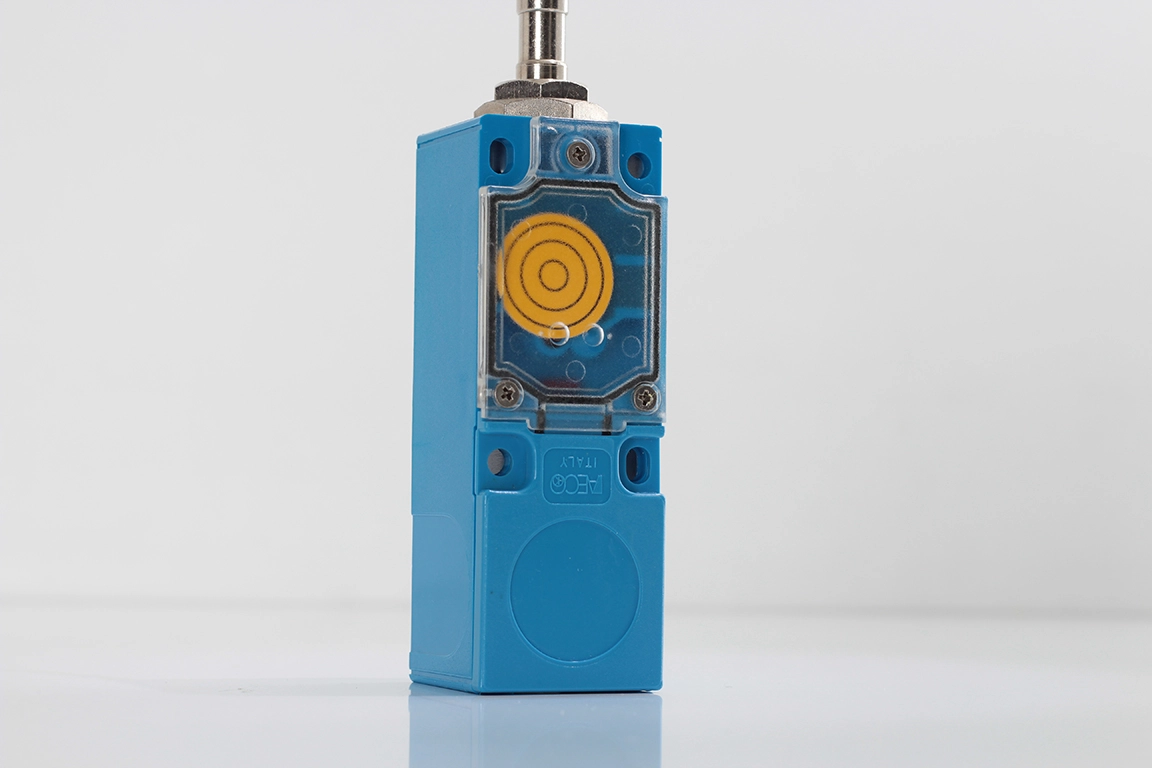

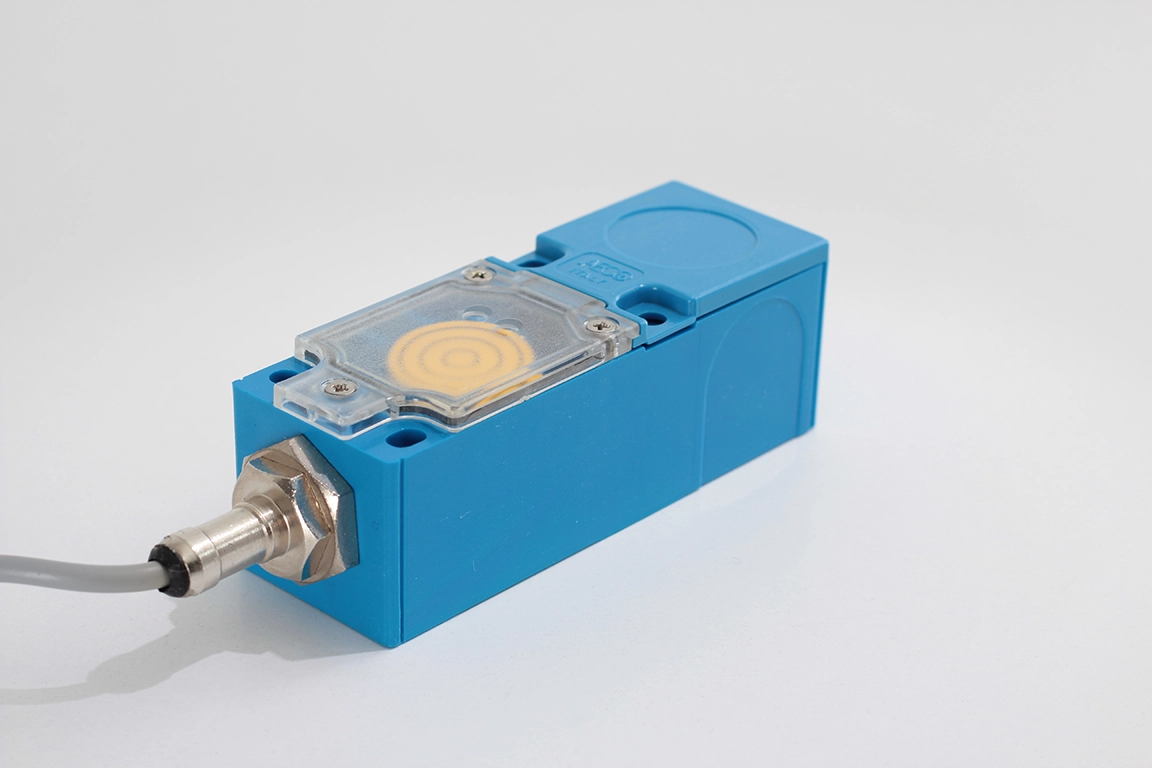

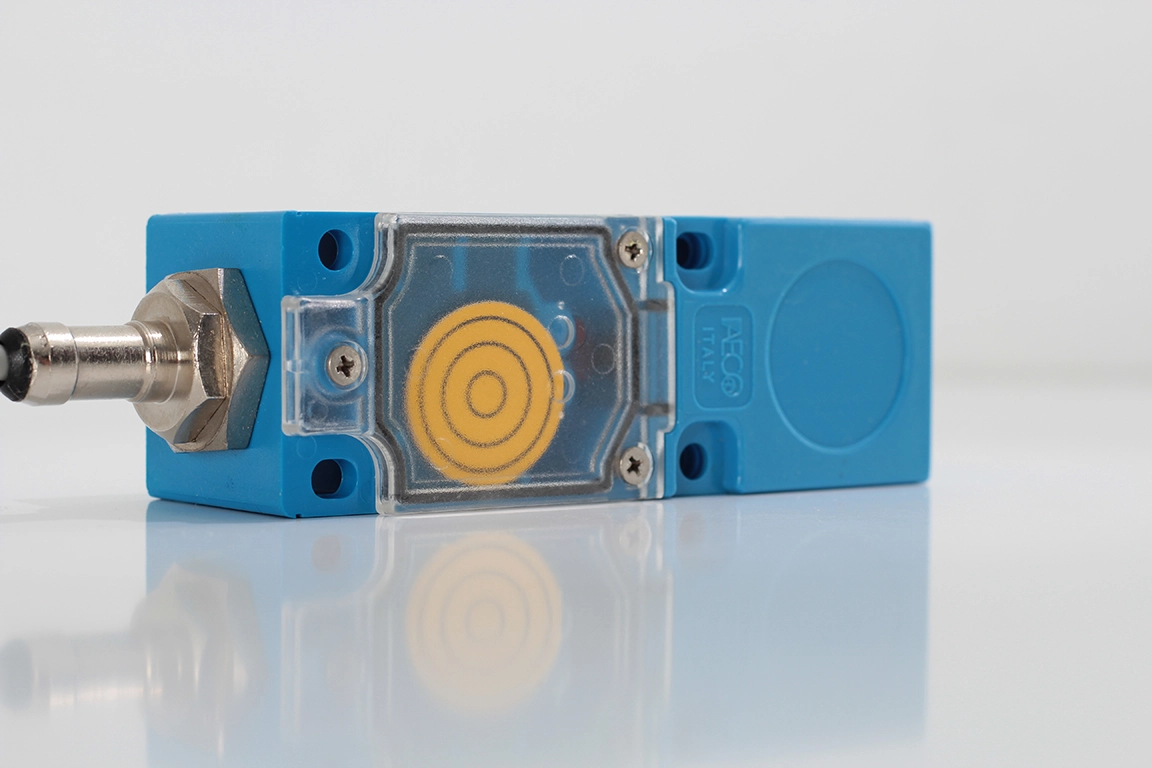

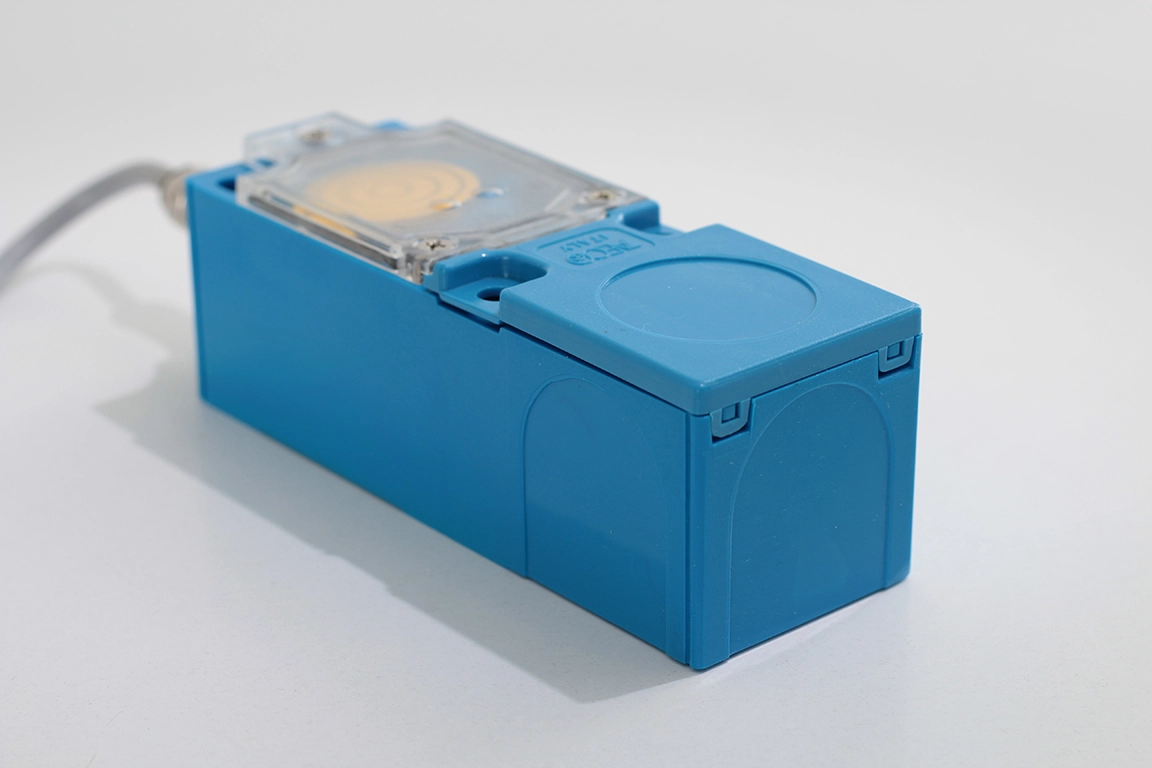

AECO SIP40-AE20 NO/NC LC2 — 40×40mm Dikdörtgen Gövde, 20mm Algılama, AC 20-250V, NO/NC Programlanabilir Çıkış, 2m Kablolu (SIP000085)

AECO SIP40-AE20 NO/NC LC2, 40×40×114 mm dikdörtgen (parallelepiped) gövdeli, AC 20-250V geniş gerilim aralığıyla çalışan ve NO/NC çıkışı sahada programlanabilir büyük formatlı endüktif bir proximity sensördür. Standart silindirik M30 veya M40 sensörlerin fiziksel boyut ya da algılama mesafesi açısından yetersiz kaldığı uygulamalar için geliştirilmiştir. 20 mm nominal algılama mesafesi (Sn) ile büyük metal hedefleri veya yüzeyden uzak referans noktalarını güvenle algılar. LC2 varyantı, kablo giriş tipiyle tanımlanmaktadır. SIP40 serisinin en dikkat çekici özelliği ise osilatör modülünün 5 farklı yüzey pozisyonuna ayarlanabilmesidir: sensör, uygulamanın geometrisine göre 5 farklı algılama yönünde çalışacak şekilde yapılandırılabilir. Bu esneklik, sınırlı montaj alanlarında veya standart dışı yükleme hatlarında son derece değerlidir. AC 20-250V geniş besleme aralığı sayesinde 24V AC, 110V AC ve 230V AC şebeke gerilimlerinin tümüne uyum sağlar.

Temel Özellikler

✔ Besleme: AC 20 ÷ 250V — 24V AC, 110V AC ve 230V AC şebeke gerilimlerinin tümüyle uyumlu
✔ Çıkış fonksiyonu: NO/NC sahada programlanabilir — kurulum sonrası çıkış davranışı değiştirilebilir
✔ Maksimum çıkış akımı: 300 mA; Minimum: 5 mA; Maksimum inrush akımı: 1.5A
✔ Artık akım: <1 mA; Maksimum gerilim düşümü: <6V
✔ Maksimum anahtarlama frekansı: 12 Hz
✔ Nominal algılama mesafesi (Sn): 20 mm; gerçek algılama mesafesi (Sr): 20 mm ±%10; operatif mesafe: 0 ÷ 16.20 mm
✔ Gövde: 40×40×114 mm dikdörtgen (parallelepiped), mavi PC (polikarbonat); algılama yüzeyi mavi PC
✔ Montaj tipi: Gömülü montaja uygun değil (Non-embeddable)
✔ Bağlantı: 2 m PVC/PVC kablo, 2×0.50 mm² (Kahverengi: L1/Faz, Mavi: N/Nötr)
✔ Gösterge: 1× sarı LED (çıkış anahtarlama durumu)
✔ IP koruma sınıfı: IP65 / IP66 / IP67
✔ Çalışma sıcaklığı: −25°C ÷ +70°C; Ağırlık: 280 g

5 Yönde Ayarlanabilir Algılama — SIP40 Serisinin Farkı

SIP40 serisinin en önemli tasarım özelliği, osilatör modülünün gövde içinde 5 farklı pozisyona yerleştirilebilmesidir. Böylece tek bir sensör modeli, uygulamanın gerektirdiği yöne göre farklı algılama yüzeylerinde çalışacak şekilde yapılandırılabilir:

✅ Pozisyon 1 — Üst yüzey: Hedef sensörün üzerinden geçtiği konveyör hatları ve bantlı sistemler için ideal
✅ Pozisyon 2 — Sağ yan yüzey: Yatay hareketle yaklaşan nesnelerin sağ taraftan tespiti
✅ Pozisyon 3 — Ön yüzey: Doğrudan sensöre doğru hareket eden hedef için standart algılama konumu
✅ Pozisyon 4 — Sol yan yüzey: Yatay hareketle yaklaşan nesnelerin sol taraftan tespiti
✅ Pozisyon 5 — Üst çapraz yüzey: Açılı veya eğik montaj gerektiren özel uygulamalar için

AC Besleme Avantajı: SIP40-AE20 vs SIP40-BE20

SIP40 serisi hem AC hem DC besleme seçeneğiyle sunulmaktadır:

✔ SIP40-AE20 (bu model — AC 20-250V): Doğrudan şebeke hattına bağlı makinelerde, AC kontaktör veya AC PLC çıkışlarıyla çalışan sistemlerde ve DC güç kaynağı bulunmayan eski tesis altyapılarında tercih edin
✔ SIP40-BE20 (DC 10-55V): Modern DC beslemeli PLC sistemlerinde, 24V DC hat izleme uygulamalarında ve daha yüksek anahtarlama frekansı gerektiren proseslerde tercih edin

Malzeme Düzeltme Katsayıları

Sensörün nominal algılama mesafesi çelik hedef için geçerlidir. Farklı malzemelerde gerçek algılama mesafesi değişir:

✔ Paslanmaz çelik: 0.9
✔ Pirinç: 0.5
✔ Alüminyum: 0.4
✔ Bakır: 0.4

Kullanım Alanları

1️⃣ Şebeke beslemeli paketleme ve ambalaj hatları: 230V AC şebeke gerilimini DC'ye dönüştürme ihtiyacı olmaksızın büyük metal ambalaj kasalarının veya metal kapakların hat boyunca konumunu izleme
2️⃣ Depo ve antrepo kapı sistemleri: Büyük metal raylı kapı veya klapelerin tam açık / tam kapalı konumunu 20 mm geniş algılama mesafesiyle toleranslı biçimde AC kontaktör zinciriyle entegre tespit etme
3️⃣ Ağır pres ve damgalama makineleri: Makinenin AC beslemeli kontrol hattına doğrudan bağlı sensörle kalıp tablasının referans konumuna geldiğini güvenilir biçimde bildirme
4️⃣ Asansör ve yük kaldırma sistemleri: Platformun durak seviyesine gelişini 5 yönde ayarlanabilir algılama özelliğiyle şaft geometrisine uyarlanmış konumda ve AC beslemeli güvenlik devresiyle denetleme
