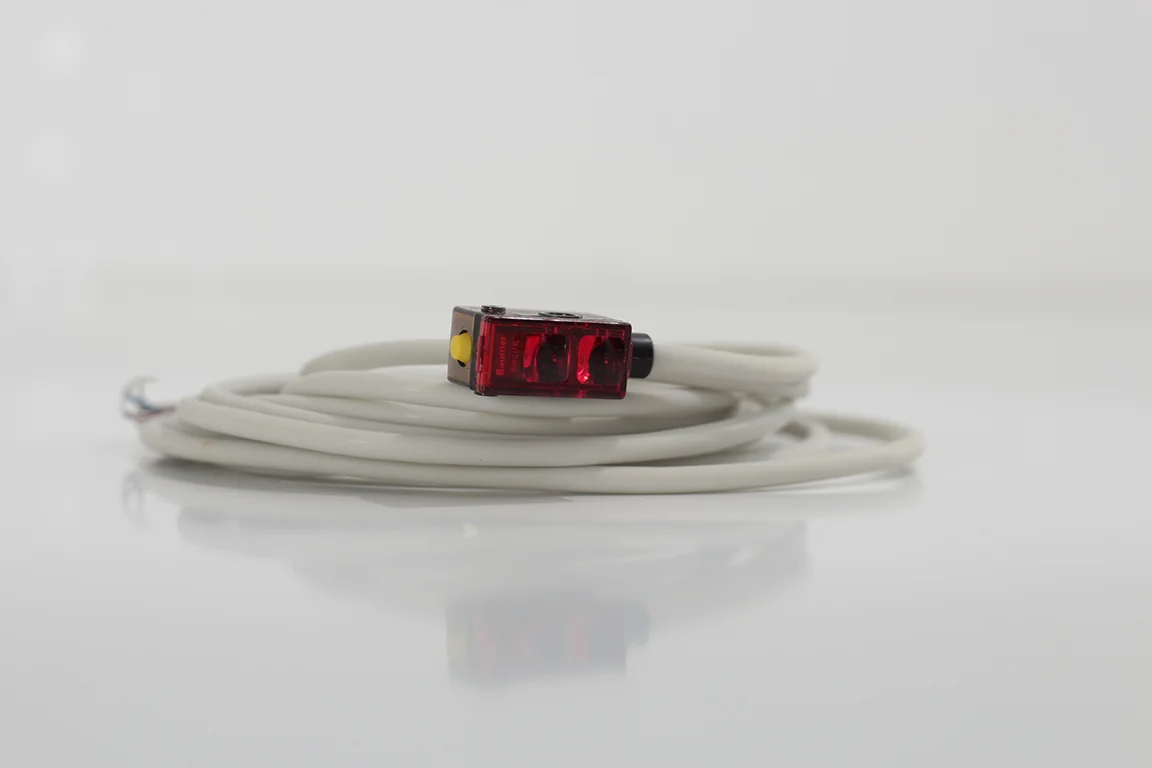

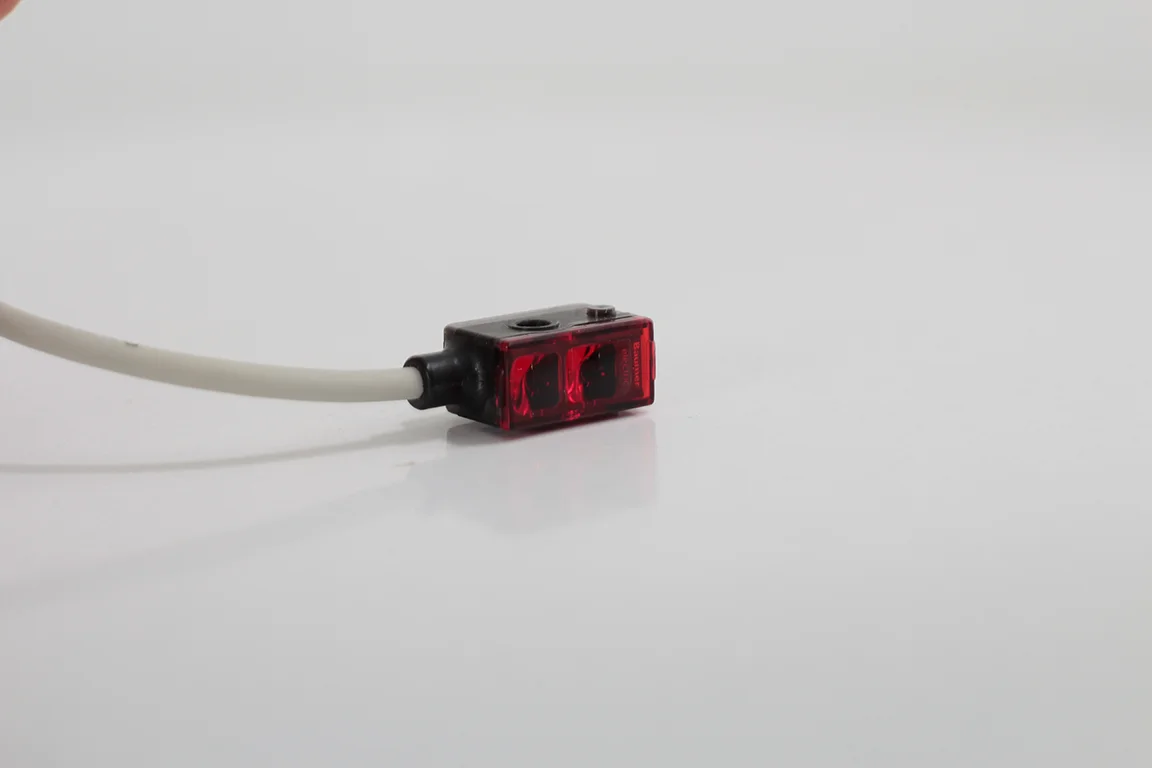

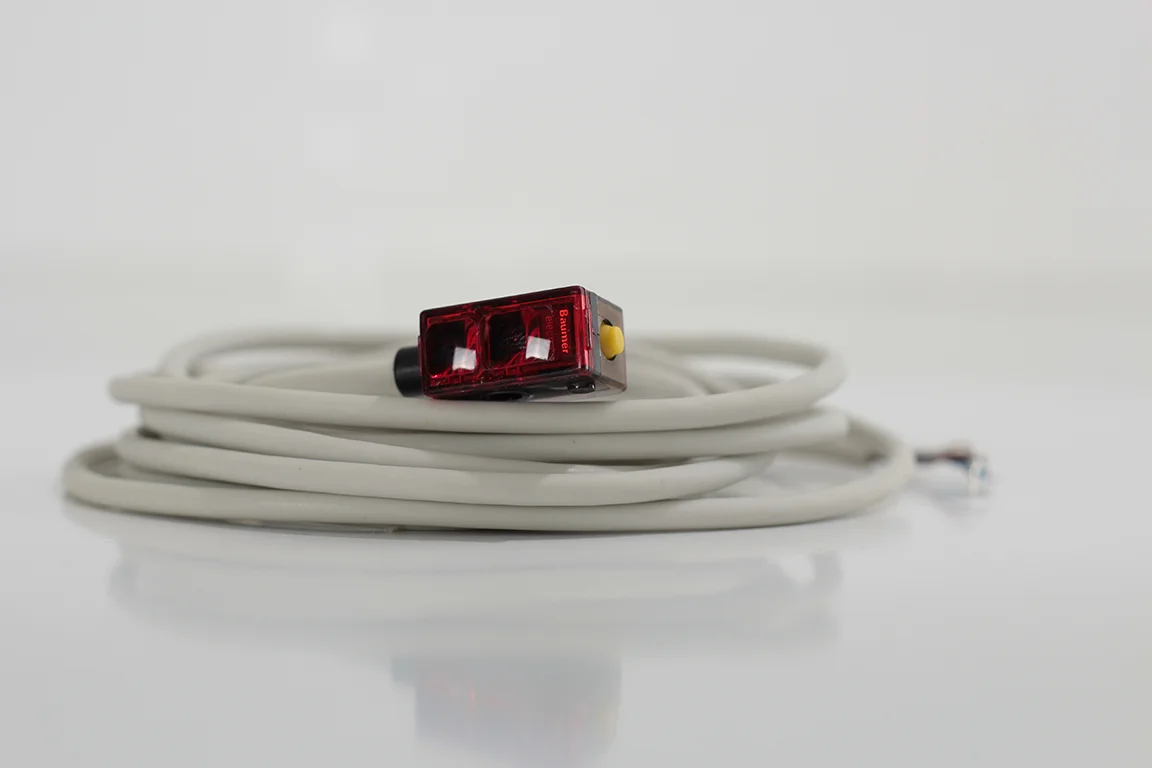

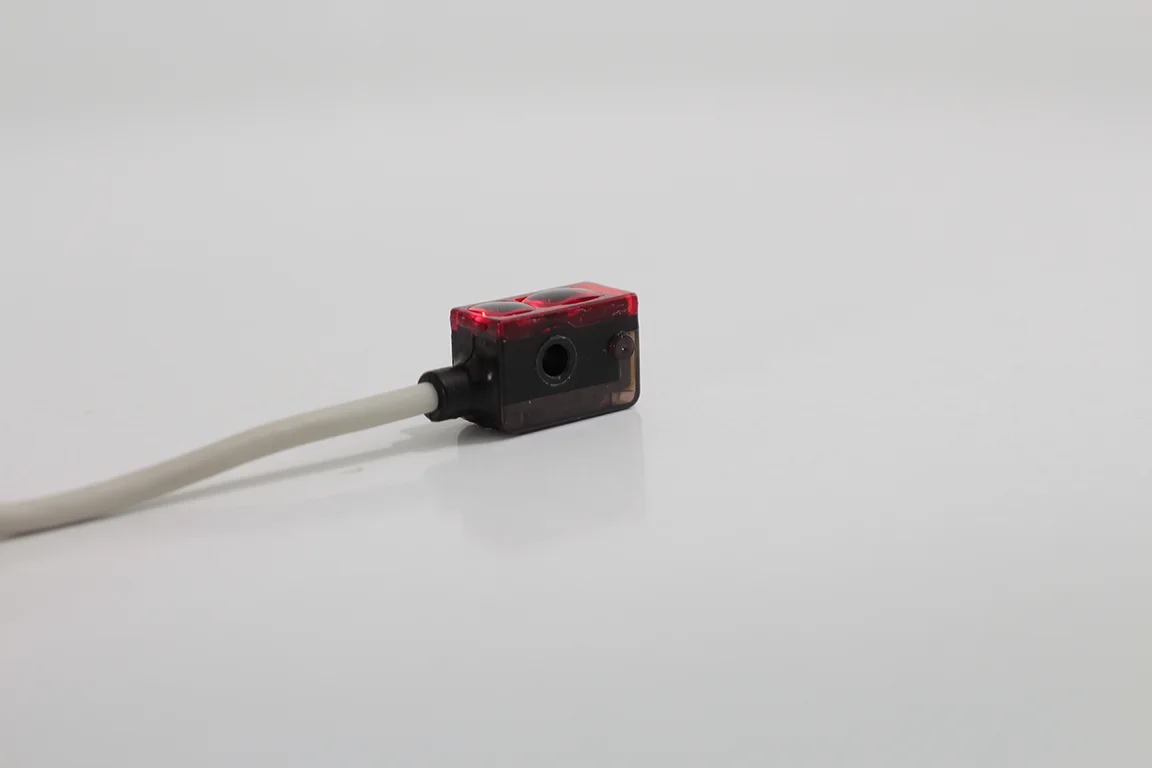

Baumer FHDK 07P6901 | Arka Plan Bastırmalı Subminiature Fotoelektrik Sensör

Baumer FHDK 07P6901, dar alanlara kolaylıkla monte edilebilen subminiature gövdeli, arka plan bastırmalı (background suppression) fotoelektrik sensördür. 10–60 mm algılama aralığı ve 660 nm kırmızı LED ışık kaynağı ile hassas nesne algılama sağlar. Teach-in ile kolay kalibrasyon ve ayar imkanı sunar; PNP çıkışlı, hızlı tepki veren ( <0.5 ms) çıkış devresi sayesinde paketleme, konveyör, pozisyon tespiti ve otomasyon uygulamalarında güvenle kullanılabilir. Kompakt (8 × 16.2 × 10.8 mm) yapısı, IP65 koruması ve 2 m alt çıkışlı kablosu ile zorlu endüstriyel ortamlara uygundur.

Öne çıkan özellikler

• ✔️ Model: Baumer FHDK 07P6901 (Art. no: 10148792)
• ✔️ Algılama tipi: Arka plan bastırmalı (background suppression)
• ✔️ Algılama mesafesi: Tw = 10 … 60 mm (ayar aralığı)
• ✔️ Dalga boyu: 660 nm (pulsed red LED)
• ✔️ Çıkış: PNP, Light/Dark operate (NO/NC davranışı teach ile ayarlanır)
• ✔️ Besleme: 10 … 30 VDC
• ✔️ Tepki süresi: < 0.5 ms
• ✔️ Maks. çıkış akımı: < 100 mA
• ✔️ Gerilim düşümü: < 1.8 V
• ✔️ Akım tüketimi (tip./max.): ≈20 mA / 25 mA
• ✔️ Koruma sınıfı: IP65
• ✔️ Çalışma sıcaklığı: -20 … +50 °C
• ✔️ Gövde malzemesi: Plastik (PMMA, MABS, PA)
• ✔️ Boyutlar: 8 × 16.2 × 10.8 mm (subminiature)
• ✔️ Bağlantı: Kablo (alt çıkış), 2 m
• ✔️ Göstergeler: Yeşil LED = besleme, Sarı LED = çıkış; kirli lens / hizalama için flashing indicator
• ✔️ Koruma: Kısa devre ve ters polarite koruması
• ✔️ Ek: Reciprocal influence baskılama (aynı tip sensörler arası etkileşim engelleme)

Teknik kısa tablo

• ✔ Model: FHDK 07P6901 (Art. no: 10148792)
• ✔ Tip: Arka plan bastırmalı, subminiature
• ✔ Algılama aralığı: 10–60 mm
• ✔ Besleme: 10–30 VDC
• ✔ Çıkış: PNP ( <100 mA)
• ✔ Tepki süresi: <0.5 ms
• ✔ Koruma: IP65
• ✔ Çalışma sıcaklığı: -20 … +50 °C
• ✔ Kablo: 2 m alt çıkışlı

Kullanım alanları

• ✅ Mini konveyör ve paket algılama
• ✅ Parça var/yok tespiti, pozisyon algılama
• ✅ Montaj makineleri ve endüstriyel otomasyon hatları
• ✅ Dar alanlarda yer tasarrufu gereken uygulamalar

Montaj ve dikkat edilecek noktalar

• ✔ Teach-in ile hedef materyale göre hassasiyeti ayarlayın.
• ✔ Doğrudan gözle temas etmesine izin vermeyin; güçlü ışık kaynaklarından kaçının.
• ✔ Birden fazla sensörün yakın olduğu uygulamalarda reciprocal influence baskılama ve hizalamaya dikkat edin.
• ✔ Kablo çıkış yönünü ve montaj boşluklarını kontrol edin (subminiature gövde).
