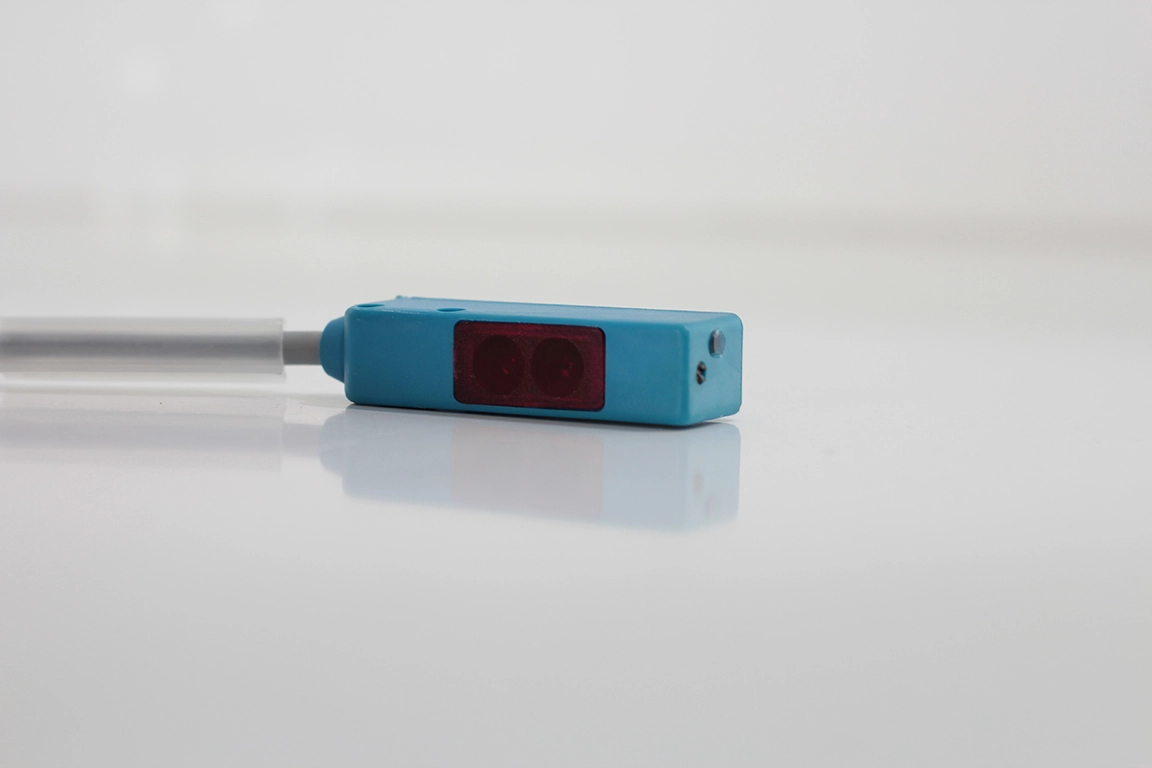

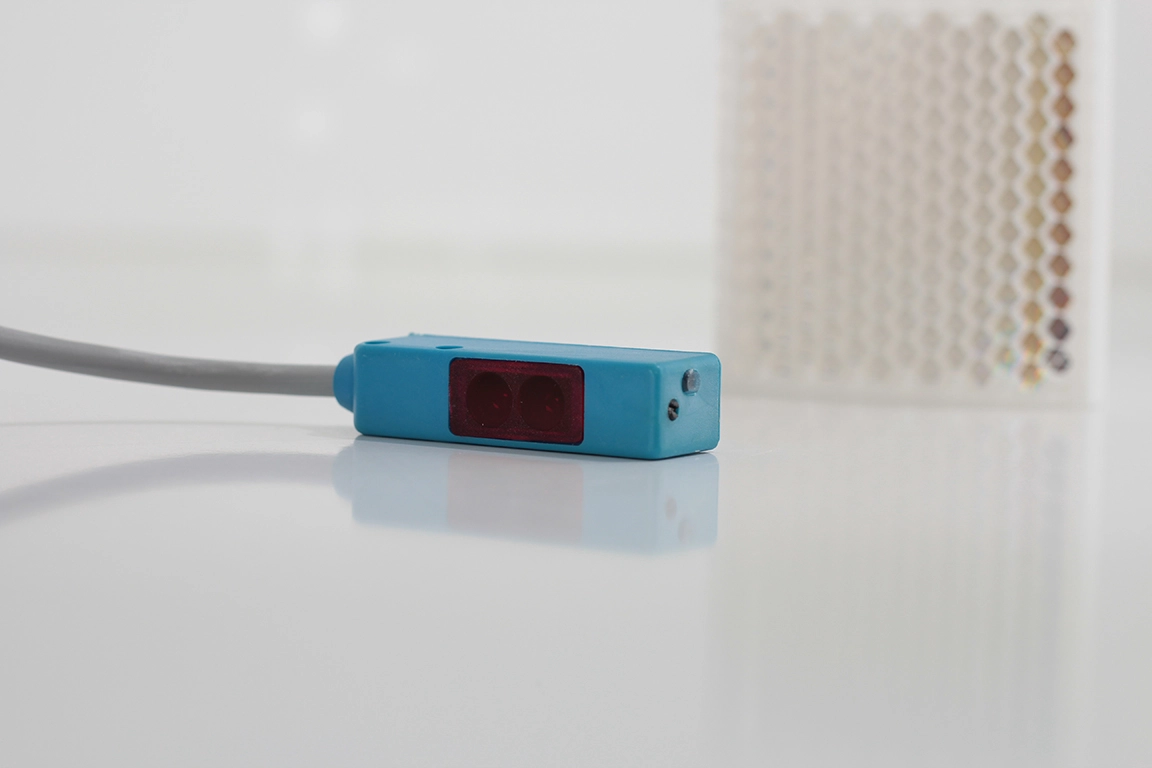

Eltrotec B (C0) 989 SP Polarize Reflektörlü Optik Sensör – PNP Çıkış

Eltrotec B (C0) 989 SP, polarize ve modüle edilmiş görünür kırmızı ışık huzmesi kullanan kompakt bir reflektörlü fotoelektrik sensördür. Entegre amplifikatörü, ayarlanabilir algılama mesafesi ve M8 pigtail fiş bağlantısıyla küçük montaj alanlarına kolayca uygulanabilir. Parlak yüzeyli nesnelerin tespitinde dahi güvenilir sonuç veren polarizasyon teknolojisi sayesinde yanlış algılama riski en aza indirilir.

Temel Özellikler

• ✅ Algılama Mesafesi: 50×50 mm reflektörle ~1 m, Ø84 mm reflektörle ~1,5 m
• ✅ Besleme Gerilimi: 10 – 30 VDC
• ✅ Çıkış Tipi: PNP, maks. 100 mA; Light-ON veya Dark-ON (Lo/Do) seçilebilir
• ✅ Işık Kaynağı: Kırmızı LED, polarize ve modüle edilmiş görünür ışık huzmesi (6 kHz)
• ✅ Yan (Lateral) Işık Huzmesi: Kompakt montaj gerektiren uygulamalar için lateral optik eksen
• ✅ Ayarlanabilir Algılama Mesafesi: Ön panel potansiyometresiyle hassas ayar
• ✅ Durum Göstergesi: Kırmızı LED ile anahtarlama çıkışı göstergesi

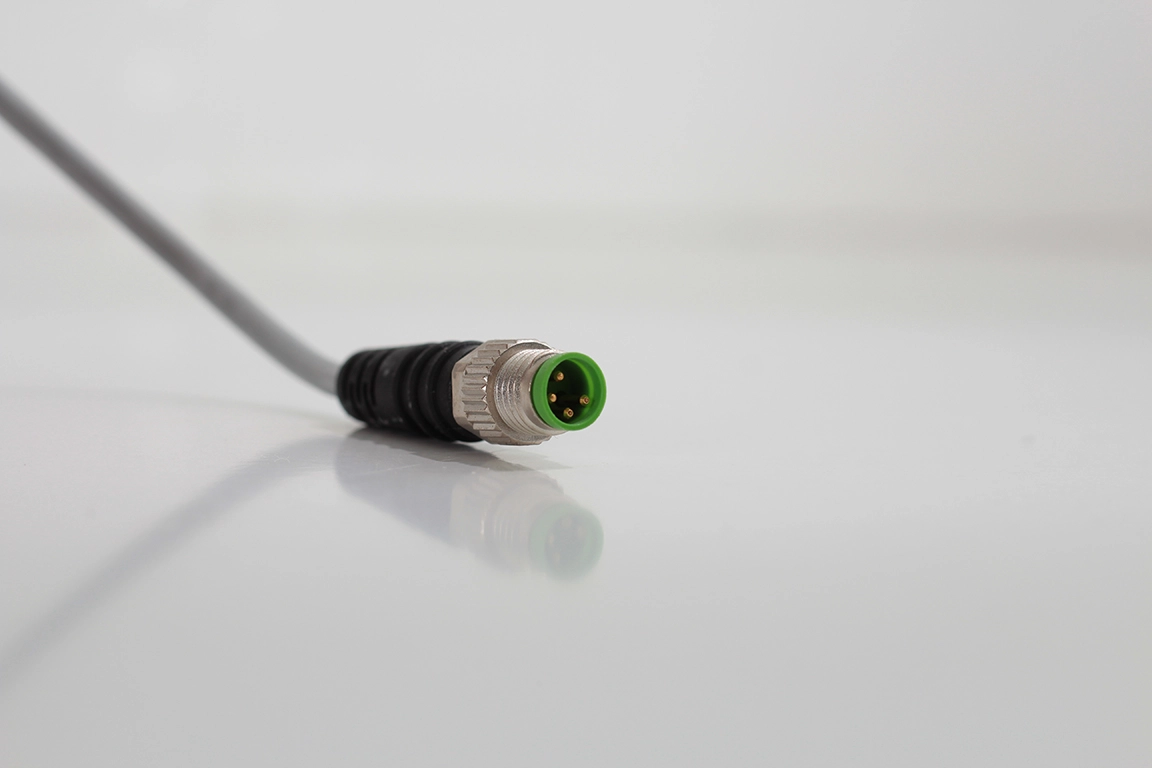

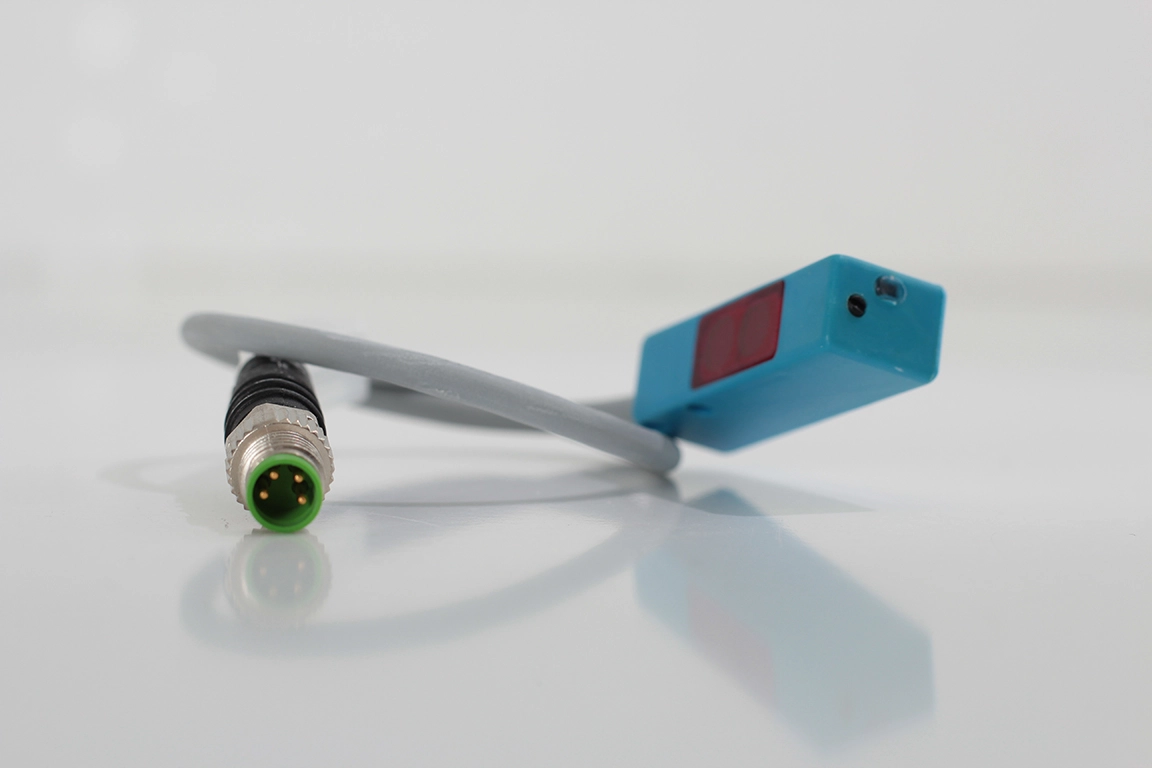

• ✅ Bağlantı: M8 fiş (pigtail) – kablo ayrıca sipariş edilebilir
• ✅ Koruma Sınıfı: IP 65 ve IP 67

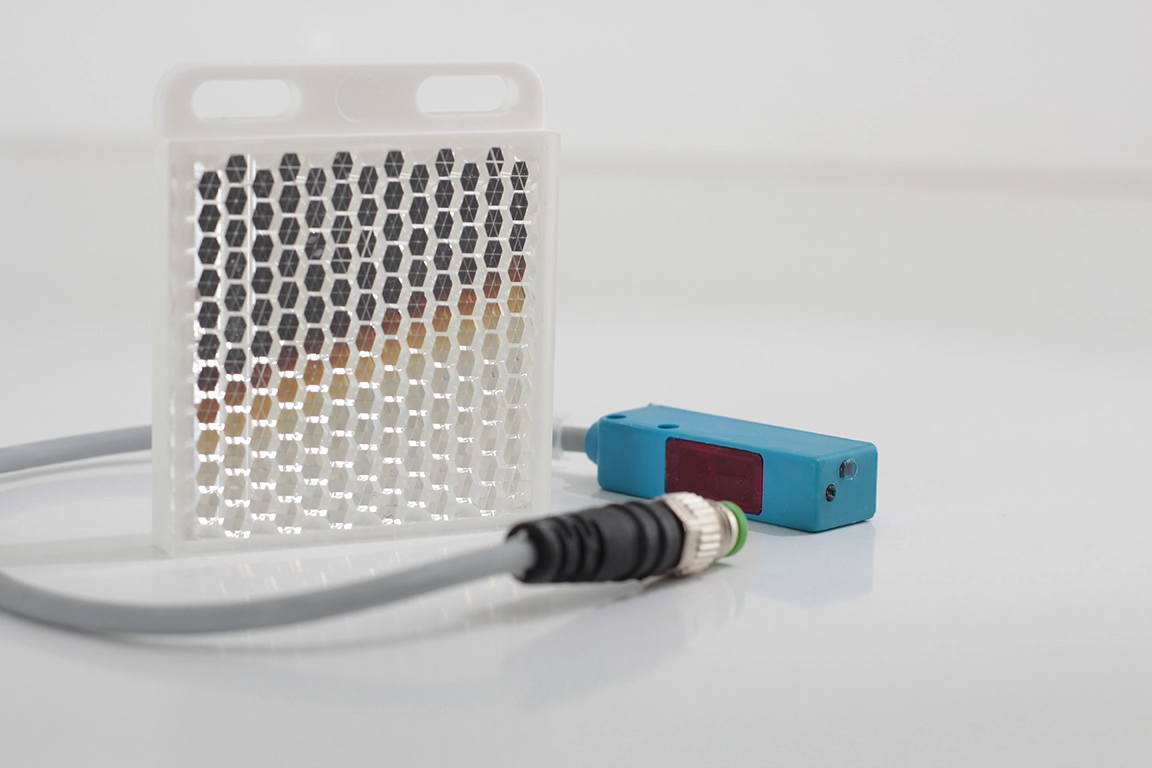

• ✅ Reflektör: Ürünle birlikte 50×50 mm reflektör dahildir

Teknik Özellikler

• ✔ Tepki Süresi: t_on veya t_off ≤ 1 ms
• ✔ Anahtarlama Frekansı: ≤ 500 Hz
• ✔ Akım Tüketimi: ~25 mA
• ✔ Kalıntı Voltaj: 100 mA'da ≤ 2 V | 10 mA'da ≤ 1 V
• ✔ Modülasyon Frekansı: 6 kHz
• ✔ Çalışma Sıcaklığı: 0 °C – +50 °C
• ✔ Depolama Sıcaklığı: -20 °C – +80 °C
• ✔ Harici Işık Bağışıklığı: Yapay ışık ≤ 5.000 lux | Gün ışığı ≤ 10.000 lux
• ✔ Besleme Koruması: Ters polarite koruması
• ✔ Çıkış Koruması: Kalıcı kısa devre ve aşırı yük koruması
• ✔ Boyutlar: 10 × 13,5 × 40 mm (G × D × H), montaj deliği Ø3,1 mm

Bağlantı Şeması (PNP)

• 1️⃣ Kahverengi (1): (+) 10 – 30 VDC besleme
• 2️⃣ Siyah (4): Çıkış – PNP, maks. 100 mA
• 3️⃣ Mavi (3): GND (0 V)
• 4️⃣ Beyaz (2): Lo/Do seçimi – Light-ON veya Dark-ON mod seçimi

Tipik Uygulama Alanları

• ✔ Konveyör hatlarında parlak yüzeyli nesnelerin tespiti
• ✔ Montaj makinelerinde küçük parçaların konumlanması ve varlık kontrolü
• ✔ Metal şeritte kopuk / delik tespiti
• ✔ Vida konveyöründe sayma uygulamaları
• ✔ Dar ve kısıtlı montaj alanı gerektiren uygulamalar

Sipariş Bilgileri

• ✔ B 989 SN – NPN, 2 m kablo | Part No.: 10401438
• ✔ B 989 SP – PNP, 2 m kablo | Part No.: 10401439
• ✔ B (C0) 989 SN – NPN, M8 fiş pigtail | Part No.: 10401440
• ✔ B (C0) 989 SP – PNP, M8 fiş pigtail | Part No.: 10401441
• ✔ Kablo Tip C2 – 2 m ayrı kablo | Part No.: 11261135
• ✔ Kablo Tip C5 – 5 m ayrı kablo | Part No.: 11261136
