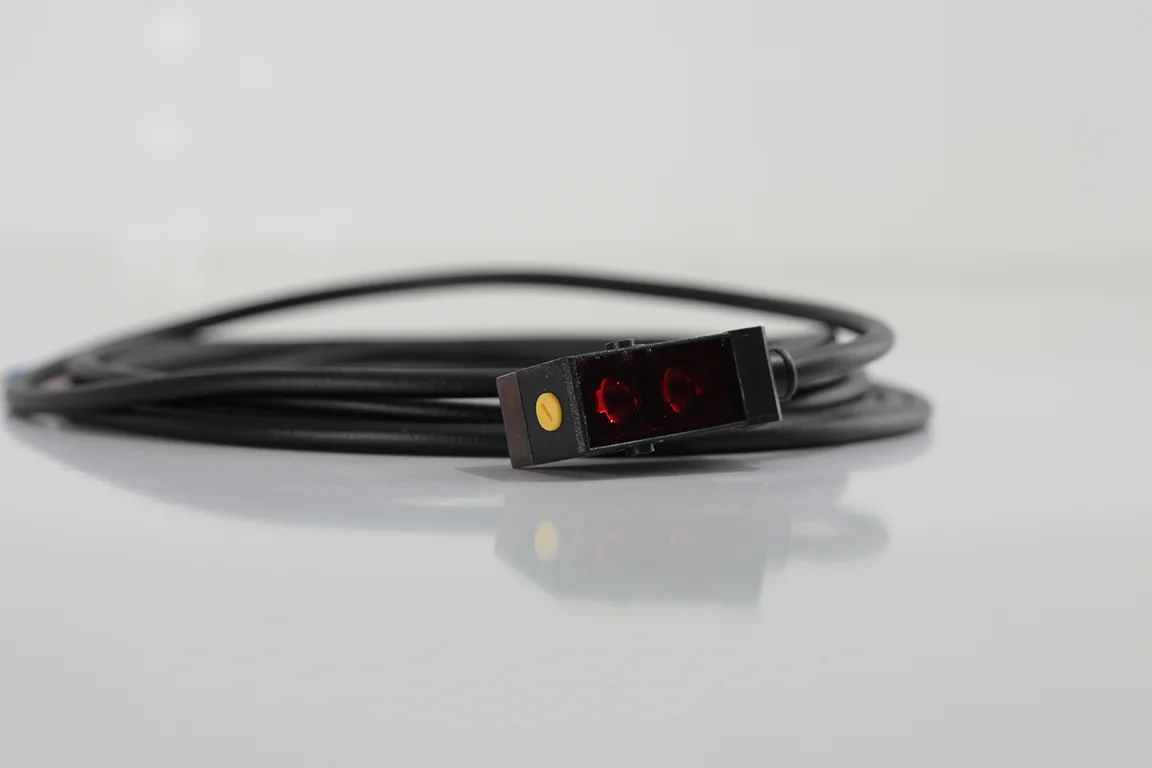

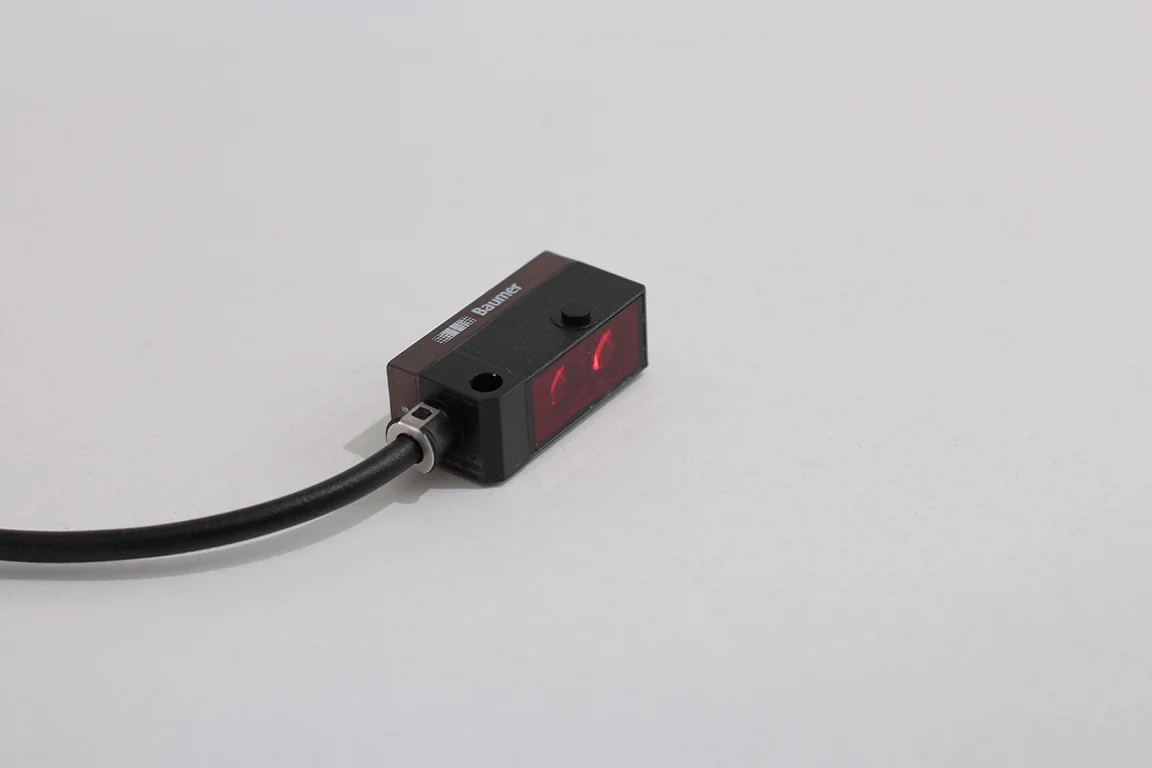

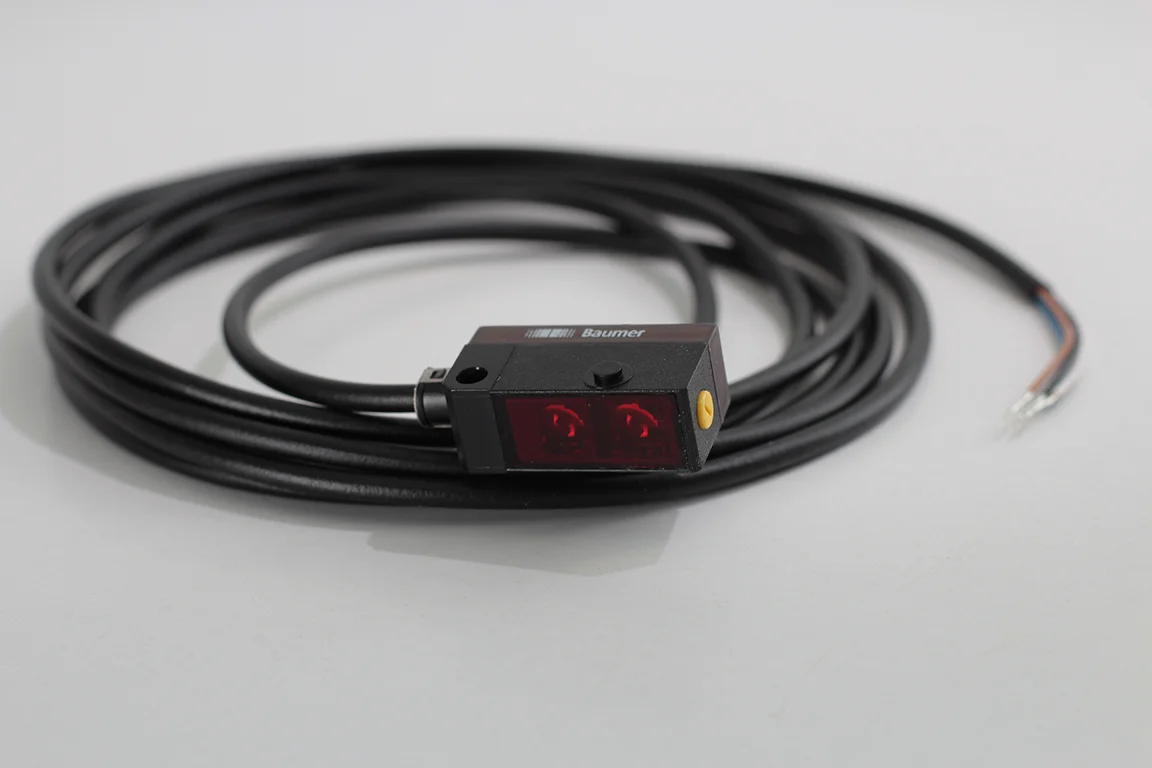

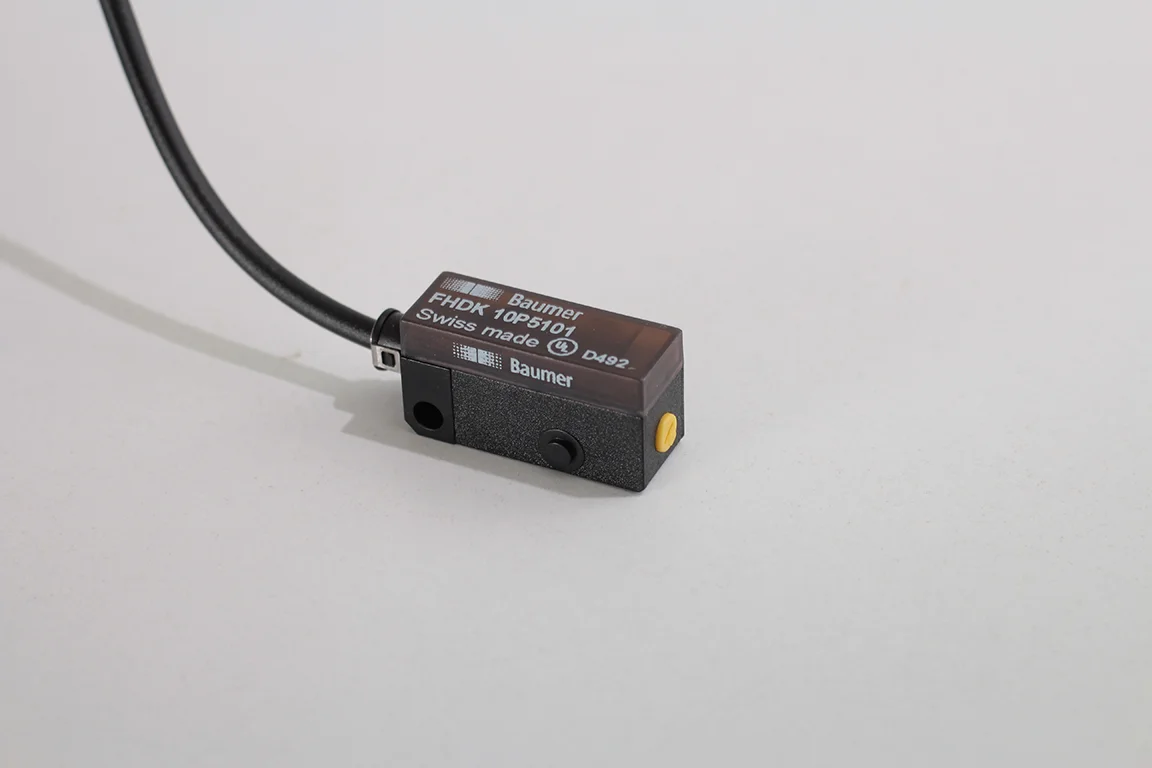

Baumer FHDK 10P5101 — Subminiature Arka Plan Bastırmalı Fotoelektrik Sensör

Baumer FHDK 10P5101, dar montaj alanları için tasarlanmış subminiature (mini) gövdeli arka plan bastırmalı fotoelektrik sensördür. 20–120 mm aralığında güvenilir algılama sunar ve pulslü kırmızı LED ışık kaynağı sayesinde yüksek doğrulukla nesne tespiti yapar. 10–30 VDC besleme, PNP çıkışlı devre ve M8 4-pin konnektör ile endüstriyel otomasyon hatlarına hızlı ve güvenli entegrasyon sağlar. Mekanik, 5 tur ayarlı sensör gövdesi ile hassas mesafe kalibrasyonu yapılabilir. IP67 koruma sınıfı ve -25…+65 °C aralığındaki çalışma sıcaklığı sensörü zorlu üretim ortamlarına uygun kılar.

Öne çıkan avantajlar

• ✔️ Arka plan bastırma (background suppression) ile güvenli parça algılama.
• ✔️ Ayarlanabilir algılama aralığı: Tw = 20 … 120 mm.
• ✔️ Pulslü kırmızı LED (660 nm) — dar ve odaklı ışın (≈4 mm odak çapı).
• ✔️ Hızlı tepki: < 1 ms.
• ✔️ Elektriksel: 10 … 30 VDC besleme, PNP çıkış, <100 mA çıkış akımı.
• ✔️ Konektör: M8, 4-pin — kolay bağlantı ve değiştirilebilir kablolama.
• ✔️ Koruma: IP67 (toz ve kısa süreli daldırmaya dayanıklı).
• ✔️ Çalışma sıcaklığı: -25 … +65 °C.
• ✔️ Küçük ebat, dar alanlara montaj imkânı.

Teknik bilgiler

• ✔ Model: FHDK 10P5101 / S35A (Art. no: 10131270)
• ✔ Tip: Diffuse / background suppression (subminiature)
• ✔ Algılama mesafesi (Tw): 20–120 mm
• ✔ Besleme: 10–30 VDC
• ✔ Çıkış: PNP, Light/Dark operate (çıktı fonksiyonu)
• ✔ Tepki süresi: < 1 ms
• ✔ Koruma sınıfı: IP67
• ✔ Malzeme: Plastik (ASA), optik ön yüz PMMA
• ✔ Montaj/ayarlama: Mekanik 5-tur ayar potansiyeli
• ✔ Konektör: M8 4-pin

Kullanım alanları

• ✅ Küçük konveyörlerde parça algılama ve sayma
• ✅ Montaj otomasyonu ve pozisyon tespiti
• ✅ Paketleme makineleri, hassas parça ayırma
• ✅ Dar alanda yer alan sensör uygulamaları

Montaj ve dikkat edilmesi gerekenler

• ✔ Doğru odak ve hizalamayı sağlamak için sensörün mekanik 5-tur ayarını kullanın.
• ✔ Sensörler arası etkileşimi (reciprocal influence) önlemek için montaj mesafelerine dikkat edin; Baumer’in önerilerine uyun.
• ✔ Çok parlak ortam ışığı veya doğrudan güneş/ışık kaynağı sensör görüşünü etkileyebilir — gerekiyorsa koruma veya gölgeleme uygulayın.
• ✔ Konektör bağlantılarını uygun şekilde sabitleyin; IP67 uyumu için bağlantı noktalarını temiz ve sıkı tutun.
