Eltrotec PL C0 966 S Difüz Yansıma Optik Sensör

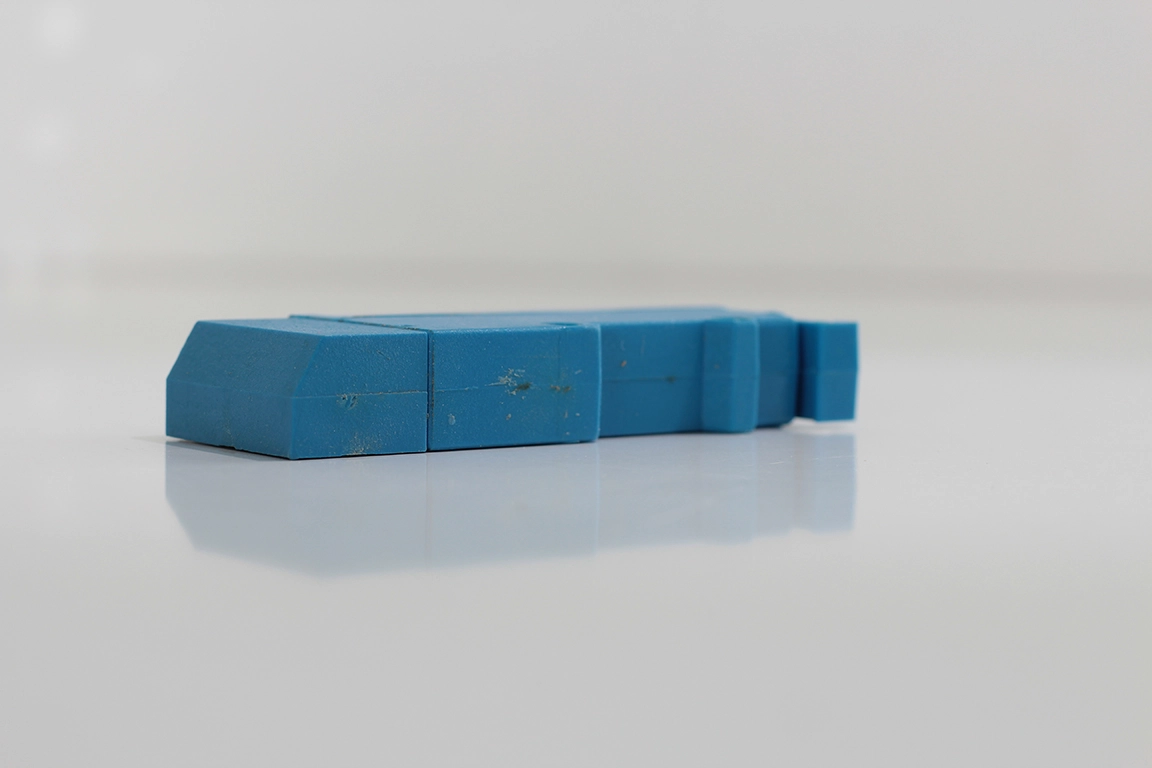

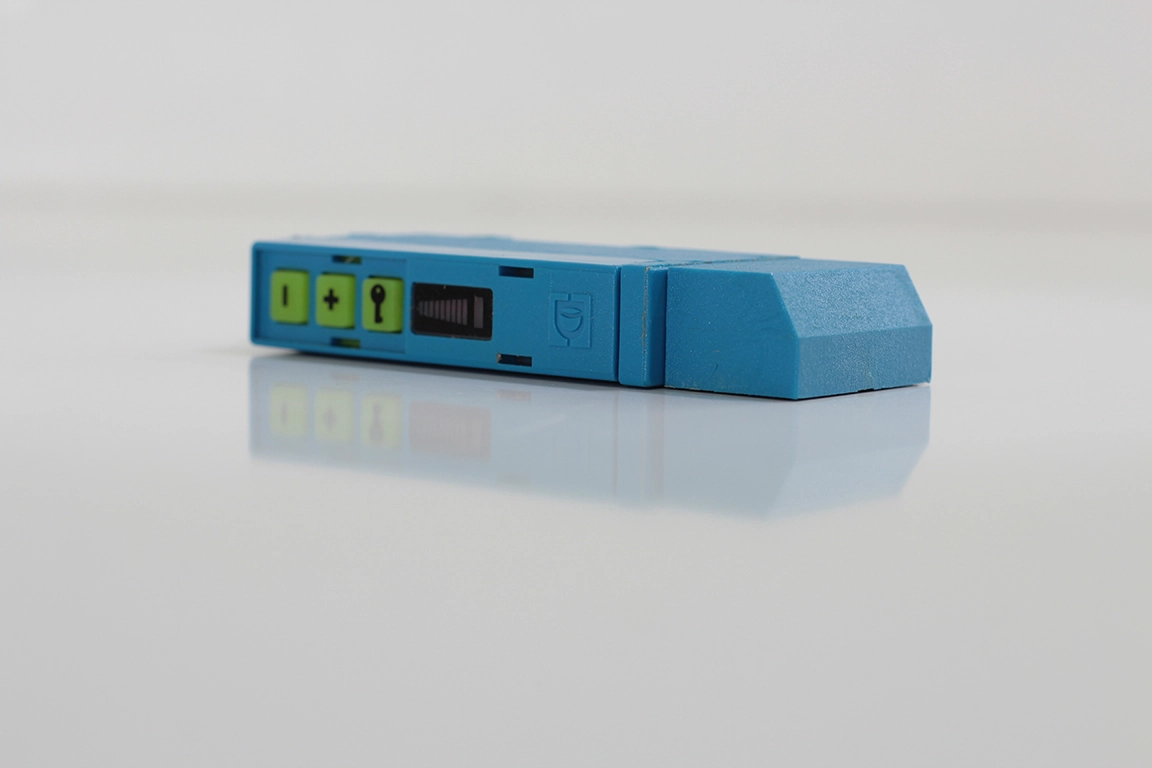

Eltrotec PL C0 966 S, 90° lateral (yan) ışık eksenli ve LED bargraf hassasiyet göstergeli bir difüz yansıma (diffuse reflection) fotoelektrik sensördür. 100×100 mm beyaz referans yüzeyde maksimum 45 cm ayarlanabilir algılama mesafesi sunar. PL tipi sensörün optik ekseni gövdeye dik konumdadır; bu yapı dar montaj alanlarında ve sensörün yana bakması gereken düzeneklerde büyük avantaj sağlar. Bargraf göstergesi sayesinde mevcut sinyal marjı anlık olarak izlenebilir; +/– tuşları ile hassasiyet sahada kolayca ayarlanır, tuş kilidi ise devreye alındıktan sonra ayarları korur. M8 fiş bağlantısı (C0, kablosuz) ve IP 65 koruma sınıfıyla geniş bir endüstriyel uygulama yelpazesine uygundur.

Temel Özellikler

✅ Sensör Tipi: Difüz yansıma – lateral (PL tipi, 90° ışık ekseni)
✅ Algılama Mesafesi: Maks. 45 cm (100×100 mm beyaz yüzey, %92 yansıma referansı ile)

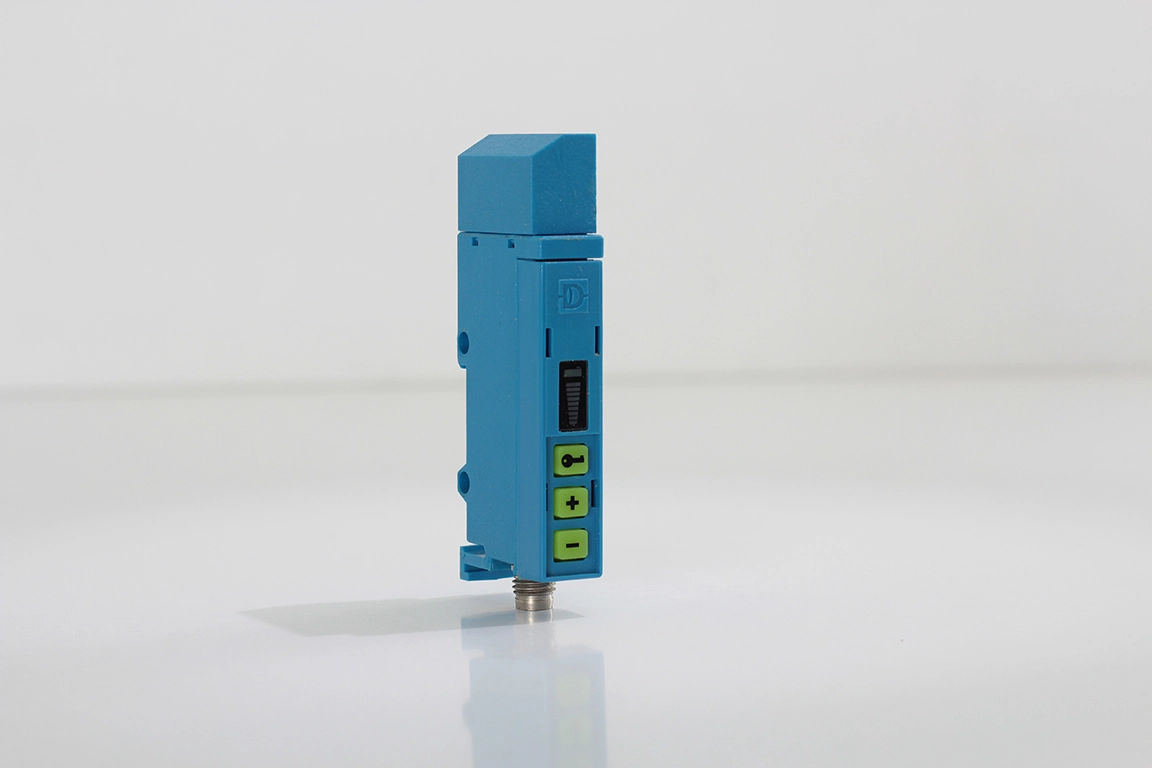

✅ Bargraf Göstergesi: LED bar ile anlık hassasiyet seviyesi ve sinyal marjı görsel takibi
✅ Maks./Min. Hassasiyet Göstergesi: Sinyal sınır değerlerine yaklaşıldığında LED uyarısı
✅ Kolay Ayar: +/– tuşlarıyla hassasiyet ayarı; büyük ergonomik tuş tasarımı
✅ Besleme Gerilimi: 10 – 30 VDC
✅ Çıkış Tipi: PNP / NPN, maks. 100 mA; Light-ON / Dark-ON (beyaz tel bağlantısıyla)
✅ Tuş Kilidi (Keyboard Lock): Devreye alma sonrası ayar güvenliği

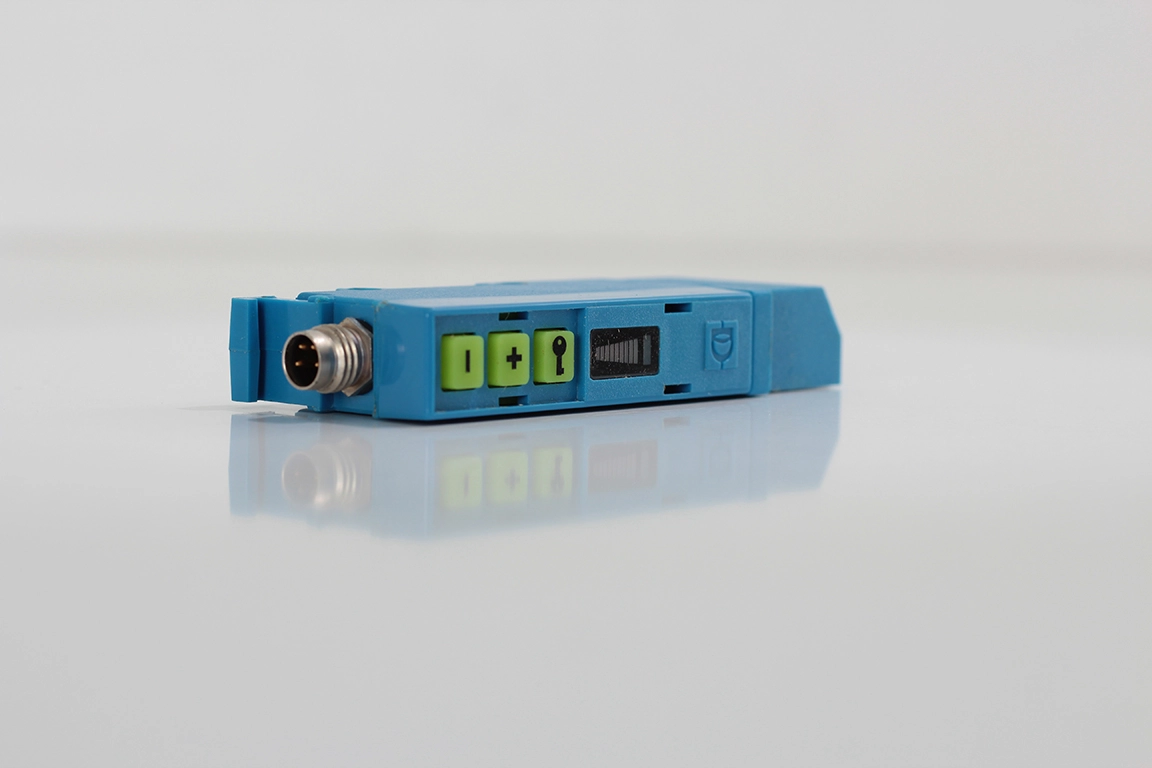

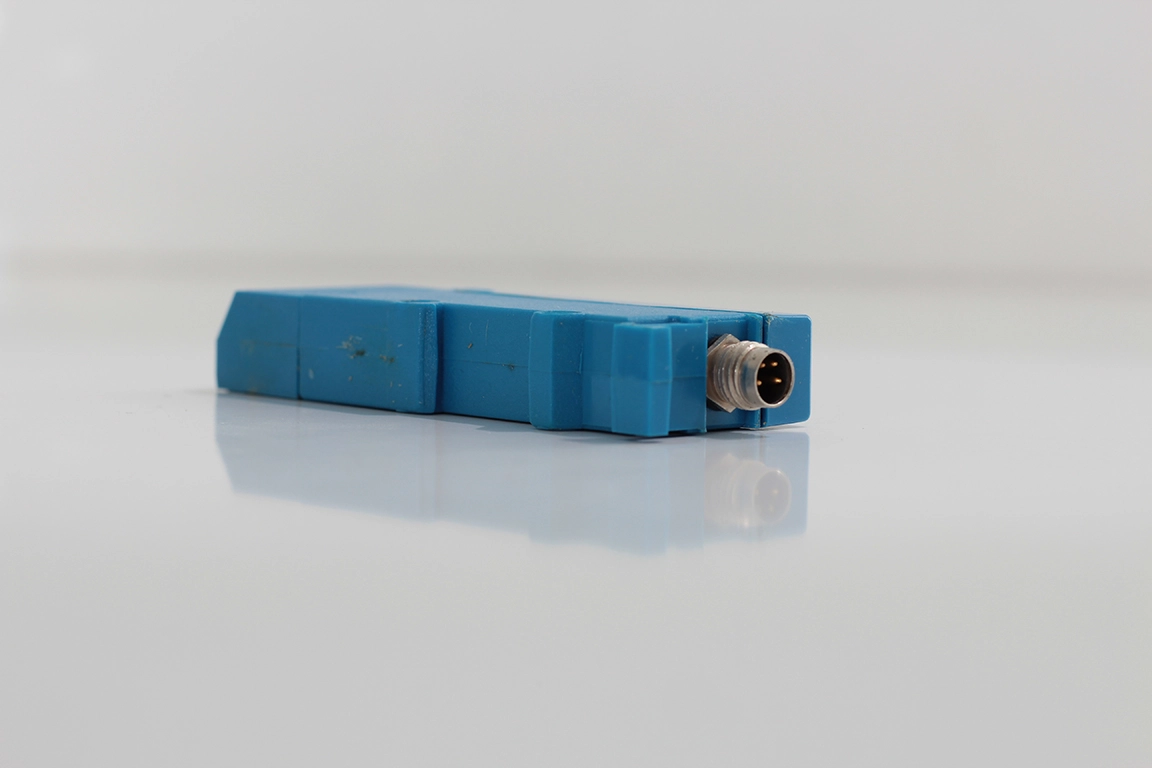

✅ Bağlantı: M8 fiş, 4 pin, kablosuz (C0) – ayrıca 2 m ve 5 m M8 kablo sipariş edilebilir
✅ Montaj: DIN ray montajı, release clip destekli hızlı montaj soketi
✅ Gövde: Polikarbonat | Boyutlar: 78 × 13 mm (ön yüz), derinlik 30 mm
✅ Koruma Sınıfı: IP 65

Teknik Özellikler

✔ Tepki Süresi: t_on veya t_off < 500 µs
✔ Anahtarlama Frekansı: < 1 kHz
✔ Akım Tüketimi: < 40 mA
✔ Işık Kaynağı: Kızılötesi (infrared) LED, 8 kHz modülasyon frekansı
✔ Kalıntı Voltaj: 100 mA'da < 2 V | 10 mA'da < 1 V
✔ Çalışma Sıcaklığı: 0 °C – +60 °C
✔ Depolama Sıcaklığı: -20 °C – +80 °C
✔ Harici Işık Bağışıklığı: Akkor ampul 10.000 lux | Güneş ışığı 20.000 lux
✔ Besleme Koruması: Ters polarite koruması
✔ Çıkış Koruması: Kalıcı kısa devre ve aşırı yük koruması (kısa devrette kırmızı + yeşil LED yanıp söner)

Bağlantı Şeması (M8, 4 Pin)

1️⃣ Kahverengi: (+) 10 – 30 VDC besleme
2️⃣ Siyah: Çıkış – PNP/NPN, maks. 100 mA
3️⃣ Mavi: 0 V (GND)
4️⃣ Beyaz: (+)'ye bağlanırsa Light-ON modu | (–)'ye bağlanırsa Dark-ON modu

PA 966 S ile PL 966 S Arasındaki Fark

Aynı 966 S platformunu paylaşan bu iki sensör yalnızca optik eksen yönü bakımından ayrışır:

✔ PA 966 S: Düz (axial) ışık ekseni – sensörün önünden algılama, maks. 50 cm
✔ PL 966 S: 90° lateral (yan) ışık ekseni – sensörün yanından algılama, maks. 45 cm
✔ Her iki versiyonda da bargraf göstergesi, +/– tuş ayarı, tuş kilidi ve M8 bağlantı seçeneği aynıdır
