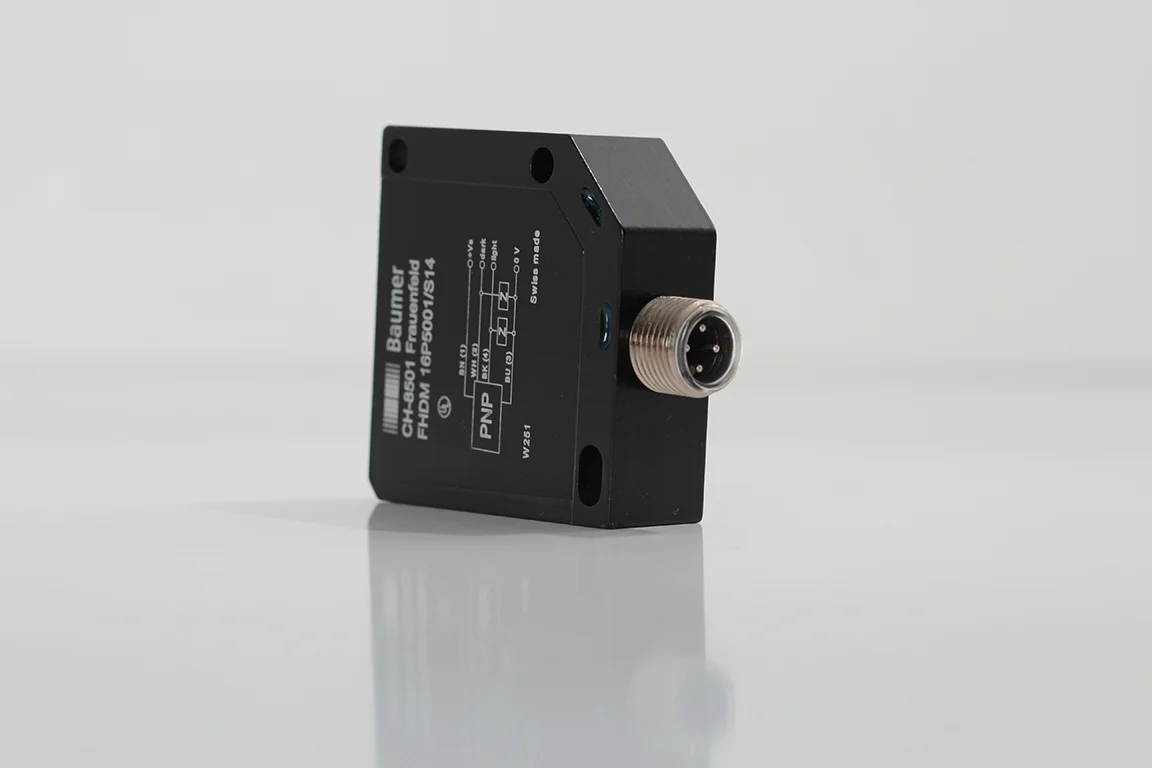

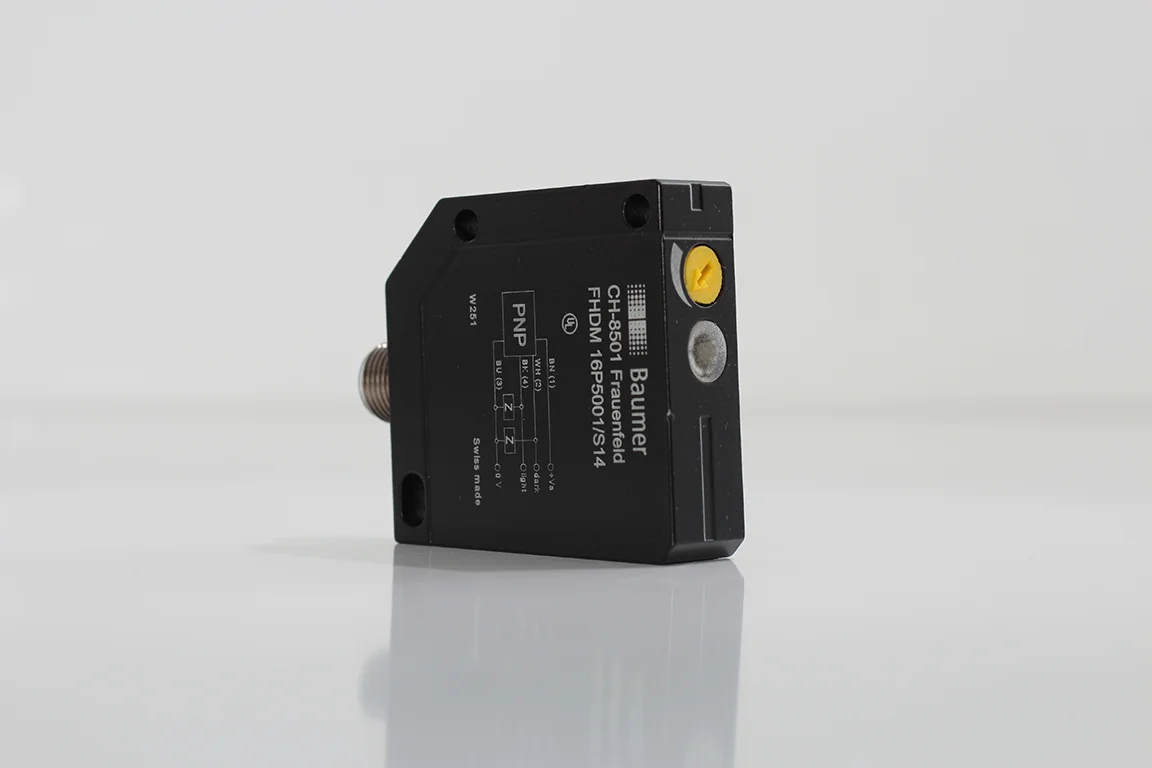

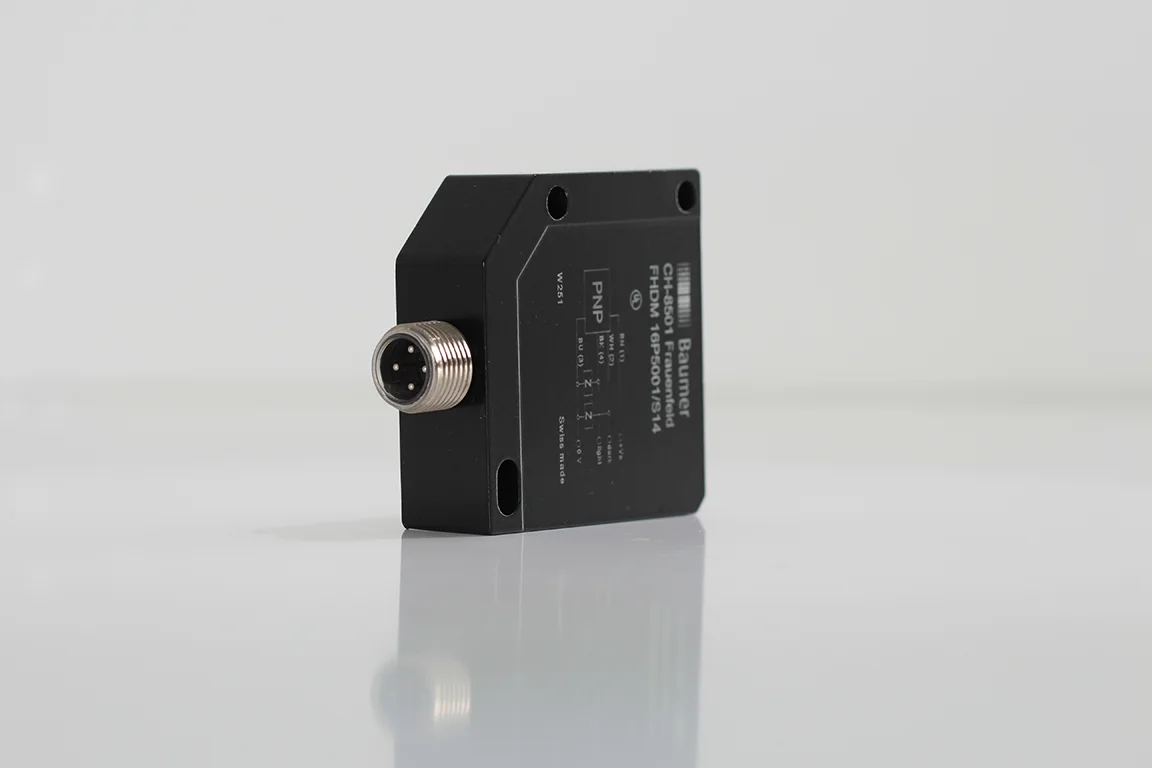

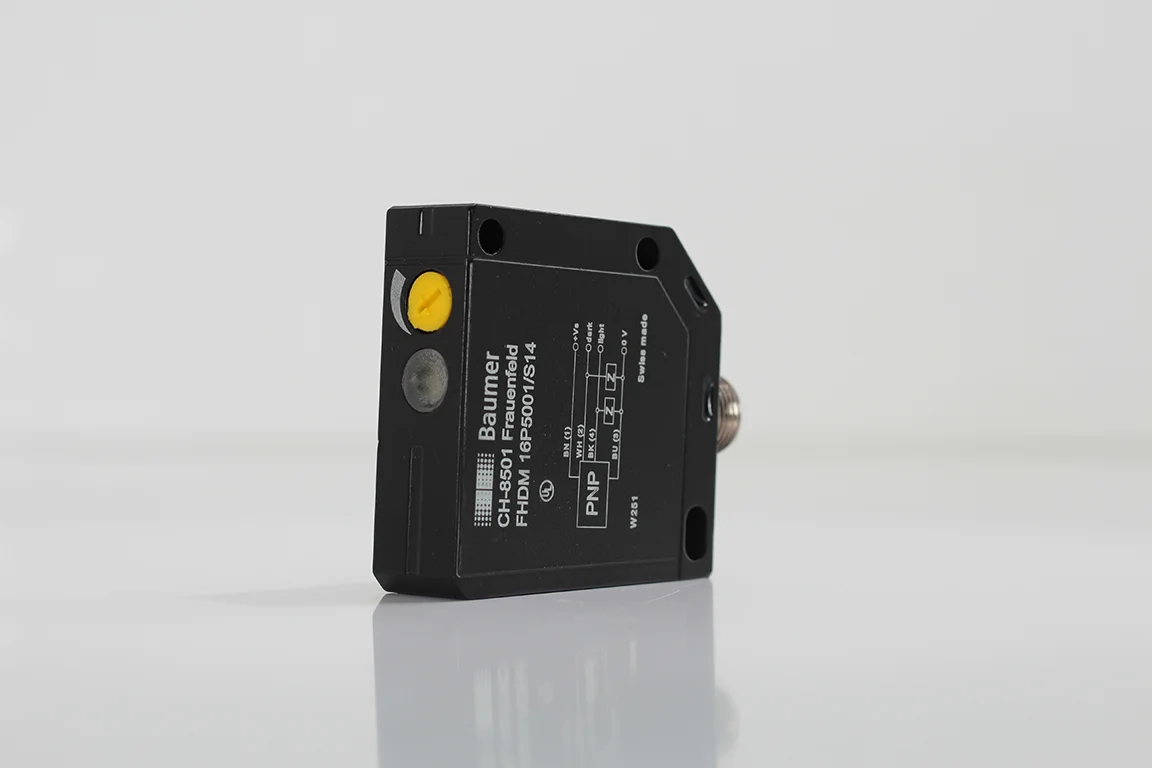

Baumer FHDM 16P5001/S14 — arka plan bastırmalı Fotoelektrik Sensör

Baumer FHDM 16P5001/S14, arka plan bastırmalı (background suppression) diffuse tip bir fotoelektrik sensördür. 20–450 mm arası geniş algılama menzili, pulslü kırmızı LED (660 nm) ışık kaynağı ve hızlı tepki süresi ( <1 ms) ile paketleme, pozisyon tespiti ve parça ayırma uygulamalarında güvenilir performans sağlar. Kompakt dikdörtgen gövdesi (≈15.4 × 50 × 50 mm) ve IP67 koruması sayesinde zorlu endüstriyel ortamlarda kullanılmaya uygundur.

Öne çıkan avantajlar

✔️ Algılama: Arka plan bastırmalı (background suppression).
✔️ Algılama mesafesi: 20 … 450 mm (ayrıntılı tablolar için veri sayfasına bakınız).
✔️ Işık kaynağı: Pulsed red LED (660 nm).
✔️ Çıkış tipi: PNP, switchable light/dark operate; çıkış akımı < 200 mA.
✔️ Besleme: +Vs 10 … 30 VDC.
✔️ Tepki süresi: < 1 ms — yüksek hızlı uygulamalar için uygun.
✔️ Ayar: Mekanik 5-turluk hassasiyet trimmerı.
✔️ Bağlantı: M12 4-pin konektör.
✔️ Koruma & çevre: IP67, çalışma sıcaklığı −25 … +65 °C.
✔️ Mekanik: Gövde döküm zincir (die-cast zinc), ön optik PMMA; kompakt ölçüler.

Teknik notlar

✔ Tipik akım tüketimi: ≈ 29 mA (maks. 41 mA).
✔ Gerilim düşümü (Vd): < 1.8 V.
✔ Koruma: Kısa devre ve ters polarite koruması mevcuttur.

Uygulama önerileri

✅ Ambalaj ve paketleme hatları: parça var/yok tespiti.
✅ Pozisyon algılama ve parça sayımı: hızlı tepki sayesinde yüksek hızlı hatlarda kullanılabilir.
✅ Malzeme ayırma ve kalite kontrol: arka plan bastırma özelliğiyle arka planın etkisini minimize eder.

Montaj & kullanım ipuçları

✔
✔ arka plan bastırma menziline dikkat edin.
✔ Kurulumdan önce veri sayfasındaki mesafe tablolarını ve bağlantı şemasını referans alın.
✔ Besleme bağlantılarını hatasız yapın; M12 konektörlü versiyonda uygun kablo/konnektör tercih edin.
