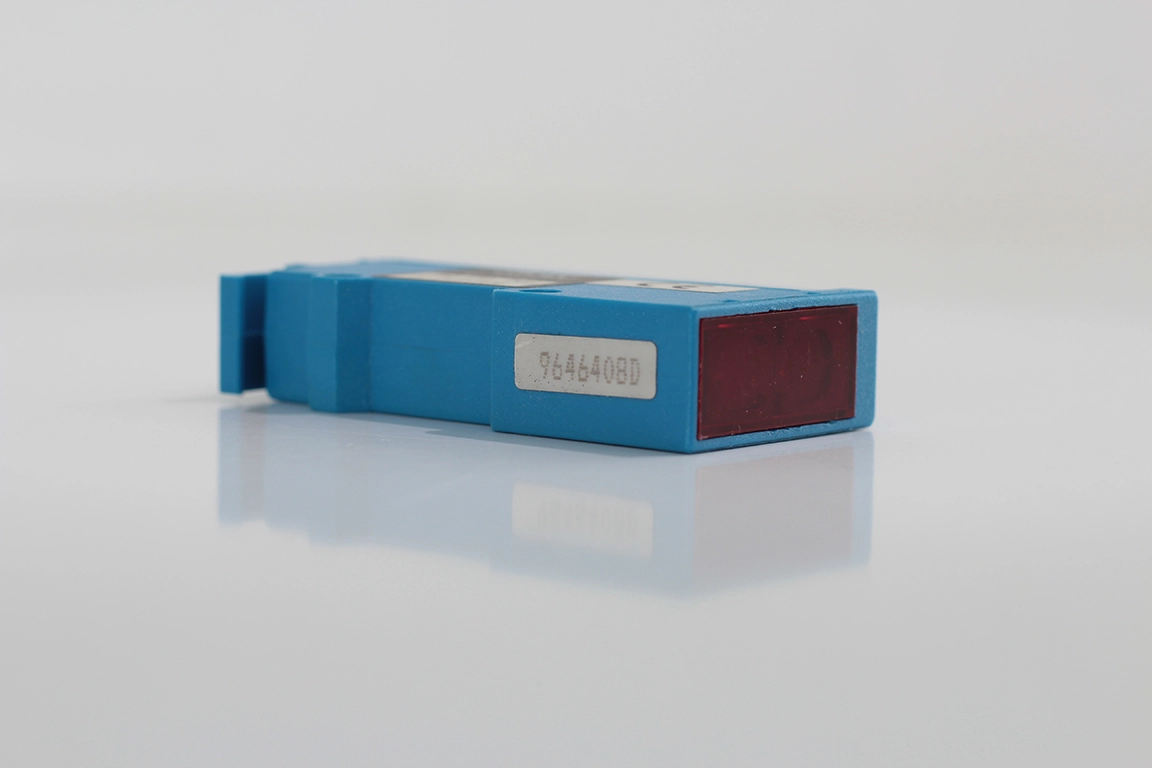

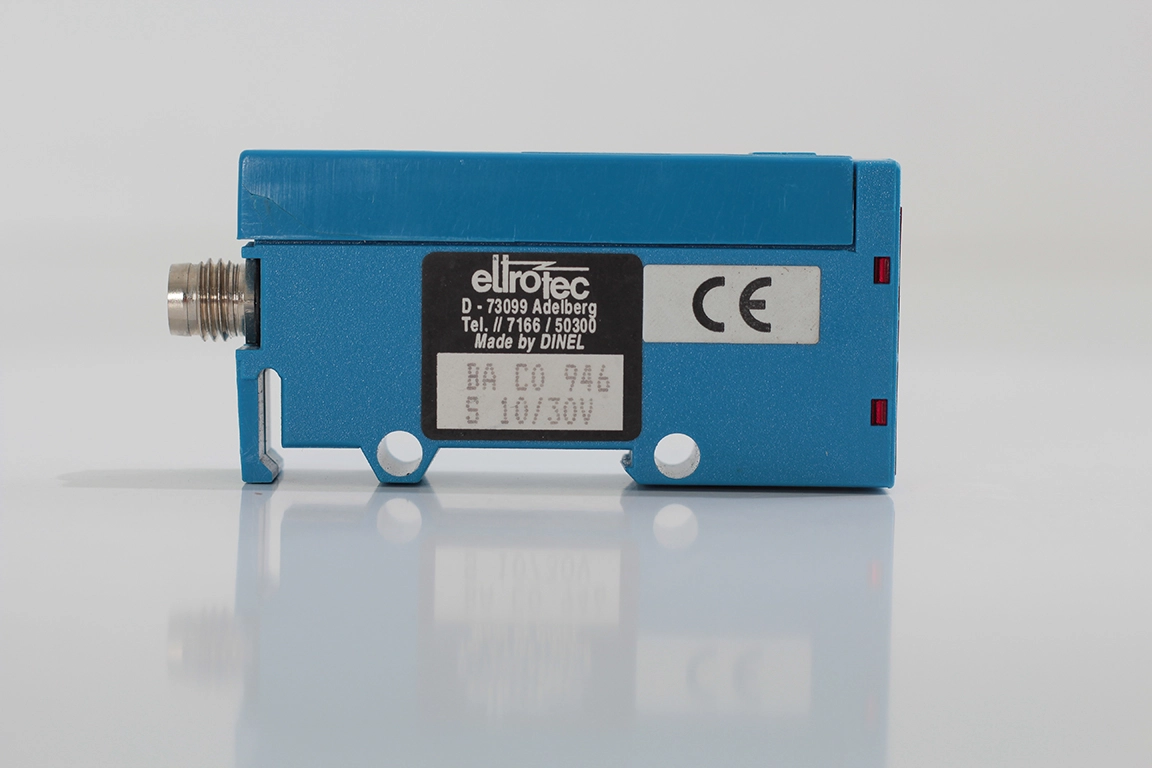

Eltrotec BA C0 946 S Retroreflektif Optik Sensör – Teach-In, Polarizasyon Filtreli

Eltrotec BA C0 946 S, düz eksenli (straight) ışık emisyonlu ve Teach-In fonksiyonlu bir retroreflektif fotoelektrik sensördür. Entegre polarizasyon filtresi sayesinde parlak ve yansıtıcı yüzeylerde yanlış algılama riski ortadan kalkar. Ø46 mm reflektörle 1 m, Ø84 mm reflektörle 2 m algılama mesafesi sunan sensör; M8 fiş bağlantısı (pigtail, kablosuz) ve ayarlanabilir ON/OFF timer ile geniş bir uygulama yelpazesine hitap eder. Made by DINEL üretim altyapısıyla üretilmiş olup Eltrotec markasıyla pazarlanmaktadır.

Temel Özellikler

✅ Algılama Mesafesi: Ø46 mm reflektörle 1 m | Ø84 mm reflektörle 2 m
✅ Işık Emisyon Tipi: Düz eksenli (straight light emission) – BA serisi
✅ Polarizasyon Filtresi: Parlak ve yansıtıcı yüzeylerde güvenilir algılama
✅ Teach-In Fonksiyonu: Büyük tuşlarla kolay hassasiyet ayarı; harici Teach-In girişi de desteklenir
✅ Besleme Gerilimi: 10 – 30 VDC
✅ Çıkış Tipi: PNP / NPN, maks. 100 mA; Light-ON / Dark-ON seçilebilir
✅ ON/OFF Gecikme Timer: 0 – 5 s, 11 kademe (ilk kademe 40 ms, sonraki 500 ms artış)
✅ Bağlantı: M8 fiş, kablosuz (C0) – ayrıca 2 m veya 5 m M8 kablo sipariş edilebilir
✅ Gövde Boyutu: 13 mm dar profil, DIN ray montajı desteklenir
✅ Koruma Sınıfı: IP 65
✅ Gövde Malzemesi: Polikarbonat | Ağırlık: ~30 g

Teknik Özellikler

✔ Tepki Süresi: t_on veya t_off ≤ 500 µs
✔ Anahtarlama Frekansı: ≤ 1 kHz
✔ Akım Tüketimi: ≤ 45 mA
✔ Işık Kaynağı: Kızılötesi (infrared) LED, 8 kHz modülasyon frekansı
✔ Kalıntı Voltaj: 100 mA'da ≤ 2 V | 10 mA'da ≤ 1 V
✔ Çalışma Sıcaklığı: 0 °C – +60 °C
✔ Depolama Sıcaklığı: -20 °C – +80 °C
✔ Harici Işık Bağışıklığı: Yapay ışık 10.000 lux | Güneş ışığı 20.000 lux
✔ Besleme Koruması: Ters polarite koruması
✔ Çıkış Koruması: Kısa devre koruması (kısa devrette kırmızı + yeşil LED yanıp söner)
✔ Extern-Teach: On: <1,4 V | Off: >3 V

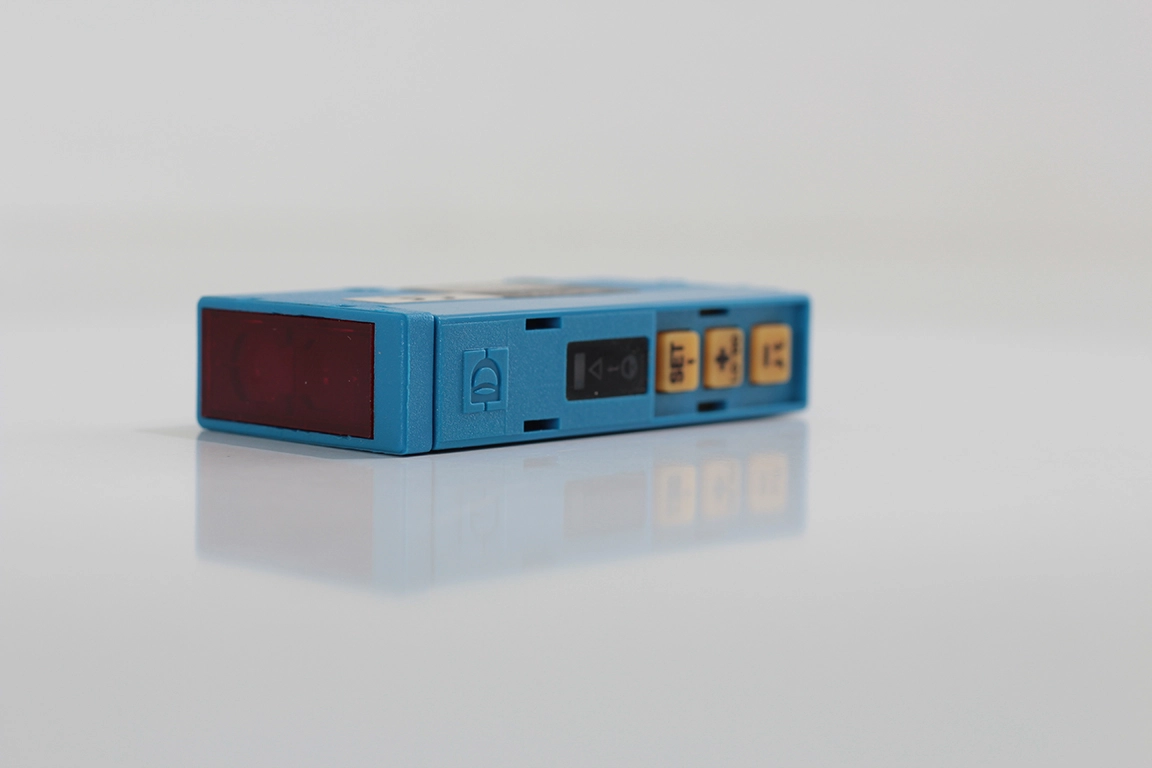

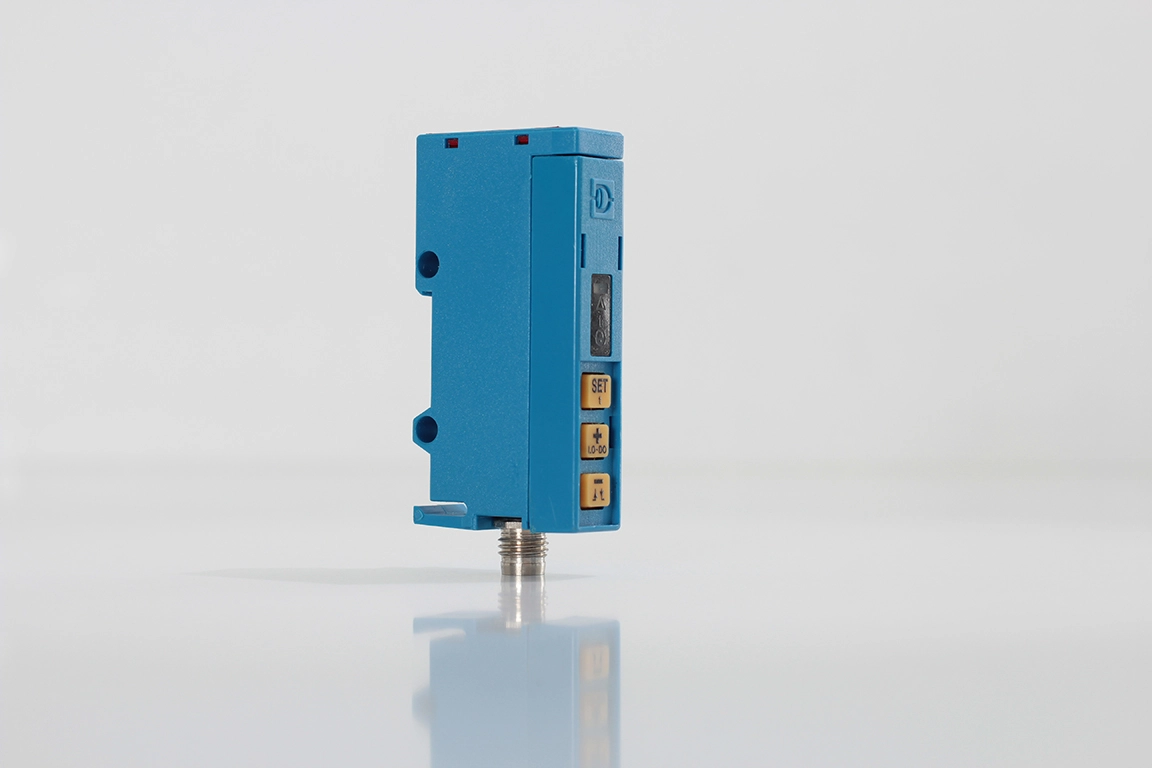

Ekran ve Tuş Takımı Özellikleri

Sensör ön yüzündeki büyük tuşlar ile tüm ayarlar doğrudan cihaz üzerinden yapılabilir. Tuş kilidi (key lock) özelliği sayesinde devreye alma sonrası ayarlar güvence altına alınır.

1️⃣ Hassasiyet Azalt / Timer– / ON/OFF Delay Seç: Sol tuş
2️⃣ Hassasiyet Artır / Bright-Dark Seç / Timer+ / Timer Aktif: Orta tuş
3️⃣ Teach Tuşu: Fonksiyon modu seçimi ve otomatik eşik öğrenme
4️⃣ Durum LED'leri: Anahtarlama çıkışı, kirli optik / hizalama kontrolü, timer durumu ve tuş kilidi göstergesi

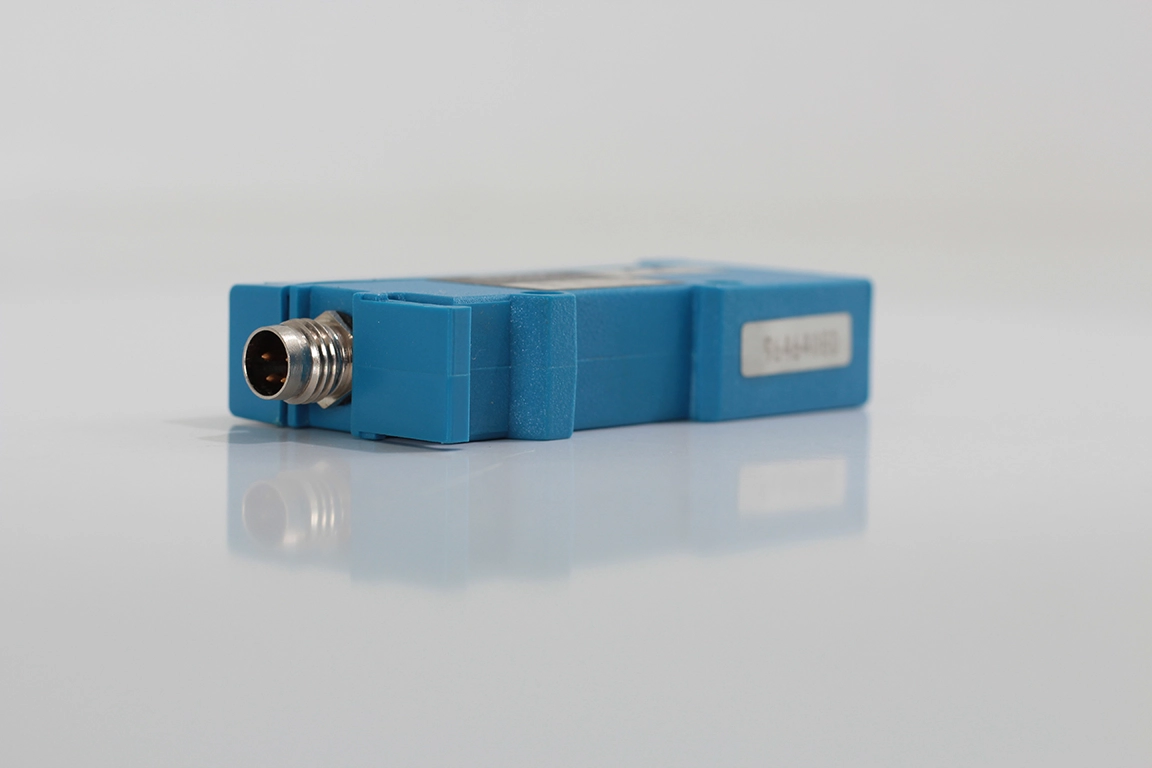

Bağlantı Şeması (M8, 4 Pin)

✔ Pin 1 – Kahverengi: (+) 10 – 30 VDC besleme
✔ Pin 4 – Siyah: Çıkış – PNP/NPN, maks. 100 mA (pull-up/down R=10 kΩ)
✔ Pin 3 – Mavi: GND (0 V)
✔ Pin 2 – Beyaz: Extern Teach girişi

Tipik Uygulama Alanları

✔ Montaj makinelerinde varlık ve konum tespiti
✔ Konveyör hatlarında parça sayma ve çıkarma kontrolü
✔ Depolama sistemlerinde nesne algılama
✔ Parlak ve yansıtıcı yüzeylerde güvenilir algılama (polarizasyon filtresi sayesinde)
✔ Cam şişe ve parlak ambalaj tespiti
