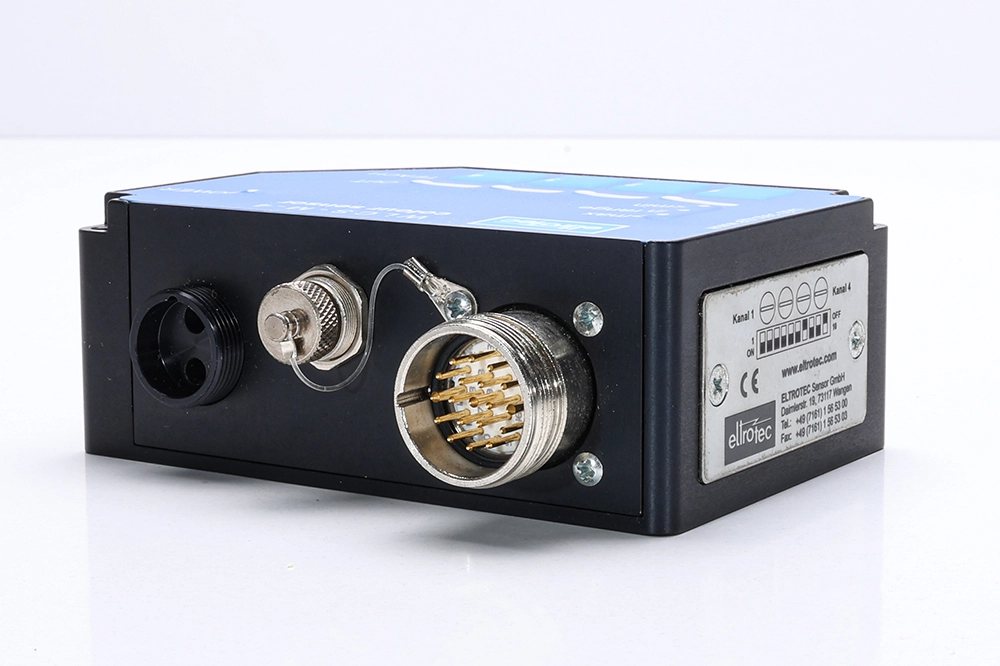

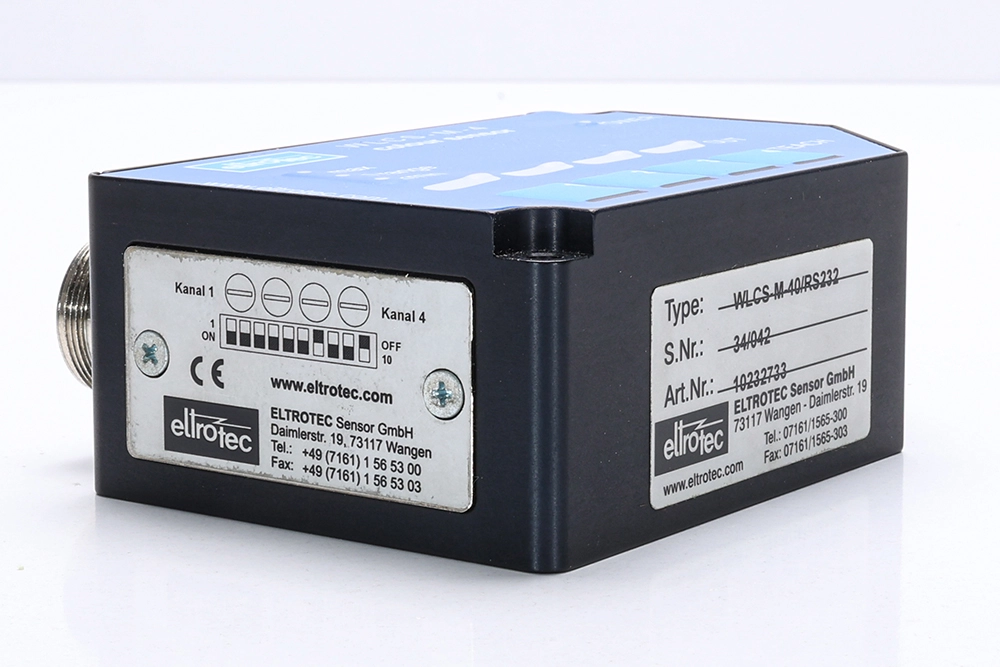

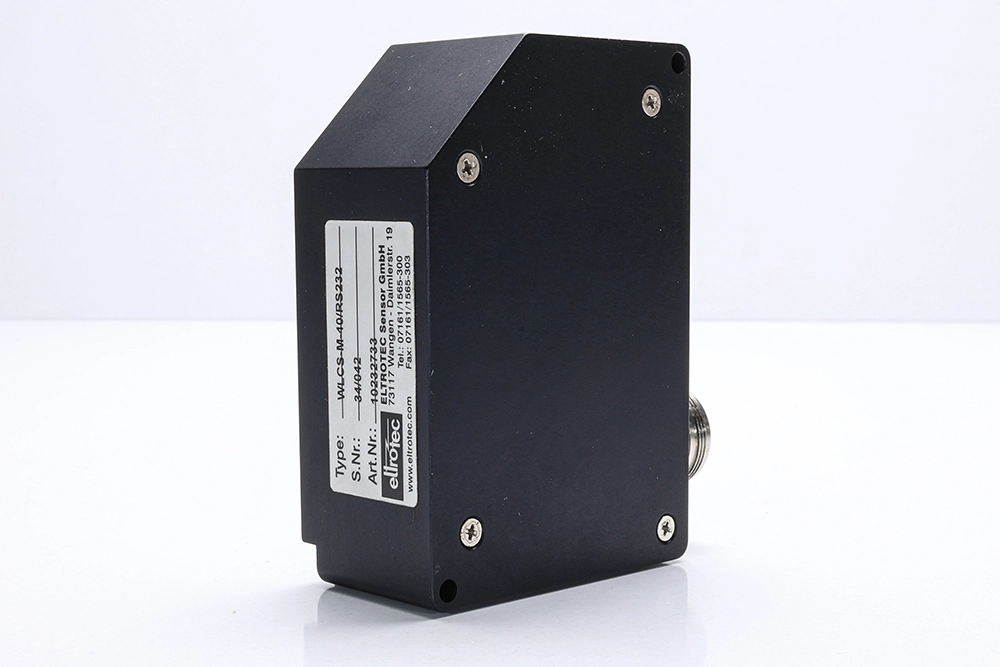

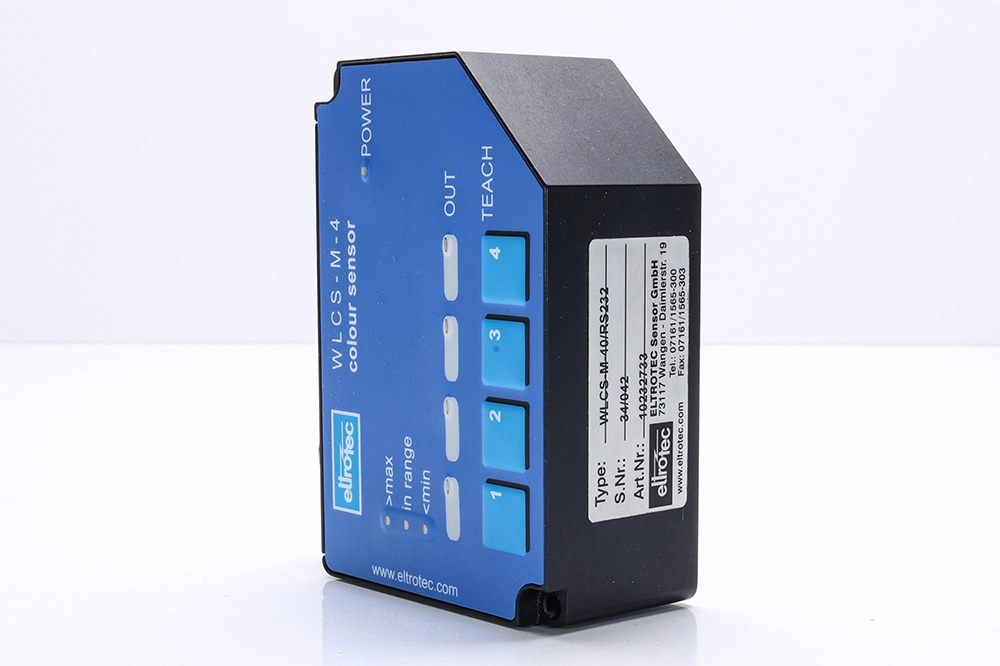

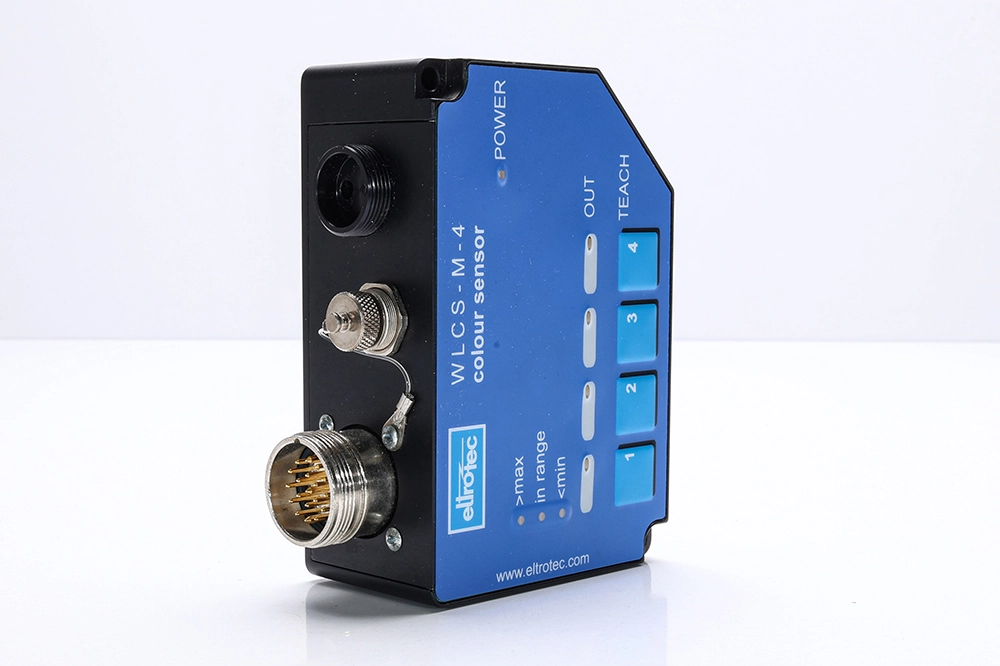

ELTROTEC WLCS-M-40/RS232 4 Kanallı Renk Sensörü

ELTROTEC WLCS-M-40/RS232 4 Kanallı Renk Sensörü, endüstriyel otomasyon sistemlerinde renk algılama, renk ayırma, renk kontrolü ve kalite kontrol uygulamaları için kullanılan profesyonel bir sensör çözümüdür. Fiber optik bağlantı yapısı sayesinde algılama noktası ile sensör gövdesi birbirinden ayrılabilir ve uygulamaya göre daha esnek montaj yapılabilir.

Ürün, RS232 haberleşme arayüzü, 4 renk hafızası, 4 kanallı çıkış yapısı ve IP65 koruma sınıfı ile farklı endüstriyel renk tanıma görevlerinde kullanılabilir. Renk ve yoğunluk değerlendirme özelliği sayesinde benzer renklerin ayrılması, renk kodlarının okunması ve pozisyon algılama gibi uygulamalarda güvenilir sonuçlar elde edilmesine yardımcı olur.

Endüstriyel Renk Algılama İçin Geliştirilmiş Sensör

Renk sensörleri, üretim hatlarında ürünlerin renklerine göre ayrılması, kontrol edilmesi veya doğrulanması gereken uygulamalarda kullanılır. ELTROTEC WLCS-M-40/RS232, yalnızca ışık varlığını algılayan basit bir sensör değildir; renk bilgisini değerlendirerek belirlenen renk gruplarına göre çıkış üretebilir.

Bu yapı, özellikle ambalaj, baskı, plastik, tekstil, otomotiv yan sanayi, montaj kontrolü ve kalite kontrol uygulamalarında önemli avantaj sağlar. Ürün üzerinde öğretilen renkler hafızaya alınarak, üretim sırasında karşılaştırma ve ayırma işlemleri yapılabilir.

Öne Çıkan Özellikler

• ✅ 4 kanallı renk algılama ve çıkış yapısı sunar
• ✅ RS232 haberleşme arayüzüne sahiptir
• ✅ 4 farklı renk grubu hafızaya alınabilir
• ✅ Fiber optik adaptasyon sayesinde uygulamaya göre esnek montaj sağlar
• ✅ Renk ve yoğunluk değerlendirme özelliği ile hassas algılama yapılabilir
• ✅ Beyaz LED ışık kaynağı ile renk tanıma uygulamalarında kullanılabilir
• ✅ IP65 koruma sınıfı ile endüstriyel ortamlar için uygundur

4 Renk Hafızası ve Teach-in Kullanımı

WLCS-M-40/RS232 renk sensörü, 4 farklı renk bilgisinin hafızaya alınmasına imkân tanır. Bu özellik, üretim hattında farklı renklerde ürünlerin tanınması, ayrılması veya doğrulanması gereken uygulamalarda pratik kullanım sağlar.

Teach-in mantığı sayesinde referans renkler sensöre tanıtılabilir. Böylece sensör, çalışma sırasında algıladığı rengi hafızadaki renk bilgileriyle karşılaştırarak ilgili çıkış kanalını aktif hale getirebilir.

Teknik Özellikler

• ✅ Marka: ELTROTEC
• ✅ Ürün kodu: WLCS-M-40/RS232
• ✅ Ürün tipi: 4 kanallı renk sensörü
• ✅ Haberleşme arayüzü: RS232
• ✅ Renk hafızası: 4 renk grubu
• ✅ Renk uzayları: C ve C+I
• ✅ Işık kaynağı: Beyaz LED
• ✅ Besleme gerilimi: +18 - 30VDC
• ✅ Koruma sınıfı: IP65
• ✅ Gövde malzemesi: Siyah anodize alüminyum
• ✅ Çalışma sıcaklığı: 0°C - +50°C
• ✅ Depolama sıcaklığı: 0°C - +80°C

Çıkış ve Bağlantı Yapısı

Sensör, renk tanıma sonucuna göre çıkış verebilen çok kanallı bir yapıya sahiptir. Bu sayede PLC, kontrol kartı veya otomasyon sistemi üzerinden farklı renklerin ayrı ayrı değerlendirilmesi mümkün olur.

• ✔️ 4 adet dijital çıkış yapısı bulunur
• ✔️ OUT1 - OUT4 çıkışları renk gruplarına göre kullanılabilir
• ✔️ Çıkışlar kısa devre korumalı yapıdadır
• ✔️ Harici öğretme girişleri ile renk referansı tanımlanabilir
• ✔️ RS232 bağlantısı ile bilgisayar veya uygun kontrol sistemiyle haberleşme kurulabilir
• ✔️ PLC bağlantısı için çok pinli endüstriyel konnektör yapısı kullanılır

Fiber Optik Kullanım Avantajı

Fiber optik renk sensörü yapısı, sensör gövdesinin algılama noktasından ayrı konumlandırılmasını sağlar. Bu özellik, dar alanlarda, hareketli mekanizmalarda, zorlu montaj noktalarında veya sensör gövdesinin doğrudan algılama bölgesine yerleştirilemediği uygulamalarda önemli avantaj sunar.

Fiber optik uç ve lens seçenekleriyle algılama mesafesi ve ışık spotu uygulamaya göre uyarlanabilir. Böylece küçük objeler, parlak yüzeyler, farklı malzemeler veya mesafeye duyarlı renk kontrol uygulamaları için daha esnek çözümler oluşturulabilir.

Kullanım Alanları

ELTROTEC WLCS-M-40/RS232, renk bilgisinin kalite kontrol, ayırma veya pozisyon belirleme amacıyla kullanıldığı birçok endüstriyel uygulamada tercih edilebilir.

• ✔ Renk ayırma ve renk sınıflandırma sistemleri
• ✔ Benzer renklerin tanınması gereken kalite kontrol uygulamaları
• ✔ Renk kodu okuma ve doğrulama işlemleri
• ✔ Ürün pozisyonu veya işaret algılama uygulamaları
• ✔ Kilitleme bileşiği, boya veya kaplama kontrolü
• ✔ Ambalaj, baskı ve etiket kontrol sistemleri
• ✔ Plastik, tekstil, otomotiv ve montaj hatları
• ✔ Işık yoğunluğu algılama uygulamaları

Renk ve Yoğunluk Değerlendirme

Bu sensör, renk algılama işlemini yalnızca temel renk farkı üzerinden değil, uygulamaya göre renk ve yoğunluk değerlendirmesi ile gerçekleştirebilir. Bu özellik, özellikle renk tonlarının birbirine yakın olduğu uygulamalarda daha kararlı sonuç alınmasına yardımcı olur.

C ve C+I renk uzayı desteği sayesinde sensör, algılanan rengin karakterini ve ışık yoğunluğunu birlikte değerlendirebilir. Böylece mesafe değişimi, yüzey parlaklığı veya malzeme farkı gibi etkenlerin bulunduğu uygulamalarda daha kontrollü algılama yapılabilir.

Endüstriyel Ortamlar İçin Sağlam Gövde

IP65 koruma sınıfı ve siyah anodize alüminyum gövde yapısı, sensörün endüstriyel ortamlarda kullanılmasına yardımcı olur. Sağlam gövde konsepti, makine içi ve üretim hattı uygulamalarında güvenilir montaj olanağı sunar.

Fiber optik bağlantı kullanıldığında, sensör gövdesi daha güvenli ve korunaklı bir bölgeye yerleştirilebilir. Algılama noktası ise uygun fiber optik uç ile uygulama alanına taşınabilir.

Ürünün Sağladığı Avantajlar

• ✅ 4 farklı renk bilgisini hafızaya alarak renk ayırma uygulamalarını kolaylaştırır
• ✅ RS232 arayüzü ile haberleşme ve parametreleme işlemlerine imkân tanır
• ✅ Fiber optik kullanım sayesinde dar ve zorlu alanlarda algılama yapılabilir
• ✅ Renk ve yoğunluk değerlendirme özelliği daha kararlı renk tanıma sağlar
• ✅ IP65 gövde yapısı endüstriyel ortamlar için uygundur
• ✅ 4 dijital çıkış sayesinde PLC sistemlerine kolay entegre edilebilir
• ✅ Renk kontrolü, kalite kontrol ve ürün ayırma hatlarında kullanılabilir

Ürün Seçerken Dikkat Edilmesi Gerekenler

• 1️⃣ Algılanacak renk sayısı ve çıkış ihtiyacı belirlenmelidir
• 2️⃣ Kullanılacak fiber optik tipinin uygulama mesafesine uygunluğu kontrol edilmelidir
• 3️⃣ PLC veya kontrol sisteminin RS232 ve dijital giriş yapısı değerlendirilmelidir
• 4️⃣ Algılama yapılacak yüzeyin parlaklığı, rengi ve mesafesi dikkate alınmalıdır
• 5️⃣ Sensör besleme geriliminin +18 - 30VDC aralığında sağlanması gerekir
• 6️⃣ Fiber optik kablo ve bağlantı aksesuarları uygulamaya göre ayrıca seçilmelidir

Sonuç

ELTROTEC WLCS-M-40/RS232 4 Kanallı Renk Sensörü, renk tanıma, renk ayırma, renk kodu okuma ve kalite kontrol uygulamalarında kullanılabilecek gelişmiş bir endüstriyel sensördür.

4 renk hafızası, RS232 haberleşme arayüzü, fiber optik adaptasyon, IP65 koruma sınıfı ve renk-yoğunluk değerlendirme özellikleri sayesinde otomasyon sistemlerinde güvenilir ve esnek bir renk algılama çözümü sunar.
