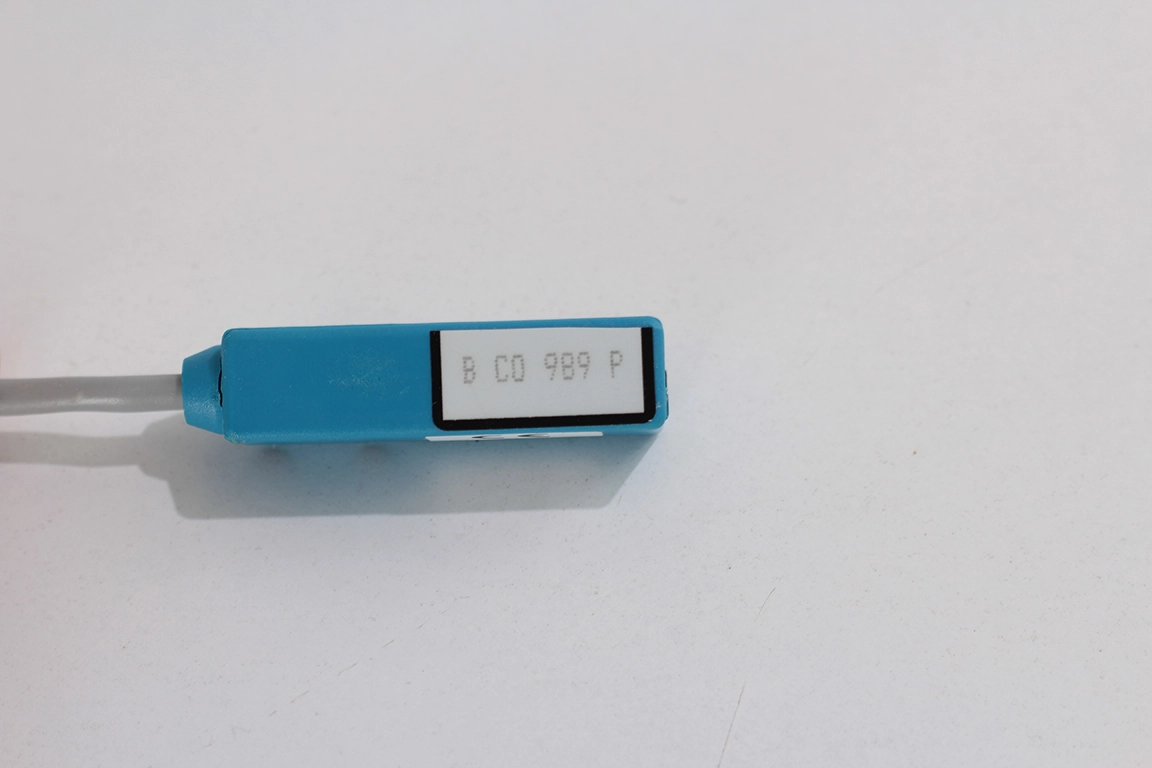

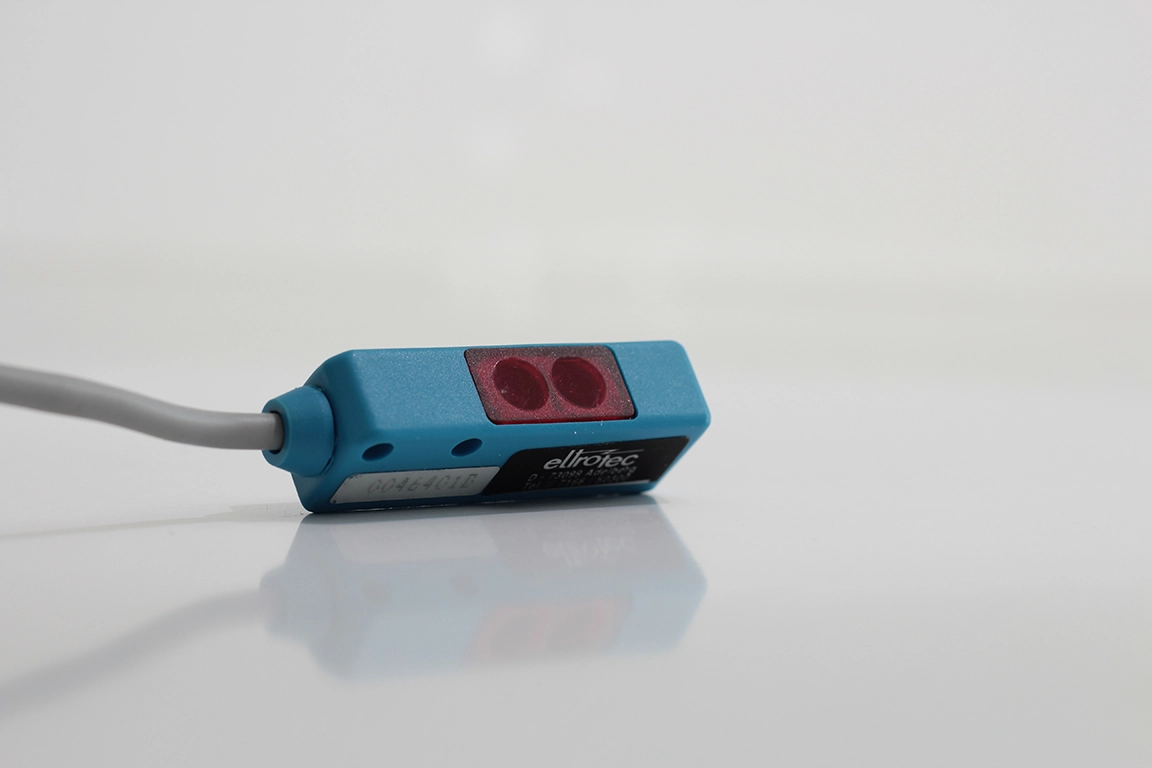

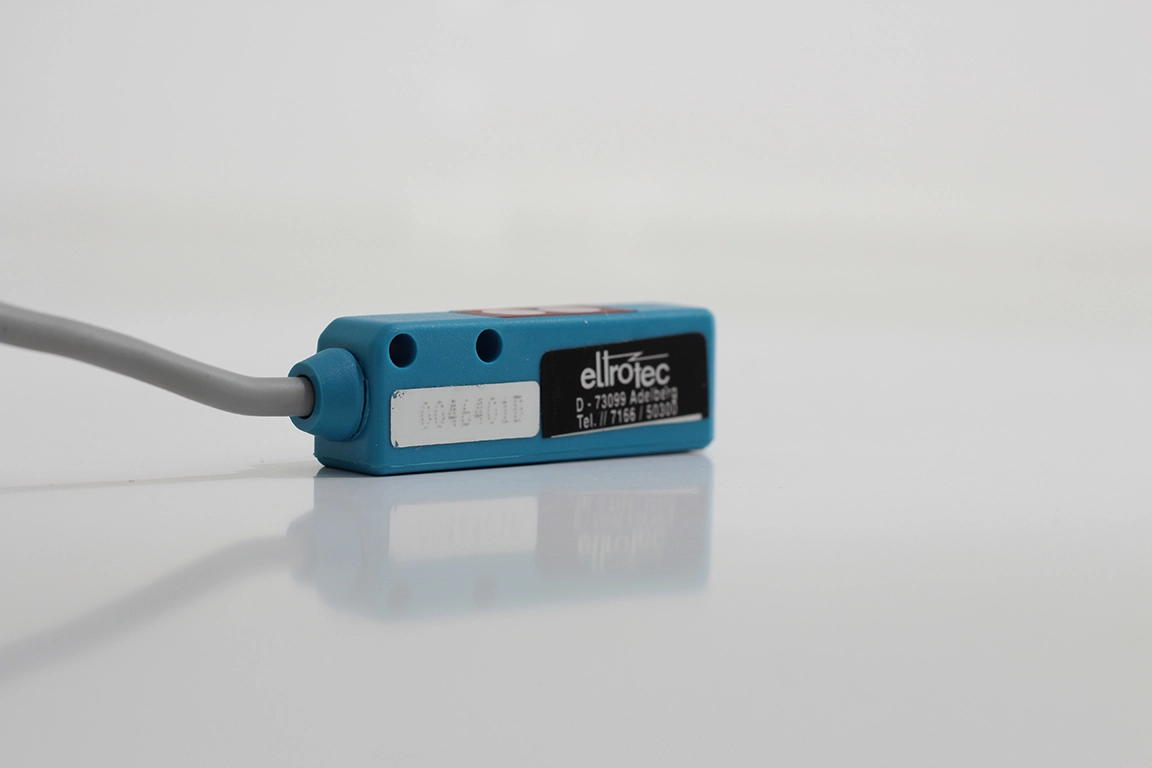

Eltrotec B (C0) 989 SP Polarize Retroreflektif Optik Sensör – PNP Çıkış

Eltrotec B (C0) 989 SP, polarize ve modüle edilmiş görünür kırmızı ışık huzmesi kullanan kompakt bir retroreflektif fotoelektrik sensördür. 50×50 mm reflektörle ~1 m, Ø84 mm reflektörle ~1,5 m algılama mesafesi sunan sensör; lateral (yan) ışık huzmesi yapısı sayesinde dar montaj alanlarına kolayca uygulanabilir. Polarizasyon filtresi, parlak ve yansıtıcı yüzeylerde reflektörden kaynaklanabilecek yanlış algılamaları önler. PNP çıkışlı bu versiyon, M8 fiş bağlantısı (C0, pigtail, kablosuz) ile donatılmıştır; entegre amplifikatörü ve ayarlanabilir algılama mesafesiyle hızlı devreye alma imkânı sunar.

Temel Özellikler

• ✅ Algılama Mesafesi: 50×50 mm reflektörle ~1 m | Ø84 mm reflektörle ~1,5 m
• ✅ Işık Huzmesi: Polarize, modüle edilmiş görünür kırmızı ışık (lateral eksen)
• ✅ Polarizasyon Filtresi: Parlak ve yansıtıcı yüzeylerde güvenilir algılama
• ✅ Entegre Amplifikatör: Harici amplifikatör gerekmez
• ✅ Ayarlanabilir Algılama Mesafesi: Ön panel potansiyometresiyle hassas ayar
• ✅ Durum Göstergesi: Kırmızı LED ile anahtarlama çıkışı göstergesi
• ✅ Besleme Gerilimi: 10 – 30 VDC
• ✅ Çıkış Tipi: PNP, maks. 100 mA; Light-ON / Dark-ON (beyaz tel bağlantısıyla)

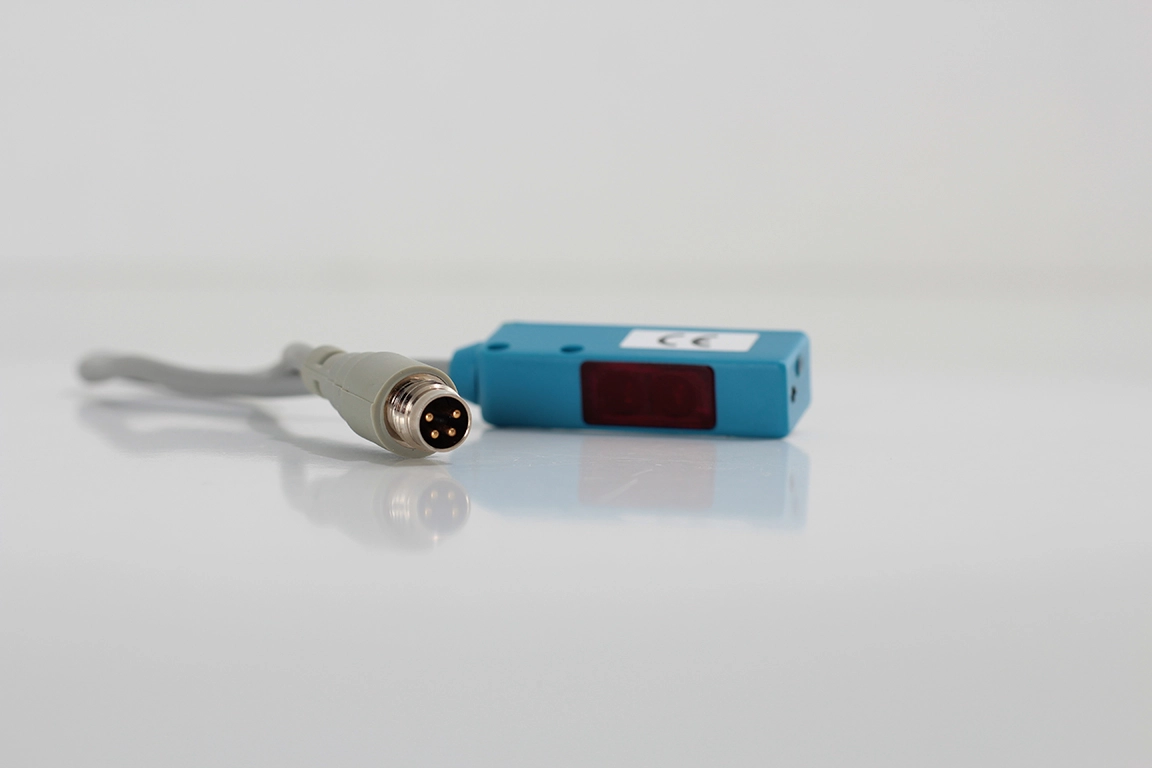

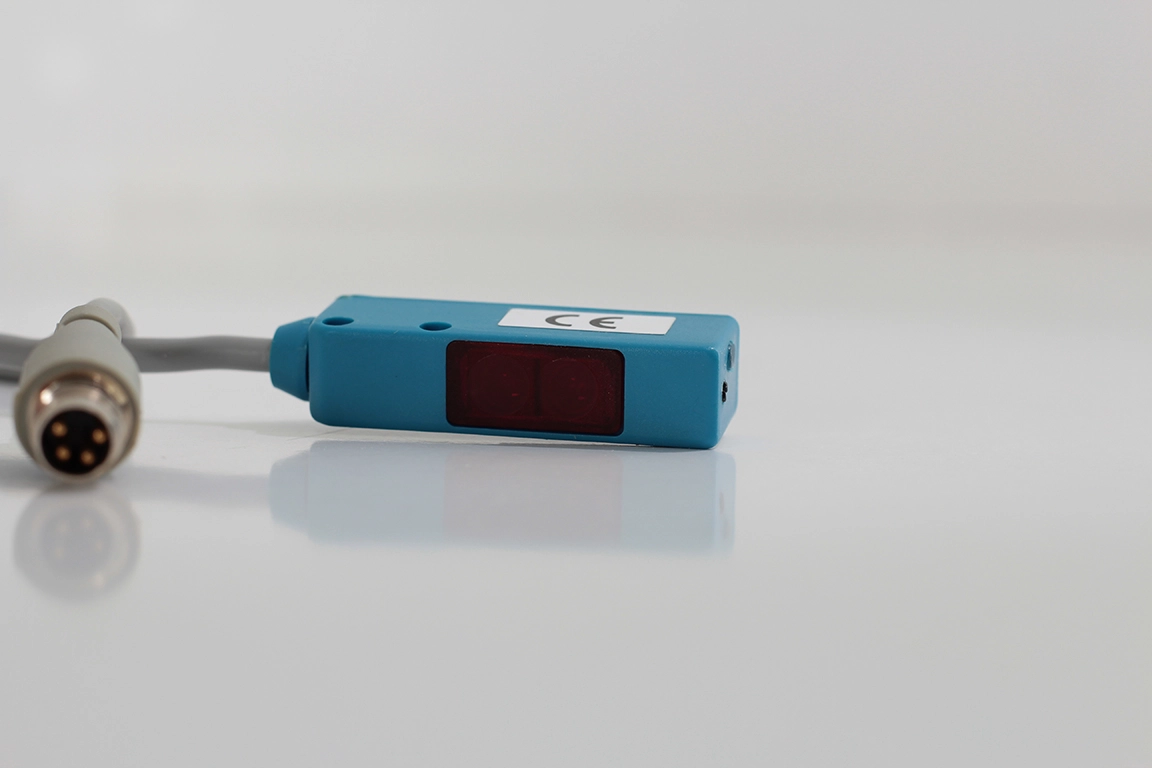

• ✅ Bağlantı: M8 fiş, 4 pin, pigtail, kablosuz (C0)

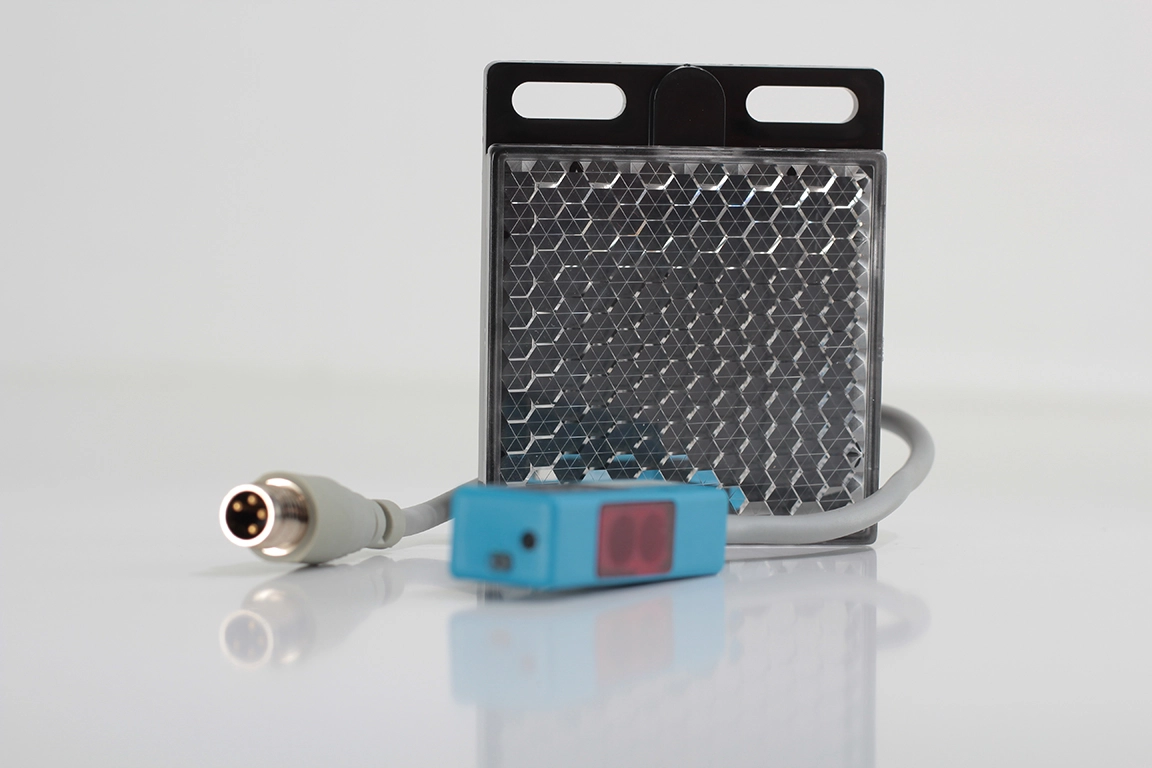

• ✅ Reflektör: 50×50 mm reflektör ürünle birlikte dahildir
• ✅ Gövde: Sağlam plastik | Boyutlar: 10 × 13,5 × 40 mm, montaj deliği Ø3,1 mm
• ✅ Koruma Sınıfı: IP 65 ve IP 67

Teknik Özellikler

• ✔ Tepki Süresi: t_on veya t_off ≤ 1 ms
• ✔ Anahtarlama Frekansı: ≤ 500 Hz
• ✔ Akım Tüketimi: ~25 mA
• ✔ Işık Kaynağı: Kırmızı LED (modüle), 6 kHz modülasyon frekansı
• ✔ Kalıntı Voltaj: 100 mA'da ≤ 2 V | 10 mA'da ≤ 1 V
• ✔ Çalışma Sıcaklığı: 0 °C – +50 °C
• ✔ Depolama Sıcaklığı: -20 °C – +80 °C
• ✔ Harici Işık Bağışıklığı: Yapay ışık ≤ 5.000 lux | Gün ışığı ≤ 10.000 lux
• ✔ Besleme Koruması: Ters polarite koruması
• ✔ Çıkış Koruması: Kalıcı kısa devre ve aşırı yük koruması

Bağlantı Şeması – PNP Versiyonu (M8, 4 Pin)

• 1️⃣ Pin 1 – Kahverengi: (+) 10 – 30 VDC besleme
• 2️⃣ Pin 4 – Siyah: Çıkış – PNP, maks. 100 mA
• 3️⃣ Pin 3 – Mavi: GND (0 V)
• 4️⃣ Pin 2 – Beyaz: Lo/Do seçimi – Light-ON veya Dark-ON mod seçimi

Tipik Uygulama Alanları

• ✔ Konveyör hatlarında parlak yüzeyli nesnelerin tespiti
• ✔ Montaj makinelerinde küçük parçaların konumlanması ve varlık kontrolü
• ✔ Metal şeritte kopuk veya delik tespiti
• ✔ Vida konveyöründe sayma uygulamaları
• ✔ Dar ve kısıtlı montaj alanı gerektiren uygulamalar

Sipariş Bilgileri – B 989 S Serisi

• ✔ B 989 SN – NPN, 2 m kablo | Part No.: 10401438
• ✔ B 989 SP – PNP, 2 m kablo | Part No.: 10401439
• ✔ B (C0) 989 SN – NPN, M8 fiş pigtail | Part No.: 10401440
• ✔ B (C0) 989 SP – PNP, M8 fiş pigtail | Part No.: 10401441
• ✔ Kablo Tip C2 – 2 m M8 kablo | Part No.: 11261135
• ✔ Kablo Tip C5 – 5 m M8 kablo | Part No.: 11261136
