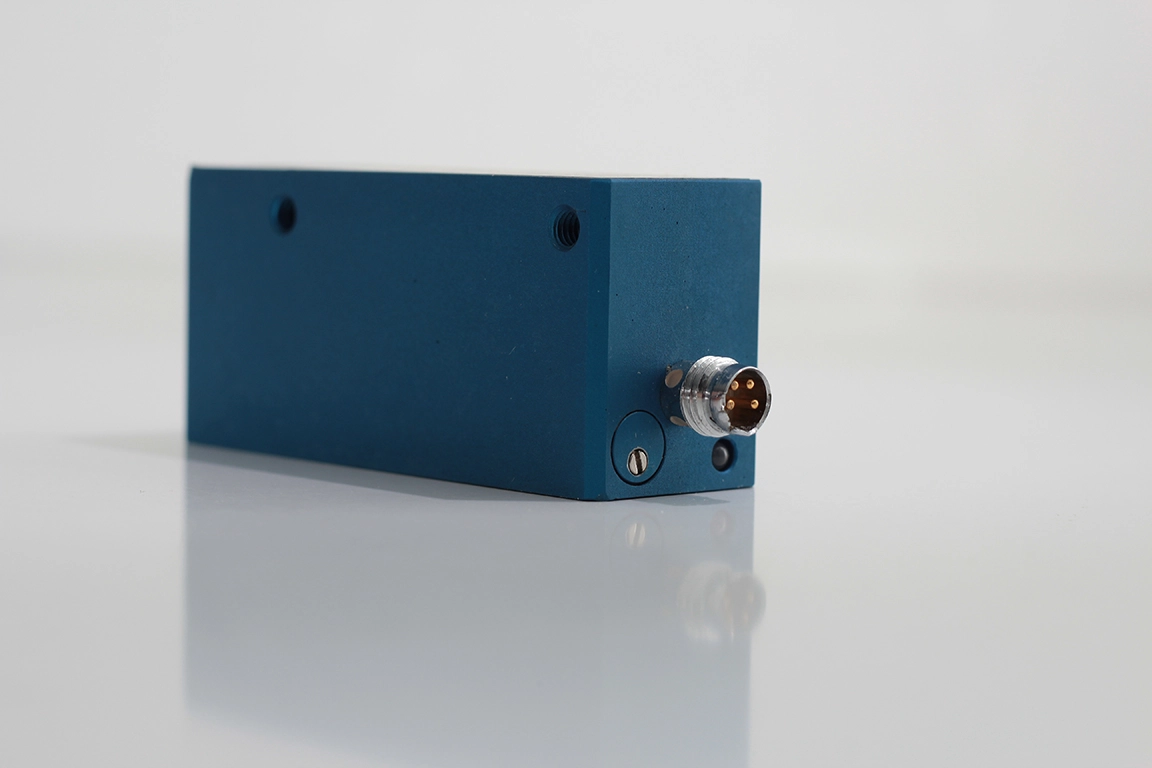

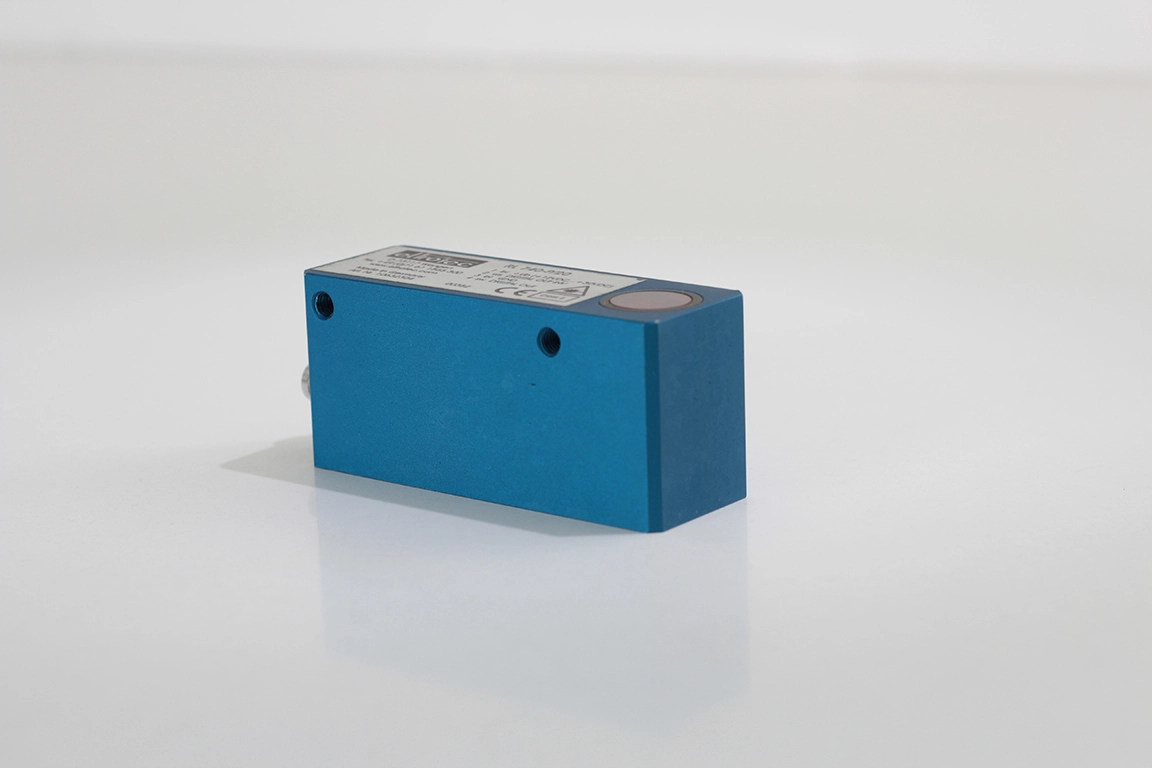

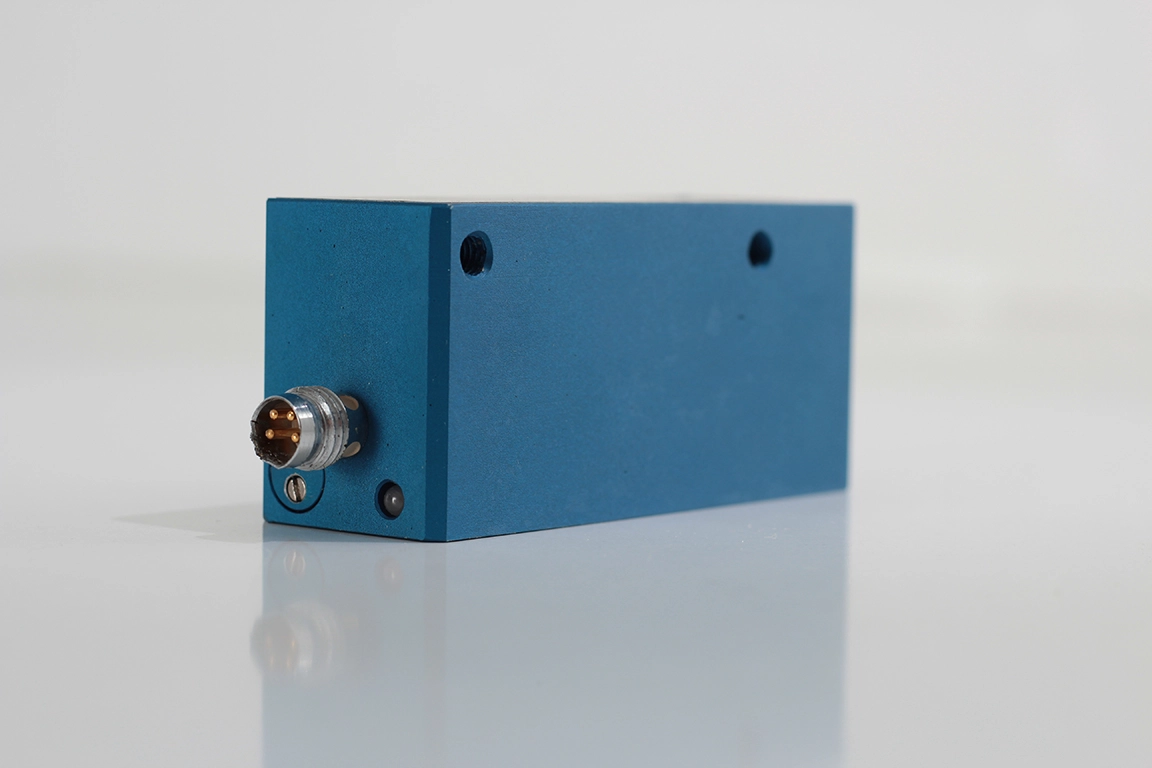

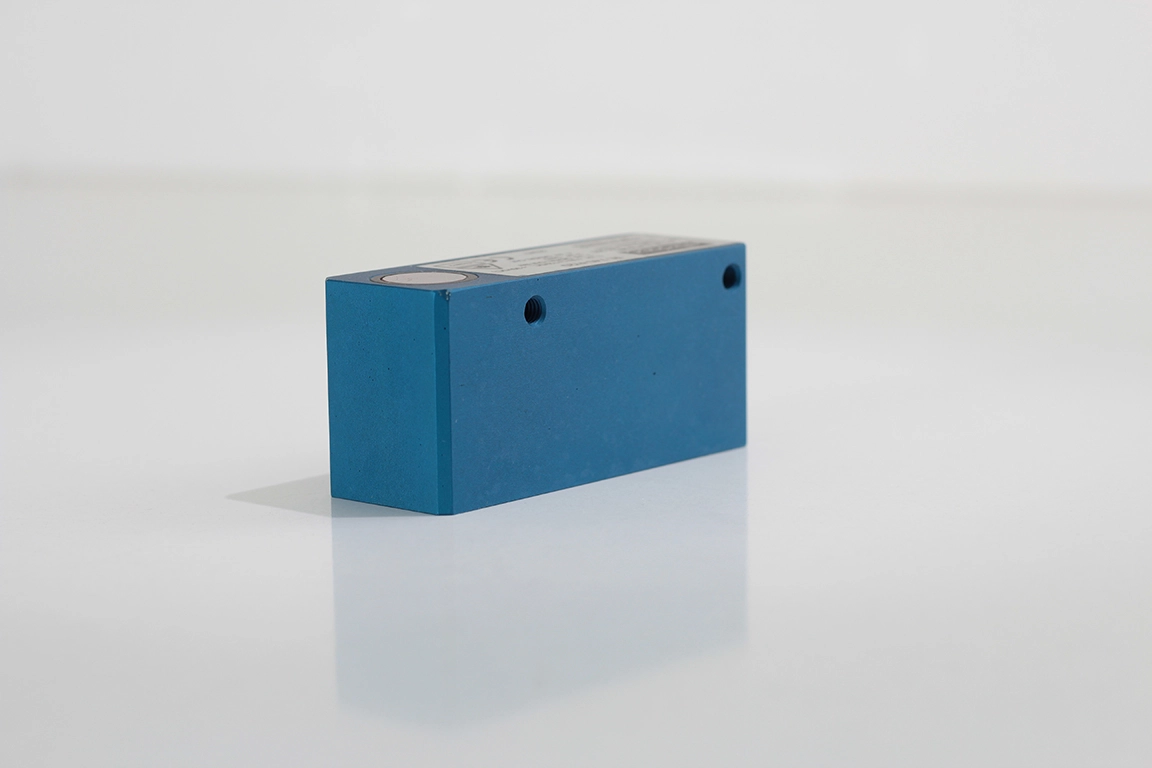

Eltrotec RL 740 P/20 Lazer Refleks Sensör – 20 m Algılama, Lazer Sınıf 2, PNP/NPN, IP 67

Eltrotec RL 740 P/20, reflektörlü çalışan yüksek hassasiyetli bir lazer refleks ışık bariyeri ve yoğunluk sensörüdür. Görünür kırmızı lazer ışını (670 nm) ve otokolimasyonu prensibi ile çalışan sensör; maks. 20 m algılama mesafesi, ≥ 0,3 mm minimum nesne tespiti ve 200 µm tekrarlanabilirlik değerleriyle hassas uygulamalara hitap eder. RL 740 P/20, potansiyometre ile hassasiyet ayarı yapılan stand-alone versiyondur; PC parametrizasyonu gerektirmez. Rijit alüminyum gövde, cam optik ve IP 67 koruma sınıfıyla ağır endüstriyel koşullara dayanıklıdır.

Temel Özellikler

✅ Algılama Mesafesi: Maks. 20 m (reflektörle)
✅ Tekrarlanabilirlik: 200 µm
✅ Min. Algılanabilir Nesne: ≥ 0,3 mm
✅ Lazer Işın Tipi: Görünür kırmızı lazer, 670 nm dalga boyu
✅ Lazer Koruma Sınıfı: Sınıf 2 (EN 60825-1:1994)
✅ Besleme Gerilimi: 12 – 32 VDC
✅ Çıkış Tipi: PNP ve NPN (ters çıkış dahil), maks. 100 mA
✅ Anahtarlama Frekansı: ≤ 6 kHz
✅ Hassasiyet Ayarı: Potansiyometre ile sahada kolay ayar (stand-alone sistem)
✅ Light-ON / Dark-ON: Seçilebilir anahtarlama modu
✅ Durum Göstergesi: Anahtarlama durumu ve tolerans LED ile görsel izleme
✅ Bağlantı: M8 fiş, 4 pin
✅ Gövde: Rijit alüminyum, cam optik | Ağırlık: ~100 g
✅ Koruma Sınıfı: IP 67

Teknik Özellikler

✔ Besleme Dalgalanması: ≤ %10
✔ Akım Tüketimi: ~100 mA tipik
✔ Çıkış Akımı: ≤ 100 mA tipik
✔ Çalışma Sıcaklığı: -20 °C – +65 °C
✔ Maks. Bağıl Nem: %90 (yoğuşmasız)
✔ İzin Verilen Ortam Işığı: ≤ 5.000 lux
✔ Gövde Malzemesi: Alüminyum
✔ Boyutlar (P/20): 68 × 31 × 24 mm

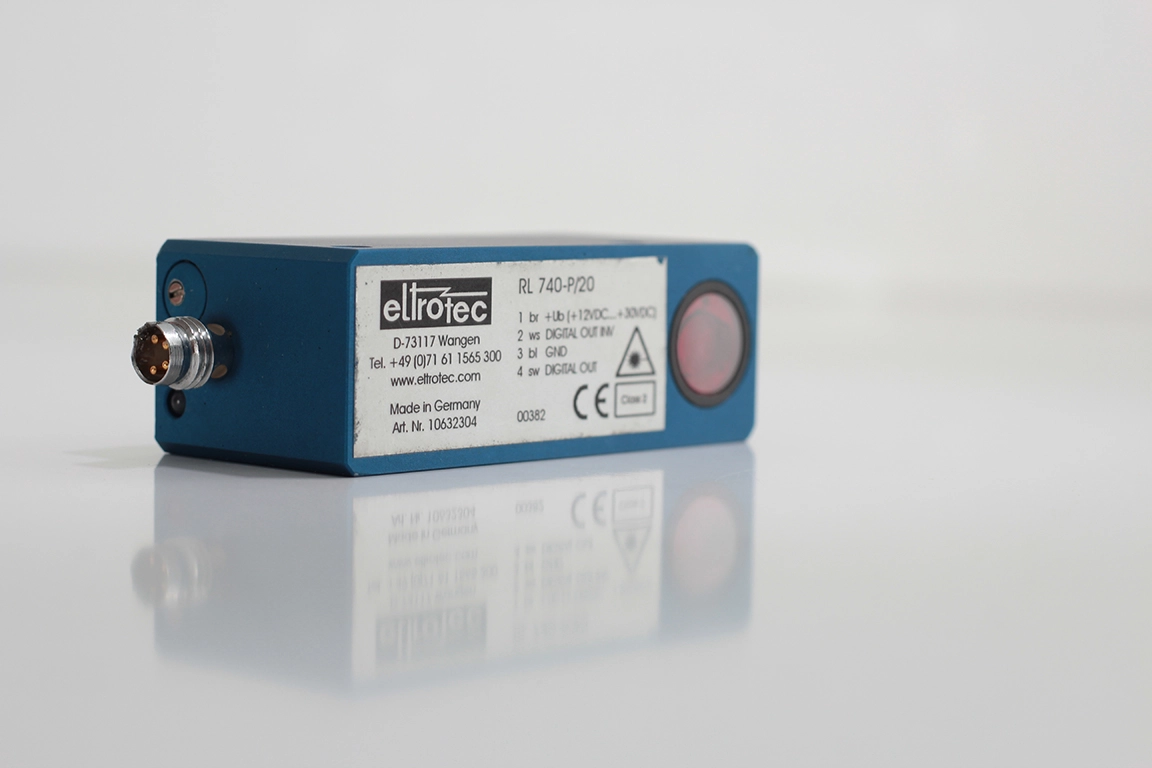

Bağlantı Şeması – RL 740 P/20 (M8, 4 Pin)

1️⃣ Pin 1 – Kahverengi: (+) 12 – 32 VDC besleme
2️⃣ Pin 2 – Beyaz: Ters çıkış (OUT inv.)
3️⃣ Pin 3 – Mavi: GND (0 V)
4️⃣ Pin 4 – Siyah: Çıkış (OUT)

RL 740 P/20 ile RL 740 PC/20 Arasındaki Fark

Aynı platformu paylaşan bu iki versiyon yalnızca parametrizasyon yöntemi bakımından ayrışır:

✔ RL 740 P/20: Potansiyometre ayarlı, stand-alone sistem — PC bağlantısı gerekmez, 200 µm tekrarlanabilirlik
✔ RL 740 PC/20: Windows yazılımı (RL-Scope) ile parametrizasyon — referans değeri, eşik, ortalama, lazer gücü PC'den ayarlanabilir; 0-10 V analog çıkış, 50 µm tekrarlanabilirlik, yoğunluk sensörü olarak kullanılabilir
✔ Sahada hızlı devreye alma ve sade kullanım için P/20, gelişmiş sinyal analizi ve kontrast işareti tespiti için PC/20 tercih edilir

Tipik Uygulama Alanları

✔ Tel ve ince kablo tespiti
✔ Matkap kırığı (drill fracture) kontrolü
✔ Çift katman kontrolü (double layer control)
✔ Küçük parça ve elektronik bileşen sayımı
✔ Küçük parça tanımlama ve kimlik doğrulama
✔ Uzak mesafeli opak nesne algılama

Sipariş Bilgileri

✔ RL 740 P/20 – Potansiyometre ayarlı | Part No.: 10632304
✔ RL 740 PC/20 – Windows yazılımı dahil | Part No.: 10632299
✔ Kablo M8, 2 m | Part No.: 11261135
✔ Reflektör E600 | Part No.: 11261138
✔ PC Bağlantı Kablosu – 5 pin Binder 712, 2 m (PC/20 parametrizasyonu için) | Part No.: 11232239
