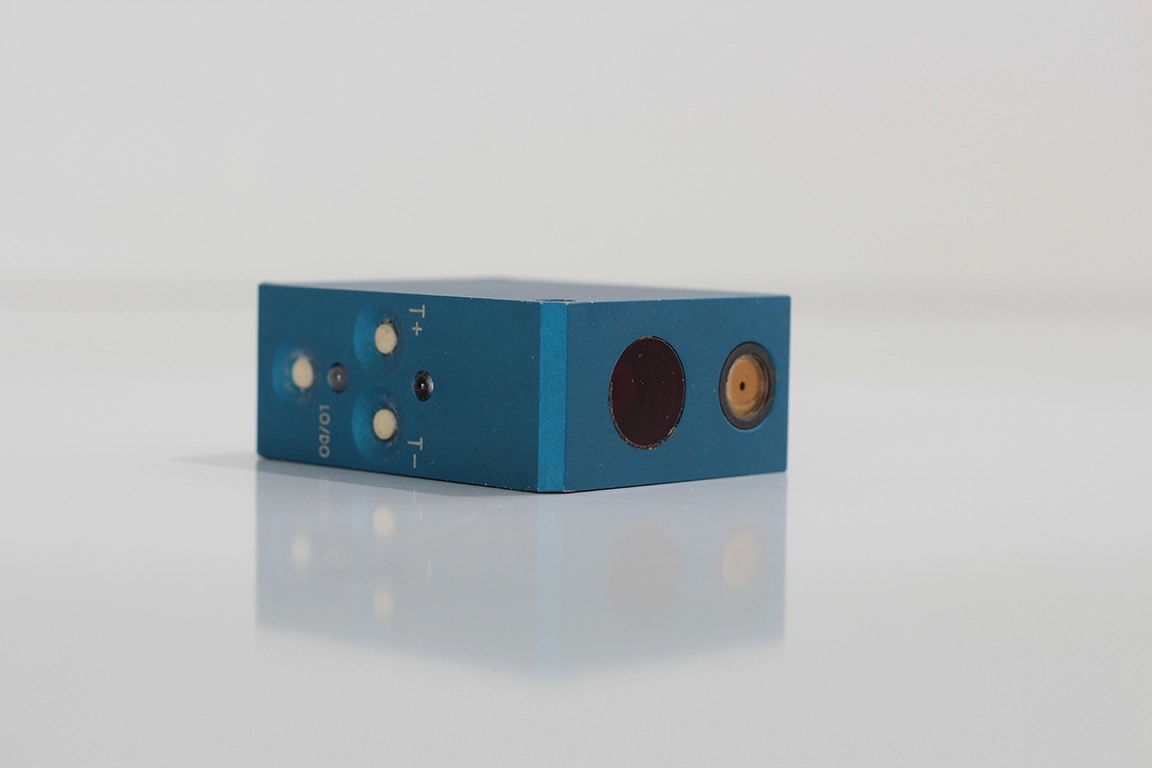

Eltrotec RT 74/L Lazer Refleks Sensör – Arka Plan Bastırmalı, Tolerans Çıkışlı, IP 68, 12-32 VDC

Eltrotec RT 74/L, arka plan bastırma (background suppression) özellikli, yüksek hassasiyetli bir lazer refleks sensördür. 45 mm sabit çalışma mesafesinde ±1,5 mm algılama bandı ve ≤ 0,01 mm tekrarlanabilirlik değeriyle tel tespiti, katman kontrolü ve küçük elektronik parça denetimi gibi mikron hassasiyeti gerektiren uygulamalara hitap eder. Standart anahtarlama çıkışına ek olarak Tolerans çıkışı bulunur; bu çıkış, nesnenin tanımlanmış tolerans penceresi içinde olup olmadığını bağımsız olarak raporlar. Teach-In fonksiyonu, tuş kilidi ve ayarlanabilir ON/OFF gecikme timer ile esnek ve güvenli devreye alma imkânı sunar. Rijit alüminyum gövde, cam optik ve IP 68 koruma sınıfıyla en zorlu endüstriyel ortamlarda dahi güvenilir çalışma sağlar.

Temel Özellikler

✅ Çalışma Mesafesi (Stand-off): 45 ± 1,5 mm
✅ Algılama Bandı: 0 ± 1,5 mm (çalışma noktası etrafında)
✅ Min. Algılanabilir Nesne: ≥ 0,1 mm
✅ Tekrarlanabilirlik: ≤ 0,01 mm
✅ Spot Boyutu: 50 µm
✅ Lazer Işın Tipi: Görünür kırmızı lazer, 670 nm dalga boyu
✅ Lazer Koruma Sınıfı: Sınıf 2 (EN 60825-1:1994)
✅ Arka Plan Bastırma: Arka plan yüzeylerinden gelen yanlış tetiklemeler otomatik olarak bastırılır
✅ İki Dijital Çıkış: Anahtarlama çıkışı (switching point) + Tolerans çıkışı (tolerance window)
✅ Besleme Gerilimi: 12 – 32 VDC
✅ Çıkış Tipi: PNP ve NPN, maks. 200 mA
✅ Anahtarlama Frekansı: ≤ 1,5 kHz
✅ Teach-In Fonksiyonu: Tuş ile öğrenme; Light-ON / Dark-ON seçimi
✅ Tuş Kilidi (Keyboard Lock): Devreye alma sonrası ayar güvenliği
✅ ON/OFF Gecikme Timer: Ayarlanabilir (200, 100, 50, 25, 0 ms adımlar)

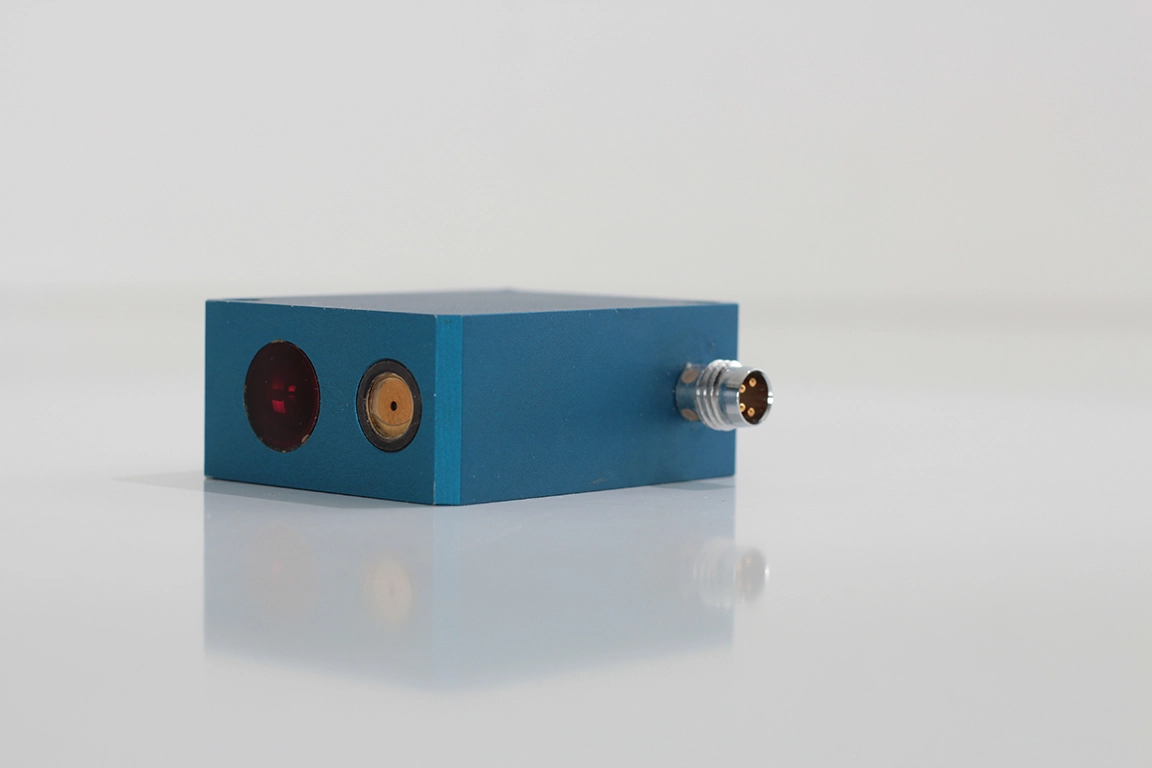

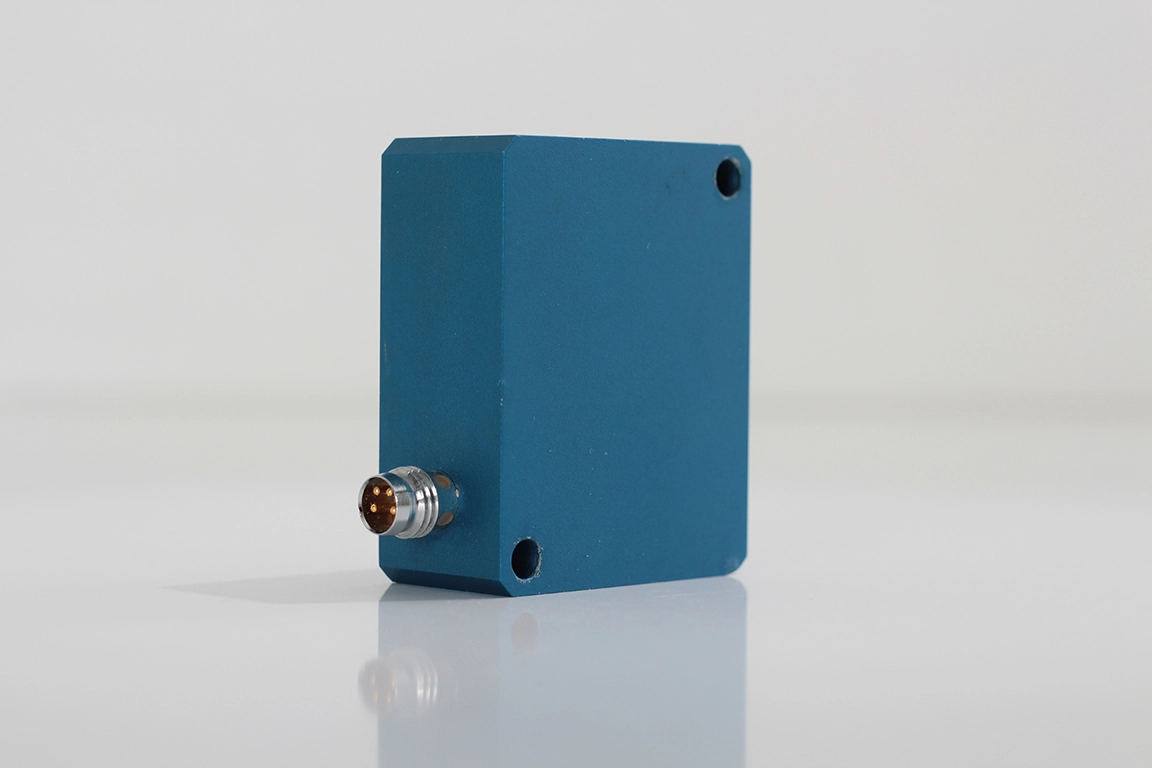

✅ Bağlantı: M8 fiş, 4 pin
✅ Gövde: Rijit alüminyum, cam optik | Ağırlık: ~100 g
✅ Koruma Sınıfı: IP 68

Teknik Özellikler

✔ Besleme Dalgalanması: ≤ %10
✔ Akım Tüketimi: ~120 mA
✔ Çalışma Sıcaklığı: -20 °C – +60 °C
✔ Maks. Bağıl Nem: %90 (yoğuşmasız)
✔ İzin Verilen Ortam Işığı: ≤ 50.000 lux
✔ Boyutlar: 50 × 40 × 45 mm
✔ Montaj Deliği: Ø4,2 mm

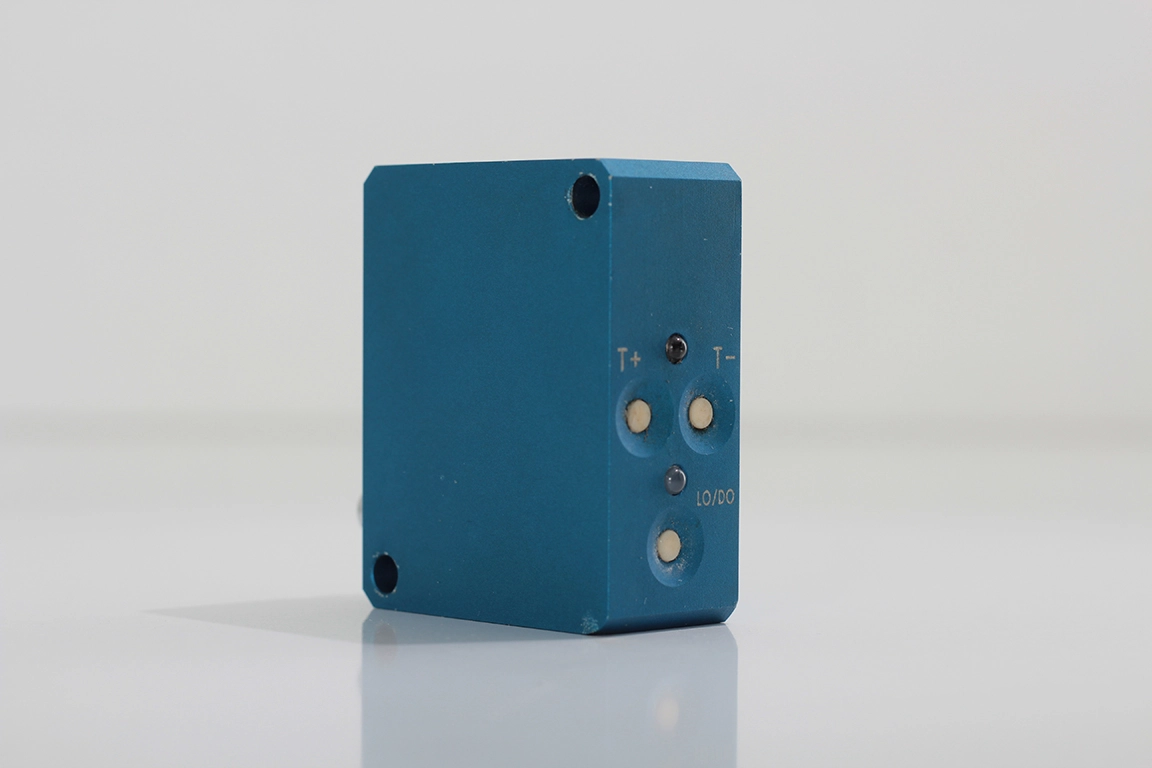

Tolerans Çıkışı ve LED Gösterge Sistemi

RT 74/L'nin en belirgin özelliği, tek çıkışlı sensörlerin ötesinde iki bağımsız dijital çıkış sunmasıdır. Bu yapı sayesinde nesnenin hem varlığı hem de tolerans penceresi içinde olup olmadığı eş zamanlı olarak izlenebilir.

1️⃣ Yeşil/Sarı LED – Switching Point: Nesne algılama noktasındayken aktif; anahtarlama çıkışı durumunu gösterir
2️⃣ Kırmızı LED – Tolerance: Nesne tolerans penceresi dışına çıktığında aktif; tolerans çıkışı durumunu gösterir
3️⃣ Tolerans Penceresi Ayarı: Ön paneldeki tuşlarla artırılıp azaltılabilir
4️⃣ Light-ON / Dark-ON Seçimi: Ön paneldeki seçim tuşuyla anahtarlama polaritesi ayarlanır
