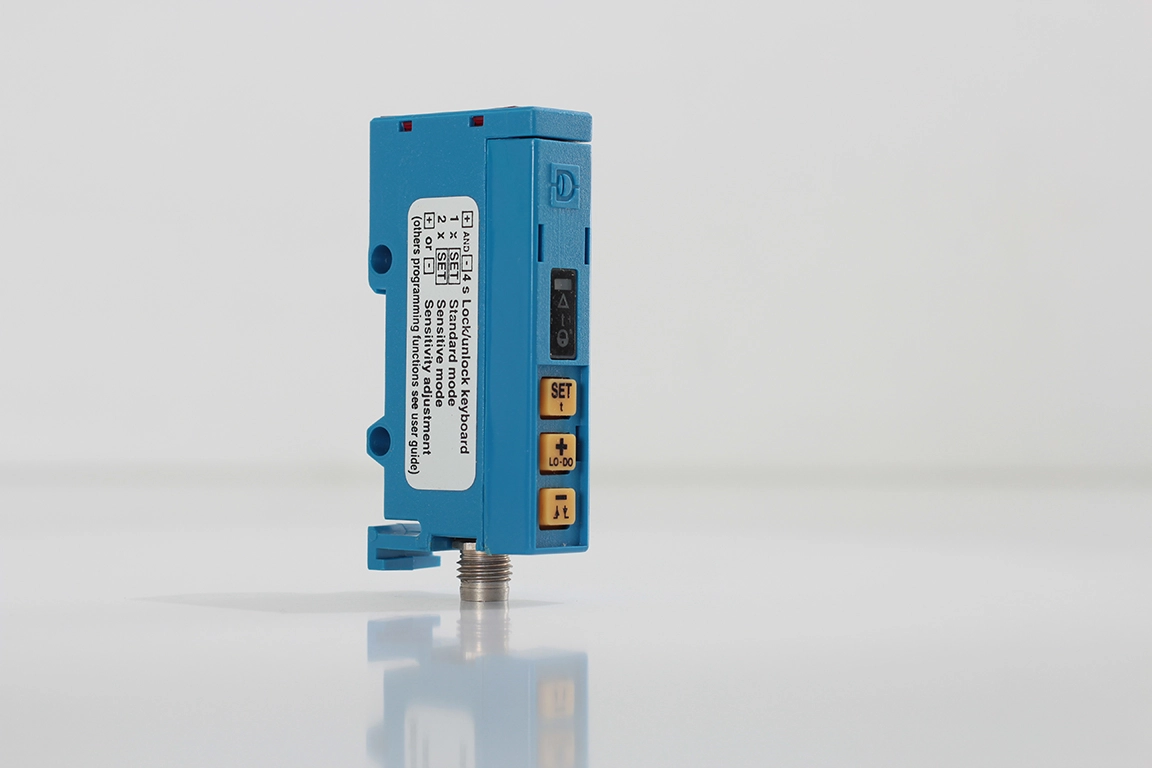

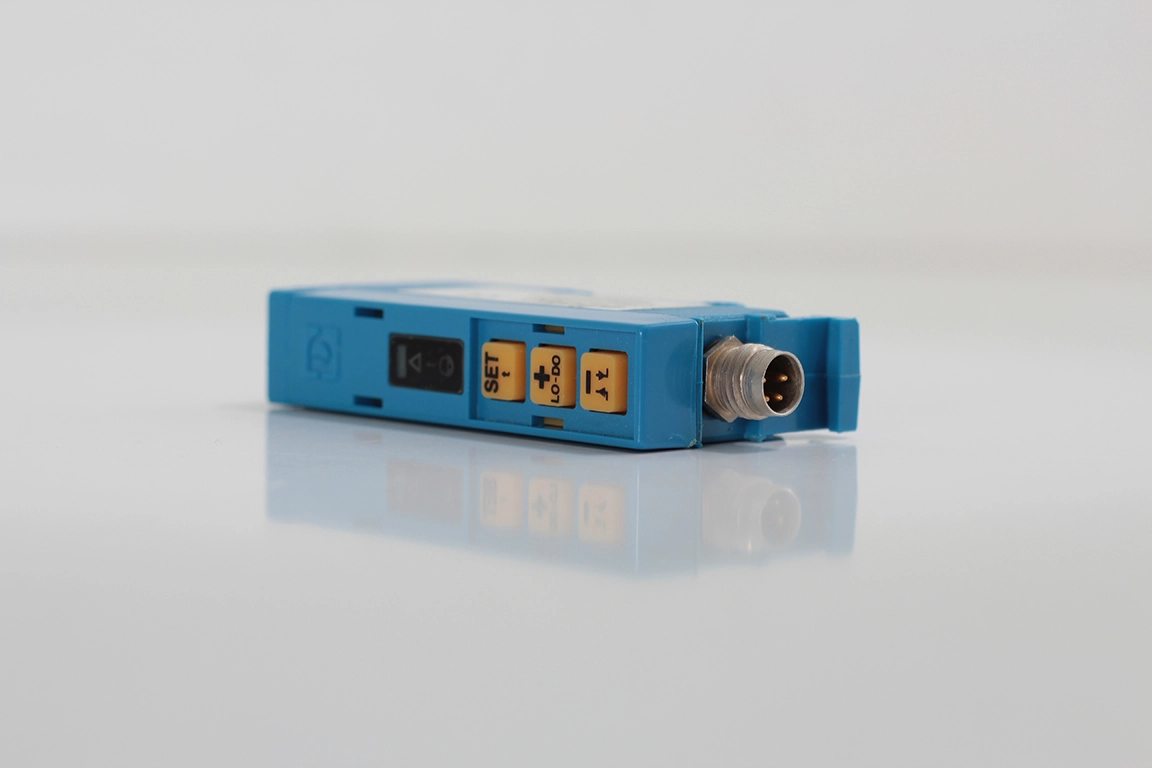

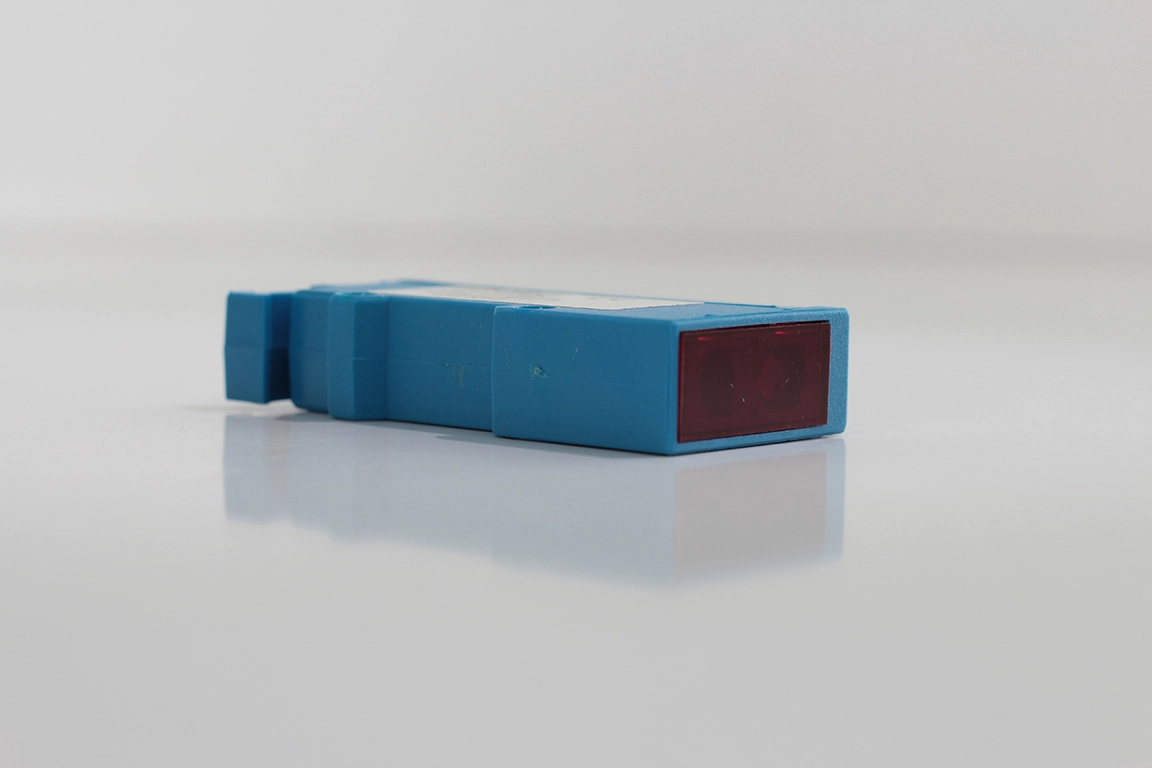

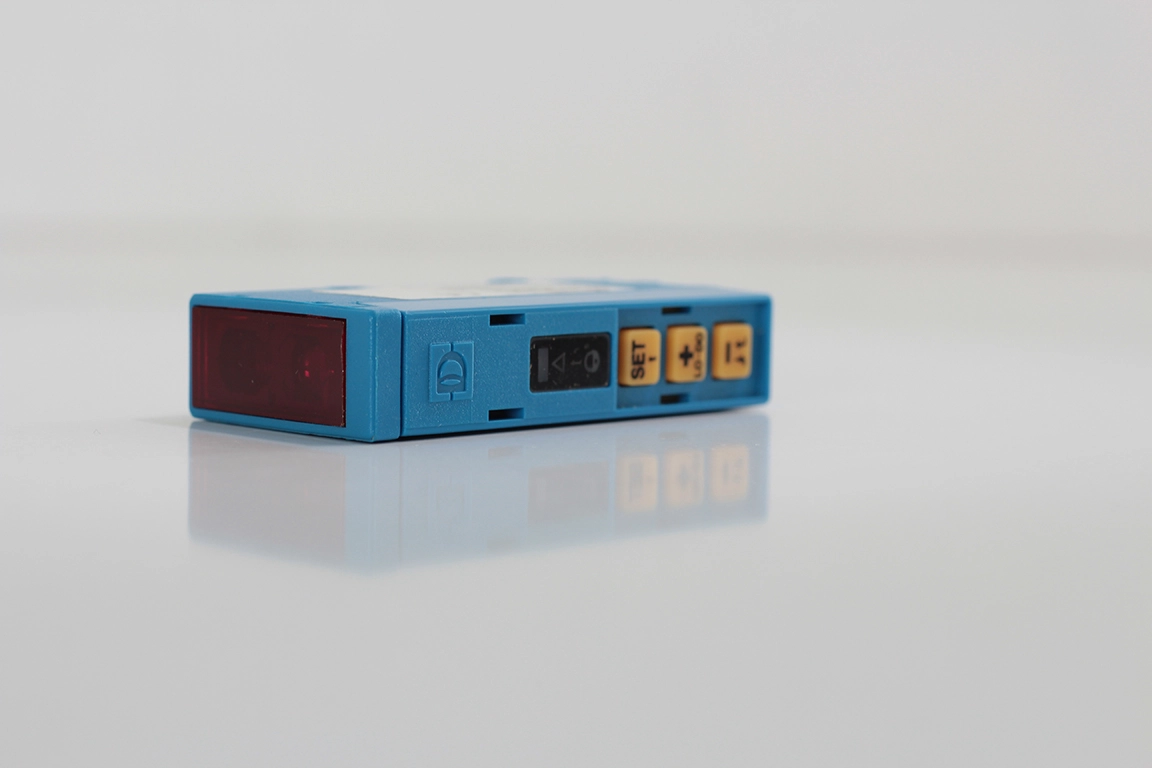

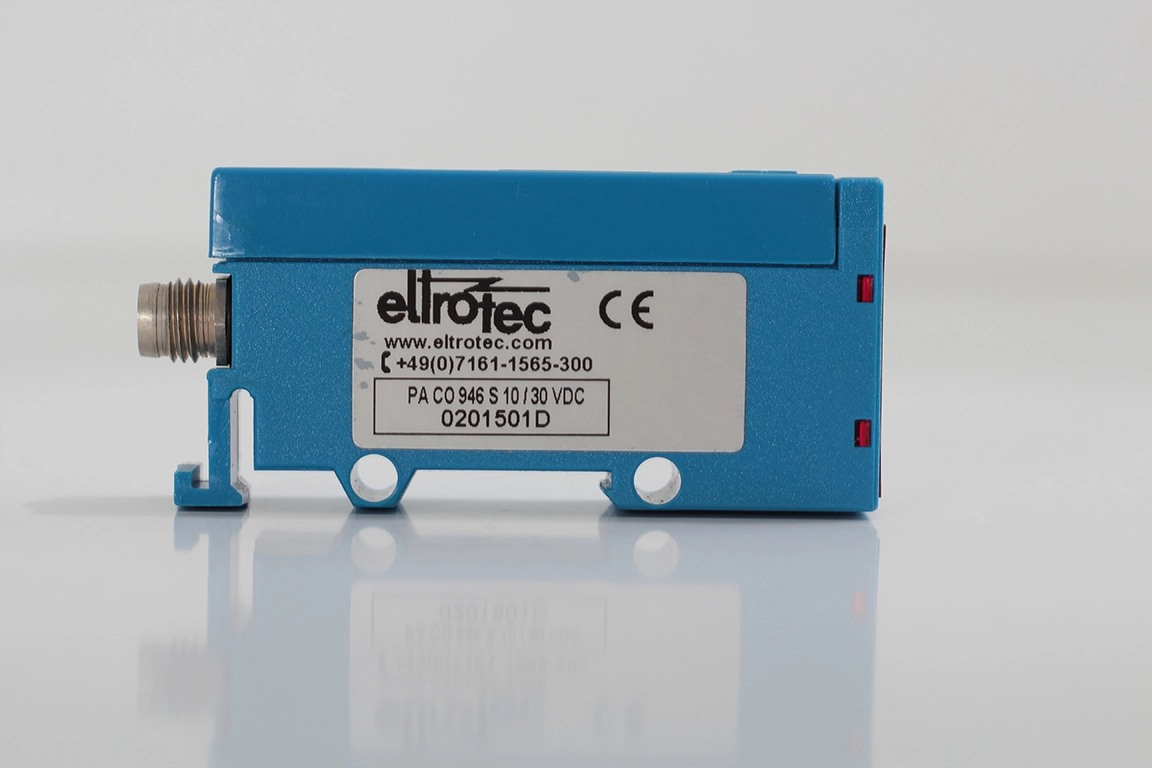

Eltrotec PA C0 946 S Retroreflektif Difüz Optik Sensör – Teach-In

Eltrotec PA C0 946 S, düz eksenli (axial) ışık emisyonlu ve Teach-In fonksiyonlu bir retroreflektif difüz yansıma (diffuse reflection) fotoelektrik sensördür. Reflektör gerektirmeksizin maksimum 500 mm ayarlanabilir algılama mesafesi sunar. Büyük Teach-In tuşu ve +/– hassasiyet tuşları ile saha ayarı son derece kolaydır; Extern Teach girişi sayesinde uzaktan öğretme de mümkündür. Ayarlanabilir ON/OFF gecikme timer, Soil control (kirlilik kontrolü) ve Alignment control (hizalama göstergesi) ile kapsamlı bir tanılama altyapısı sunar. M8 fiş bağlantısı (C0, kablosuz) ve IP 65 koruma sınıfıyla montaj hatları, depolama sistemleri ve konveyör uygulamalarında güvenilir çalışma sağlar.

Temel Özellikler

✅ Sensör Tipi: Retroreflektif difüz yansıma – düz eksen (PA tipi, straight light emission)
✅ Algılama Mesafesi: Maks. 500 mm (ayarlanabilir)
✅ Teach-In Fonksiyonu: Büyük Teach tuşuyla otomatik eşik öğrenme; Extern Teach girişi desteği
✅ ON/OFF Gecikme Timer: 0 – 5 s, 11 kademe (ilk adım 40 ms, sonraki adımlar 500 ms)
✅ Soil Control: Kirli optik durumunda LED uyarısı
✅ Alignment Control: Hizalama göstergesi ile kolay montaj
✅ Besleme Gerilimi: 10 – 30 VDC
✅ Çıkış Tipi: PNP / NPN, maks. 100 mA; Light-ON / Dark-ON seçilebilir
✅ Tuş Kilidi (Key Lock): Devreye alma sonrası ayar güvenliği

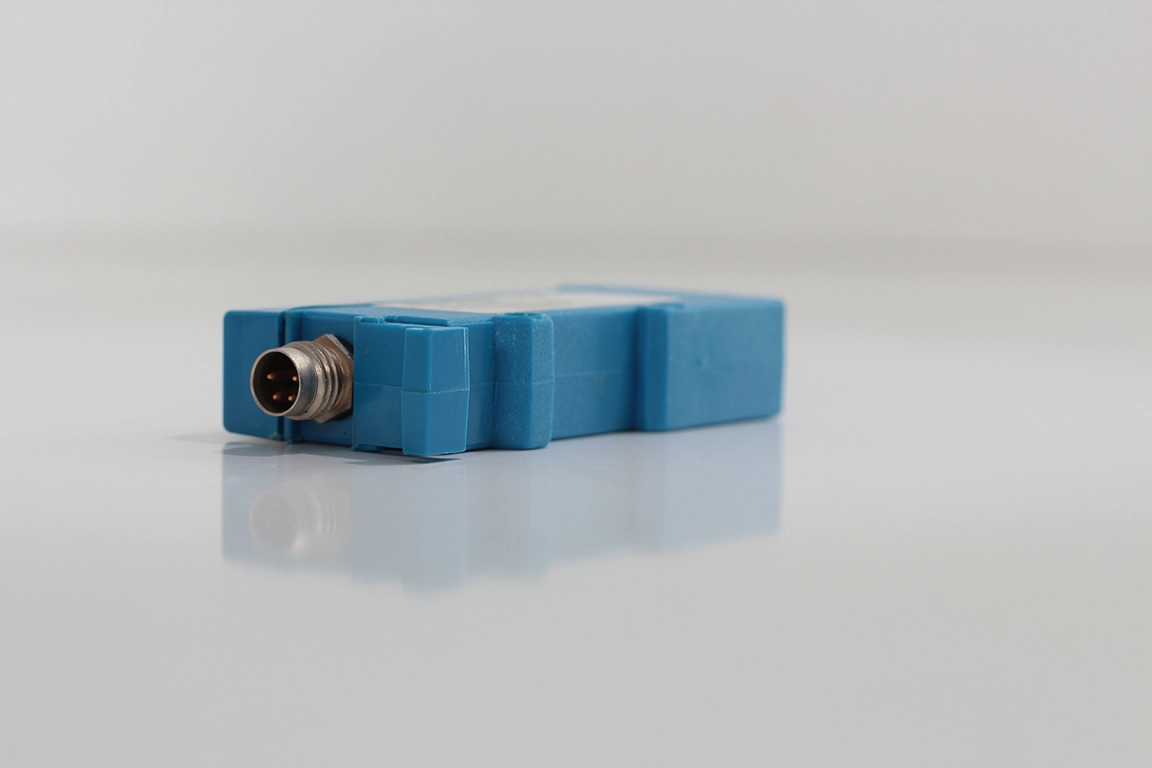

✅ Bağlantı: M8 fiş, 4 pin, kablosuz (C0) – ayrıca 2 m ve 5 m M8 kablo sipariş edilebilir
✅ Montaj: DIN ray montajı, hızlı montaj soketi (13 mm dar profil)
✅ Gövde: Polikarbonat, ~30 g | Boyutlar: 60 × 13 mm (ön yüz), derinlik 30 mm
✅ Koruma Sınıfı: IP 65

Teknik Özellikler

✔ Tepki Süresi: t_on veya t_off ≤ 500 µs
✔ Anahtarlama Frekansı: ≤ 1 kHz
✔ Akım Tüketimi: ≤ 45 mA
✔ Işık Kaynağı: Kızılötesi (infrared) LED, tipik 8 kHz modülasyon frekansı
✔ Kalıntı Voltaj: 100 mA'da ≤ 2 V | 10 mA'da ≤ 1 V
✔ Çalışma Sıcaklığı: 0 °C – +60 °C
✔ Depolama Sıcaklığı: -20 °C – +80 °C
✔ Harici Işık Bağışıklığı: Yapay ışık 10.000 lux | Güneş ışığı 20.000 lux
✔ Besleme Koruması: Ters polarite koruması
✔ Çıkış Koruması: Kısa devre koruması
✔ Extern-Teach: Teach: <1,4 V | No teach: >3 V

Bağlantı Şeması (M8, 4 Pin)

1️⃣ Pin 1 – Kahverengi: (+) 10 – 30 VDC besleme
2️⃣ Pin 4 – Siyah: Çıkış – PNP/NPN, maks. 100 mA (pull-up/down R=10 kΩ)
3️⃣ Pin 3 – Mavi: GND (0 V)
4️⃣ Pin 2 – Beyaz: Extern Teach girişi

PA 946 S ile PA 966 S Arasındaki Fark

Her iki sensör de düz eksenli difüz yansıma tipidir; ancak 966 S aşağıdaki ek özelliklerle donatılmıştır:

✔ PA 946 S: Teach-In + ON/OFF timer + Extern Teach — maks. 500 mm algılama
✔ PA 966 S: Tüm PA 946 S özellikleri + LED bargraf hassasiyet göstergesi + maks./min. sinyal uyarısı — maks. 500 mm algılama
✔ Sinyal marjının görsel takibi gerekmiyorsa PA 946 S ekonomik ve yeterli bir seçimdir
