AECO FotoStar FTQ-CBR-H | Dikdörtgen Fotoelektrik Sensör

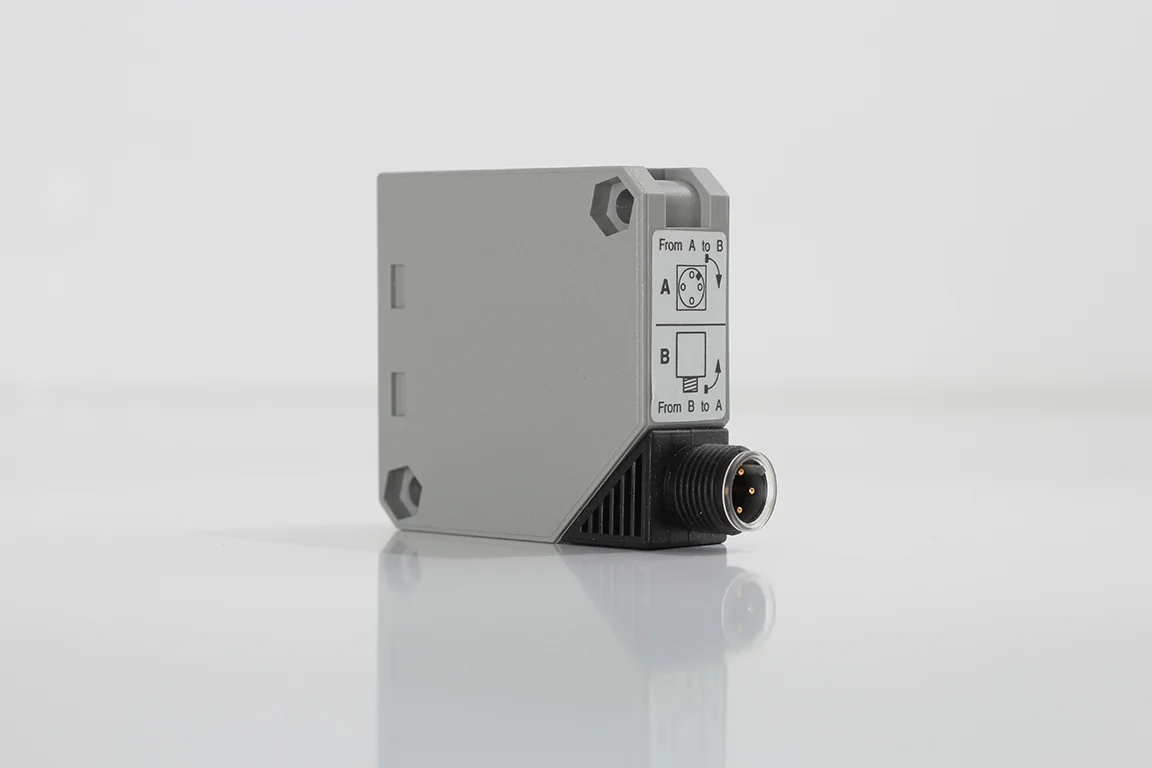

AECO FotoStar FTQ-CBR-H, dar dikdörtgen gövdeli, M12 bağlantılı bir fotoelektrik alıcı sensördür. Küçük hacimde hızlı entegrasyon ve güvenilir nesne algılama sunar — paketleme, etiketleme ve konveyör hatları için uygundur.

Öne çıkan özellikler

✔️ Çalışma gerilimi: 10–30 Vdc.
✔️ Çıkış mantığı: PNP / NPN, NO + NC (seçilebilir).
✔️ Maks. çıkış akımı: yaklaşık 200 mA.
✔️ Konnektör: M12 (H-tip) — hızlı bağlantı/yerel değişim imkânı.
✔️ Kompakt gövde: panel veya makine yan yüzeyine kolay montaj.

Teknik özet

✔ Model: FTQ-CBR-H (FotoStar serisi).
✔ Besleme: 10 ÷ 30 Vdc.
✔ Algılama mesafesi: seri varyantlarına göre ayarlı; muadil dokümanlarda 20 m (2000 cm) gibi uzun mesafe versiyonları listelenmiştir — siparişte modelin menzilini doğrulayın.
✔ Çıkış: PNP / NPN, NO + NC.
✔ Maks. akım: Imax ≈ 200 mA.
✔ Montaj / konektör: M12 (H-tip), pin-renkleri/şeması ürün etiketinde gösterilmiştir — bağlantı yapmadan önce kontrol ediniz.

Neden bu sensör?

Küçük bir pakette çok yönlü bağlantı ve çıkış seçenekleri sunar: hem PNP hem NPN kontrol mantıkları ile çalışabilir, M12 konnektörü sayesinde saha kablolaması ve değiştirme işleri kolaylaşır. Imax ~200 mA olması nedeniyle küçük röleli veya doğrudan girişli uygulamalarda tercih edilir.

Uygulama örnekleri

✅ Konveyör hattı parça var/yok tespiti
✅ Paketleme / etiketleme makineleri
✅ Palet/ambalaj algılama ve üretim hattı kontrolü
✅ Yedek parça / eğitim uygulamaları

Bağlantı ve montaj uyarıları

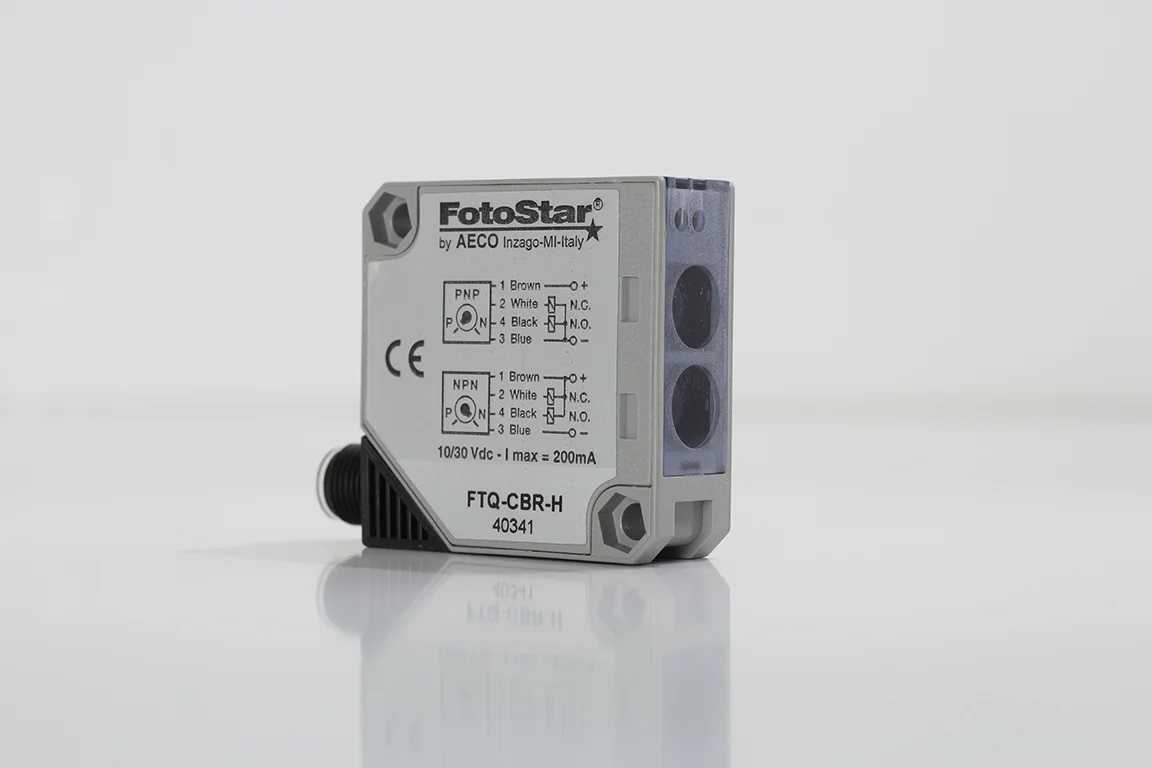

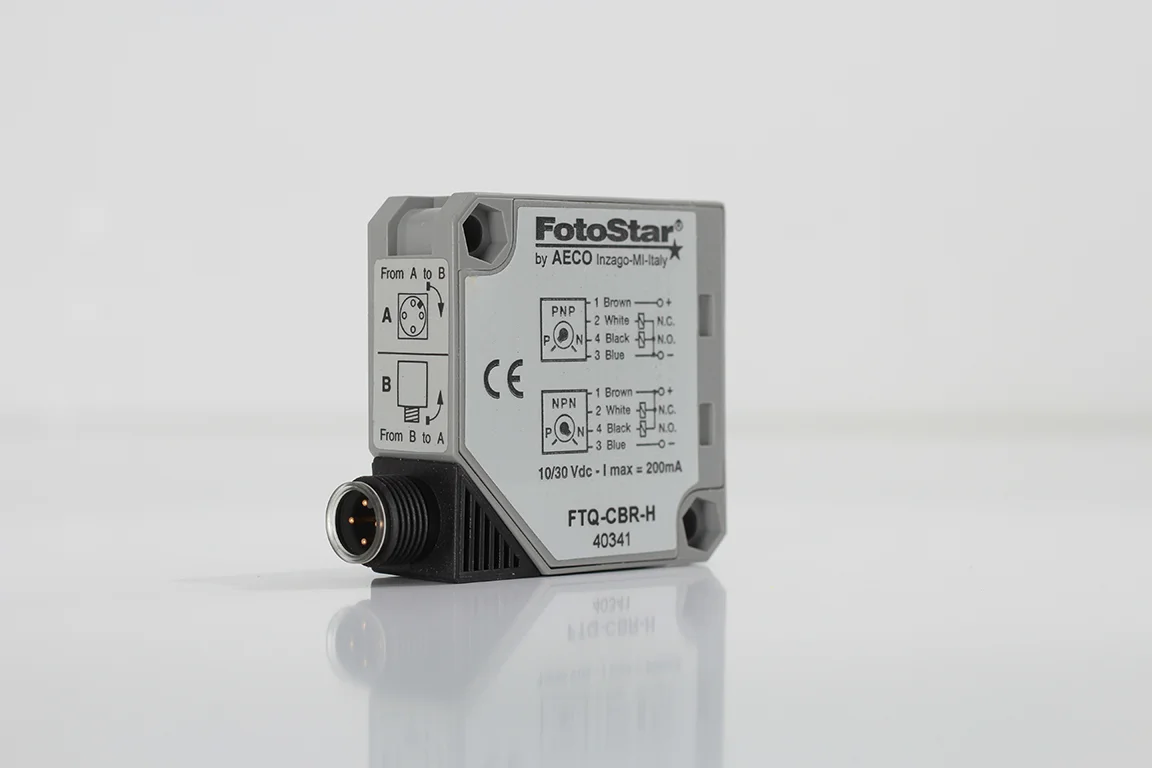

• Etiket/pin-şemasını kontrol etmeden enerji bağlamayın — yanlış pinleme arızaya yol açabilir. (Etiket üzerinde 1 = Brown (+), 3 = Blue (−) vb. gösterimleri bulunur; model varyasyonlarına dikkat.)
• Sensör çıkışı ~200 mA sınırındadır; daha yüksek yükler için ara röle veya sürücü kullanın.
• Optik yüzeyi temiz tutulmalı; toz/yağ/çizikler algılama hassasiyetini düşürür.
