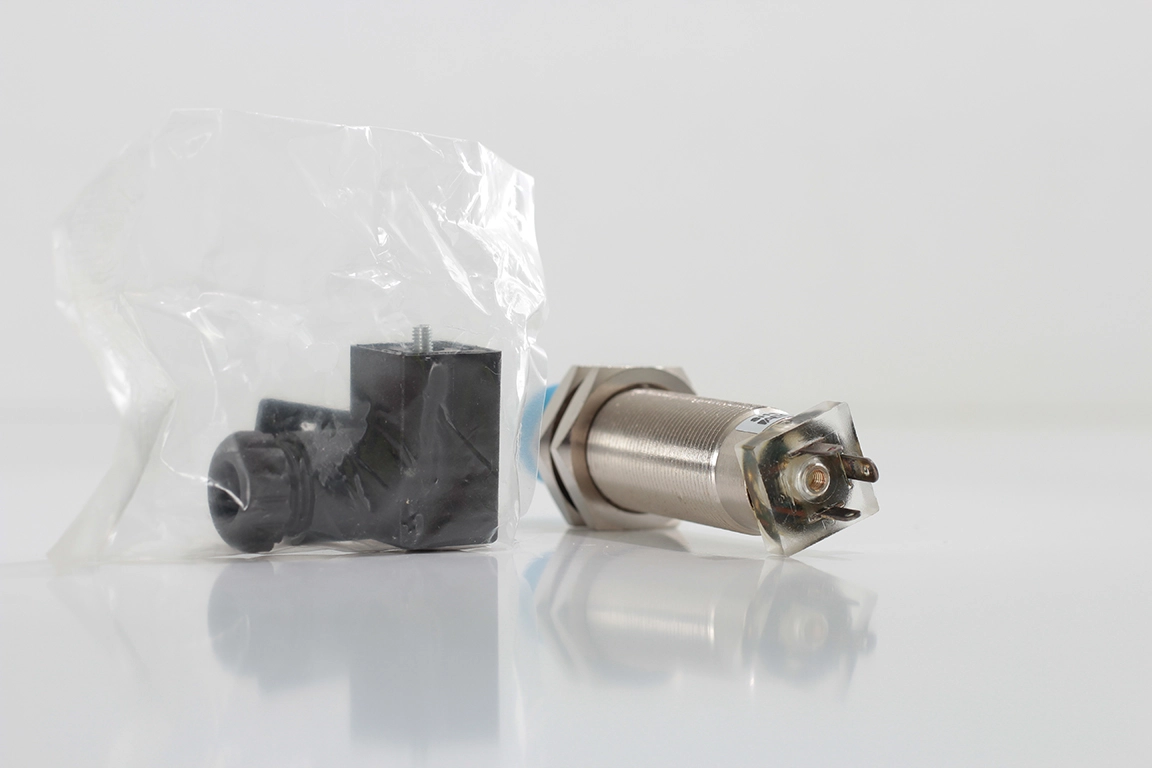

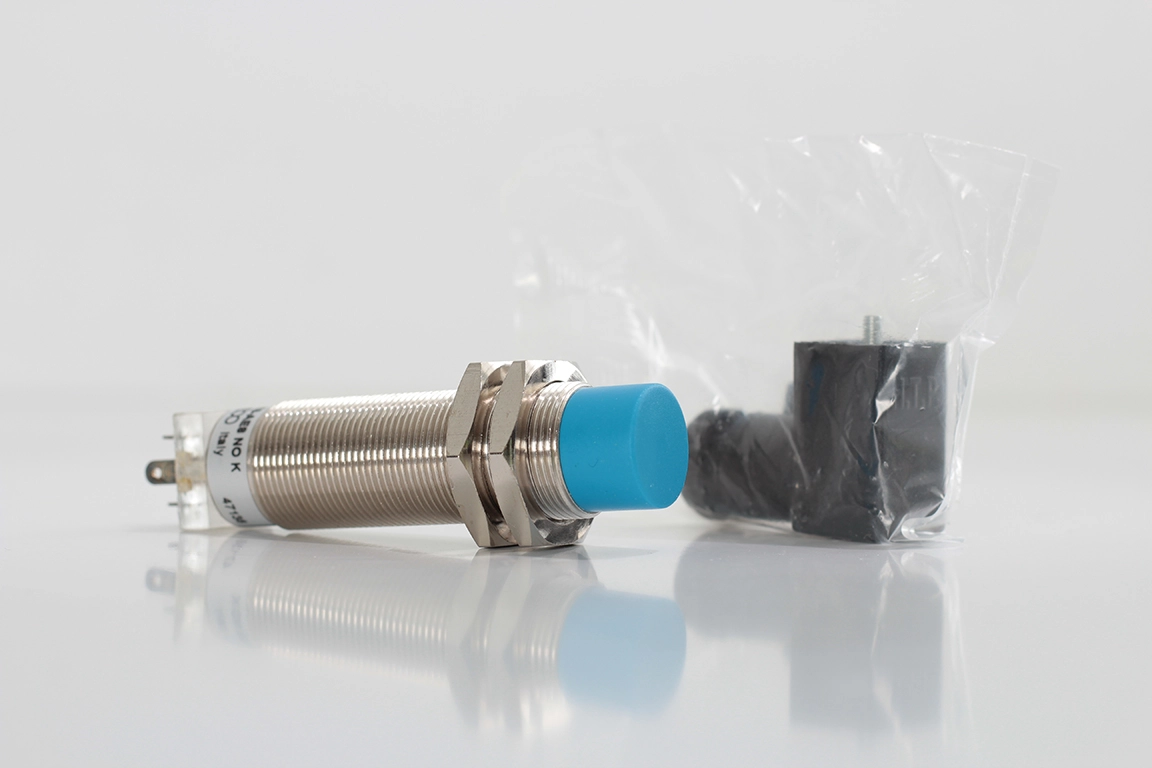

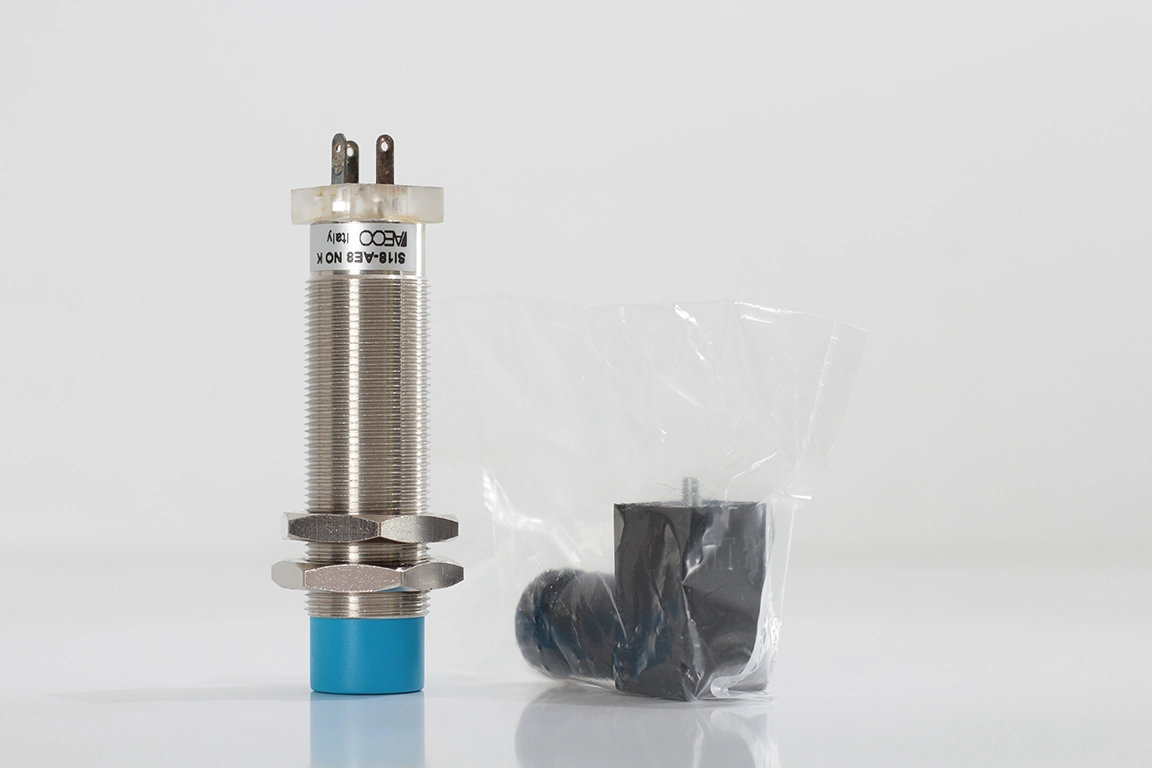

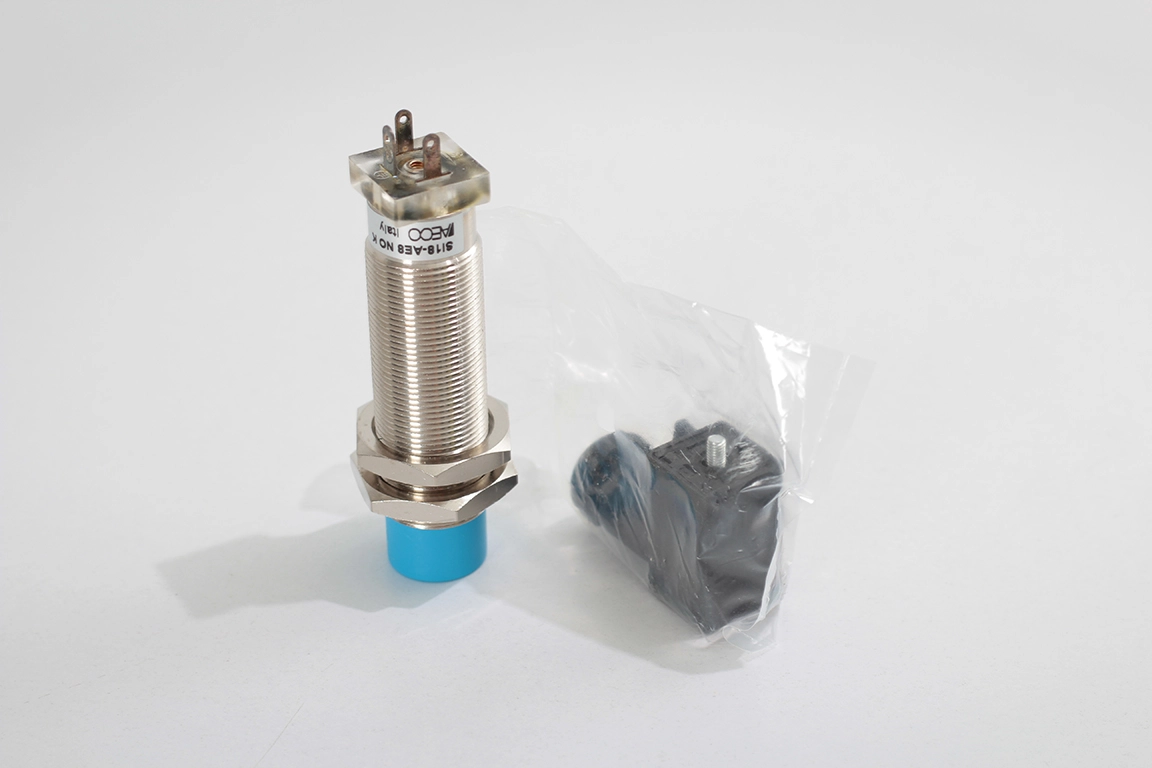

AECO SI18-AE8 NO K — M18x1 Dişli AC Endüktif Sensör, NO Çıkış, 8mm, K Tipi Konnektör (I18000011)

AECO SI18-AE8 NO K, alternatif akım beslemeli, normalde açık (NO) çıkışlı, M18x1 dişli gövdeli bir endüktif proximity sensördür. Aynı serinin M12 konnektörlü versiyonu SI18-AE8 NO H ile özdeş elektriksel ve algılama özelliklerine sahip olan bu model, K tipi 3 kutuplu EN 17301-803 konnektör ile donatılmıştır. 8 mm nominal algılama mesafesi sayesinde M12 gövdeli sensörlere kıyasla daha geniş montaj toleransları ve daha büyük hedef yüzeyleri için uygundur. 20-250V AC geniş gerilim aralığı ile mevcut tesis altyapısına ekstra dönüştürücü gerektirmeksizin doğrudan bağlanır.

Temel Özellikler

• ✔ Besleme türü: Alternatif akım (AC); çalışma gerilimi 20 ÷ 250V
• ✔ Çıkış fonksiyonu: NO (Normalde Açık) — hedef yokken devre açık, hedef varlığında devre kapanır
• ✔ Maksimum çıkış akımı: 300 mA; minimum çıkış akımı: 5 mA; maksimum tepe akımı: 1.5 A
• ✔ Maksimum gerilim düşümü: <6V; artık akım: <1 mA
• ✔ Maksimum anahtarlama frekansı: 12 Hz
• ✔ Nominal algılama mesafesi (Sn): 8 mm; gerçek algılama mesafesi (Sr): 8 mm ±%10; operatif mesafe: 0 ÷ 6.48 mm
• ✔ Gösterge: 1 x sarı LED — anahtarlama durumunu gösterir
• ✔ Gövde: M18x1 dişli tip, nikel kaplı pirinç; algılama yüzeyi mavi POM; kilitleme somunları nikel kaplı pirinç
• ✔ Bağlantı: K tipi konnektör — 3 kutuplu, EN 17301-803 standardı (Pin 1/2: NO fonksiyonu)
• ✔ IP koruma sınıfı: IP65
• ✔ Çalışma sıcaklığı: −25°C ÷ +70°C
• ✔ Boyutlar: M18x1 — Uzunluk 70.5 mm; Ağırlık: 80 g
• ✔ Montaj tipi: Gömülü montaja uygun değil (Non-embeddable)

SI18-AE8 NO Serisi Konnektör Karşılaştırması

SI18-AE8 NO serisi aynı elektriksel ve algılama özellikleriyle farklı bağlantı seçeneklerinde sunulmaktadır:

• ✅ SI18-AE8 NO H (I18000010): M12x1 H tipi konnektör + 4×90° LED — her yönden görünür gösterge, hızlı M12 kablo bağlantısı; IP67
• ✅ SI18-AE8 NO K (bu model): K tipi EN 17301-803 konnektör + 1×LED — mevcut K tipi konnektör altyapısıyla uyum; IP65

Malzeme Düzeltme Katsayıları

Sensörün nominal algılama mesafesi çelik hedef için geçerlidir. Diğer malzemelerde aşağıdaki düzeltme katsayıları uygulanmalıdır:

• ✔ Paslanmaz çelik: 0.9
• ✔ Pirinç: 0.5
• ✔ Alüminyum: 0.4
• ✔ Bakır: 0.4

Uyumluluk ve Standartlar

• ✔ EMC Direktifi: 2014/30/EU
• ✔ Alçak Gerilim Direktifi (LVD): 2014/35/UE
• ✔ Ürün Standardı: EN60947-5-2
• ✔ RoHS uyumlu, CE işaretli

Kullanım Alanları

• 1️⃣ Su ve atıksu arıtma tesisleri: Pompa veya vana kapak mekanizmalarının tam açık konuma geldiğini AC devresiyle doğrudan izleme
• 2️⃣ Kereste ve ağaç işleme hatları: Kesim bandının ilerleme sınırını büyük ve düzensiz metal hedef yüzeylerine karşı 8 mm toleranslı algılamayla denetleme
• 3️⃣ Soğuk hava deposu kapı mekanizmaları: −25°C soğuk ortamda izolasyonlu kapı kanadının tam kapandığını teyit ederek soğutma sistemini aktive etme
• 4️⃣ Madencilik ve taş ocağı ekipmanları: Titreşim ve toz yoğun ortamlarda döner elek veya kırıcı tambur milinin referans konumunu K tipi konnektör altyapısıyla izleme

Montaj Bilgisi

Bu sensör gömülü montaja uygun değildir. Yan yana montajda sensörler arası mesafe en az 2D olmalıdır. Gömülü olmayan (non-flush) montajda ise sensörün önünde en az 3×Sn, yanlarında en az 2×Sn boşluk bırakılması önerilir.
