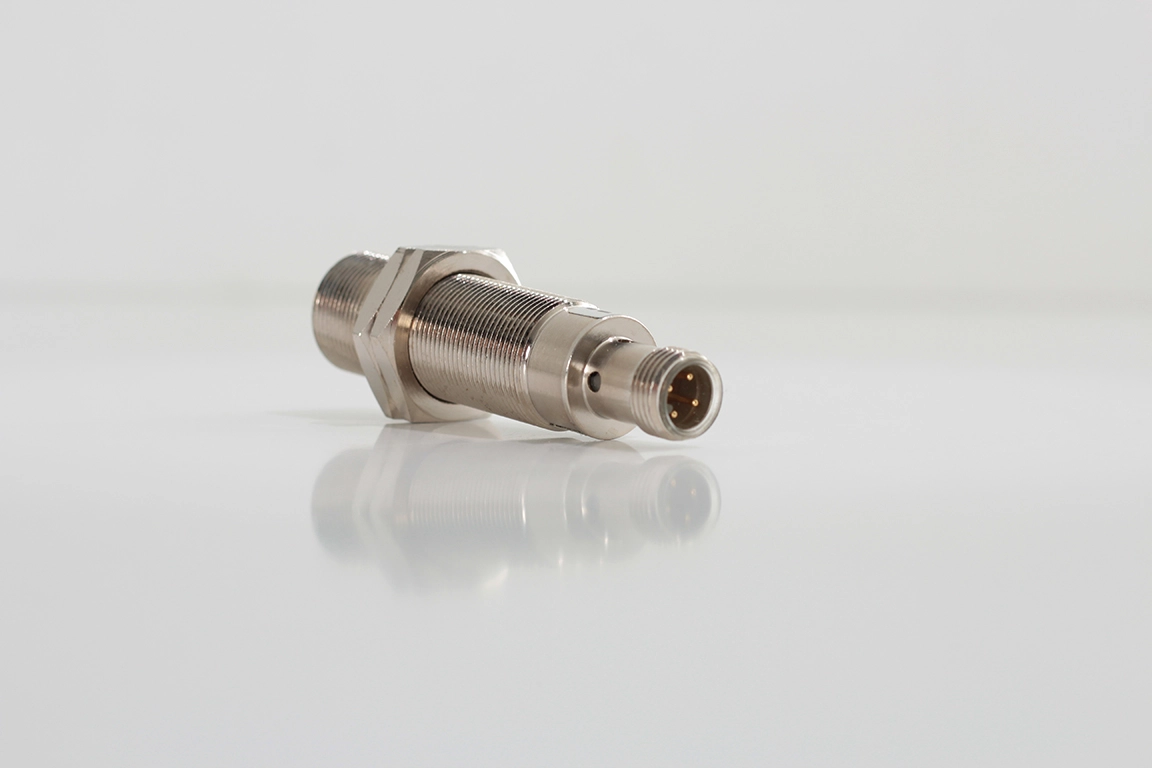

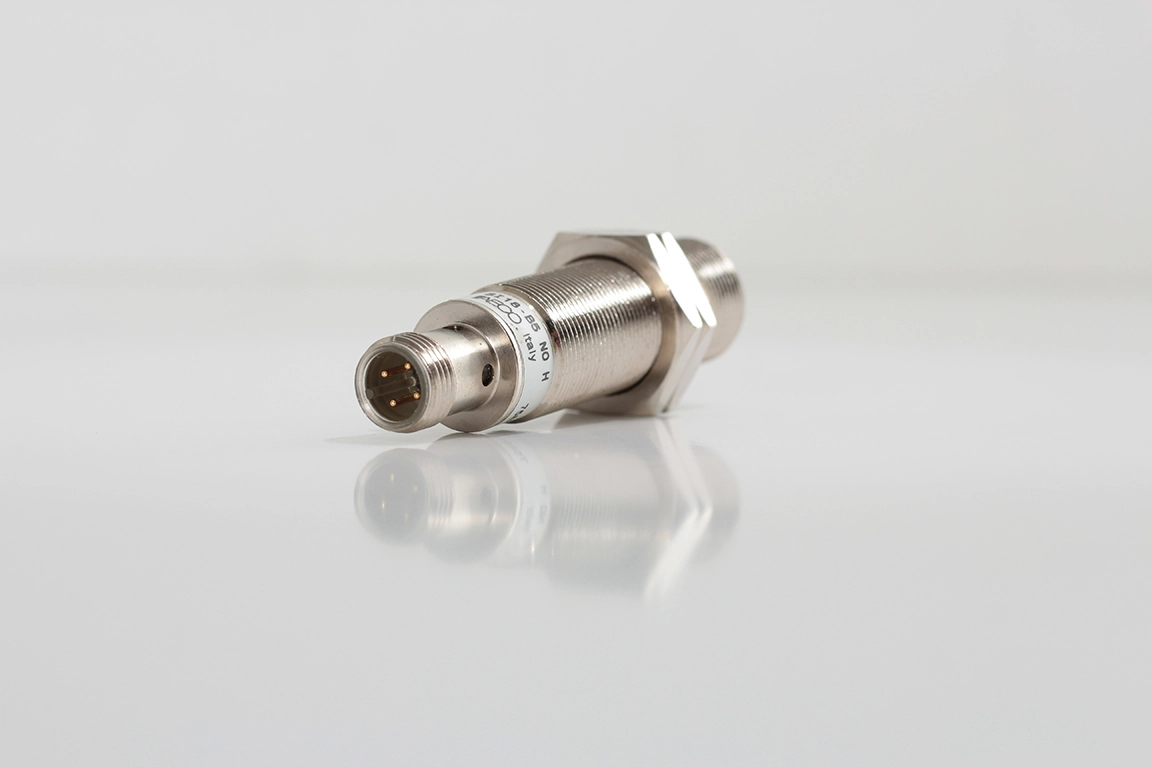

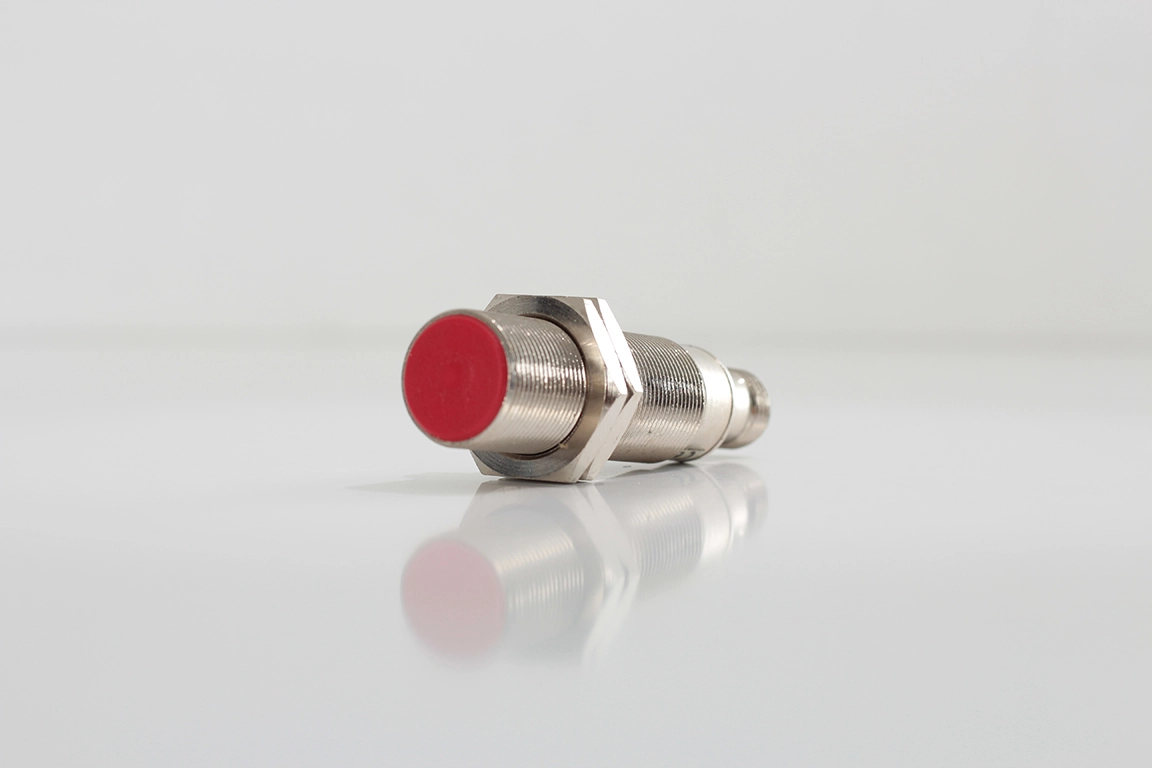

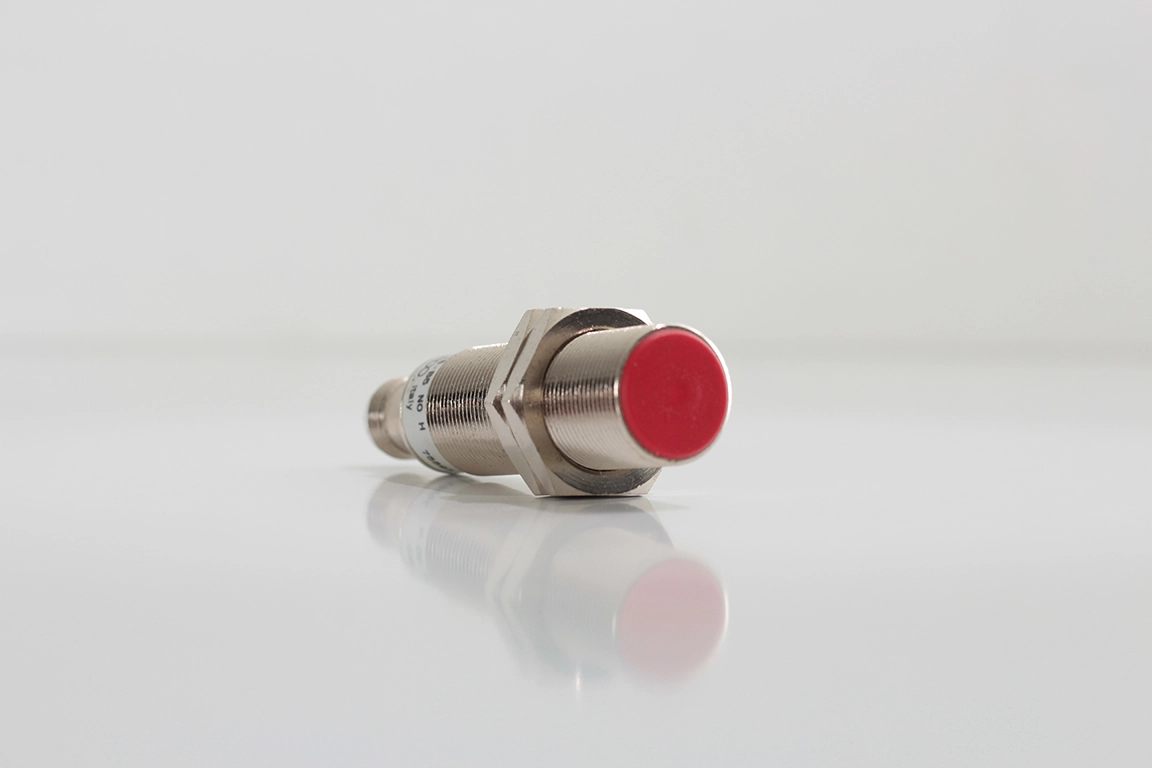

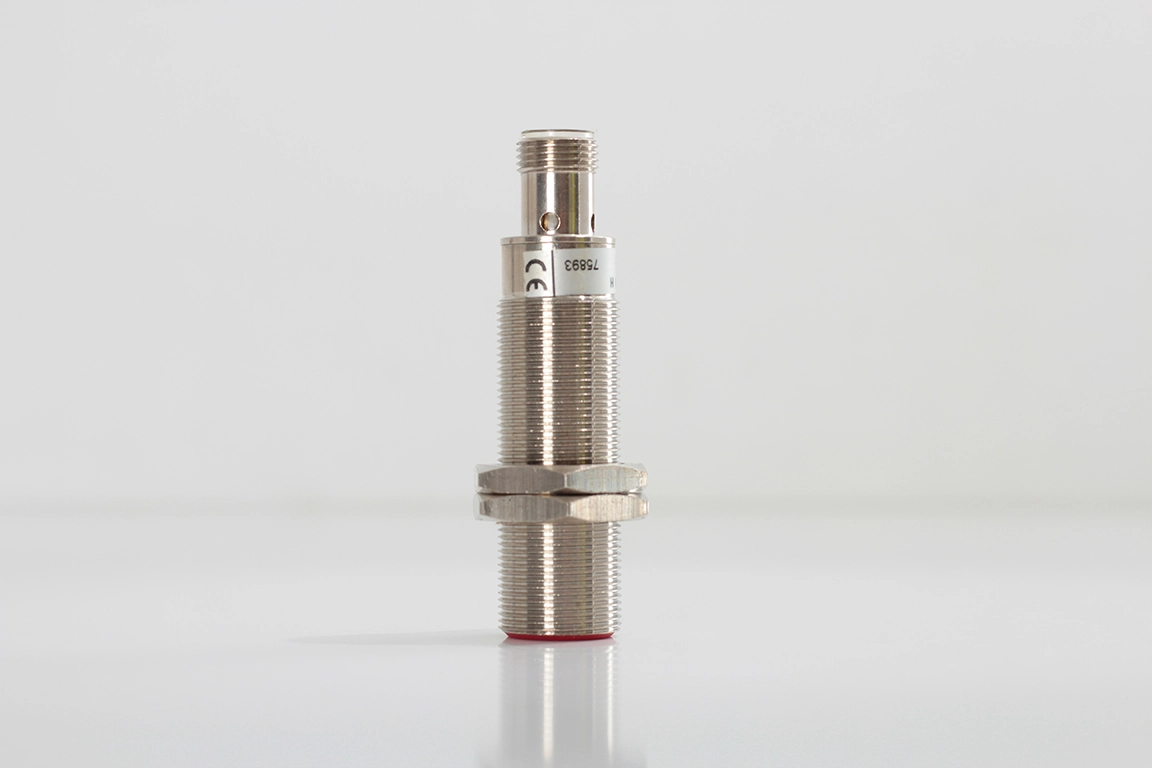

AECO SI18-B5 NO H — M18x1 Gömülebilir DC Endüktif Sensör, NO Çıkış, 5mm, H Tipi Konnektör (I18000018)

AECO SI18-B5 NO H, doğru akım beslemeli, normalde açık (NO) çıkışlı, M18x1 dişli gövdeli ve gömülebilir (flush) montaja uygun bir endüktif proximity sensördür. Bu modelin en dikkat çekici özelliği, sektörde alışılmışın üzerinde olan 10 ÷ 55V DC geniş çalışma gerilim aralığıdır; bu sayede 12V, 24V ve 48V DC sistemlere tek bir sensörle sorunsuz entegrasyon sağlanır. Gömülebilir montaj özelliği, sensörün metal bir yüzeye tam flush konumda yerleştirilerek mekanik darbelerden korunmasına imkân tanırken, 4 adet LED gösterge ile anahtarlama durumu her açıdan izlenebilir.

Temel Özellikler

• ✔ Besleme türü: Doğru akım (DC); çalışma gerilimi 10 ÷ 55V — 12V, 24V ve 48V DC sistemlerle uyumlu
• ✔ Çıkış fonksiyonu: NO (Normalde Açık) — hedef yokken devre açık, hedef varlığında devre kapanır
• ✔ Maksimum çıkış akımı: 100 mA; minimum çıkış akımı: 1.5 mA; gerilim düşümü: <6.5V
• ✔ Maksimum anahtarlama frekansı: 1000 Hz
• ✔ Kısa devre koruması: Mevcut
• ✔ Nominal algılama mesafesi (Sn): 5 mm; histerezis: <%10; tekrarlanabilirlik: ≤%3
• ✔ Gösterge: 4 x LED — anahtarlama durumunu gösterir
• ✔ Gövde malzemesi: Nikel kaplı pirinç; M18x1 dişli tip
• ✔ Montaj tipi: Gömülebilir (Embeddable / Flush) — çevre yüzeyle aynı hizaya monte edilebilir
• ✔ Bağlantı: H tipi M12x1 konnektör (Pin 4: Siyah/−/+, Pin 3: Mavi/+/−, polarize değil)
• ✔ IP koruma sınıfı: Konnektöre bağlı olarak değişir
• ✔ Çalışma sıcaklığı: −25°C ÷ +70°C
• ✔ Boyutlar: M18x1 — Uzunluk 65 mm; Ağırlık: 70 g

Geniş Gerilim Aralığının Avantajı: 10-55V DC

Standart endüktif sensörlerin büyük çoğunluğu 10-30V DC aralığında çalışırken, SI18-B5 NO H 55V DC'ye kadar besleme gerilimini destekler. Bu özellik şu uygulamalarda kritik avantaj sağlar:

• ✅ 48V DC endüstriyel sistemler: Telekomünikasyon, veri merkezi altyapısı ve yeni nesil otomasyon panolarında ek dönüştürücü gerektirmez
• ✅ Güneş enerjisi ve akü sistemleri: 12V ÷ 48V arasında değişen akü gerilimlerinde güvenilir çalışma
• ✅ Karma gerilim altyapısı: Aynı tesis içinde farklı gerilim seviyelerinde çalışan ekipmanlara tek sensör tipiyle hizmet verme — stok yönetimini basitleştirir

Gömülebilir (Flush) Montajın Avantajları

SI18-B5 NO H, metal bir yüzeye tam flush konumda monte edilebilir. Bu montaj tipinin başlıca faydaları şunlardır:

• ✔ Sensör çevre metalden etkilenmez; parazit algılama riski minimumdur
• ✔ Montaj yüzeyiyle aynı hizada olduğundan mekanik darbe ve sürtünmeye karşı korumalıdır
• ✔ Yan yana montajda sensörler arası mesafe yalnızca D/2 — kompakt yerleşim imkânı

Kullanım Alanları

• 1️⃣ AGV ve otonom forklift sistemleri: 24V veya 48V DC akü beslemeli araçlarda tekerlek veya kol referans konum tespiti; flush montaj sayesinde zemin sürtünmelerinden korunma
• 2️⃣ Güneş enerjisi takip sistemleri (solar tracker): Panel açı ayar mekanizmalarındaki metal braketlerin limit pozisyonunu geniş gerilim aralığı sayesinde akü voltajından bağımsız izleme
• 3️⃣ Denizcilik ve yat ekipmanları: 12V veya 24V DC akü sistemiyle çalışan vinç, çıpa ve dümen mekanizmalarında metal konum izleme
• 4️⃣ Elektronik üretim ve SMT hatları: Baskı devre kartı taşıyıcı paletinin istasyon konumuna gelmesini flush montajlı sensörle hassas olarak teyit etme

Montaj Bilgisi

Bu sensör gömülebilir (flush) montaja uygundur. Yan yana gömülü montajda sensörler arası mesafe en az D/2 olmalıdır. Flush montajda sensörün çevre yüzeyle aynı hizaya getirilmesi önerilir.
