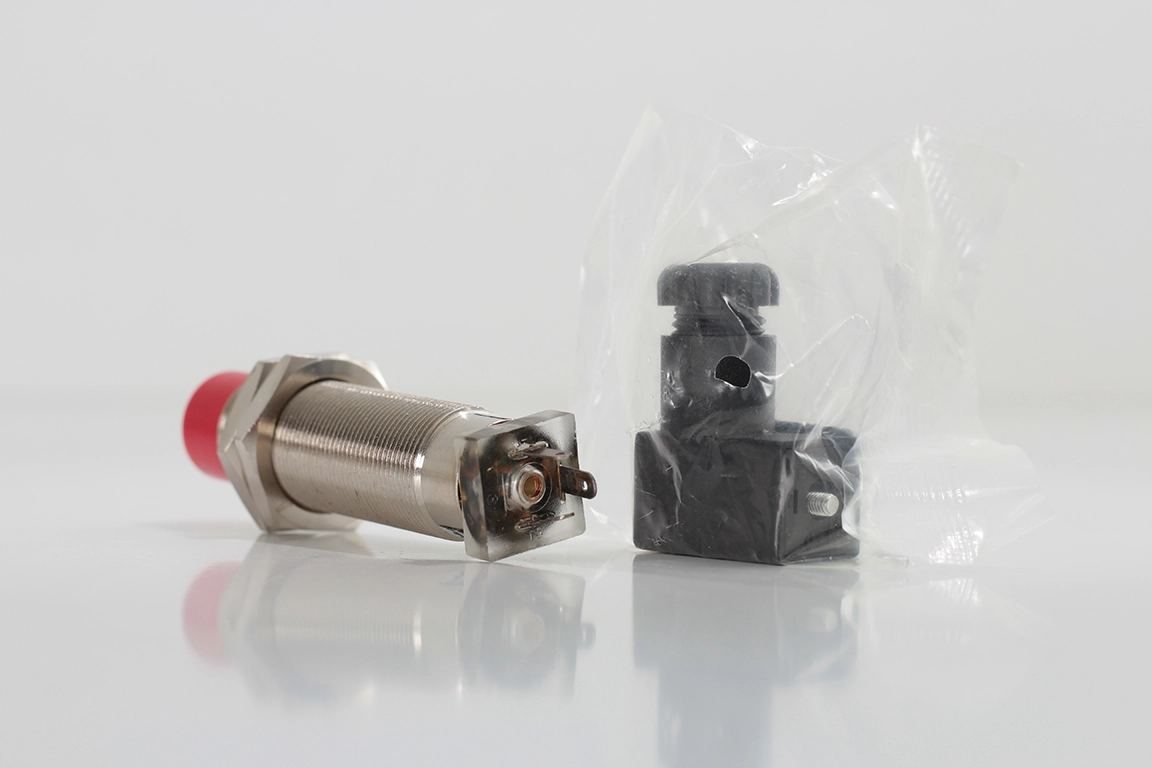

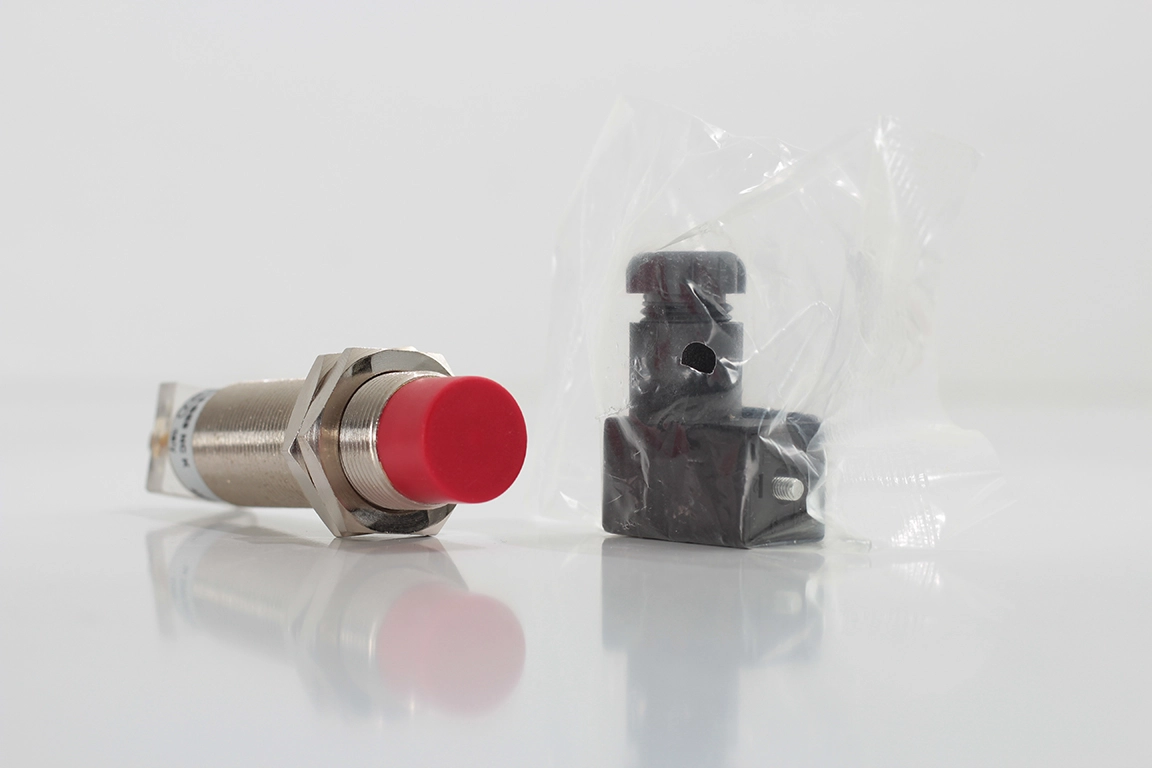

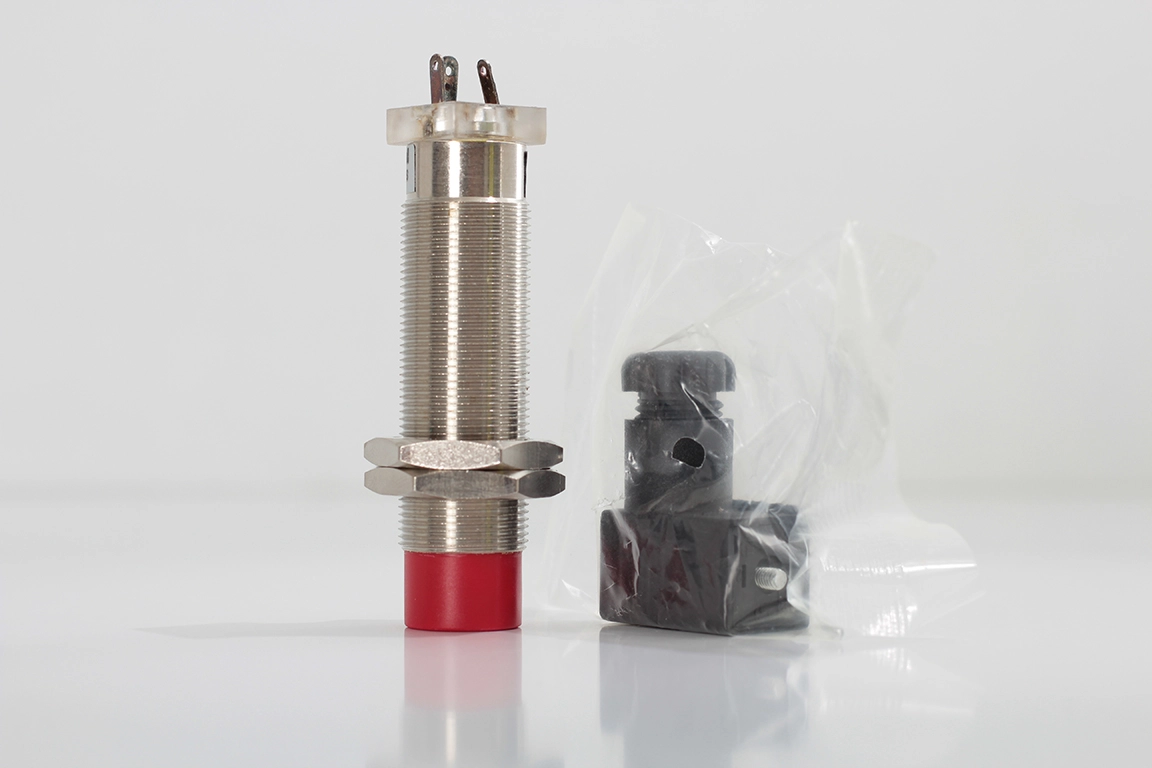

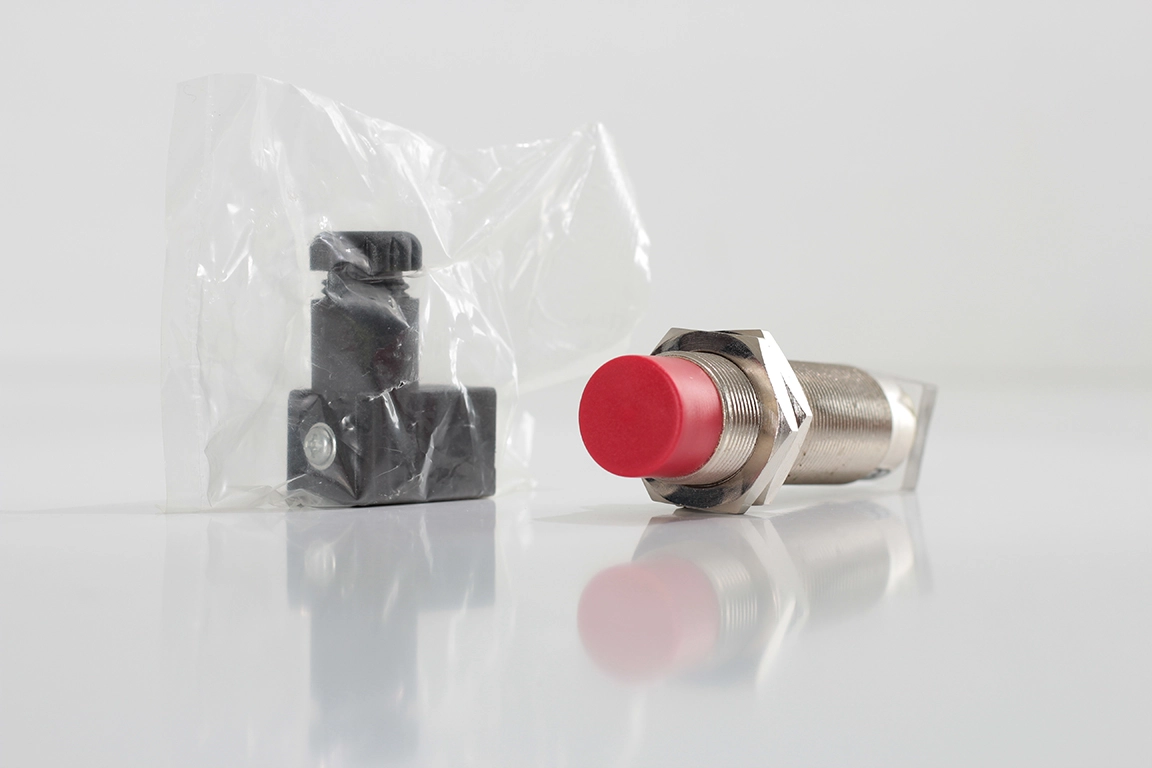

AECO SI18-BE8 NC K — M18x1 Dişli AC Endüktif Sensör, NC Çıkış, 8mm, K Tipi Konnektör (I18000023)

AECO SI18-BE8 NC K, alternatif akım beslemeli, normalde kapalı (NC) çıkışlı, M18x1 dişli gövdeli bir endüktif proximity sensördür. 8 mm nominal algılama mesafesi ile M12 gövdeli muadillerine kıyasla daha geniş montaj toleransları ve daha büyük hedef yüzeyleri için üstün performans sunar. K tipi 3 kutuplu EN 17301-803 konnektör sayesinde endüstriyel tesislerdeki mevcut konnektör altyapısıyla doğrudan uyum sağlar. 20-250V AC geniş gerilim aralığı ile herhangi bir ek dönüştürücü gerektirmeksizin mevcut AC tesis devrelerine bağlanabilir.

Temel Özellikler

• ✔ Besleme türü: Alternatif akım (AC); çalışma gerilimi 20 ÷ 250V
• ✔ Çıkış fonksiyonu: NC (Normalde Kapalı) — hedef yokken devre kapalı, hedef varlığında devre açılır
• ✔ Maksimum çıkış akımı: 300 mA; minimum çıkış akımı: 5 mA; maksimum tepe akımı: 1.5 A
• ✔ Maksimum gerilim düşümü: <6V; artık akım: <1 mA
• ✔ Maksimum anahtarlama frekansı: 12 Hz
• ✔ Nominal algılama mesafesi (Sn): 8 mm; gerçek algılama mesafesi (Sr): 8 mm ±%10; operatif mesafe: 0 ÷ 6.48 mm
• ✔ Gösterge: 1 x sarı LED — anahtarlama durumunu gösterir
• ✔ Gövde: M18x1 dişli tip, nikel kaplı pirinç; algılama yüzeyi mavi POM; kilitleme somunları nikel kaplı pirinç
• ✔ Bağlantı: K tipi konnektör — 3 kutuplu, EN 17301-803 standardı (Pin 1/2: NC fonksiyonu)
• ✔ IP koruma sınıfı: IP65
• ✔ Çalışma sıcaklığı: −25°C ÷ +70°C
• ✔ Boyutlar: M18x1 — Uzunluk 70.5 mm; Ağırlık: 80 g
• ✔ Montaj tipi: Gömülü montaja uygun değil (Non-embeddable)

NC mi, NO mu? Doğru Modeli Seçin

SI18 serisi hem NC (Normalde Kapalı) hem de NO (Normalde Açık) çıkış seçeneğiyle sunulmaktadır. Uygulamanıza göre doğru modeli seçmek kritik önem taşır:

• ✅ NC çıkış (bu model): Metal hedef uzaklaştığında devreyi açık bırakmak, yani "hedef kaybolunca alarm ver / durdur" mantığı gerektiren güvenlik ve koruma uygulamaları için
• ✅ NO çıkış (SI18-AE8 NO K): Metal hedef algılandığında devreyi kapatmak, yani "hedef gelince çalıştır" mantığı gerektiren tetikleme ve sayım uygulamaları için

Malzeme Düzeltme Katsayıları

Sensörün nominal algılama mesafesi çelik hedef için geçerlidir. Diğer malzemelerde aşağıdaki düzeltme katsayıları uygulanmalıdır:

• ✔ Paslanmaz çelik: 0.9
• ✔ Pirinç: 0.5
• ✔ Alüminyum: 0.4
• ✔ Bakır: 0.4

Uyumluluk ve Standartlar

• ✔ EMC Direktifi: 2014/30/EU
• ✔ Alçak Gerilim Direktifi (LVD): 2014/35/UE
• ✔ Ürün Standardı: EN60947-5-2
• ✔ RoHS uyumlu, CE işaretli

Kullanım Alanları

• 1️⃣ Şeker ve nişasta üretim tesisleri: Santrifüj veya filtre davul kapağının tam kapandığını NC çıkışla teyit ederek proses başlatma iznini verme
• 2️⃣ Büyük ölçekli sulama sistemleri: Ana hat kapama vanasının açık konumda kalıp kalmadığını izleyerek vana arızasında AC devre üzerinden alarm üretme
• 3️⃣ Tersane ve gemi inşa ekipmanları: Büyük metal konstrüksiyonların kaynak pozisyonuna kilitlendiğini 8 mm toleranslı algılamayla doğrulama
• 4️⃣ Silo ve tahıl depolama tesisleri: Tahliye kapağı veya helezon kapak mekanizmasının tam kapalı konumda olduğunu K tipi konnektör altyapısıyla sürekli izleme

Montaj Bilgisi

Bu sensör gömülü montaja uygun değildir. Yan yana montajda sensörler arası mesafe en az 2D olmalıdır. Gömülü olmayan (non-flush) montajda ise sensörün önünde en az 3×Sn, yanlarında en az 2×Sn boşluk bırakılması önerilir.
