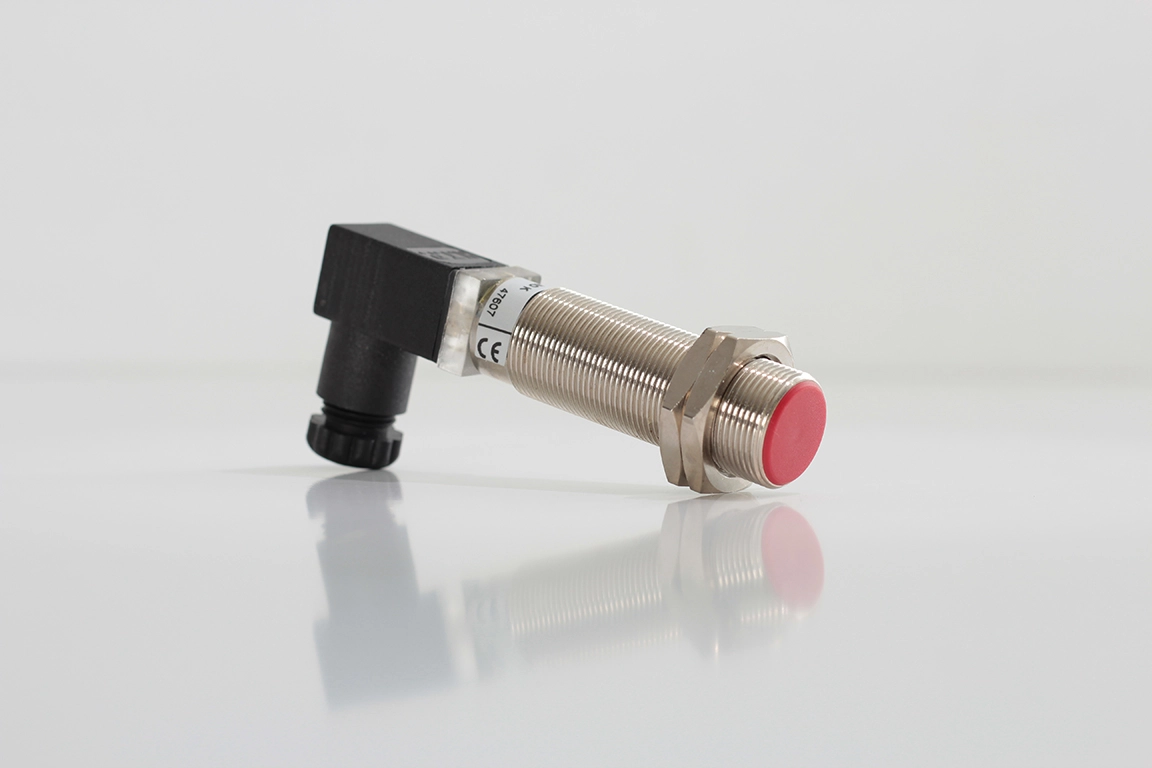

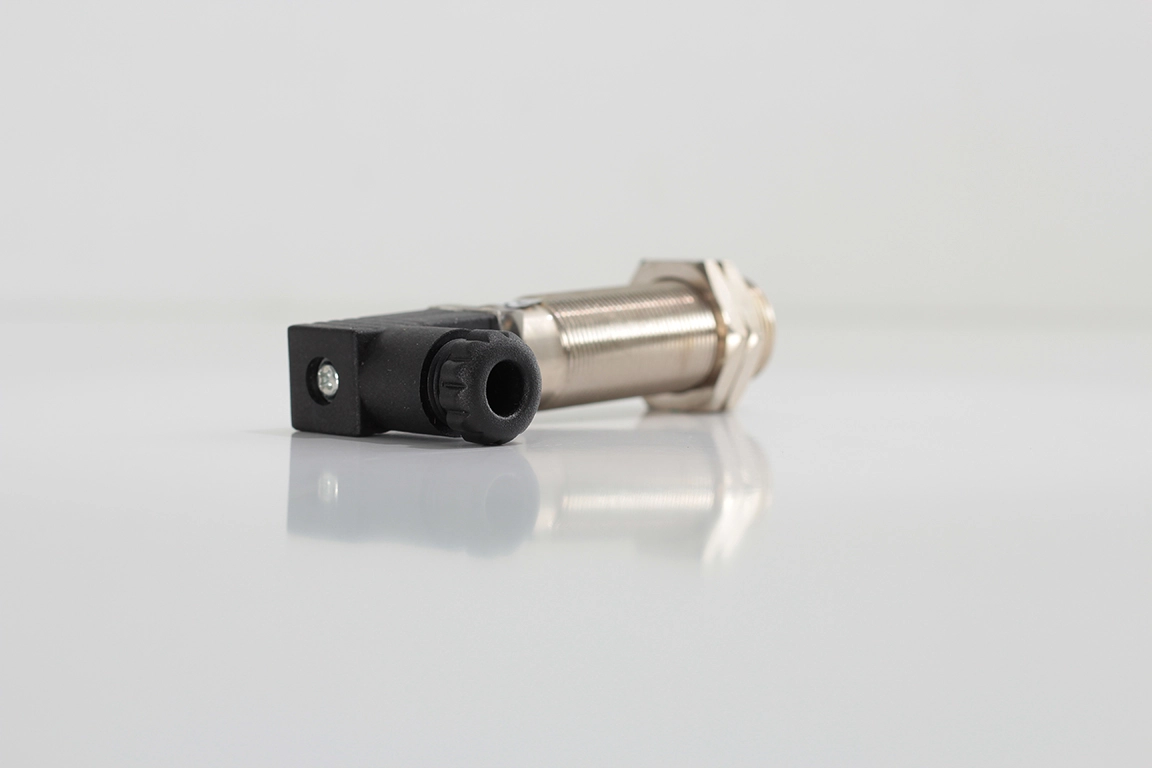

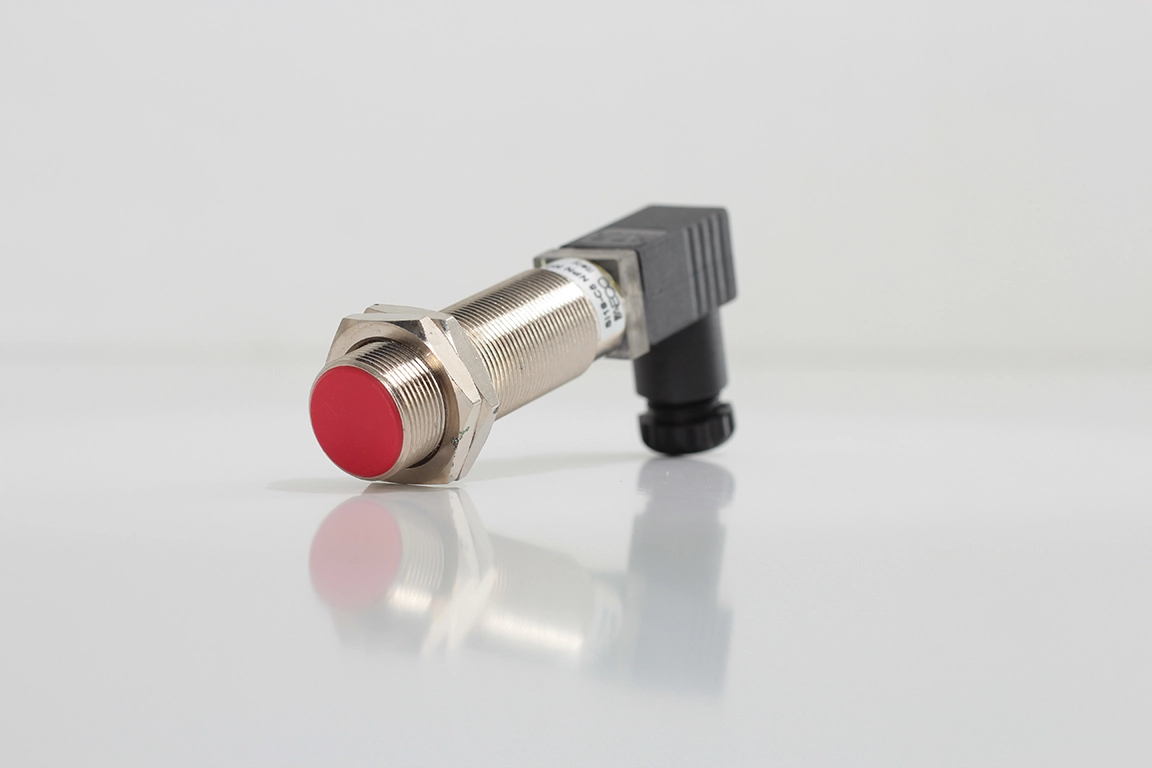

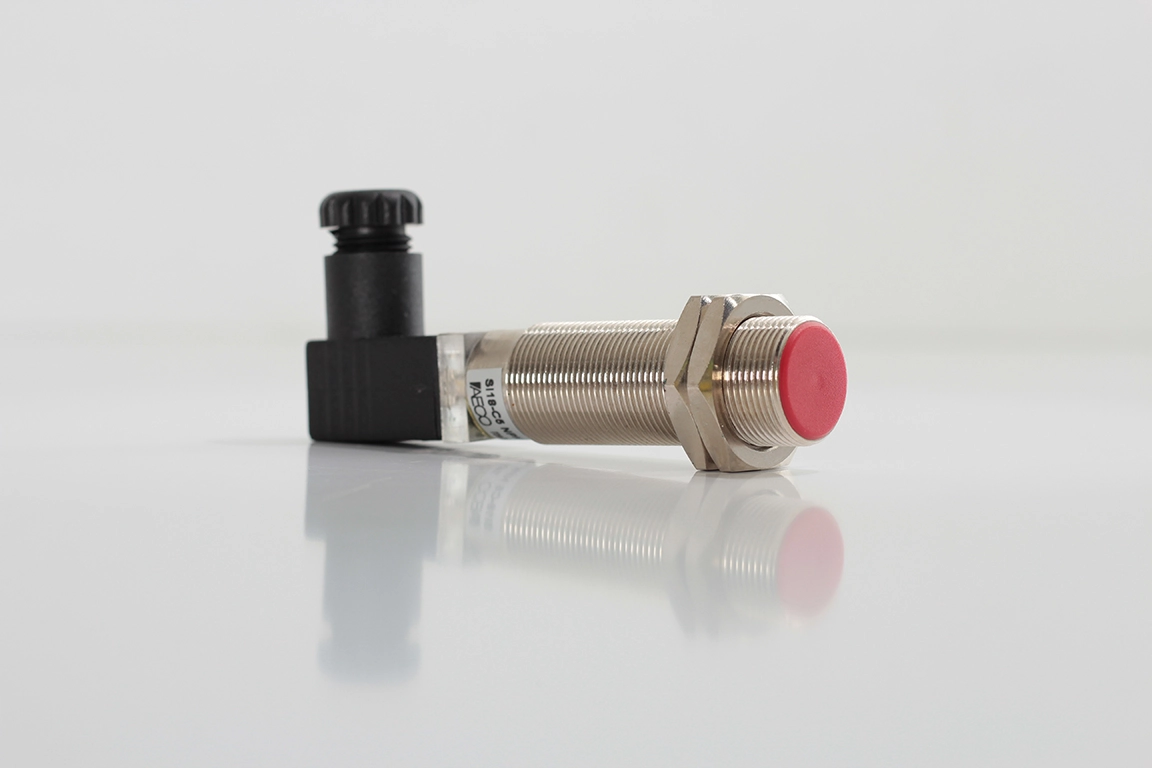

AECO SI18-C5 NPN NO K — M18x1 Gömülebilir DC Endüktif Sensör, NPN Normalde Açık (I18000039)

AECO SI18-C5 NPN NO K, doğru akım beslemeli, NPN normalde açık (NO) çıkışlı, M18x1 dişli gövdeli ve gömülebilir (flush) montaja uygun bir endüktif proximity sensördür. Gömülemeyen (non-flush) M18 muadillerine kıyasla bu model, metal bir yüzeye tam flush konumda monte edilerek mekanik darbe, sürtünme ve çarpma risklerine karşı korunabilir. K tipi 3 kutuplu EN 17301-803 konnektör ile endüstriyel tesis altyapısına doğrudan uyum sağlarken, kısa devre ve aşırı yük koruması uzun ömürlü ve güvenilir çalışmayı garanti eder.

Temel Özellikler

• ✔ Besleme türü: Doğru akım (DC); çalışma gerilimi 10 ÷ 30V; akım tüketimi <15 mA @24Vdc
• ✔ Çıkış tasarımı: NPN — açık kollektör; PLC ve DC kontrol devrelerine doğrudan bağlanabilir
• ✔ Çıkış fonksiyonu: NO (Normalde Açık) — metal hedef algılandığında çıkış aktif olur
• ✔ Maksimum çıkış akımı: 200 mA; maksimum gerilim düşümü: <1.8V
• ✔ Maksimum anahtarlama frekansı: 1000 Hz
• ✔ Kısa devre koruması: Mevcut; Aşırı yük koruması: Mevcut; Ters kutuplama koruması: Mevcut
• ✔ Nominal algılama mesafesi (Sn): 5 mm; gerçek algılama mesafesi (Sr): 5 mm ±%10; operatif mesafe: 0 ÷ 4.05 mm
• ✔ Gösterge: 1 x sarı LED — anahtarlama durumunu gösterir
• ✔ Gövde: M18x1 dişli tip, nikel kaplı pirinç; algılama yüzeyi kırmızı POM; kilitleme somunları nikel kaplı pirinç
• ✔ Montaj tipi: Gömülebilir (Embeddable / Flush) — çevre yüzeyle aynı hizaya monte edilebilir
• ✔ Bağlantı: K tipi konnektör — 3 kutuplu, EN 17301-803 (Pin 1: Mavi/−, Pin 2: Kahverengi/+, Toprak: Siyah/NPN NO Çıkış)
• ✔ IP koruma sınıfı: IP65
• ✔ Çalışma sıcaklığı: −25°C ÷ +70°C
• ✔ Boyutlar: M18x1 — Uzunluk 61 mm; Ağırlık: 80 g

Gömülebilir (Flush) Montajın Avantajları

SI18-C5 NPN NO K, metal bir yüzeye tam flush konumda monte edilebilir. Bu montaj tipinin başlıca avantajları şunlardır:

• ✅ Çevre metalden kaynaklanan parazit algılama riski minimumdur
• ✅ Yüzeyden taşmadığı için mekanik darbe, çarpma ve sürtünmeye karşı korumalıdır
• ✅ Yan yana montajda sensörler arası minimum mesafe yalnızca D/2 — kompakt çoklu sensör yerleşimi mümkün
• ✅ Flush montajda önde en az 3×Sn serbest alan bırakılarak algılama mesafesi optimize edilebilir

Malzeme Düzeltme Katsayıları

Sensörün nominal algılama mesafesi çelik hedef için geçerlidir. Diğer malzemelerde aşağıdaki düzeltme katsayıları uygulanmalıdır:

• ✔ Paslanmaz çelik: 0.9
• ✔ Pirinç: 0.5
• ✔ Alüminyum: 0.4
• ✔ Bakır: 0.4

Uyumluluk ve Standartlar

• ✔ EMC Direktifi: 2014/30/EU
• ✔ Ürün Standardı: EN60947-5-2
• ✔ RoHS uyumlu, CE işaretli

Kullanım Alanları

• 1️⃣ Pnömatik pres ve zımba makineleri: Alt kalıp tablasına flush monte edilerek iş parçasının tam oturduğunu NPN çıkışla PLC'ye bildirme ve baskı döngüsünü başlatma
• 2️⃣ Kauçuk ve polimer ekstrüzyon hatları: Ekstrüder başlığına gömülerek metal takviye teli veya çelik şeridin hattı terk ettiği anlık tespiti
• 3️⃣ İnşaat makineleri ve iş makineleri: Ekskavatör kova veya bom mekanizmasındaki metal durdurucunun referans konumuna geldiğini flush montajla güvenli şekilde algılama
• 4️⃣ Yüksek hızlı etiketleme ve dolum makineleri: 1000 Hz anahtarlama frekansı sayesinde hızlı hareket eden metal kapak veya ağız contalama mekanizmasının konum doğrulaması

Montaj Bilgisi

Bu sensör gömülebilir (flush) montaja uygundur. Yan yana gömülü montajda sensörler arası mesafe en az D/2 olmalıdır. Flush montajda sensörün önünde en az 3×Sn serbest alan bırakılması ve sensörün çevre yüzeyle aynı hizaya getirilmesi önerilir.
